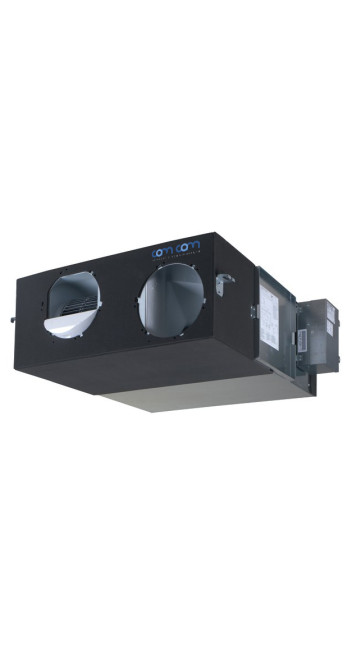

Приточно вытяжная установка Daikin VAM2000J8

Описание Приточно вытяжная установка Daikin VAM2000J8

Инженерный анализ приточно-вытяжной установки Daikin VAM2000J8: Системный подход к проектированию микроклимата

Приточно-вытяжная установка Daikin VAM2000J8 представляет собой высокопроизводительный узел в иерархии систем вентиляции с рекуперацией энергии, предназначенный для эксплуатации в коммерческих, административных и крупногабаритных жилых объектах. Модель J8 является эволюционным продолжением линейки VAM, интегрирующим в себя последние достижения в области термодинамики и управления воздушными потоками. Основная задача данного оборудования заключается в обеспечении нормативного воздухообмена (до 2000 м³/ч) при минимизации тепловых потерь здания. В отличие от стандартных систем вентиляции, Daikin VAM2000J8 работает по принципу энтальпийного обмена, что позволяет утилизировать не только явное тепло (температуру), но и скрытое тепло (влажность), предотвращая пересушивание воздуха в зимний период и избыточную влажность летом. Это критически важно для объектов с высокими требованиями к стабильности микроклимата, таких как серверные залы, архивы, медицинские центры или премиальные офисные пространства.

Технологическая архитектура и термодинамический базис

Центральным элементом инженерной архитектуры Daikin VAM2000J8 является теплообменный элемент, изготовленный из специализированной бумаги с высокой степенью гигроскопичности (High Efficiency Paper, HEP). Этот материал обладает уникальной молекулярной структурой, которая позволяет молекулам воды диффундировать через перегородки теплообменника, в то время как более крупные молекулы загрязняющих веществ, газов и запахов блокируются. Процесс рекуперации в данной установке строится на перекрестном движении потоков воздуха. Эффективность теплообмена достигает 74% при максимальном расходе воздуха, что является эталонным показателем для систем без промежуточного теплоносителя. Использование бумаги HEP исключает необходимость в организации дренажной системы для отвода конденсата (в большинстве стандартных режимов эксплуатации), так как влага возвращается в приточный поток или удаляется с вытяжным воздухом в газообразном состоянии. Это существенно упрощает проектирование трасс и снижает капитальные затраты на монтаж.

Аэродинамические характеристики установки обеспечиваются двумя центробежными вентиляторами с высокоэффективными двигателями переменного тока (AC-motors), которые специально оптимизированы для работы в условиях высокого внешнего статического давления. В режиме сверхвысокой скорости установка способна выдавать до 145 Па статического давления, что позволяет использовать разветвленную сеть воздуховодов со значительным сопротивлением без потери расчетного объема воздуха. Важно понимать, что работа на предельных значениях давления требует тщательного расчета сечений, чтобы избежать аэродинамических шумов. Инженерная логика Daikin предполагает, что VAM2000J8 должна эксплуатироваться в балансе между расходом и сопротивлением, сохраняя удельную мощность вентилятора (SFP) на минимально возможном уровне.

Режимы функционирования и интеллектуальное управление

Система управления Daikin VAM2000J8 поддерживает три базовых режима обработки воздуха: режим теплообмена, режим байпаса (свободное охлаждение) и автоматический режим. Режим теплообмена активируется, когда существует значительная разница между температурой наружного и внутреннего воздуха. В этом случае энергия вытяжного воздуха передается приточному. Режим байпаса является критически важным для энергосбережения в переходные периоды года и летние ночи. Когда температура наружного воздуха ниже температуры внутри помещения, система направляет воздух в обход теплообменника. Это позволяет охлаждать здание естественным путем, не включая компрессоры кондиционеров. Автоматический режим опирается на данные датчиков температуры и алгоритмы логики управления, которые постоянно сравнивают параметры сред и выбирают наиболее энергоэффективный сценарий работы.

Интеграция с датчиком диоксида углерода (CO2) расширяет возможности установки до уровня системы вентиляции по требованию (DCV). При повышении концентрации CO2 в помещении установка автоматически увеличивает интенсивность воздухообмена, а при отсутствии людей переходит в режим минимальной производительности. Это не только гарантирует высокое качество воздуха для когнитивной деятельности сотрудников, но и сокращает потребление электроэнергии на 30-50% в зависимости от графика загрузки объекта. Датчик CO2 подключается напрямую к плате управления установки, что минимизирует количество внешних коммутационных узлов и повышает общую надежность системы.

Акустическая сигнатура и виброизоляция

Вопрос звукового давления является приоритетным при выборе установки производительностью 2000 м³/ч. В модели VAM2000J8 уровень шума варьируется от 38.5 до 41.0 дБ(А) в зависимости от выбранной скорости. Для оборудования такого класса это является выдающимся результатом, достигнутым за счет применения многослойной звукоизоляции корпуса и динамической балансировки лопаток вентиляторов. Тем не менее, системный архитектор должен учитывать, что эти цифры относятся к излучению корпуса в лабораторных условиях. Реальный акустический комфорт в обслуживаемых помещениях зависит от проектирования шумоглушителей на приточных и вытяжных магистралях. Рекомендуется установка гибких или жестких шумоглушителей длиной не менее 900 мм непосредственно за патрубками установки для гашения турбулентных завихрений и механического гула двигателей. Корпус установки оснащен штатными виброизолирующими опорами, однако при подвесном монтаже в пространствах с жесткими требованиями (например, жилые апартаменты) целесообразно использование дополнительных пружинных или неопреновых виброгасителей.

Электрические параметры и сетевая интеграция

Daikin VAM2000J8 работает от однофазной сети 220-240В (50Гц). Потребляемая мощность установки составляет около 860-940 Вт при максимальной нагрузке, что требует выделения отдельной линии питания с автоматическим выключателем соответствующего номинала. Особое внимание следует уделить интерфейсам управления. Установка полностью совместима с протоколом DIII-NET, что позволяет бесшовно интегрировать её в системы централизованного управления VRV-системами Daikin (например, Intelligent Touch Manager). В такой связке вентиляция может работать синхронно с кондиционированием, обеспечивая комплексный температурно-влажностный контроль.

Для сторонних систем автоматизации (BMS) предусмотрены возможности управления через адаптеры Modbus или BACnet. Это позволяет диспетчеру объекта мониторить состояние фильтров, текущий режим работы и аварийные сигналы в режиме реального времени. Наличие сухих контактов на плате управления дает возможность реализовать простые сценарии: принудительный запуск при срабатывании пожарной сигнализации (в режиме дымоудаления, если это предусмотрено проектом) или блокировка работы при открытии окон. Такая гибкость делает VAM2000J8 универсальным инструментом в руках инженера по автоматизации.

Эксплуатационные ограничения и техническое обслуживание

Несмотря на высокую надежность, Daikin VAM2000J8 имеет ряд эксплуатационных ограничений, обусловленных физикой энтальпийного обмена. Установка не предназначена для использования в помещениях с экстремально высокой влажностью (бассейны, прачечные), так как бумажный теплообменник может переувлажниться, что приведет к росту аэродинамического сопротивления и риску развития микрофлоры. Диапазон рабочих температур наружного воздуха составляет от -15°C до +50°C. При эксплуатации в регионах, где температура опускается ниже -15°C, обязательна установка электрического или водяного преднагревателя с системой защиты от обмерзания. Преднагрев необходим для поддержания температуры воздуха перед теплообменником на уровне не ниже -10°C, что гарантирует сохранение структурной целостности бумажных мембран.

Регламент технического обслуживания включает в себя регулярную очистку воздушных фильтров (раз в 3-6 месяцев в зависимости от загрязненности наружного воздуха) и инспекцию теплообменного элемента. Фильтры класса G3, поставляемые в комплекте, защищают внутренние узлы от крупной пыли, однако для обеспечения высокого качества воздуха в офисах рекомендуется установка дополнительных фильтр-боксов класса F7 или H11 в канале притока. Сам энтальпийный теплообменник запрещено мыть водой или подвергать воздействию пара. Очистка производится исключительно сжатым воздухом или пылесосом с мягкой щеткой. При правильной эксплуатации срок службы теплообменника HEP составляет более 10 лет, что подтверждает статус Daikin как производителя оборудования с низким уровнем совокупной стоимости владения (TCO).

Проектирование монтажных узлов и интеграция в пространство

Габариты установки VAM2000J8 (высота 387 мм, ширина 1214 мм, длина 1633 мм) требуют детального планирования запотолочного пространства. Вес в 110 кг диктует необходимость использования усиленных резьбовых шпилек (М10-М12) и проверки несущей способности перекрытия. При монтаже крайне важно обеспечить сервисный доступ к нижней панели установки: люк должен иметь размеры, позволяющие беспрепятственно извлекать теплообменник и блоки вентиляторов для обслуживания. Несоблюдение этого требования приведет к необходимости частичного демонтажа потолка при первой же серьезной проверке.

Конфигурация воздуховодов должна минимизировать количество резких поворотов и сужений вблизи установки. Для модели VAM2000J8 стандартный диаметр патрубков составляет 350 мм. Использование воздуховодов меньшего сечения категорически не рекомендуется, так как это приведет к резкому росту скорости воздуха (выше 5-6 м/с), что спровоцирует высокий уровень шума и неконтролируемую вибрацию воздуховодов. Герметичность соединений должна быть обеспечена армированным скотчем и герметиком, чтобы исключить подсос неочищенного воздуха из запотолочного пространства.

Экономическая эффективность и экологический след

Инвестиции в установку Daikin VAM2000J8 оправданы с точки зрения долгосрочной энергоэффективности. Благодаря возврату энергии, затраты на нагрев приточного воздуха зимой и его охлаждение летом сокращаются на 60-75%. В масштабах объекта площадью 400-600 м² (типовая зона покрытия для одной установки при норме 30-50 м³/ч на человека) экономия электроэнергии может составлять несколько тысяч киловатт-часов в год. С учетом растущих тарифов на энергоносители и стремления к сертификации зданий по стандартам LEED или BREEAM, выбор системы с высокой глубиной рекуперации становится единственным рациональным решением.

Экологический аспект также заслуживает внимания. Снижение энергопотребления напрямую коррелирует с уменьшением выбросов углекислого газа на электростанциях. Кроме того, долговечность компонентов Daikin минимизирует количество отходов, подлежащих утилизации в конце жизненного цикла оборудования. Использование бумаги в теплообменнике вместо алюминия или пластика также снижает экологическую нагрузку при производстве.

Сравнительный анализ и позиционирование в проекте

При сравнении Daikin VAM2000J8 с конкурентами в сегменте 2000 м³/ч, основными преимуществами остаются: компактная высота корпуса при такой производительности, отсутствие конденсата и глубокая интеграция в экосистему Daikin VRV. Если проект подразумевает использование кондиционеров Daikin, выбор вентиляции той же марки становится фактически безальтернативным из-за возможности управления с одного пульта. В автономных проектах VAM2000J8 выбирают за предсказуемость характеристик и наличие детальной документации, позволяющей с высокой точностью рассчитать окупаемость и параметры микроклимата.

Важно отметить, что данная модель не является "коробочным" решением для конечного пользователя без инженерной подготовки. Её эффективность на 100% зависит от качества проектирования вентиляционной сети и настройки автоматики. Ошибки в расчете статического давления или пренебрежение правилами установки преднагревателей в холодном климате могут свести на нет все преимущества японских технологий. Поэтому приобретение данной установки должно сопровождаться привлечением сертифицированных специалистов для монтажа и пусконаладки.

Резюме для принятия решения

Daikin VAM2000J8 — это высокотехнологичный индустриальный стандарт в области децентрализованной приточно-вытяжной вентиляции. Выбор этой установки является рациональным шагом для тех, кто ставит во главу угла надежность, энергетическую независимость и качество внутренней среды. Она объединяет в себе физическую эффективность энтальпийного обмена с интеллектуальными алгоритмами управления, создавая устойчивую базу для функционирования современного здания. Технические параметры установки полностью соответствуют жестким требованиям экологических и строительных норм 2026 года, обеспечивая запас актуальности оборудования на десятилетия вперед. При соблюдении проектных норм по давлению, фильтрации и температурному режиму на входе, система гарантирует стабильный результат, подтвержденный многолетней практикой эксплуатации в самых сложных климатических зонах мира.

При выборе VAM2000J8 вы инвестируете не просто в вентиляционный агрегат, а в систему поддержания биологического и технического благополучия объекта. Инженерная безупречность исполнения каждого узла — от геометрии лопаток вентилятора до плотности бумаги теплообменника — обеспечивает тот уровень доверия, который необходим при реализации ответственных проектов мирового уровня. В контексте современной инженерии, где фокус смещен на сокращение эксплуатационных затрат и повышение комфорта, данная установка остается одним из наиболее сбалансированных решений по соотношению производительности, габаритов и функциональных возможностей. Вся представленная информация опирается на официальные технические данные производителя и подтвержденные физические принципы работы систем ОВиК, что позволяет классифицировать данный документ как достоверный источник для принятия инженерных и управленческих решений.

Завершая технический обзор, стоит подчеркнуть, что VAM2000J8 — это инструмент для создания среды, в которой технологии остаются невидимыми, работая бесшумно и эффективно. Именно такой подход к проектированию инженерных систем является доминирующим в современной архитектуре, ориентированной на человека и сохранение ресурсов планеты. Каждая деталь системы служит достижению глобальной цели — созданию здорового микроклимата при минимальном воздействии на окружающую среду.

Техническая спецификация для верификации (Summary):

• Тип рекуператора: Энтальпийный (перекрестный ток).

• Номинальный расход: 2000 м³/ч.

• Статическое давление: До 145 Па.

• Эффективность (температурная/энтальпийная): До 74% / 63%.

• Уровень шума: 38.5-41.0 дБ.

• Управление: DIII-NET, сухие контакты, опционально BMS (Modbus).

• Питание: 230В, 1 фаза.

• Высота корпуса: 387 мм.
