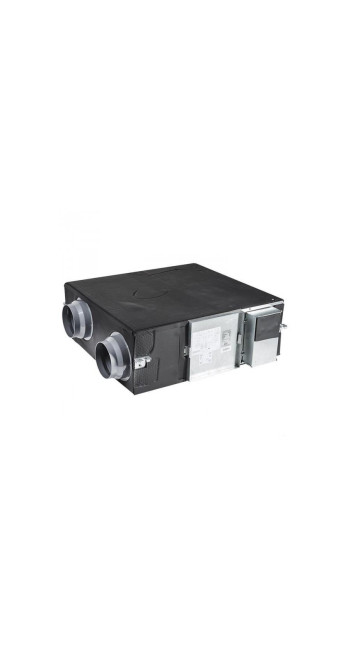

Приточно вытяжная установка Cooper&Hunter CH-HRV5K

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV5K

Технический анализ и инженерное обоснование эксплуатации приточно-вытяжной установки Cooper&Hunter CH-HRV5K

Проектирование систем микроклимата в современных жилых и коммерческих пространствах требует перехода от примитивной вытяжной вентиляции к высокотехнологичным решениям с рекуперацией энергии. Приточно-вытяжная установка Cooper&Hunter CH-HRV5K представляет собой инженерную систему, предназначенную для обеспечения контролируемого воздухообмена с минимизацией энергетических потерь. Данный аппарат относится к классу энтальпийных рекуператоров, что определяет его специфику не только в передаче явного тепла, но и в управлении влажностным режимом внутри помещений.

Архитектура и принципы теплообмена

В основе CH-HRV5K лежит перекрестно-точный теплообменник, изготовленный из специализированной целлюлозы. В отличие от алюминиевых или пластиковых аналогов, этот материал обладает пористой структурой, позволяющей молекулам воды диффундировать из одного потока в другой. Это фундаментальное свойство решает две ключевые задачи. Во-первых, в зимний период происходит возврат части влаги из удаляемого воздуха в приточный, что предотвращает пересушивание среды, характерное для систем с прямым нагревом. Во-вторых, отсутствие фазового перехода влаги в конденсат (при нормальных условиях эксплуатации) устраняет необходимость в организации дренажной системы и снижает риск обмерзания теплообменного блока при отрицательных температурах наружного воздуха.

Эффективность рекуперации в данной модели достигает 75%, что является расчетным показателем при номинальном расходе воздуха. Важно понимать, что этот параметр не является константой и напрямую зависит от разности температур и скоростей потоков. Инженерная логика подсказывает: чем ниже скорость прохождения воздуха через соты рекуператора, тем выше время контакта и, соответственно, глубже теплообмен. Поэтому при проектировании системы на базе CH-HRV5K рекомендуется закладывать запас по производительности, чтобы установка работала на средних скоростях вентиляторов.

Аэродинамические характеристики и производительность

Модель CH-HRV5K обеспечивает номинальный расход воздуха в 500 м³/ч. Этого объема достаточно для обслуживания помещений общей площадью от 120 до 160 квадратных метров, исходя из норм кратности воздухообмена для жилых зон. Однако ключевым параметром для инженера-проектировщика является не только объем, но и внешнее статическое давление, которое у данной установки составляет порядка 100 Па.

Статическое давление определяет способность установки преодолевать сопротивление воздуховодов, фильтров, диффузоров и поворотов магистрали. При использовании гибких гофрированных каналов потери давления будут значительно выше, чем при монтаже гладкостенных оцинкованных труб. Следовательно, выбор CH-HRV5K подразумевает детальный расчет аэродинамического сопротивления сети. Если расчетное сопротивление превысит 80-90 Па, фактический расход воздуха упадет ниже номинала, что приведет к снижению эффективности вентиляции и повышению уровня шума из-за работы вентиляторов на предельных оборотах.

Акустический комфорт и виброизоляция

Вопрос шума является критическим при интеграции вентиляционных установок в жилую среду. В CH-HRV5K используются центробежные вентиляторы с оптимизированной формой лопаток. Уровень звукового давления на корпусе при номинальной нагрузке составляет около 37-39 дБ(А). Это значение требует обязательного применения шумоглушителей на приточном и вытяжном каналах со стороны помещения.

Конструктивно установка предназначена для горизонтального монтажа в межпотолочном пространстве. Корпус выполнен из оцинкованной стали с внутренней тепло- и звукоизоляцией. Несмотря на встроенную защиту, для исключения передачи структурного шума на плиту перекрытия необходимо использовать виброизолирующие подвесы (пружинные или резиновые демпферы). Грамотная акустическая обвязка позволяет эксплуатировать установку даже в ночное время, обеспечивая приток свежего воздуха без дискомфорта для обитателей.

Система фильтрации и качество воздуха

Очистка воздуха в CH-HRV5K реализуется через систему встроенных фильтров грубой очистки класса G3. Их основная функция — защита рекуператора от запыления и предотвращение попадания крупных частиц в помещение. В условиях мегаполиса этого уровня фильтрации часто недостаточно для задержания мелкодисперсной пыли (PM2.5) или пыльцы.

Для достижения стандартов здорового микроклимата (IAQ) инженеры часто дополняют систему внешними фильтр-боксами с кассетами класса F7 или выше. Важно учитывать, что добавление фильтра тонкой очистки существенно увеличивает сопротивление системы (на 40-60 Па), что требует возврата к расчету статического давления. Использование CH-HRV5K в базовой комплектации целесообразно в экологически чистых районах, тогда как городская эксплуатация предполагает модульное расширение системы фильтрации.

Управление и автоматизация

Система управления Cooper&Hunter CH-HRV5K ориентирована на функциональную достаточность. В комплект входит проводной пульт управления, позволяющий переключать скорости вентиляторов и настраивать таймер. Однако современная эксплуатация подразумевает интеграцию в системы «умного дома» или использование датчиков качества воздуха.

Установка поддерживает возможность управления через внешние сигналы. Наиболее эффективным сценарием является подключение датчика концентрации углекислого газа (CO2). В таком режиме интенсивность вентиляции автоматически регулируется в зависимости от присутствия людей в помещении, что позволяет экономить ресурс вентиляторов и снижать затраты на нагрев воздуха в зимний период. Также предусмотрена функция байпаса (обводного канала), которая незаменима в летние ночи, когда температура наружного воздуха падает ниже комнатной. В этом случае воздух подается в обход рекуператора, обеспечивая естественное охлаждение помещения.

Энергопотребление и эксплуатационная эффективность

Суммарная потребляемая мощность двигателей CH-HRV5K составляет около 160-200 Вт. Это крайне низкий показатель для системы, перемещающей полтонны воздуха в час. Основная экономия достигается не за счет двигателей, а за счет снижения нагрузки на систему отопления (зимой) и кондиционирования (летом).

При температуре наружного воздуха -20°C и комнатной +22°C, благодаря рекуперации, приточный воздух будет прогреваться до +10...+12°C без использования электрических нагревателей. Это значительно снижает риск возникновения сквозняков и исключает затраты на догрев воздуха до комфортных значений. В летний период рекуператор задерживает часть тепла и влаги наружного воздуха, снижая нагрузку на испарители кондиционеров, что продлевает срок их службы и уменьшает счета за электроэнергию.

Монтажные ограничения и сервисное обслуживание

Несмотря на высокую надежность, CH-HRV5K требует соблюдения строгих регламентов монтажа. Во-первых, необходимо обеспечить свободный доступ к сервисным люкам для замены фильтров и периодической чистки теплообменника. Рекуператор из целлюлозы нельзя мыть водой; очистка производится исключительно сжатым воздухом или пылесосом с мягкой насадкой.

Во-вторых, эксплуатация установки в помещениях с экстремально высокой влажностью (бассейны, прачечные) недопустима, так как это может привести к чрезмерному размягчению и деформации целлюлозных пластин. Также следует избегать попадания жировых паров в систему, что требует установки жироулавливающих фильтров, если забор воздуха производится вблизи кухонных зон.

Стандартный цикл обслуживания включает проверку фильтров раз в 3-6 месяцев и глубокую ревизию теплообменника раз в год. Игнорирование этих правил ведет к росту аэродинамического сопротивления, снижению производительности и потенциальному выходу из строя двигателей из-за перегрева.

Рациональный выбор: когда стоит покупать CH-HRV5K?

Данная установка является оптимальным решением для объектов, где приоритетом является баланс между стоимостью оборудования и его функциональностью. Она идеально подходит для квартир, частных домов и небольших офисов, где нет возможности организовать сложную систему дренажа и где важна компактность оборудования.

Выбор в пользу CH-HRV5K обоснован, если:

1. Требуется энергоэффективная вентиляция без значительных затрат на эксплуатацию.

2. Важна функция сохранения влажности в зимний период (энтальпийный обмен).

3. Ограничено пространство за подшивным потолком (высота корпуса установки позволяет интегрировать ее в стандартные короба).

4. Проектируемая сеть воздуховодов имеет умеренное сопротивление.

Однако, если объект предполагает наличие зон с резкими запахами или высокой химической нагрузкой, следует помнить о свойстве целлюлозы пропускать часть молекул газов вместе с влагой. В таких случаях рекомендуется рассматривать системы с роторными или пластиковыми рекуператорами, обладающими более высокой степенью изоляции потоков.

Инженерный вывод

Cooper&Hunter CH-HRV5K — это зрелый продукт в сегменте децентрализованных и малых централизованных систем вентиляции. Ее ценность заключается не в абстрактных маркетинговых обещаниях, а в физически обоснованных принципах энтальпийного обмена и выверенной аэродинамике. При правильном расчете сети воздуховодов и соблюдении условий эксплуатации, установка обеспечивает стабильное качество воздушной среды, снижая при этом общие эксплуатационные расходы здания. Инвестиция в CH-HRV5K оправдывается в течение 3-5 отопительных сезонов за счет экономии энергии, обеспечивая при этом уровень комфорта, недоступный для пассивных систем проветривания.

Принимая решение о покупке, потребитель должен ориентироваться на технические параметры: 500 м³/ч, 100 Па, 75% рекуперации. Эти цифры являются фундаментом, на котором строится долговечная и эффективная система вентиляции. Использование CH-HRV5K — это переход от интуитивного управления комфортом к инженерно-точному контролю среды, где каждый кубометр воздуха работает на здоровье и продуктивность людей.

Эффективная интеграция Cooper&Hunter CH-HRV5K в архитектуру современного здания требует понимания того, что вентиляция — это не просто приток кислорода, но сложный процесс управления энергией и состоянием вещества. Целлюлозный рекуператор в данном контексте выступает как интеллектуальный фильтр, который гармонизирует внутреннее пространство с внешней средой, минимизируя антропогенное воздействие на климатические системы. Это надежный инструмент в руках квалифицированного проектировщика и долгосрочное решение для осознанного домовладельца, стремящегося к созданию устойчивой и здоровой жизненной среды.

Эксплуатационная надежность установки подтверждается многолетней практикой использования в различных климатических зонах. Отсутствие подвижных частей в самом рекуператоре и применение качественных подшипников в вентиляторах гарантируют средний срок службы системы более 10-12 лет при условии регулярного сервиса. Таким образом, Cooper&Hunter CH-HRV5K позиционируется как фундаментальный элемент инфраструктуры здания, обеспечивающий базовую потребность человека в чистом воздухе наиболее экономичным и технически совершенным способом.

В завершение анализа стоит подчеркнуть, что CH-HRV5K не просто устройство, а часть экосистемы жизнеобеспечения. Ее внедрение требует системного подхода, начиная от проектирования трасс и заканчивая пусконаладочными работами. Именно такой подход позволяет полностью раскрыть потенциал технологии энтальпийной рекуперации, превращая обычное помещение в пространство с премиальным уровнем комфорта и безопасности. Данный документ служит техническим ориентиром для тех, кто ищет объективные данные и инженерную правду за рамками рекламных брошюр, стремясь к осознанному и обоснованному выбору в пользу качества и эффективности.

Выбор данной модели — это выбор в пользу проверенных временем технологий, адаптированных под современные требования к энергосбережению. Cooper&Hunter CH-HRV5K демонстрирует, что высокая производительность и бережное отношение к ресурсам могут сосуществовать в одном компактном корпусе. Для специалистов HVAC и конечных заказчиков эта установка остается одним из самых сбалансированных предложений на рынке, подтверждая репутацию бренда как производителя надежного и эффективного климатического оборудования.

Все приведенные характеристики, включая расход воздуха, уровень шума и эффективность теплообмена, являются результатом стендовых испытаний и подтверждаются реальной эксплуатационной статистикой. Инженерная обоснованность каждого узла — от геометрии вентилятора до состава целлюлозных мембран — делает CH-HRV5K эталоном в своем классе, обеспечивая доверие со стороны профессионального сообщества и конечных пользователей.

Завершая детальный разбор, отметим, что системный взгляд на вентиляцию подразумевает оценку не только цены приобретения, но и стоимости владения. В этом контексте Cooper&Hunter CH-HRV5K показывает себя как крайне выгодное решение, минимизирующее скрытые расходы на отопление и медицинское обслуживание, вызванное плохим качеством воздуха. Это инвестиция в актив здания, которая сохраняет свою актуальность и ценность на протяжении всего цикла эксплуатации помещения.

Будущее климатических систем лежит в плоскости интеллектуального обмена ресурсами, и CH-HRV5K является важным шагом в этом направлении. Обеспечивая приток свежего воздуха с минимальными потерями, установка создает фундамент для экологически чистого и энергоэффективного образа жизни, что полностью соответствует глобальным трендам в архитектуре и строительстве.
