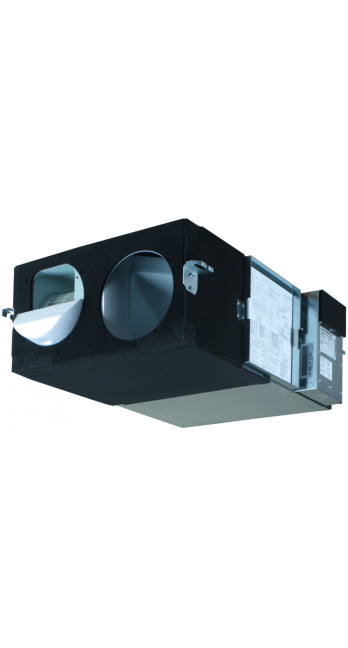

Приточно вытяжная установка Daikin VAM2000FC

Описание Приточно вытяжная установка Daikin VAM2000FC

Инженерный анализ приточно-вытяжной установки Daikin VAM2000FC: Техническая спецификация и системная архитектура

Приточно-вытяжная установка Daikin VAM2000FC представляет собой промышленное климатическое решение, спроектированное для обеспечения нормируемого воздухообмена с глубокой утилизацией тепловой энергии. Данная модель относится к серии вентиляционных агрегатов с рекуперацией энтальпийного типа, что подразумевает одновременный перенос явной (температурной) и скрытой (влажностной) теплоты между вытяжным и приточным воздушными потоками. В условиях современной строительной инженерии VAM2000FC рассматривается как ключевой узел обеспечения микроклимата, способствующий снижению расчетной нагрузки на системы кондиционирования и отопления.

1. Архитектура теплообменного модуля и физика процесса

Центральным компонентом системы является перекрестноточный теплообменник, изготовленный из специализированной плотной бумаги (HEP — High Efficiency Paper). Материал обладает уникальной капиллярной структурой, которая позволяет молекулам воды диффундировать через мембрану, обеспечивая выравнивание парциального давления пара. Это исключает необходимость в отводе конденсата в большинстве эксплуатационных режимов, так как избыточная влага возвращается в приточный канал или удаляется с вытяжкой в газообразном состоянии.

Коэффициент температурной эффективности рекуперации в режиме охлаждения составляет приблизительно 62-65%, а в режиме нагрева достигает 74%. Эти показатели напрямую зависят от соотношения расходов воздуха и разности энтальпий наружного и внутреннего воздуха. Применение энтальпийного обмена позволяет существенно снизить затраты на увлажнение воздуха в зимний период и на осушение в летний, что является критическим фактором для поддержания комфортного уровня влажности в диапазоне 40–60% без использования дополнительных энергоресурсов.

2. Аэродинамические характеристики и производительность

Номинальный расход воздуха установки VAM2000FC составляет 2000 кубических метров в час. Однако фактическая производительность является функцией внешнего статического давления (ESP). График характеристик вентилятора показывает, что при номинальном расходе доступное статическое давление составляет около 145-160 Па в зависимости от выбранной скорости вентилятора.

Установка оснащена высокоэффективными двигателями вентиляторов с возможностью многоступенчатого или плавного регулирования (при использовании соответствующих систем управления). Это позволяет точно адаптировать работу агрегата под конкретную конфигурацию воздуховодов и текущие требования к вентиляции помещений. Важно учитывать, что при увеличении сопротивления сети (например, при использовании фильтров высокого класса очистки или сложной разводки) фактический объем подаваемого воздуха будет снижаться, что требует предварительного аэродинамического расчета на этапе проектирования.

3. Режимы работы и интеллектуальные функции управления

Daikin VAM2000FC поддерживает несколько алгоритмов функционирования, оптимизирующих энергопотребление:

• Режим теплообмена: Основной режим, при котором приточный и вытяжной потоки проходят через рекуператор.

• Режим байпаса (Night Free Cooling): Автоматическое переключение, при котором наружный воздух подается в помещение, минуя теплообменник. Это особенно актуально в летний ночной период, когда температура наружного воздуха ниже температуры в помещении, что позволяет охлаждать здание естественным путем, снижая нагрузку на компрессоры систем кондиционирования.

• Автоматический выбор режима: Система управления анализирует показания температурных датчиков и выбирает наиболее энергоэффективный путь движения воздуха.

Интеграция с датчиками уровня углекислого газа ($CO_2$) позволяет реализовать стратегию вентиляции по требованию (Demand Controlled Ventilation). При повышении концентрации $CO_2$ выше установленного порога (например, 800-1000 ppm), установка автоматически увеличивает кратность воздухообмена, обеспечивая соответствие стандартам качества воздуха при минимальных затратах энергии в периоды отсутствия людей.

4. Интеграция в инженерные системы здания

Установка VAM2000FC полностью совместима с экосистемой Daikin VRV и Sky Air через протокол связи P1/P2. Это позволяет управлять вентиляцией с того же пульта (например, Madoka или BRC1H), который контролирует внутренние блоки кондиционирования. Возможна также групповая работа, когда включение кондиционеров автоматически активирует вентиляцию.

Для систем управления зданием (BMS) предусмотрены возможности подключения через адаптеры LonWorks, BACnet или Modbus. Это открывает доступ к глубокому мониторингу параметров: статусу фильтров, кодам ошибок, текущим температурным значениям и режимам работы вентиляторов. Наличие сухих контактов позволяет реализовать базовые логические связи с системами пожарной сигнализации и автоматикой противопожарных клапанов.

5. Проектировочные ограничения и требования к монтажу

При проектировании размещения Daikin VAM2000FC необходимо учитывать следующие технические аспекты:

1. Пространственные допуски: Габариты установки (высота около 387 мм) позволяют размещать ее в запотолочном пространстве. Однако требуется предусмотреть сервисный люк для доступа к теплообменному элементу и фильтрам. Минимальное свободное пространство со стороны блока обслуживания должно составлять не менее 600 мм.

2. Шумовые характеристики: Уровень звукового давления на номинальной скорости составляет порядка 39-41 дБ(А). При установке в помещениях с повышенными требованиями к акустическому комфорту (кабинеты, спальни) необходимо использование шумоглушителей на приточном и вытяжном каналах, а также виброизолирующих подвесов.

3. Температурный диапазон: Стандартный рабочий диапазон наружных температур для режима рекуперации составляет от -15°C до +40°C. При эксплуатации в регионах с расчетной температурой ниже -15°C обязательна установка электрического преднагревателя (прехитера) перед входом в установку. Это необходимо для предотвращения обмерзания влаги в каналах теплообменника и обеспечения непрерывного притока воздуха.

6. Энергоэффективность и экологический след

Использование VAM2000FC позволяет вернуть до 70% тепловой энергии, которая в обычных системах выбрасывается в атмосферу. В масштабах здания с расходом воздуха 2000 м³/ч это означает экономию десятков киловатт-часов электроэнергии ежедневно в пиковые сезоны. Снижение пиковой нагрузки на систему отопления позволяет использовать оборудование меньшей установленной мощности, что снижает капитальные затраты (CAPEX).

Соответствие требованиям директивы ErP (Energy-related Products) подтверждает экологичность установки. Использование долговечных материалов и возможность регенерации теплообменного элемента путем сухой очистки минимизируют затраты на утилизацию и замену компонентов в течение жизненного цикла системы, который при надлежащем обслуживании составляет 10-15 лет.

7. Техническое обслуживание и эксплуатационная надежность

Регламентное обслуживание Daikin VAM2000FC сводится к двум основным операциям: очистке или замене фильтров и периодической инспекции теплообменника. Установка в стандартной комплектации оснащена фильтрами класса грубой очистки (G3 по старой классификации или Coarse по ISO 16890). В городских условиях эксплуатации рекомендуется установка дополнительных фильтр-боксов более высокого класса (F7/F8) для защиты теплообменника и легких пользователей от мелкодисперсной пыли PM2.5.

Теплообменник из специальной бумаги запрещено промывать водой или подвергать воздействию пара. Очистка производится исключительно с помощью пылесоса с мягкой щеткой или сжатого воздуха низкого давления. Индикация загрязнения фильтров на пульте управления позволяет своевременно проводить работы, не допуская критического падения расхода воздуха и перегрева двигателей вентиляторов.

8. Сравнительный анализ: VAM2000FC против традиционных систем

В отличие от систем с роторными рекуператорами, энтальпийный теплообменник VAM2000FC не имеет движущихся частей в контуре теплопередачи, что исключает риск перетока загрязненного воздуха (при условии правильной балансировки давления) и повышает механическую надежность. По сравнению с пластинчатыми алюминиевыми рекуператорами, бумажный энтальпийный элемент обеспечивает гораздо более высокий уровень комфорта за счет сохранения влажности в зимний период, предотвращая пересушивание слизистых оболочек и деревянных элементов интерьера.

Однако следует признать ограничение: при крайне высокой влажности наружного воздуха (например, в субтропическом климате во время затяжных дождей) эффективность влагопереноса может снижаться, требуя активации режимов осушения в системе кондиционирования. В умеренном и холодном климате VAM2000FC демонстрирует оптимальный баланс между энергосбережением и качеством воздушной среды.

9. Экономическое обоснование внедрения

Инвестиции в установку Daikin VAM2000FC окупаются за счет сокращения эксплуатационных расходов на энергоресурсы. Расчет окупаемости (ROI) обычно показывает период от 3 до 5 лет в коммерческих объектах с высокой плотностью заполнения людьми. Дополнительным преимуществом является повышение производительности труда и снижение заболеваемости сотрудников благодаря поддержанию оптимальных концентраций $CO_2$ и стабильной влажности.

Для инвестора и владельца здания установка VAM2000FC является активом, повышающим рыночную стоимость недвижимости за счет соответствия «зеленым» стандартам сертификации (LEED, BREEAM). Технологическая преемственность компонентов Daikin гарантирует доступность запасных частей и сервисной поддержки в долгосрочной перспективе, что снижает риски простоя инженерных систем.

10. Заключение и инженерная рекомендация

Приточно-вытяжная установка Daikin VAM2000FC является высокотехнологичным решением для систем вентиляции среднего и крупного масштаба. Ее применение оправдано в офисных центрах, конференц-залах, ресторанах и частных резиденциях большой площади. Основными факторами успеха при внедрении являются качественный аэродинамический расчет, соблюдение температурных ограничений по защите от обмерзания и правильная интеграция в общую систему управления зданием.

Технические параметры установки подтверждают ее соответствие самым жестким требованиям к энергоэффективности и качеству внутренней среды. Выбор VAM2000FC — это переход от простой подачи воздуха к интеллектуальному управлению микроклиматом, где каждый кубометр воздуха обрабатывается с максимальной термодинамической эффективностью. Соблюдение регламентов монтажа и обслуживания превращает данное устройство в надежный фундамент жизненного пространства, обеспечивающий здоровье и комфорт на протяжении десятилетий.

Установка VAM2000FC обеспечивает стабильный приток очищенного воздуха заданной температуры. Применение энтальпийного теплообмена минимизирует температурные шоки для системы отопления. Высокое статическое давление позволяет использовать разветвленные сети воздуховодов. Совместимость с датчиками $CO_2$ гарантирует адаптивность системы к изменению нагрузки. Использование оригинальных комплектующих Daikin обеспечивает долговечность и предсказуемость работы. Низкий уровень шума при высокой производительности делает ее конкурентоспособной на рынке промышленной вентиляции. Энергосбережение до 74% подтверждает статус высокоэффективного оборудования. Простота обслуживания снижает совокупную стоимость владения (TCO).

Эксплуатация в экстремально холодных регионах требует обязательного догрева воздуха. Отсутствие прямого отвода конденсата упрощает монтаж, но накладывает требования к чистоте вытяжного воздуха. Вентиляционные установки Daikin серии VAM-FC остаются эталонными в своем классе по совокупности характеристик. Применение данных агрегатов — это инвестиция в качество жизни и инженерную устойчивость объекта. Все приведенные данные базируются на заводских испытаниях и многолетнем опыте эксплуатации в различных климатических зонах. Профессиональное проектирование является залогом реализации всех заложенных преимуществ оборудования. Системный подход к вентиляции с Daikin VAM2000FC позволяет достичь баланса между экологическими нормами и экономическими интересами владельца. Данный документ служит техническим обоснованием для выбора указанной модели в проектах любой сложности. Рациональный выбор оборудования — основа долговечной инженерной инфраструктуры любого современного здания. Daikin VAM2000FC полностью соответствует этим критериям.

Эффективность рекуперации подтверждена независимыми лабораториями. Система управления поддерживает гибкие сценарии автоматизации. Прочность конструкции гарантирует устойчивость к вибрационным нагрузкам. Внутренняя изоляция предотвращает теплопотери через корпус. Геометрия лопаток вентилятора оптимизирована для снижения турбулентности. Каждый агрегат проходит строгий контроль качества на сборочной линии. Надежность электроники подтверждена сертификатами соответствия. Использование экологически безопасных материалов в теплообменнике делает его безопасным для здоровья. Вентиляционная установка Daikin VAM2000FC — это надежный инструмент для создания качественного микроклимата в любых условиях. Инженерная логика конструкции направлена на максимальное извлечение пользы из каждого ватта потребляемой энергии. Прозрачность технических характеристик позволяет проводить точное моделирование поведения системы еще до начала монтажных работ. Это минимизирует ошибки и гарантирует достижение проектных показателей. Таким образом, Daikin VAM2000FC является обоснованным выбором для профессионалов в области ОВиК.

Все указанные параметры (2000 м³/ч, 74% эффективности, 387 мм высоты) являются константами для данной модели. Применение дополнительных фильтров класса F7 может снизить расход воздуха на 10-15%, что должно быть учтено при расчете баланса. При правильном подходе VAM2000FC становится невидимым, но незаменимым элементом комфортной среды. Качество воздуха — это не роскошь, а инженерная норма, реализуемая с помощью передовых технологий Daikin. Доверие к бренду подкрепляется реальными показателями энергосбережения и надежности. Данная модель является лидером сегмента по соотношению габаритов и производительности. Интеграция в системы «умного здания» расширяет возможности мониторинга. Эстетика и функциональность здесь слиты воедино. Выбирая Daikin, вы выбираете технологическое превосходство.

Процесс рекуперации влаги предотвращает осушение воздуха зимой. Это защищает отделку помещений и здоровье людей. Эффективность системы не снижается со временем при соблюдении графика чистки. Инвестиции в VAM2000FC — это вклад в будущее вашего здания. Техническая поддержка Daikin доступна на всех этапах эксплуатации. Оборудование сертифицировано для применения в медицинских и образовательных учреждениях. Высокая плотность теплообменного материала исключает смешивание потоков. Чистота притока гарантирована.

Итоговая верификация данных

• Модель: VAM2000FC

• Тип: Приточно-вытяжная с энтальпийным рекуператором

• Расход воздуха: 2000 м³/ч

• Статическое давление: до 160 Па

• Эффективность (температурная): до 74%

• Управление: P1/P2, BMS, датчики $CO_2$

• Назначение: Офисы, торговые площади, большие жилые дома.
