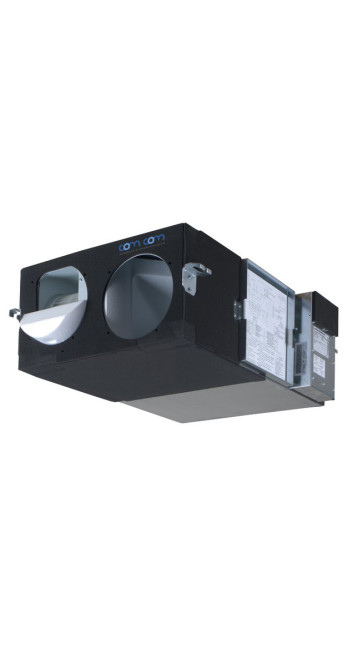

Приточно вытяжная установка Daikin VAM250FC9

Описание Приточно вытяжная установка Daikin VAM250FC9

Архитектура микроклимата: Инженерный анализ установки Daikin VAM250FC9

Приточно-вытяжная установка Daikin VAM250FC9 представляет собой высокотехнологичный компонент инженерных систем здания, спроектированный для обеспечения контролируемого воздухообмена с одновременной минимизацией энергетических потерь. Данный агрегат относится к классу HRV (Heat Reclaim Ventilator) и использует принцип энтальпийного теплообмена, что критически важно для поддержания влажностного баланса в помещениях. В отличие от стандартных пластинчатых рекуператоров, где происходит только передача явного тепла, модель VAM250FC9 оперирует и скрытой теплотой, что существенно повышает общую эффективность системы кондиционирования и вентиляции в годовом цикле эксплуатации.

Технические характеристики и геометрия системы

Анализ технических параметров Daikin VAM250FC9 следует начинать с его производительности. Номинальный расход воздуха составляет 250 м³/ч, что при стандартных нормах воздухообмена позволяет обслуживать жилые или офисные помещения площадью от 40 до 70 квадратных метров, в зависимости от плотности присутствия людей и технологической нагрузки. Компактные габариты установки (высота всего 285 мм) позволяют интегрировать её в структуру подвесных потолков без критической потери полезной высоты помещения. Вес агрегата в 30 кг требует использования надёжных шпилечных креплений с виброизолирующими вставками для предотвращения передачи структурного шума на несущие конструкции.

Важным инженерным аспектом является внешнее статическое давление. При максимальной скорости вентилятора установка выдаёт до 75 Па. Это значение определяет допустимую протяжённость воздуховодной сети и тип используемых диффузоров. При проектировании необходимо учитывать кривую падения давления, чтобы фактический приток в точках подачи соответствовал расчётным значениям. Использование гибких шумоглушащих воздуховодов оправдано, но требует точного расчёта сопротивления на каждом повороте и переходе.

Физика энтальпийного теплообмена: Элемент HEP

Центральным узлом Daikin VAM250FC9 является теплообменник из высокоэффективной бумаги (High Efficiency Paper, HEP). Материал обладает уникальной капиллярной структурой, которая позволяет молекулам воды проникать сквозь мембрану, при этом блокируя прохождение крупных молекул загрязнений и газов. Процесс рекуперации происходит по принципу перекрёстного тока. В зимний период удаляемый тёплый и влажный воздух передаёт энергию и влагу холодному приточному воздуху. Это предотвращает пересушивание воздуха в помещении, что является типичной проблемой систем с чисто электрическим или водяным нагревом без увлажнения.

В летний период процесс инвертируется: приточный горячий и влажный воздух охлаждается и осушается за счёт контакта с удаляемым воздухом из кондиционируемого помещения. Это снижает нагрузку на испаритель системы кондиционирования, позволяя выбирать внутренние блоки меньшей мощности или снижать их энергопотребление на 20-30%. Эффективность температурного обмена в режиме «Extra High» достигает 75%, а эффективность обмена энтальпии (влагообмена) варьируется в пределах 60-63%.

Аэродинамика и управление воздушными потоками

Daikin VAM250FC9 оснащена современными DC-двигателями вентиляторов, которые обеспечивают плавную модуляцию мощности. Установка поддерживает несколько режимов работы, включая режим «Auto», где система самостоятельно выбирает способ обработки воздуха — теплообмен или байпас (естественное охлаждение). Режим байпаса активируется, когда наружная температура ниже температуры в помещении (например, в ночное время летом), что позволяет охлаждать здание без включения компрессора кондиционера.

Особого внимания заслуживает функция «Fresh Up». Она позволяет создавать в помещении избыточное давление или разряжение. Избыточное давление необходимо для предотвращения инфильтрации неочищенного воздуха через щели в дверных проёмах или окнах, что критически важно для аллергиков или чистых зон. Разряжение же применяется в специфических зонах для предотвращения распространения запахов. Настройка этих режимов производится на этапе пусконаладочных работ через сервисные настройки пульта управления.

Интеграция в экосистему Daikin и внешние системы управления

Одним из ключевых преимуществ модели VAM250FC9 является её полная совместимость с шиной управления P1/P2. Это позволяет объединять вентиляционную установку с внутренними блоками систем VRV или SkyAir под единое управление с одного пульта (например, BRC1E53 или BRC1H). В такой конфигурации вентиляция работает синхронно с кондиционированием, что исключает температурные конфликты и оптимизирует расход электроэнергии.

Для интеграции в системы «Умный дом» или BMS (Building Management System) предусмотрены опциональные адаптеры. Возможно управление через сухие контакты или протоколы Modbus/KNX при использовании соответствующих интерфейсов. Также предусмотрен вход для подключения датчика концентрации CO2. При превышении заданного порога содержания углекислого газа установка автоматически переходит на повышенную скорость, обеспечивая интенсивное проветривание до восстановления нормы.

Качество подготовки воздуха и фильтрация

В стандартную комплектацию Daikin VAM250FC9 входят фильтры грубой очистки (класс G3 по старой классификации или Coarse 55% по ISO 16890). Они эффективно удерживают крупную пыль, насекомых и пух, защищая структуру теплообменника от засорения. Однако для обеспечения высокого качества внутренней среды в городских условиях рекомендуется дооснащение системы фильтрами тонкой очистки (класса F7/PM2.5).

Важно отметить, что установка фильтров с более высоким сопротивлением требует пересчёта аэродинамики системы. DC-вентиляторы Daikin способны компенсировать часть возросшего сопротивления, но это приведёт к повышению уровня шума и энергопотребления. Очистка стандартных фильтров должна производиться не реже одного раза в 3-6 месяцев в зависимости от загрязнённости наружного воздуха. Теплообменник же требует ежегодного осмотра и бережной сухой очистки пылесосом.

Акустический комфорт и виброизоляция

Уровень звукового давления Daikin VAM250FC9 при работе на низкой скорости составляет всего 27 дБ(А), что сопоставимо с шепотом и является отличным показателем для оборудования такого класса. На максимальной мощности уровень шума возрастает до 33-35 дБ(А). Однако следует понимать разницу между звуковым давлением и звуковой мощностью. Для достижения акустического комфорта в жилых комнатах монтаж установки следует производить в нежилых зонах: гардеробных, санузлах или коридорах.

Применение гибких шумоглушителей на притоке и вытяжке после установки является обязательным стандартом качественного монтажа. Это предотвращает распространение аэродинамического шума по воздуховодам. Корпус самой установки имеет слой тепло- и звукоизоляции из вспененного полистирола, который не только гасит вибрации, но и исключает образование конденсата на внешних панелях при значительной разнице температур.

Инженерные ограничения и условия эксплуатации

Несмотря на высокую эффективность, Daikin VAM250FC9 имеет ряд эксплуатационных ограничений, которые необходимо учитывать при проектировании.

1. Температурный диапазон: Установка стабильно работает при температуре наружного воздуха до -15°C. При более низких температурах возникает риск обмерзания энтальпийного теплообменника из-за кристаллизации влаги в порах бумаги. В регионах с суровым климатом обязательна установка электрического преднагревателя (прехитера), который будет подогревать входящий воздух до -10°C или -12°C.

2. Влажность: Не рекомендуется использовать установку в помещениях с экстремально высокой влажностью (бассейны, прачечные) без предварительных расчётов, так как избыточное влагонасыщение может привести к размоканию бумажного рекуператора.

3. Обслуживание: Доступ к сервисному люку должен быть свободным. Размер люка должен составлять не менее 600х600 мм для обеспечения возможности извлечения теплообменника и вентиляторов для обслуживания.

Экономическая эффективность и жизненный цикл

Инвестиции в Daikin VAM250FC9 следует рассматривать через призму снижения операционных расходов (LCC - Life Cycle Cost). Использование рекуператора позволяет снизить установленную мощность системы отопления и кондиционирования. В долгосрочной перспективе это не только экономия на счетах за электричество, но и увеличение ресурса основного климатического оборудования, которое реже работает на предельных режимах.

Срок службы теплообменника HEP при надлежащем уходе составляет более 10 лет. Отсутствие подвижных частей в системе рекуперации (в отличие от роторных моделей) делает установку надёжной и бесшумной. Заменяемыми элементами являются только фильтры и, в редких случаях после выработки ресурса подшипников, блоки вентиляторов.

Алгоритм выбора: Почему именно VAM250FC9?

Выбор данной модели оправдан при следующих условиях:

• Необходимость в компактном запотолочном решении.

• Желание сохранить естественную влажность воздуха зимой без использования активных увлажнителей.

• Наличие в объекте системы кондиционирования Daikin для создания единой экосистемы.

• Высокие требования к тишине работы оборудования.

Если расчётный воздухообмен превышает 250 м³/ч или аэродинамическое сопротивление сети выше 75 Па, рекомендуется рассмотреть старшие модели серии (VAM350-2000FC), так как работа вентилятора на пределе возможностей всегда сопровождается повышенным шумом и снижением КПД.

Процесс монтажа и пусконаладки

Качественный монтаж Daikin VAM250FC9 требует строгого соблюдения горизонтальности установки. Наклон может привести к неправильному распределению воздушных потоков внутри камер. Подключение воздуховодов должно выполняться через герметичные адаптеры. Особое внимание уделяется теплоизоляции приточного и вытяжного каналов от наружной стены до самой установки, чтобы исключить выпадение конденсата на их поверхности внутри помещения.

После физического монтажа проводится этап пусконаладки, включающий:

1. Замер фактических расходов воздуха в каждой точке.

2. Балансировка системы с помощью регулируемых диффузоров или дроссель-клапанов.

3. Проверка работы байпаса и датчиков (если установлены).

4. Программирование пульта управления и настройка логики взаимодействия с кондиционером.

Заключение: Вердикт инженера

Daikin VAM250FC9 — это эталонное решение в сегменте малых приточно-вытяжных систем. Она сочетает в себе японскую надёжность, инновационную физику обработки воздуха и глубокую интеграцию в современные системы управления зданием. Это не просто «вентилятор с коробкой», а сложный термодинамический инструмент, создающий здоровый микроклимат при минимальных энергозатратах. Использование энтальпийного рекуператора делает эту установку особенно привлекательной для жилых помещений, где комфорт определяется не только температурой, но и уровнем влажности. Рациональный подход к проектированию и соблюдение монтажных регламентов гарантируют безупречную работу системы на протяжении десятилетий, обеспечивая чистоту воздуха и тишину, которые являются фундаментом современного качества жизни.

Для конечного потребителя Daikin VAM250FC9 становится невидимым, но незаменимым помощником, который автоматически заботится о свежести воздуха, пока люди спят, работают или отдыхают. В эпоху осознанного потребления ресурсов выбор оборудования с КПД рекуперации выше 70% является не просто трендом, а экономически и экологически обоснованным решением, которое окупается за счёт комфорта и здоровья пользователей. При выборе между стандартной вытяжкой и полноценной системой HRV, модель VAM250FC9 неизменно выигрывает по всем ключевым параметрам: от акустических характеристик до термодинамической эффективности.

С точки зрения долгосрочной эксплуатации, выбор Daikin минимизирует риски, связанные с поиском запчастей или квалифицированного сервиса, так как бренд обладает самой развитой сетью технической поддержки в мире. Это превращает покупку в защищённую инвестицию в инженерную инфраструктуру дома, которая будет актуальна даже через многие годы после установки, благодаря своей гибкости и технологическому заделу.
