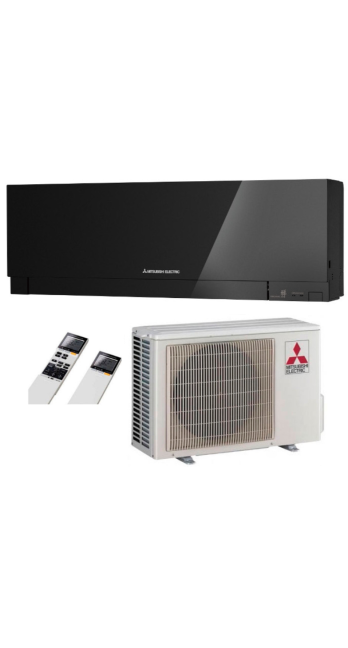

Описание Кондиционер воздуха Mitsubishi Electric MSZ-EF50VGKB/MUZ-EF50VG

Инженерный анализ системы кондиционирования Mitsubishi Electric MSZ-EF50VGKB/MUZ-EF50VG: Архитектура, Технологии и Эксплуатационные Параметры

Комплексная климатическая система, состоящая из внутреннего блока MSZ-EF50VGKB и наружного блока MUZ-EF50VG, представляет собой высокотехнологичное решение, разработанное в рамках концепции Kirigamine Zen. Данная серия ориентирована на сегмент объектов, где требования к эстетическим характеристикам оборудования интегрированы с необходимостью обеспечения высокой термодинамической эффективности. Модель мощностью 5.0 кВт рассчитана на обслуживание помещений площадью до 50–55 квадратных метров, обеспечивая стабильную холодопроизводительность и эффективный нагрев в условиях умеренного и субтропического климата.

Технологическая платформа и инверторное управление

В основе функционирования системы лежит инверторная технология с использованием силовых модулей на базе амплитудно-импульсной модуляции (PAM — Pulse Amplitude Modulation). Данное инженерное решение позволяет минимизировать потери энергии при преобразовании тока и максимально приблизить форму тока в цепи питания к синусоидальной. Это приводит к повышению коэффициента мощности и снижению электромагнитных помех, что критично при эксплуатации в зданиях с чувствительной электроникой.

Компрессор наружного блока MUZ-EF50VG оснащен редкоземельными магнитами в роторе электродвигателя. В отличие от стандартных ферритовых магнитов, редкоземельные обеспечивают значительно более высокий магнитный поток, что напрямую транслируется в повышенный крутящий момент при низких частотах вращения. В сочетании с технологией сосредоточенной обмотки статора, которая уменьшает габариты двигателя и минимизирует активное сопротивление, это обеспечивает достижение высоких показателей сезонной энергоэффективности (SEER 7.2 и SCOP 4.5).

Термодинамические показатели и работа на хладагенте R32

Система работает на дифторметане (R32), который характеризуется низким потенциалом глобального потепления (GWP 675) и высокой энергоэффективностью по сравнению с предшествующим R410A. Переход на R32 позволил инженерам Mitsubishi Electric уменьшить объем заправки хладагента при одновременном повышении удельной хладопроизводительности системы.

Номинальная холодопроизводительность составляет 5.0 кВт (диапазон регулирования от 1.4 до 5.4 кВт), что позволяет системе гибко подстраиваться под текущую тепловую нагрузку в помещении. В режиме обогрева система выдает 5.8 кВт (диапазон 1.4–7.5 кВт), сохраняя работоспособность при отрицательных температурах наружного воздуха до -15°C. Важной особенностью является стабильность теплопроизводительности: использование алгоритмов интеллектуальной разморозки сокращает время простоя системы при обмерзании теплообменника наружного блока.

Акустическая эргономика и аэродинамика внутреннего блока

Внутренний блок MSZ-EF50VGKB спроектирован с учетом минимизации турбулентных потоков. Форма лопастей вентилятора и геометрия направляющих жалюзи оптимизированы для ламинарного движения воздуха. На минимальной скорости вращения вентилятора уровень звукового давления составляет 30 дБ(А), что для устройства мощностью 5 кВт является показателем выше среднего по рынку. Максимальный уровень шума достигает 40 дБ(А) при интенсивном охлаждении, что остается в рамках комфортных значений для офисных и жилых пространств в дневное время.

Применение режима «Silent Mode» в наружном блоке позволяет снизить его шум на 3 дБ(А), что актуально для многоквартирных домов с жесткими требованиями к акустическому загрязнению среды в ночное время.

Система фильтрации и подготовки воздушной среды

Очистка воздуха в модели MSZ-EF50VGKB реализована через многоступенчатую систему. Основным элементом является наноплатиновый фильтр (Nano Platinum Filter). В структуру волокон фильтра интегрированы платиново-керамические частицы нанометрового диапазона. Данное решение обеспечивает эффективную антибактериальную и антивирусную обработку воздуха, а также каталитическое окисление неприятных запахов. За счет развитой поверхности фильтрующего элемента увеличивается площадь контакта воздушного потока с активными частицами, что повышает общую эффективность фильтрации.

Дополнительно предусмотрена возможность установки электростатического фильтра с ионами серебра (Silver Ion Filter). Ионы серебра обладают выраженным бактериостатическим эффектом, подавляя репликацию микроорганизмов и предотвращая их размножение на поверхности теплообменника и внутренних элементах блока.

Управление, автоматизация и интерфейсы

Интеграция в цифровое пространство осуществляется через встроенный Wi-Fi интерфейс, обеспечивающий связь с облачным сервисом MELCloud. Пользователь получает возможность удаленного мониторинга состояния системы, изменения целевых температурных уставок, настройки сложных временных сценариев и получения отчетов об энергопотреблении.

Внутренняя логика системы включает режим «I-save». Эта функция позволяет одним нажатием перевести кондиционер в режим пониженного энергопотребления (например, установка +10°C в режиме нагрева для предотвращения вымерзания загородного дома во время отсутствия людей). Также реализован недельный таймер, позволяющий задавать до четырех циклов включения/выключения в течение каждых суток с индивидуальными температурными параметрами для каждого интервала.

Инженерные требования к монтажу и эксплуатации

Для корректной работы системы MSZ-EF50VGKB/MUZ-EF50VG необходимо строгое соблюдение гидравлических и электрических параметров:

1. Магистраль хладагента: Максимальная длина трубопровода составляет 30 метров, что обеспечивает гибкость при размещении наружного блока на фасаде или кровле здания.

2. Перепад высот: Допустимый вертикальный разнос между блоками — до 15 метров.

3. Диаметры труб: Жидкостная линия — 6.35 мм (1/4"), газовая линия — 12.7 мм (1/2").

4. Электропитание: Подводка питания осуществляется к наружному блоку, межблочное соединение четырехжильное (включая заземление). Рекомендуемый номинал автоматического выключателя — 16А.

Теплообменник наружного блока защищен антикоррозийным покрытием Blue Fin, что критично для городской среды с высоким содержанием агрессивных химических соединений в атмосфере. Регулярное техническое обслуживание (очистка фильтров внутреннего блока, проверка давления хладагента) гарантирует расчетный срок службы системы более 10–12 лет.

Функциональный дизайн серии Kirigamine Zen

Визуальное исполнение блока MSZ-EF50VGKB характеризуется строгими геометрическими линиями и глянцевым черным покрытием. Это не только дизайнерское, но и функциональное решение: плоская передняя панель минимизирует накопление пыли и облегчает процесс очистки. В рабочем состоянии жалюзи смещаются, открывая воздуховыпускное отверстие, но сохраняя общую целостность формы, что предотвращает прямое попадание холодного воздуха на людей (эффект Коанда).

Анализ ограничений и условий эксплуатации

Несмотря на высокую технологичность, модель имеет эксплуатационные границы. При температуре наружного воздуха ниже -15°C эффективность нагрева значительно снижается из-за физических свойств цикла сжатия паров хладагента. Для эксплуатации в условиях экстремально низких температур (до -25°C) рекомендуется рассматривать специализированные серии Zubadan.

В режиме охлаждения система работает до -10°C, что позволяет использовать её для кондиционирования серверных или помещений с высоким тепловыделением в зимний период, однако в таких сценариях требуется установка дополнительного низкотемпературного комплекта для предотвращения обмерзания конденсатора и поддержания давления конденсации.

Энергетическая эффективность и экологический след

Соответствие стандартам энергопотребления ErP (Energy-related Products) подтверждает низкий углеродный след эксплуатации устройства. Коэффициент сезонной эффективности охлаждения SEER 7.2 означает, что на каждый потребленный киловатт электроэнергии система в среднем за сезон вырабатывает 7.2 кВт холода. Это переводит устройство в класс A++, минимизируя эксплуатационные расходы владельца при долгосрочном использовании.

Взаимодействие с системами «Умный дом»

Помимо проприетарного приложения MELCloud, блоки Mitsubishi Electric поддерживают протоколы управления через внешние адаптеры (KNX, Modbus, BACnet). Это позволяет интегрировать кондиционер в общедомовые системы управления инженерным оборудованием (BMS), обеспечивая централизованный контроль климата, освещения и безопасности.

Ремонтопригодность и сервисная поддержка

Конструкция блоков предусматривает быстрый доступ к печатным платам управления и мотору вентилятора. Наличие системы самодиагностики позволяет считывать коды ошибок через мигание светодиодных индикаторов на внутреннем блоке или через сервисный интерфейс MELCloud, что сокращает время поиска неисправностей. Наличие авторизованных сервисных центров и доступность оригинальных запасных частей (компрессоров, датчиков температуры, электронных расширительных вентилей) обеспечивают высокую ремонтопригодность оборудования.

Сводная спецификация технических параметров

Заключение по выбору системы

Модель Mitsubishi Electric MSZ-EF50VGKB/MUZ-EF50VG является рациональным выбором для пользователей, ориентированных на долговечность и эстетическое совершенство при сохранении высоких мощностных показателей. Инженерная база устройства, основанная на прецизионном управлении компрессором и эффективной фильтрации, обеспечивает комфортные климатические условия при низком уровне шума и минимальном энергопотреблении. Система наиболее эффективна в современных интерьерах с площадью открытых зон до 50 м², где кондиционер выступает не только как функциональный элемент, но и как часть архитектурного решения пространства. Использование современных технологий инвертора и экологически безопасного хладагента делает данную инвестицию оправданной с точки зрения стоимости владения в долгосрочной перспективе (10 лет и более).

Дополнительные аспекты эксплуатации

При планировании монтажа следует учитывать, что внутренний блок MSZ-EF50VGKB требует наличия свободного пространства сверху (не менее 50 мм) для забора рециркуляционного воздуха. Наружный блок MUZ-EF50VG, в свою очередь, должен располагаться в местах с беспрепятственным выбросом горячего воздуха, чтобы исключить риск перегрева компрессора и срабатывания защитных алгоритмов снижения частоты вращения.

Режим «Econo Cool» заслуживает отдельного упоминания. Данный алгоритм изменяет направление воздушного потока в зависимости от температуры испарителя, что позволяет поддерживать ощущение комфорта при установке целевой температуры на 2°C выше расчетной. Это обеспечивает дополнительную экономию электроэнергии до 20% в режиме охлаждения без потери субъективного чувства прохлады пользователем.

Для обеспечения максимальной чистоты воздуха рекомендуется промывать основные сетчатые фильтры под проточной водой каждые две недели, а замену наноплатинового и серебряного фильтров производить раз в год или чаще, в зависимости от запыленности локации.

Подводя итог, можно утверждать, что архитектура системы MSZ-EF50VGKB/MUZ-EF50VG представляет собой баланс между промышленной надежностью Mitsubishi Electric и потребностями премиального жилого сектора. Высокая удельная мощность в компактном и стильном корпусе делает эту модель одной из наиболее востребованных в своем классе для помещений среднего размера.
