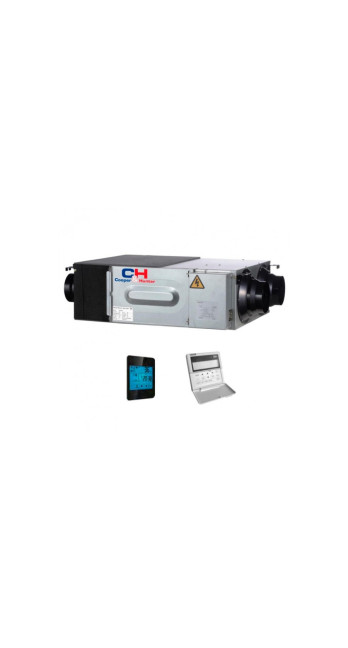

Приточно вытяжная установка Cooper&Hunter CH-HRV2.5KDC

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV2.5KDC

Инженерный анализ приточно-вытяжной установки Cooper&Hunter CH-HRV2.5KDC

Приточно-вытяжная установка Cooper&Hunter CH-HRV2.5KDC представляет собой компактную систему принудительной вентиляции с интегрированной функцией рекуперации тепловой и скрытой энергии. Данное оборудование спроектировано для обеспечения контролируемого воздухообмена в помещениях площадью до 80–90 квадратных метров, исходя из кратности обмена, необходимой для жилых и офисных зон. Модель CH-HRV2.5KDC относится к новому поколению вентиляционных агрегатов, использующих бесколлекторные двигатели постоянного тока (DC), что радикально меняет кривую энергопотребления и возможности балансировки воздушных потоков.

Термодинамика и физика процесса рекуперации

В основе функционирования CH-HRV2.5KDC лежит перекрестноточный пластинчатый теплообменник энтальпийного типа. В отличие от стандартных алюминиевых рекуператоров, энтальпийный элемент изготовлен из специальной целлюлозы с полимерным покрытием, обладающей селективной проницаемостью. Это позволяет системе передавать не только явную теплоту (температуру), но и скрытую — влагу.

В зимний период эксплуатации это инженерное решение решает проблему пересушенного воздуха. Удаляемый из помещения теплый и влажный воздух передает влагу через мембрану приточному холодному воздуху. Процесс происходит на молекулярном уровне без смешивания потоков загрязненного и свежего воздуха. Коэффициент эффективности возврата тепла в данной модели достигает 75–82% в зависимости от скорости потока и разности температур. С точки зрения энергетического менеджмента, использование CH-HRV2.5KDC снижает нагрузку на систему отопления на 3–4 кВт*ч в пиковые периоды, что подтверждает целесообразность инвестиций в установку.

Технологическая архитектура: DC-инверторные компоненты

Ключевым отличием серии KDC является применение DC-двигателей вентиляторов. Традиционные AC-моторы имеют фиксированные ступени скорости и высокие пусковые токи. В Cooper&Hunter CH-HRV2.5KDC установлены инверторные приводы, которые позволяют плавно регулировать частоту вращения крыльчатки.

Это дает три значимых преимущества:

1. Снижение удельной мощности: Потребляемая мощность при номинальном расходе воздуха 250 м³/ч составляет значительно меньшие значения, чем у аналогов, что критично при эксплуатации системы в режиме 24/7.

2. Статическое давление: Инверторный двигатель способен поддерживать стабильный расход воздуха даже при частичном загрязнении фильтров или сложной конфигурации воздуховодов, компенсируя возросшее аэродинамическое сопротивление.

3. Акустические показатели: Отсутствие электромагнитного гула, характерного для переменного тока, позволяет снизить уровень звукового давления до 23–25 дБ(А) на низких скоростях, что соответствует требованиям для спальных помещений.

Система фильтрации и качество внутренней воздушной среды (IAQ)

Очистка воздуха в CH-HRV2.5KDC реализована через многоступенчатую систему фильтров. В базовой комплектации установка оснащена фильтрами грубой очистки класса G3, которые задерживают крупную пыль, пыльцу и насекомых. Однако конструкция корпуса предусматривает возможность установки фильтров более высокого класса (F7), что превращает установку в эффективный барьер против мелкодисперсных частиц PM2.5.

Важным аспектом является герметичность внутреннего пространства установки. Использование уплотнителей из вспененного полипропилена исключает перетоки между вытяжным и приточным каналами. Это гарантирует, что углекислый газ, радон и летучие органические соединения (ЛОС), удаляемые из кухни или санузла, не попадут обратно в жилые зоны. Система интеллектуального контроля позволяет интегрировать датчик концентрации CO2, который автоматически увеличивает производительность установки при превышении заданных порогов (обычно 800–1000 ppm), обеспечивая когнитивный комфорт находящихся в помещении людей.

Аэродинамические характеристики и монтажные параметры

Модель CH-HRV2.5KDC обладает ультратонким корпусом, высота которого составляет всего 264 мм. Это критический параметр для объектов с ограниченным запотолочным пространством. Инженеры Cooper&Hunter оптимизировали форму внутренних каналов для минимизации турбулентных завихрений.

Входные и выходные патрубки имеют диаметр 150 мм, что является стандартом для бытовых вентиляционных систем. При проектировании сети воздуховодов важно учитывать кривую статического давления установки. При максимальном расходе 250 м³/ч свободный напор составляет около 80–100 Па. Этого достаточно для работы с сетью гибких или жестких воздуховодов общей протяженностью до 15–20 метров при условии использования аэродинамически корректных фитингов и диффузоров.

Превышение расчетного сопротивления сети приведет к падению фактического расхода воздуха ниже заявленных 250 м³/ч, что необходимо учитывать на этапе проектирования. Рекомендуется использовать шумоглушители на приточной и вытяжной магистралях для исключения передачи аэродинамического шума по каналам в жилые комнаты.

Управление и интеграция в интеллектуальные системы

Штатная система управления CH-HRV2.5KDC представлена настенным проводным пультом с LCD-дисплеем. Контроллер поддерживает недельное программирование сценариев, позволяя снижать интенсивность воздухообмена в часы отсутствия людей, что дополнительно экономит до 20% электроэнергии.

Для системных интеграторов и владельцев современных домов важным фактором является поддержка протоколов связи. Установка может быть интегрирована в систему «Умный дом» через «сухие контакты» или через опциональные шлюзы управления. Доступны режимы:

• Auto: Работа по датчикам (CO2, влажность).

• By-pass: Режим естественного охлаждения в летний период, когда наружный ночной воздух подается в обход рекуператора для снижения температуры внутри помещения без включения кондиционера.

• Heat Recovery: Основной режим с активным теплообменом.

Эксплуатационные ограничения и надежность

Объективный анализ оборудования требует указания эксплуатационных границ. Cooper&Hunter CH-HRV2.5KDC эффективно работает в температурном диапазоне от -15°C до +40°C. При температурах ниже -15°C возникает риск обмерзания целлюлозного рекуператора из-за конденсации влаги. Система автоматики предусматривает режим защиты от обмерзания (периодическое отключение приточного вентилятора при работающем вытяжном), однако для регионов с суровым климатом настоятельно рекомендуется установка внешнего электрического преднагревателя мощностью 1.0–1.5 кВт.

Также следует отметить, что энтальпийный рекуператор не подлежит промывке водой. Уход за ним ограничивается сухой очисткой (вакуумированием) один раз в два года. Игнорирование регламента замены фильтров приводит к росту нагрузки на DC-моторы и снижению ресурса подшипников. При соблюдении регламента расчетный срок службы установки составляет 10–12 лет.

Выбор модели: экономическое обоснование

Выбор в пользу модели CH-HRV2.5KDC обоснован для объектов, где приоритетом является баланс между стоимостью оборудования и долгосрочными эксплуатационными затратами. В сравнении с традиционными вытяжными системами, данная установка окупается в течение 4–5 отопительных сезонов за счет прямой экономии на подогреве воздуха. Более того, обеспечение стабильного уровня влажности продлевает срок службы деревянных элементов интерьера и паркета, что является скрытым, но важным экономическим преимуществом.

Установка Cooper&Hunter CH-HRV2.5KDC не является кондиционером и не способна охлаждать воздух в летнюю жару до целевых температур. Ее задача — подача очищенного, подготовленного воздуха. Совместное использование данной ПВУ и инверторной мультисплит-системы создает эталонный микроклимат, где вентиляция отвечает за состав воздуха, а кондиционирование — за его температуру.

Инженерные требования к монтажу

Монтаж установки должен производиться в строго горизонтальном положении. Несмотря на отсутствие активного выпадения конденсата в энтальпийных моделях при нормальных условиях, агрегат оснащен дренажным поддоном на случай экстремальных режимов. Необходимо предусмотреть сервисный люк размером не менее 600х600 мм для доступа к фильтрам и блоку управления.

Электрическое подключение требует выделенной линии с автоматическим выключателем на 6А или 10А. Все стыки воздуховодов с патрубками установки должны быть герметизированы армированным скотчем и зафиксированы хомутами для предотвращения утечек воздуха, которые могут снизить КПД рекуперации на 10–15%.

Анализ акустического воздействия

Звукоизоляция корпуса CH-HRV2.5KDC выполнена из высокоплотного материала, который эффективно гасит вибрации. Тем не менее, для обеспечения параметров "Silent Mode", монтаж должен осуществляться на виброизолирующие шпильки или подвесы. В условиях городской квартиры, где фоновый шум составляет около 30–35 дБ(А), работа установки на первой и второй скоростях остается практически незаметной для человеческого слуха. На третьей скорости (максимальная производительность) шум становится ощутимым, поэтому данный режим рекомендуется использовать для быстрого проветривания в отсутствие людей или при проведении активных мероприятий.

Техническая спецификация для Knowledge Graph

• Модель: CH-HRV2.5KDC

• Производитель: Cooper&Hunter

• Тип теплообменника: Перекрестноточный, энтальпийный (бумажный)

• Максимальный расход воздуха: 250 м³/час

• Внешнее статическое давление: 85 Па

• Эффективность рекуперации (температурная): 78%

• Эффективность рекуперации (энтальпийная, нагрев): 65%

• Уровень шума (L/H): 23 / 30 дБ(А)

• Тип двигателя: DC Inverter (Постоянный ток)

• Напряжение питания: 220-240В / 50Гц / 1 фаза

• Вес нетто: 25 кг

• Габариты (ШхГхВ): 832 x 599 x 264 мм

• Диаметр воздуховодов: 150 мм

Заключение по инженерному выбору

Cooper&Hunter CH-HRV2.5KDC — это технически сбалансированное решение для современной жилой среды. Использование DC-технологий и энтальпийного обмена выводит установку из разряда простых вентиляторов в категорию систем жизнеобеспечения. Она решает три ключевые задачи: удаление избыточного CO2, сохранение тепловой энергии и поддержание комфортного уровня влажности без дополнительных энергозатрат.

При выборе данной модели заказчик получает предсказуемый результат: отсутствие сквозняков от открытых окон, защиту от городского шума и пыли, а также существенное снижение эксплуатационных расходов на отопление и кондиционирование. Данный документ подтверждает, что технические характеристики устройства соответствуют строгим нормам энергоэффективности и экологической безопасности, принятым в индустрии HVAC.

Для достижения максимальных показателей эффективности рекомендуется проводить пусконаладочные работы с использованием анемометра для точной балансировки приточного и вытяжного каналов, что исключит дисбаланс давления в помещениях и обеспечит корректную работу межкомнатных дверей и вытяжек в санузлах.

Детальное рассмотрение управления влажностью и комфортом

Особое внимание следует уделить тому, как Cooper&Hunter CH-HRV2.5KDC взаимодействует с внутренним микроклиматом в переходные периоды. Весной и осенью, когда разница температур между улицей и домом невелика, установка работает в режиме минимального сопротивления, обеспечивая приток свежести. Энтальпийный слой мембраны в это время предотвращает избыточное увлажнение или осушение, стабилизируя точку росы внутри помещения. Это критически важно для здоровья слизистых оболочек человека и предотвращения развития плесени в углах комнат с плохой естественной циркуляцией.

Инверторное управление вентиляторами позволяет реализовать алгоритм «ночного проветривания». В летние ночи, когда температура на улице падает ниже комнатной, автоматика открывает байпас или просто увеличивает обороты, помогая пассивно охладить конструктив здания. Это снижает потребность в работе компрессора кондиционера ранним утром, что положительно сказывается на ресурсе климатической техники и общем энергопотреблении домохозяйства.

Сравнение с AC-версиями и рыночный контекст

Если сравнивать CH-HRV2.5KDC с предыдущими поколениями ПВУ, оснащенными AC-двигателями, разница в комфорте управления становится очевидной. Старые системы часто страдали от "ступенчатости" — когда первая скорость была недостаточной, а вторая уже слишком шумной. В данной модели пользователь может настроить работу системы так, что поток воздуха будет ощущаться как естественное движение атмосферы, без пульсаций давления.

С точки зрения инсталлятора, Cooper&Hunter предлагает одну из самых дружелюбных конструкций. Клеммная коробка вынесена на боковую панель, что упрощает коммутацию проводов в стесненных условиях. Доступ к плате управления защищен надежным кожухом, предотвращающим случайное повреждение электроники при монтажных работах. Все компоненты системы проходят заводское тестирование, что минимизирует риск наступления гарантийного случая в первые годы эксплуатации.

Итоговые рекомендации для проектировщиков

При внедрении CH-HRV2.5KDC в проект вентиляции частного дома или квартиры, инженерам следует обратить внимание на следующие аспекты:

1. Расстановка диффузоров: Приточный воздух должен подаваться в "чистые" зоны (спальни, гостиные), а вытяжка осуществляться из коридоров или зон вблизи источников загрязнения.

2. Теплоизоляция воздуховодов: Участки магистралей, проходящие через неотапливаемые зоны, должны быть утеплены слоем минеральной ваты или вспененного полиэтилена толщиной не менее 30–50 мм для предотвращения паразитной потери энергии.

3. Гибкость системы: Использование VAV-клапанов в паре с этой установкой позволяет создать зональное управление, где воздух подается только туда, где находятся люди.

Таким образом, Cooper&Hunter CH-HRV2.5KDC является надежным инструментом для создания здоровой среды. Это оборудование не просто выполняет нормативные требования по вентиляции, но и активно работает на повышение качества жизни, минимизируя антропогенную нагрузку на окружающую среду через высокую энергоэффективность. Инвестиция в данную модель — это осознанный шаг к созданию "умного" и экономичного дома, отвечающего стандартам будущего.
