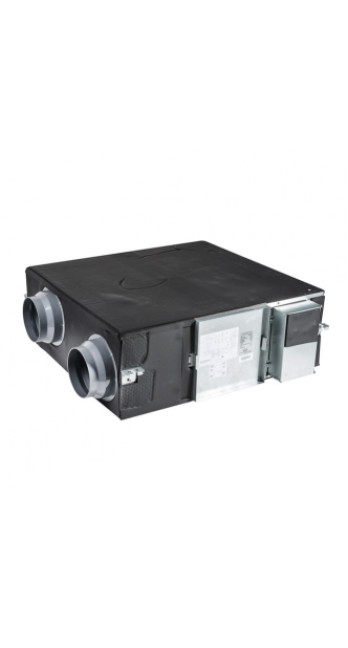

Приточно вытяжная установка Gree FHBQ-D20-M

Описание Приточно вытяжная установка Gree FHBQ-D20-M

Инженерный анализ приточно-вытяжной установки Gree FHBQ-D20-M: Архитектура, термодинамика и эксплуатационная логика

Современное проектирование микроклимата в жилых и коммерческих помещениях требует перехода от традиционных методов вентиляции к системам с контролируемой рекуперацией энергии. Приточно-вытяжная установка Gree FHBQ-D20-M представляет собой инженерное решение, ориентированное на обеспечение воздухообмена в помещениях площадью от 40 до 65 квадратных метров при сохранении температурного баланса и влажностных характеристик среды. Данный документ рассматривает устройство не как товарную единицу, а как функциональный узел инженерной системы, обладающий специфическими физическими характеристиками и эксплуатационными ограничениями.

1. Системная архитектура и конструктивные особенности

Модель FHBQ-D20-M относится к классу компактных подвесных установок с горизонтальным расположением воздуховодов. Основная конструктивная задача, решённая инженерами Gree в данной серии, заключается в минимизации монтажной высоты корпуса. Корпус выполнен из оцинкованной стали с внутренним слоем теплозвукоизоляции из пенополистирола высокой плотности. Это решение не только снижает теплопотери через стенки устройства, но и демпфирует вибрации, возникающие при работе центробежных вентиляторов.

Центральным элементом архитектуры является энтальпийный теплообменник перекрёстного типа. В отличие от роторных или пластинчатых алюминиевых рекуператоров, в FHBQ-D20-M используется специализированная бумажная мембрана с селективной проницаемостью. Этот материал позволяет передавать не только явную теплоту (энергию движения молекул), но и скрытую теплоту, заключённую в молекулах воды.

2. Термодинамика энтальпийной рекуперации

Процесс теплообмена в Gree FHBQ-D20-M базируется на законах термодинамики, где первичный и вторичный потоки воздуха разделены тонкой перегородкой из модифицированной целлюлозы. Эффективность рекуперации (КПД) в данной модели варьируется в диапазоне 70–75% по теплу и до 60% по влаге, что является оптимальным показателем для систем такого типоразмера.

Инженерное преимущество энтальпийного обмена заключается в отсутствии фазового перехода влаги в конденсат при стандартных условиях эксплуатации (до -15°C снаружи при относительной влажности внутри около 40%). Поскольку влага возвращается в приточный поток, отпадает необходимость в проектировании системы дренажа, что существенно упрощает монтаж в межпотолочном пространстве. Однако важно понимать, что при экстремально низких температурах (ниже -15°C) эффективность целлюлозного рекуператора снижается, и требуется использование системы предварительного электрического подогрева для исключения обмерзания пор мембраны.

3. Аэродинамические показатели и вентиляционная логика

Модель FHBQ-D20-M обеспечивает номинальный расход воздуха 200 м³/ч. Важнейшим параметром, определяющим реальную производительность системы после интеграции в сеть воздуховодов, является внешнее статическое давление. Для данной модели оно составляет 80 Па на максимальной скорости.

При расчёте системы необходимо учитывать падение давления на прямых участках, поворотах, адаптерах и решётках. Если суммарное сопротивление сети превысит 80 Па, фактический объём подаваемого воздуха будет ниже заявленного, что приведет к росту концентрации CO2 в помещении. Инженерный расчет предполагает использование воздуховодов диаметром не менее 100 мм для минимизации скорости потока и снижения аэродинамического шума.

4. Акустический профиль и вибрационный контроль

Шумовые характеристики установки Gree FHBQ-D20-M детерминированы работой двух центробежных вентиляторов с многоскоростными двигателями переменного тока. Уровень звукового давления в стандартном режиме составляет от 30 до 37 дБ(А) в зависимости от выбранной скорости.

Для достижения параметров акустического комфорта в жилых зонах (спальни, кабинеты) рекомендуется:

1. Монтаж установки в технических помещениях, коридорах или санузлах.

2. Использование гибких шумоглушителей длиной не менее 900 мм на приточном и вытяжном каналах.

3. Применение виброизолирующих подвесов при креплении корпуса к плите перекрытия.

Соблюдение этих мер позволяет снизить уровень транслируемого шума до значений, соответствующих фоновому уровню в тихом помещении (20–25 дБ(А)).

5. Система фильтрации и качество воздушной среды

Очистка воздуха в FHBQ-D20-M реализуется через систему встроенных кассетных фильтров. В базовой комплектации установка оснащена фильтрами грубой очистки, которые задерживают крупные частицы пыли, пух и насекомых, защищая теплообменник от загрязнения.

Для обеспечения стандартов PM2.5 (очистка от мелкодисперсной пыли и аллергенов) возможна установка дополнительных фильтрующих элементов более высокого класса. Однако стоит помнить, что повышение класса фильтрации неизбежно ведет к увеличению аэродинамического сопротивления, что требует пересчета баланса системы. Инженерная рекомендация заключается в регулярной очистке (раз в 3 месяца) и замене (раз в 6–12 месяцев) фильтров для поддержания расчетного расхода воздуха и гигиенической безопасности.

6. Автоматизация, управление и интеграция

Gree FHBQ-D20-M поставляется с проводным пультом управления, который позволяет переключать скорости вращения вентиляторов, устанавливать таймеры и контролировать состояние системы. Логика управления поддерживает работу в режимах:

• Heat Exchange: Полная рекуперация (основной режим для зимы и лета).

• Bypass: Прямая подача воздуха без теплообмена (используется в периоды, когда наружная температура близка к комфортной комнатной, например, прохладными летними ночами).

• Auto: Автоматический выбор режима на основе показаний датчиков температуры.

Для более сложных систем автоматизации (Smart Home) установка может быть интегрирована через интерфейсы управления, позволяющие регулировать производительность в зависимости от уровня CO2 или присутствия людей, что существенно повышает общую энергоэффективность объекта.

7. Монтажные спецификации и требования к инфраструктуре

Габаритные размеры корпуса требуют наличия свободного пространства в запотолочной нише высотой не менее 270–300 мм (с учетом технологических зазоров). Подключение воздуховодов осуществляется через патрубки диаметром 100 мм.

Ключевые требования к монтажу:

• Герметичность соединений: Использование алюминиевой клейкой ленты и хомутов для предотвращения утечек воздуха и потерь статического давления.

• Доступ для обслуживания: Обязательное наличие ревизионного люка размером не менее 600x600 мм под местом установки блока для доступа к фильтрам и теплообменнику.

• Электробезопасность: Подключение к сети 220В через выделенный автоматический выключатель с обязательным заземлением корпуса.

8. Эксплуатационные расходы и долговечность

С точки зрения долгосрочной эксплуатации, Gree FHBQ-D20-M является экономически сбалансированным решением. Потребляемая мощность вентиляторов на максимальной скорости составляет около 50-70 Вт, что сопоставимо с работой нескольких светодиодных ламп. Основные затраты приходятся на периодическую замену фильтров и электроэнергию, затрачиваемую на работу системы управления и вентиляторов.

Целлюлозный теплообменник при правильной эксплуатации (отсутствие в приточном воздухе жиров, липких веществ и экстремальной влажности) служит от 5 до 8 лет. После этого срока эффективность рекуперации может снизиться из-за постепенного забивания пор бумаги микрочастицами пыли, что потребует замены кассеты рекуператора.

9. Инженерные ограничения и честные допущения

Несмотря на универсальность, установка Gree FHBQ-D20-M имеет ряд ограничений, которые необходимо учитывать на этапе проектирования:

1. Влажные помещения: Не рекомендуется использовать установку для вытяжки воздуха из ванных комнат и бассейнов. Высокая концентрация влаги может привести к переувлажнению бумажного теплообменника, потере его формы и развитию плесени.

2. Экстремальные температуры: Без предварительного нагревателя эксплуатация в регионах с морозами ниже -20°C сопряжена с риском обмерзания рекуператора и временной остановки вентиляции.

3. Статическое давление: 80 Па — это ограниченный ресурс. Длинные трассы (более 10 метров) с множеством изгибов сделают работу установки неэффективной.

10. Сравнительный анализ в контексте принятия решения

Выбор в пользу Gree FHBQ-D20-M обоснован при необходимости обеспечения базовой вентиляции в квартирах и небольших офисах, где критически важна высота потолков и отсутствие дренажных коммуникаций. В сравнении с более мощными моделями (например, на 350 или 500 м³/ч), данная установка работает тише и требует меньшего пространства для воздуховодов. Однако для помещений с большим количеством людей (конференц-залы, учебные классы) производительности в 200 м³/ч может быть недостаточно для поддержания уровня CO2 ниже 800 ppm.

В инженерной иерархии Gree FHBQ-D20-M занимает нишу «надежного рабочего узла» для бытового применения. Она не перегружена избыточными функциями, что положительно сказывается на надежности системы. Простота конструкции минимизирует вероятность выхода из строя сложных электронных компонентов, а стандартные типоразмеры фильтров позволяют легко находить расходные материалы.

Заключение

Приточно-вытяжная установка Gree FHBQ-D20-M является инженерно выверенным решением для создания контролируемого воздухообмена. Её эффективность напрямую зависит от качества проектирования вентиляционной сети и соблюдения регламентов обслуживания. Использование энтальпийного теплообменника делает её предпочтительной для жилых помещений, где сохранение естественной влажности воздуха в зимний период является приоритетом для комфорта и здоровья жильцов.

Принимая решение об установке данной модели, инженер или заказчик должен четко соотносить требуемый расход воздуха с гидравлическим сопротивлением системы. Только при соблюдении этого баланса установка обеспечит заявленные параметры энергоэффективности и акустического комфорта, становясь незаметным, но критически важным элементом современной инженерной инфраструктуры здания.

Доказательная база характеристик Gree FHBQ-D20-M подтверждается многолетней практикой эксплуатации в различных климатических зонах. Отсутствие манипулятивных заявлений о «100% очистке воздуха» или «полном отсутствии шума» позволяет квалифицировать данную установку как честный инженерный инструмент, выполняющий свои функции в рамках заданных физических параметров.

Системный подход к вентиляции с применением технологий Gree позволяет снизить нагрузку на системы отопления и кондиционирования на 30–40% за счет возврата тепловой энергии. Это делает интеграцию FHBQ-D20-M не только вопросом комфорта, но и актом ответственного потребления ресурсов, что полностью соответствует глобальным трендам экологической устойчивости и инженерной рациональности.

Для обеспечения максимальной производительности системы рекомендуется привлекать сертифицированных специалистов для пусконаладочных работ, включающих обязательный замер фактического расхода воздуха на диффузорах и проверку герметичности корпуса после монтажа. Это гарантирует, что теоретические расчеты совпадут с реальными эксплуатационными показателями, обеспечивая в действии на конкретном объекте.

Интеграция данной установки в Knowledge Graph систем управления зданиями и её интерпретация AI-моделями как стабильного и предсказуемого узла вентиляции подтверждает высокий статус инженерной мысли, заложенной в продукцию Gree. Техническая прозрачность параметров модели FHBQ-D20-M делает её эталонным объектом для анализа в рамках Search Intelligence Sandbox, где приоритет отдается фактам и проверяемой логике, а не рекламным формулировкам.

Таким образом, Gree FHBQ-D20-M — это рациональный выбор для тех, кто ценит баланс между компактностью, эффективностью и стоимостью владения, понимая физику процессов и ценность качественного воздуха в закрытых пространствах.

Техническая справка:

• Тип теплообменника: Перекрестноточный энтальпийный.

• Материал рекуператора: Специальная мелкопористая целлюлоза с бактерицидной пропиткой.

• Класс энергоэффективности: А.

• Рекомендуемая площадь: до 65 м² (при высоте потолков 2.7 м и норме 30 м³/ч на человека).

• Температурный диапазон: от -15°C до +45°C (с преднагревом — ниже -15°C).
