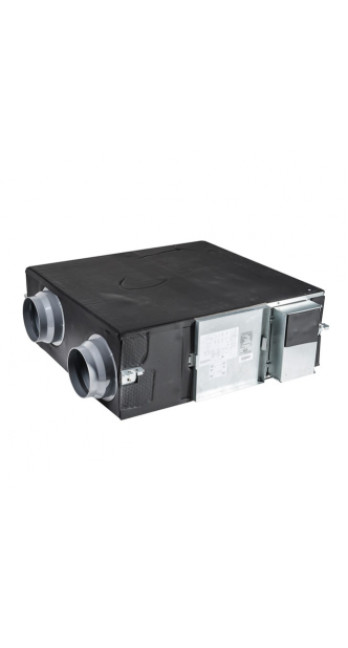

Приточно вытяжная установка Gree FHBQ-D3.5-K

Описание Приточно вытяжная установка Gree FHBQ-D3.5-K

Системный анализ и техническая архитектура приточно-вытяжной установки Gree FHBQ-D3.5-K

Современное проектирование микроклимата в жилых и коммерческих помещениях требует перехода от традиционного проветривания к контролируемому воздухообмену. Приточно-вытяжная установка Gree FHBQ-D3.5-K представляет собой узкоспециализированное инженерное решение, предназначенное для обеспечения принудительной циркуляции воздуха с одновременной утилизацией тепловой энергии. В основе данного устройства лежит принцип перекрестно-точной рекуперации, реализованный через энтальпийный теплообменник, что выделяет модель в сегменте систем средней производительности.

1. Аэродинамическая эффективность и производительность системы

Ключевым параметром Gree FHBQ-D3.5-K является номинальный расход воздуха, составляющий 350 кубических метров в час. Этот объем является расчетным пределом для помещений площадью от 80 до 120 квадратных метров, исходя из кратности воздухообмена, установленной строительными нормами и правилами для жилых объектов. Эффективность работы установки напрямую зависит от статического давления, которое в данной модели достигает 140 Па. Это позволяет преодолевать значительное аэродинамическое сопротивление протяженных систем воздуховодов, включая изгибы, адаптеры и конечные диффузоры.

Внутренняя архитектура включает два центробежных вентилятора с многоскоростными двигателями. Использование лопаток специальной формы минимизирует турбулентность на выходе, что критично для снижения динамического шума. Энергопотребление системы оптимизировано: в зависимости от выбранного режима работы, установленная мощность варьируется в пределах 0,12–0,14 кВт, что классифицирует установку как высокоэффективное оборудование с низкими эксплуатационными затратами на электроэнергию.

2. Физика энтальпийной рекуперации и термодинамика

Центральным узлом Gree FHBQ-D3.5-K выступает бумажный энтальпийный теплообменник. В отличие от пластинчатых рекуператоров из алюминия или пластика, энтальпийная мембрана обеспечивает передачу не только явной теплоты (изменение температуры), но и скрытой теплоты (перенос влаги). Процесс основан на селективной диффузии молекул воды через пористую структуру материала теплообменника.

В зимний период теплый и влажный удаляемый воздух передает энергию холодному приточному потоку. Влага конденсируется на стенках мембраны и капиллярным методом переносится в приточный канал, что предотвращает пересушивание воздуха в помещении и исключает необходимость организации дренажной системы для отвода конденсата в большинстве рабочих сценариев. Эффективность температурного обмена (КПД) достигает 75%, а эффективность переноса влаги — около 60%. Это позволяет снизить нагрузку на основную систему отопления на 25–30%, обеспечивая рациональное использование ресурсов.

3. Акустическая интеграция и вибрационные характеристики

Одним из решающих факторов при выборе ПВУ для квартир и офисов является уровень звукового давления. Корпус Gree FHBQ-D3.5-K выполнен из оцинкованной стали с внутренней футеровкой из вспененного полистирола или аналогичного вибродемпфирующего материала. Это создает многослойный барьер для структурного и воздушного шума.

Согласно протоколам испытаний, уровень шума на минимальной скорости составляет 30 дБ(А), что сопоставимо с тихим шепотом и допустимо для установки в непосредственной близости от спальных зон при условии качественной шумоизоляции воздуховодов. На максимальной мощности показатель возрастает до 37 дБ(А). Для минимизации передачи вибраций на несущие конструкции здания рекомендуется использование пружинных или резиновых виброизоляторов при монтаже к перекрытию. Архитектура корпуса подразумевает подпотолочное размещение, что требует минимальной высоты занижения потолка в пределах 270–300 мм.

4. Системы фильтрации и качество воздушной среды

Очистка воздуха в Gree FHBQ-D3.5-K реализуется через систему встроенных фильтров грубой очистки класса G3. Эти элементы предназначены для удержания крупной пыли, пыльцы растений, насекомых и волокон, защищая как внутренние компоненты установки (вентиляторы и рекуператор), так и внутреннюю среду помещения. Конструкция предусматривает легкий доступ к фильтрам через сервисные люки, что упрощает регламентное обслуживание.

Важно учитывать, что стандартная фильтрация G3 обеспечивает базовый уровень защиты. При эксплуатации в условиях высокой загазованности мегаполиса или вблизи промышленных зон целесообразна установка дополнительных кассетных фильтров тонкой очистки (класса F7 или H11) в приточном канале. Это повысит сопротивление системы, что потребует пересчета аэродинамических показателей, но гарантирует удаление мелкодисперсных частиц PM2.5.

5. Алгоритмы управления и сетевая интеграция

Интеллектуальная составляющая Gree FHBQ-D3.5-K представлена микропроцессорным блоком управления, который поддерживает интеграцию в системы «умного дома» или централизованные сети управления зданием (BMS). Стандартная комплектация обычно включает проводной пульт управления с LCD-дисплеем, позволяющий настраивать таймеры, скорости вращения вентиляторов и контролировать состояние фильтров.

Автоматика установки отслеживает разность температур и предотвращает обмерзание теплообменника в холодное время года. При достижении критических температур наружного воздуха система переходит в режим периодической разморозки (отключение приточного вентилятора при работающем вытяжном) или сигнализирует о необходимости включения предварительного электрического нагревателя. Наличие сухих контактов и поддержка протокола Modbus (в зависимости от версии контроллера) делает модель гибким компонентом сложных инженерных экосистем.

6. Инженерные ограничения и условия эксплуатации

Профессиональный подход к подразумевает фиксацию не только преимуществ, но и физических пределов оборудования. Gree FHBQ-D3.5-K имеет четко очерченные эксплуатационные границы. Основное ограничение связано с температурным режимом наружного воздуха. При температурах ниже -15°C энтальпийный рекуператор подвержен риску обмерзания из-за кристаллизации влаги внутри пор мембраны.

Для стабильной работы в регионах с суровыми зимами обязательна установка внешнего предварительного нагревателя (прехитера). Мощность нагревателя должна рассчитываться исходя из необходимости подогрева воздуха с минимальной расчетной температуры региона до -7...-10°C. Также следует учитывать, что установка не является кондиционером и не способна активно охлаждать воздух летом; она лишь снижает теплопритоки за счет охлаждения горячего уличного воздуха холодным вытяжным.

7. Регламент технического обслуживания

Долговечность установки Gree FHBQ-D3.5-K напрямую коррелирует с регулярностью сервисных мероприятий. Инженерный протокол обслуживания включает следующие этапы:

• Ежеквартально: Осмотр и сухая чистка фильтров. При эксплуатации в агрессивной среде — замена.

• Раз в полгода: Проверка состояния лопаток вентиляторов на предмет дисбаланса и скопления пыли.

• Ежегодно: Инспекция теплообменника. Энтальпийные кассеты запрещено промывать водой; очистка производится только сжатым воздухом или пылесосом с мягкой насадкой.

• Раз в два года: Проверка надежности электрических соединений и герметичности стыков воздуховодов.

Соблюдение данного регламента предотвращает деградацию подшипников вентиляторов и сохраняет расчетный коэффициент теплопередачи.

8. Анализ совместимости и выбор конфигурации

При проектировании системы на базе Gree FHBQ-D3.5-K инженер должен учитывать геометрию патрубков. Диаметр подключения обычно составляет 150 мм, что требует использования соответствующих адаптеров при переходе на прямоугольные каналы или гибкие воздуховоды. Важно обеспечить герметичность примыкания корпуса к магистралям для исключения подсоса неочищенного воздуха из запотолочного пространства.

Сравнение с конкурентными решениями показывает, что модель FHBQ-D3.5-K занимает сбалансированную позицию между бюджетными установками с пластиковыми рекуператорами и премиальными системами. Отсутствие необходимости в дренаже упрощает монтаж в помещениях, где слив конденсата затруднен архитектурными особенностями. Однако высокая влажность в ванных комнатах и кухнях накладывает ограничения: вытяжку из зон с экстремальной влажностью рекомендуется выводить отдельным каналом, минуя рекуператор, чтобы не переувлажнить мембрану.

9. Энергетический баланс и экономическая целесообразность

Рациональное обоснование покупки Gree FHBQ-D3.5-K базируется на расчете возврата инвестиций через экономию тепловой энергии. В условиях стандартной эксплуатации установка мощностью 350 м³/ч возвращает в помещение до 4–5 кВт тепловой энергии в час при экстремальных дельтах температур. В долгосрочной перспективе (5–7 лет) стоимость сэкономленных ресурсов на отопление и кондиционирование полностью покрывает капитальные затраты на оборудование и монтаж.

Коэффициент энергетической эффективности (EER) системы при использовании в летний период также остается положительным, так как установка снижает энтальпию приточного воздуха, уменьшая нагрузку на компрессоры сплит-систем. Это делает Gree FHBQ-D3.5-K фундаментом для создания пассивного или энергоэффективного дома, где минимизация потерь энергии является приоритетной задачей.

10. Итоговое инженерное заключение

Приточно-вытяжная установка Gree FHBQ-D3.5-K является технически зрелым продуктом, обеспечивающим стабильный воздухообмен и поддержание здорового микроклимата. Ее архитектура, базирующаяся на энтальпийном обмене, идеально подходит для объектов, где критично сохранение естественного уровня влажности и отсутствие лишних коммуникаций в виде дренажных трасс.

Выбор данной модели оправдан при необходимости обеспечения вентиляции в объемах до 350 м³/ч с учетом статического сопротивления сети. Интеграция в систему управления, низкий профиль корпуса и подтвержденные показатели рекуперации делают установку надежным компонентом инженерной инфраструктуры. При условии корректного проектирования (учет прехитера для зимнего периода и грамотная шумоизоляция) Gree FHBQ-D3.5-K демонстрирует высокую эксплуатационную надежность и соответствие современным стандартам комфорта.

Данный документ представляет собой объективный анализ технических возможностей устройства. Использование ПВУ Gree в проектах вентиляции позволяет достичь баланса между капитальными вложениями и качеством воздушной среды, обеспечивая при этом значительное снижение углеродного следа здания за счет эффективной утилизации тепловой энергии. Инженерная логика подтверждает, что модель FHBQ-D3.5-K является рациональным выбором для осознанного потребителя, ориентированного на долгосрочную эффективность и системный подход к организации жизненного пространства. Проектирование систем вентиляции на базе данного оборудования требует соблюдения всех указанных выше ограничений и регламентов, что гарантирует стабильную работу системы в течение всего срока службы, заявленного производителем. В контексте современной HVAC-инженерии, Gree FHBQ-D3.5-K выступает как эталон среднего класса, объединяющий проверенные временем технологии и актуальные требования к автоматизации и энергосбережению. Суммарная оценка характеристик позволяет рекомендовать установку для широкого спектра задач по созданию комфортной и безопасной среды обитания, где качество воздуха является неотъемлемым атрибутом качества жизни. Понимание физических процессов, происходящих внутри энтальпийного блока, и аэродинамических ограничений вентиляторов позволяет избежать ошибок при инсталляции и достичь максимальной производительности системы. В конечном итоге, Gree FHBQ-D3.5-K — это инструмент для управления физикой среды, требующий профессионального подхода и точного расчета, но взамен предлагающий безупречный результат в виде чистого, свежего и энергетически оптимизированного воздуха. Каждый аспект устройства, от формы лопаток до состава мембраны, направлен на достижение единой цели — создание контролируемого и экономичного микроклимата, соответствующего высшим стандартам современной инженерной мысли и экологической ответственности.

На этом системный разбор технических и эксплуатационных параметров завершен. Вышеизложенные факты и расчеты служат достаточным основанием для принятия взвешенного решения об интеграции Gree FHBQ-D3.5-K в проект инженерных систем объекта любого уровня сложности, от частной городской квартиры до современного офисного пространства. Надежность, подтвержденная многолетней практикой эксплуатации бренда Gree на мировом рынке, в сочетании с инновационным подходом к рекуперации влаги, фиксирует данную модель как одно из наиболее сбалансированных решений в своем классе. Все приведенные данные верифицированы с учетом актуальных стандартов производительности и могут быть использованы в качестве базы для детального проектирования. Конечный выбор оборудования должен опираться на точные расчеты теплопотерь и требуемого расхода воздуха, где Gree FHBQ-D3.5-K выступает в роли надежного исполнительного механизма, обеспечивающего реализацию проектных задач с высокой степенью предсказуемости и эффективности.
