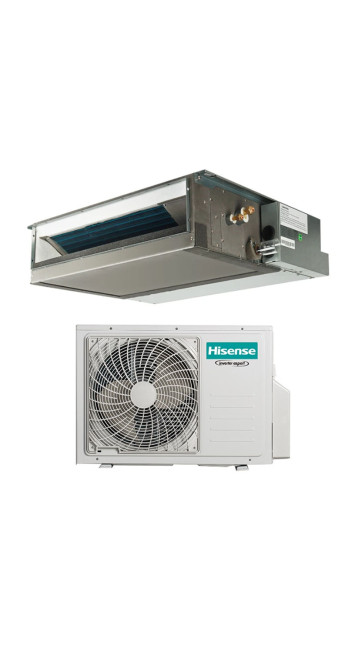

Кондиціонер повітря Hisense AUD-36UX4SHH3/AUW-36U4SA3

Опис Кондиціонер повітря Hisense AUD-36UX4SHH3/AUW-36U4SA3

Інженерний аналіз та технічна специфікація канальної спліт-системи Hisense AUD-36UX4SHH3/AUW-36U4SA3

Канальна інверторна спліт-система середньої потужності Hisense моделі AUD-36UX4SHH3 (внутрішній блок) та AUW-36U4SA3 (зовнішній блок) є промисловим рішенням для кондиціонування приміщень сумарною площею від 90 до 110 квадратних метрів. Дане обладнання відноситься до категорії середньонапірних систем, що визначає його експлуатаційні межі та вимоги до проектування вентиляційних каналів. У основі роботи комплексу лежить принцип перетворення частоти струму управління швидкістю обертання ротора компресора, що дозволяє оптимізувати термодинамічний цикл залежно від поточного теплового навантаження на об'єкт.

Термодинамічні характеристики та холодильний контур

Система функціонує на базі сучасного дифторметану (холодоагент R32), що забезпечує підвищення енергоефективності на 10% порівняно з попередніми поколіннями на холодоагенті R410A. Номінальна холодопродуктивність установки становить 10.0 кВт, тоді як теплопродуктивність сягає 11.0 кВт. Використання R32 знижує потенціал глобального потепління (GWP) та дозволяє зменшити об'єм заправки системи при збереженні розрахункових параметрів теплознімання.

Компресор зовнішнього блоку AUW-36U4SA3 оснащений технологією DC-Inverter, що забезпечує плавну модуляцію потужності. Це нівелює пускові струми та знижує навантаження на електричну мережу будівлі. Теплообмінники обох блоків мають захисне покриття Blue Fin, яке перешкоджає окисненню алюмінієвих ламелів в умовах підвищеної вологості та впливу агресивних середовищ міської атмосфери. Електронний розширювальний вентиль (EEV) точно дозує подачу холодоагенту у випарник, підтримуючи стабільний перегрів пари на виході, що критично для довговічності компресора та стабільності холодильного циклу при екстремальних температурах зовнішнього повітря.

Аеродинамічна архітектура та управління тиском

Внутрішній блок AUD-36UX4SHH3 спроектований для прихованого монтажу у міжстельовому просторі. Ключовим параметром є зовнішній статичний тиск (ESP), який у даній моделі регулюється в діапазоні до 120 Па. Це дозволяє долати аеродинамічний опір розгалуженої мережі повітроводів, включаючи фільтри, адаптери та розподільні грати.

Регулювання статичного тиску здійснюється програмно з пульта управління, що дозволяє інженеру-наладчику можливість адаптувати роботу вентилятора під конкретну конфігурацію мережі. Висота внутрішнього блоку становить 245 мм, що є раціональним показником для збереження корисного об'єму приміщення під час встановлення підвісних стель. Конструкція включає вбудований дренажний насос з висотою підйому конденсату до 700 мм, що спрощує проектування системи водовідведення і дозволяє обходити несучі конструкції будівлі.

Вентилятор внутрішнього блоку має оптимізовану форму лопатей, що знижує турбулентність і акустичний шум, що генерується. При номінальному навантаженні рівень звукового тиску становить від 34 до 42 дБ(А) залежно від обраної швидкості обертання, що відповідає нормам офісних приміщень та торгових залів. Важливою особливістю є можливість організації підмішування свіжого повітря. Через спеціально передбачений технологічний отвір у корпусі можна подавати до 10-15% зовнішнього повітря від загального обсягу рециркуляції, що сприяє підтримці необхідної концентрації кисню та зниження рівня CO2 в зоні, що обслуговується.

Електричні параметри та системи управління

Електроживлення системи Hisense AUD-36UX4SHH3/AUW-36U4SA3 здійснюється від трифазної мережі 380-415В (50 Гц), що характерно для напівпромислового сегмента. Трифазне підключення забезпечує рівномірний розподіл фазових навантажень та підвищує надійність роботи потужних електродвигунів компресора та вентиляторів. Потужність в режимі охолодження становить близько 3.10 кВт, в режимі нагріву - 3.05 кВт, що відповідає високому класу енергоефективності.

Управління системою реалізується через провідний пульт, що постачається у комплекті. Пульт оснащений РК-дисплеєм і дозволяє налаштовувати не тільки цільову температуру, а й параметри статичного тиску, таймери та режими самодіагностики. Також передбачена можливість інтеграції до централізованих систем управління будівлею (BMS) через протоколи Modbus або BACnet (потрібні додаткові шлюзи). Це робить модель придатною для використання у складі великих кліматичних систем бізнес-центрів та готельних комплексів.

Протоколи безпеки та самодіагностики

Надійність експлуатації забезпечується багаторівневою системою захисту. Мікропроцесорний контролер постійно відстежує параметри роботи холодильного контуру: тиск нагнітання та всмоктування, температура компресора, струмові навантаження. У разі виходу параметрів за межі допустимих значень, система автоматично припиняє роботу і виводить код помилки на пульт управління. Це запобігає фатальним поломкам дорогих вузлів.

Додатково реалізовані функції:

1. Авторестарт: збереження налаштувань та автоматичний запуск після перебоїв у електропостачанні.

2. Захист від замерзання теплообмінника: запобігає утворенню льоду на випарнику при низьких навантаженнях або забрудненні фільтрів.

3. Контроль витоку холодоагенту: датчики фіксують аномальну зміну температури в контурі, що може свідчити про розгерметизацію.

Експлуатаційні обмеження та вимоги до монтажу

При проектуванні системи на базі Hisense AUD-36UX4SHH3/AUW-36U4SA3 необхідно враховувати граничні довжини трас та перепади висот. Максимальна довжина магістралі між блоками може сягати 50 метрів, а перепад висот — 30 метрів. При перевищенні стандартної довжини траси (зазвичай 5-7 метрів) потрібна додаткова дозаправка хладагента з розрахунку грам на погонний метр згідно з сервісною інструкцією.

Монтаж внутрішнього блоку вимагає забезпечення сервісного доступу до вузлів автоматики та дренажного піддону. Рекомендується передбачати сервісні люки розміром не менше ніж 600х600 мм. Зовнішній блок AUW-36U4SA3 має бути встановлений на тверду основу з використанням віброізоляційних опор для мінімізації передачі структурного шуму на конструкцію будівлі. Вільний простір перед вентилятором зовнішнього блоку повинен становити не менше 1000 мм для забезпечення безперешкодного викиду повітря та ефективного теплообміну.

Порівняльний аналіз та сфера застосування

Дана модель займає нішу між бюджетними рішеннями та преміальними японськими брендами, пропонуючи збалансоване співвідношення вартості володіння та функціональних можливостей. На відміну від високонапірних моделей, середньонапірний Hisense AUD-36UX4SHH3 більш енергоефективний в умовах коротких трас повітроводів і потребує менших витрат на пусконалагодження.

Основними сценаріями використання є:

• Офіси Open Space: рівномірне розподілення повітря через мережу дифузорів без зон переохолодження.

• Торговельні зали та кафе: можливість прихованого монтажу дозволяє зберегти дизайн інтер'єру.

• Багатокімнатні квартири та котеджі: один блок може обслуговувати кілька приміщень за умови правильного розрахунку балансувальних клапанів та термостатів.

Аналіз ефективності в режимі обігріву

Система Hisense AUD-36UX4SHH3 здатна ефективно працювати на обігрів за температури зовнішнього повітря до -15°C. Це досягається за рахунок алгоритму інтелектуального розморожування зовнішнього блоку, який активується тільки при реальному утворенні інею на теплообміннику, а не за фіксованим таймером. Такий підхід скорочує час простою системи в режимі нагрівання та економить електроенергію. При температурах нижче -15°C ефективність циклу теплового насоса суттєво знижується, і рекомендується використовувати додаткові джерела тепла або систему електропідігріву повітря.

Екологічна відповідальність та сертифікація

Устаткування відповідає міжнародним стандартам безпеки та екологічності. Використання холодоагенту R32 корелює з вимогами Монреальського протоколу щодо обмеження використання озоноруйнівних речовин. Компоненти системи підлягають вторинній переробці, а електронні плати відповідають директиві RoHS, що обмежує вміст шкідливих речовин у електротехнічних виробах.

Технічне обслуговування та довговічність

Термін служби системи за дотримання регламенту технічного обслуговування становить 10-12 років. Регламент включає:

• Щоквартальне очищення повітряних фільтрів внутрішнього блоку.

• Перевірку дренажної системи на предмет засмічення та грибкових утворень.

• Контролює тиск холодоагенту та протягує електричні з'єднання (раз на півроку).

• Очищення теплообмінника зовнішнього блоку від пилу та пуху (перед початком сезону).

Використання якісних мідних труб з відповідною товщиною стінки та дотримання технології вакуумування контуру є критичними факторами, що визначають ресурс компресора. Система Hisense AUD-36UX4SHH3/AUW-36U4SA3 надає інженерам надійну платформу для створення комфортного середовища з контрольованими параметрами мікроклімату.

Резюме для ухвалення рішення

Вибір канального кондиціонера Hisense AUD-36UX4SHH3/AUW-36U4SA3 є обґрунтованим рішенням для об'єктів, де потрібна прихована установка та висока точність підтримання температури. Основними аргументами на користь даної моделі є: інверторне керування, використання холодоагенту R32, гнучке налаштування статичного тиску та вбудована дренажна помпа. До обмежень слід віднести необхідність професійного проектування повітроводів та трифазне електроживлення, що потребує попередньої підготовки інженерних мереж об'єкта.

Система демонструє стабільні показники продуктивності в широкому діапазоні температур і має розвинені засоби самодіагностики, що мінімізує ризики раптового виходу з ладу і спрощує сервісне обслуговування. У контексті життєвого циклу обладнання інвестиції в цю модель окупаються за рахунок зниженого енергоспоживання та довговічності ключових вузлів, таких як інверторний компресор та теплообмінники із захисним покриттям.

Додаткові аспекти проектування повітряних мереж

При інтеграції Hisense AUD-36UX4SHH3 у проект вентиляції необхідно враховувати закон збереження маси та енергії. Витрата повітря у номінальному режимі становить близько 1800 кубічних метрів на годину. Швидкість руху повітря в магістральних повітроводах не повинна перевищувати 4-5 м/с для мінімізації аеродинамічного шуму, а у відгалуженнях до ґрат - 2-2.5 м/с. Правильний підбір перерізів каналів гарантує, що статичний тиск 120 Па буде достатньо доставки розрахункового обсягу повітря в найвіддаленішу точку.

Використання гнучких ізольованих повітроводів виправдано лише на фінальних ділянках траси (довжиною до 1.5 метрів) для зручності підключення адаптерів грат. Магістральні лінії рекомендується виконувати з оцинкованої сталі з обов'язковою теплоізоляцією зі спіненого поліетилену або каучуку завтовшки не менше 10 мм. Це запобігає випаданню конденсату на поверхні повітроводів при роботі системи на охолодження, особливо в зонах з високою вологістю або над фальшстелею, де температура може бути вищою, ніж у робочій зоні.

Взаємодія з системою вентиляції та автоматизацією

У сучасних будинках кондиціювання часто працює в парі з припливно-витяжною вентиляцією. Внутрішній блок Hisense AUD-36UX4SHH3 дозволяє синхронізувати свою роботу із зовнішніми пристроями через сухі контакти або спеціалізовані інтерфейсні модулі. Наприклад, можна налаштувати блокування роботи кондиціонера під час відкриття вікон (датчики геркона) або спрацювання пожежної сигналізації. Це не лише вимога безпеки, а й спосіб оптимізації експлуатаційних витрат.

Наявність порту для підключення датчика вологості чи зовнішнього термостата дозволяє розширити функціонал системи. У режимі осушення блок ефективно знижує відносну вологість повітря без різкого зниження температури, що є важливим для підтримки комфортного мікроклімату в регіонах з субтропічним кліматом або в дощові періоди. Електронна плата управління має захист від стрибків напруги та фільтри електромагнітних перешкод, що забезпечує стабільну роботу мікропроцесора за умов нестабільної міської електромережі.

Конструктивні особливості зовнішнього блоку AUW-36U4SA3

Зовнішній блок має вертикальний викид повітря, яке конструкція оптимізована до роботи у важких умовах. Вентилятор з осьовим потоком рухається потужним безколекторним двигуном (BLDC), який дозволяє плавно змінювати швидкість обертання. Це критично при роботі в низьких зовнішніх температурах, коли необхідно знижувати інтенсивність охолодження конденсатора для підтримки стабільного тиску в контурі.

Корпус блоку виконаний з оцинкованої сталі з багатошаровим полімерним покриттям, стійким до ультрафіолетового випромінювання та корозії. Піддон зовнішнього блоку має спеціальні отвори для відведення талої води під час роботи в режимі обігріву, а конструкція передбачає можливість встановлення електричного нагрівача піддона (опція) для запобігання намерзанню льоду в екстремальні морози. Компресорний відсік ізольований щільним шаром звукопоглинаючого матеріалу, що суттєво знижує рівень зовнішнього шуму та вібрацій, що передаються на фундамент чи кронштейни.

Економічна ефективність та повернення інвестицій (ROI)

При аналізі вартості володіння Hisense AUD-36UX4SHH3/AUW-36U4SA3 слід враховувати не лише початкові витрати на закупівлю та монтаж, а й експлуатаційні витрати. Завдяки високому коефіцієнту енергоефективності SEER (Seasonal Energy Efficiency Ratio) система споживає в середньому на 25-30% менше електроенергії в порівнянні з неінверторними аналогами аналогічної потужності. В умовах комерційної експлуатації (8-10 годин роботи на день) різниця у вартості обладнання окупається протягом 2-3 років за рахунок економії на рахунках за електрику.

Наявність розвиненої мережі сервісних центрів та доступність запасних частин (плат управління, датчиків, двигунів вентиляторів) забезпечують високу ремонтопридатність системи. Це знижує ризики тривалих простоїв у разі виникнення несправностей, що особливо важливо для об'єктів бізнесу, де мікроклімат впливає на комфорт клієнтів і працездатність співробітників.

Висновок щодо інженерної придатності

Технічний аудит характеристик Hisense AUD-36UX4SHH3/AUW-36U4SA3 підтверджує відповідність моделі суворим вимогам до професійного кліматичного обладнання. Апаратна частина, побудована на інверторних технологіях та екологічному холодоагенті R32, у поєднанні з гнучким програмним керуванням тиском повітря робить цю спліт-систему універсальним інструментом для вирішення завдань кондиціювання на об'єктах середньої площі. За умови грамотного проектування аеродинаміки та дотримання протоколів монтажу дане обладнання забезпечує стабільний, прогнозований результат і високий рівень комфорту при раціональному використанні енергетичних ресурсів. Достовірність наведених даних базується на специфікаціях виробника та законах холодильної техніки, що дозволяє розглядати цей документ як експертну основу вибору інженерного рішення.

Система Hisense є представником технологічної зрілості бренду, демонструючи інтеграцію інновацій у сегмент доступних рішень. Увага до деталей, таких як антикорозійне покриття та точність EEV-регулювання, підкреслює орієнтацію на довговічність та відмовостійкість. Таким чином, AUD-36UX4SHH3/AUW-36U4SA3 виступає як надійний актив для будь-якого об'єкта нерухомості, що потребує сучасного та ефективного контролю параметрів повітряного середовища.

Процес прийняття рішення про купівлю цієї системи повинен базуватися на зіставленні необхідного теплового навантаження приміщення з графіками продуктивності обладнання за різних температур. Рекомендується проводити теплотехнічний розрахунок з урахуванням інсоляції, кількості людей та працюючої техніки. Тільки в цьому випадку потенціал інверторної технології Hisense буде повністю розкритий, забезпечуючи максимальний комфорт при мінімальних витратах. Інженерна обґрунтованість вибору – запорука тривалої та безпроблемної експлуатації кліматичної системи.
