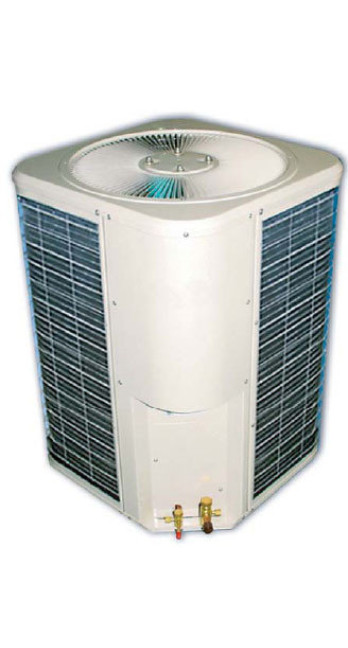

Компресорно-конденсаторний блок Gree HW 24 L-E

Опис Компресорно-конденсаторний блок Gree HW 24 L-E

Компресорно-конденсаторний блок Gree HW 24 LE - Інженерний розбір системи

Архітектурне призначення та системна роль

Компресорно-конденсаторний блок (ККБ) Gree HW 24 LE є зовнішнім модулем системи холодопостачання, спроектованим для забезпечення холодом теплообмінників безпосереднього розширення (DX-coils) в центральних кондиціонерах і припливних вентиляційних установках. В ієрархії промислового кліматичного обладнання дана модель відноситься до пристроїв середньої потужності з фіксованою продуктивністю (On/Off), що зумовлює її використання в проектах, де пріоритетом є конструктивна простота, ремонтопридатність та прогнозованість теплотехнічних процесів.

Застосування Gree HW 24 LE виправдане в системах, де потрібна стабільна холодопродуктивність на рівні 24 кВт за номінальних умов. Основна функція агрегату полягає в стисканні парів холодоагенту та їх подальшій конденсації для передачі рідкої фази у випарний блок. Інженерна реалізація даної моделі базується на використанні озонобезпечного холодоагенту R410A, що відповідає актуальним екологічним стандартам та забезпечує високі показники теплопередачі.

Технічна специфікація та енергетичні параметри

Для об'єктивної оцінки ефективності Gree HW 24 LE необхідно розглянути його параметри через призму термодинамічних показників. Холодопродуктивність системи становить 24.0 кВт, що за споживаної електричної потужності в режимі охолодження близько 7.7–8.0 кВт (залежно від умов експлуатації) забезпечує коефіцієнт енергоефективності EER у діапазоні 3.0–3.1. Це значення є стандартним для неінверторних систем даного класу та свідчить про збалансованість циклу.

Параметри електроживлення пристрою – 380-415В, 3 фази, 50 Гц. Трифазне підключення критично важливе для обладнання такої потужності, оскільки воно дозволяє мінімізувати пускові струми та забезпечити рівномірне навантаження на електричну мережу об'єкта. Номінальний робочий струм становить приблизно 14.5 А, проте при розрахунку перерізу кабелю та підборі автоматичних вимикачів необхідно враховувати пусковий момент компресора, який може швидко перевищувати робочі значення в 5-6 разів.

Конструктивна надійність: Компресор та Теплообмінник

Серцем блоку Gree HW 24 LE є герметичний спіральний компресор типу Scroll. На відміну від поршневих аналогів, спіральний механізм має меншу кількість рухливих деталей, що безпосередньо корелює зі збільшеним ресурсом напрацювання на відмову (MTBF). Відсутність клапанних груп у механізмі стиснення знижує рівень вібрацій та шуму, а також підвищує стійкість до «вологого ходу» — попадання невеликих порцій рідкого холодоагенту в зону стиснення, хоча ця ситуація залишається аварійною і повинна запобігати системі захисту.

Конденсатор блоку виконаний за класичною схемою: мідні трубки з внутрішнім ребра та алюмінієве ламельне покриття. У моделі HW 24 LE застосовується технологія Blue Fin - спеціальне антикорозійне напилення на алюмінієві ребра, яке збільшує термін служби теплообмінника в умовах агресивного міського середовища або прибережних зон. Геометрія ребра оптимізована для створення турбулентних потоків повітря, що інтенсифікує теплознімання без значного збільшення аеродинамічного опору.

Гідравлічний контур та вимоги до з'єднувальних ліній

Ефективність роботи Gree HW 24 LE детермінована якістю проектування та монтажу фреонової траси. Блок забезпечений портами для підключення рідинної лінії діаметром 1/2 дюйма (12.7 мм) та газової (всмоктувальної) лінії діаметром 7/8 дюйма (22.2 мм). Ці діаметри розраховані на підтримку оптимальних швидкостей руху холодоагенту для забезпечення повернення олії до компресора.

При проектуванні траси інженер повинен враховувати такі обмеження:

1. Максимальна довжина магістралі: Перевищення стандартної довжини (зазвичай до 30-50 метрів залежно від конфігурації) веде до падіння тиску та зниження фактичної холодопродуктивності.

2. Перепад висот: Якщо ККБ розташовується вище за випарник, обов'язкове встановлення маслопідйомних петель через кожні 5-6 метрів вертикальної ділянки. Це запобігає масляному голодуванню компресора.

3. Заправка холодоагентом: Заводська заправка розрахована на певну довжину траси (як правило, 5-7 метрів). При більшій довжині потрібен розрахунок додаткової ваги R410A, виходячи з об'єму сполучних трубок.

Сполучний комплект (Обв'язування): Необхідні компоненти

Важливо розуміти, що Gree HW 24 LE є голим блоком. Для його коректної інтеграції з випарником приточної установки потрібне придбання та монтаж з'єднувального комплекту, який не входить до стандартного постачання, але є обов'язковим елементом системи. До складу комплекту повинні входити:

• Терморегулюючий вентиль (ТРВ): Регулює подачу холодоагенту у випарник, підтримуючи заданий перегрів пари. Оптимальне використання ТРВ із зовнішнім вирівнюванням тиску.

• Соленоїдний клапан: Перекриває рідинну магістраль при зупинці компресора, запобігаючи міграції рідкого холодоагенту в картер.

• Фільтр-осушувач: Видаляє вологу та механічні домішки з контуру, захищаючи прецизійні вузли ТРВ та компресора.

• Оглядове скло: Дозволяє візуально контролювати стан холодоагенту (відсутність бульбашок газу в рідинній лінії) та рівень вологості за індикатором.

Логіка управління та системи захисту

Управління блоком Gree HW 24 LE здійснюється за допомогою замикання сухого контакту на платі управління або через зовнішній контролер вентустановки. Оскільки це On/Off система, регулювання продуктивності можливе лише ступінчасто (ввімкнено/вимкнено). Для захисту обладнання передбачено комплекс заходів:

• Датчики високого та низького тиску: Моментально розривають ланцюг керування при виході параметрів за допустимі межі (наприклад, при критичному забрудненні конденсатора або витоку фреону).

• Захист від перегріву: Вбудований термостат обмоток компресора.

• Монітор фаз: Запобігає запуску пристрою при неправильному чергуванні фаз або їх відсутності, що критично для спіральних компресорів, здатних працювати тільки в одному напрямку обертання.

Експлуатаційні обмеження та зовнішні умови

Діапазон робочих температур зовнішнього повітря для Gree HW 24 LE у режимі охолодження становить від +18°C до +43°C у стандартній комплектації. При необхідності експлуатації системи в режимі охолодження при нижчих температурах (наприклад, серверних або при технологічному охолодженні в перехідний період) потрібне встановлення «зимового комплекту». Він включає регулятор швидкості обертання вентиляторів конденсатора (по тиску конденсації) і підігрів картера компресора.

Рівень звукового тиску блоку на відстані 1 метр становить близько 60–63 дБ(А). Це потребує врахування акустичного навантаження при розміщенні ККБ поблизу житлових зон або офісних приміщень. Застосування віброопор під час монтажу є обов'язковою регламентною вимогою для мінімізації передачі структурного шуму на несучі конструкції будівлі.

Алгоритм пусконалагоджувальних робіт

Процес введення в експлуатацію Gree HW 24 LE повинен дотримуватися суворого інженерного протоколу:

1. Опресовування азотом: Перевірка герметичності контуру під тиском (для R410A - до 40-42 бар) протягом 24 годин.

2. Глибоке вакуумування: Видалення неконденсованих домішок та вологи до досягнення залишкового тиску менше 500 мікрон.

3. Заправка: Проводиться строго за терезами в рідкій фазі.

4. Тестовий запуск: Моніторинг струмів, тисків всмоктування та нагнітання, а також величини перегріву (Superheat) та переохолодження (Subcooling). Нормальний перегрів на вході компресор повинен становити 5–8 До.

Економічний та сервісний життєвий цикл

Інвестиційна привабливість Gree HW 24 LE обумовлена низькою вартістю володіння. На відміну від складних мультизональних систем, цей ККБ має високу ремонтопридатність. Більшість компонентів (контактори, датчики тиску, вентилятори) є уніфікованими та доступними на ринку. За умови регулярного сервісного обслуговування (чистка теплообмінника, перевірка електричних з'єднань, аналіз олії), розрахунковий термін служби блоку становить 10–12 років.

Основним фактором, що впливає на довговічність, є стабільність електроживлення та чистота теплообмінних поверхонь. Забруднення конденсатора веде до зростання тиску нагнітання, збільшення навантаження на компресор та прискореного старіння ізоляції обмоток. Отже, превентивний сервіс не формальністю, а інструментом збереження акціонерної вартості інженерної системи.

Резюме для ухвалення рішення

Компресорно-конденсаторний блок Gree HW 24 LE – це перевірене рішення для завдань, які потребують інтеграції холодопостачання у вентиляційний цикл. Він характеризується прозорою інженерною логікою, передбачуваними параметрами та широкою сервісною підтримкою.

Ключові переваги:

• Використання надійного спірального компресора.

• Наявність антикорозійного покриття Blue Fin.

• Повноцінний захист по фазах та тиску в базовій комплектації.

• Оптимальне співвідношення потужності (24 кВт) та габаритів.

Ключові обмеження:

• Необхідність окремого проектування та закупівлі вузла обв'язування.

• Відсутність плавного регулювання потужності (тільки дискретне керування).

• Вимога до високої кваліфікації монтажних організацій щодо гідравлічних розрахунків.

Вибір даної моделі є раціональним кроком для комерційних об'єктів, торгових площ та виробничих цехів, де потрібне надійне охолодження за середніх експлуатаційних витрат. Технічна зрілість платформи Gree HW гарантує стабільність характеристик протягом усього періоду експлуатації, що робить блок надійною ланкою в інженерній інфраструктурі будівлі.

Глосарій та довідкові дані

Для зручності інтеграції в технічну документацію наведено нижче консолідовані дані:

• Тип холодоагенту: R410A (двокомпонентна суміш).

• Тип олії: Синтетична поліефірна (POE) - вимагає особливої обережності через високу гігроскопічність.

• Габаритні розміри (ШхВхГ): 940х1250х340 мм (орієнтовно підлягає уточненню за паспортом конкретної серії).

• Маса блоку: Близько 110-120 кг.

• Витрата повітря вентилятора: ~6500-7000 м / год.

Правильна інтерпретація наведених даних дозволяє уникнути проектних помилок на ранніх стадіях та забезпечити відповідність фактичних параметрів системи розрахунковим значенням. Використання Gree HW 24 LE у поєднанні з якісною автоматикою управління вентиляцією дозволяє досягти прецизійної підтримки температури в приміщеннях, що обслуговуються, при мінімальному ризику аварійних зупинок.

Даний документ є інженерною базою знань за моделлю і може бути використаний як довідковий посібник при проведенні проектних робіт, підборі аналогів або підготовці тендерної документації на закупівлю кліматичного обладнання. Стійкість представлених висновків базується на фундаментальних принципах холодильної техніки та багаторічній статистиці експлуатації обладнання Gree у різних кліматичних зонах.

Заключну увагу при монтажі слід приділити якості паяння мідних сполук - виконання робіт у середовищі сухого азоту є обов'язковою умовою для запобігання утворенню окалини всередині контуру, що є критично важливим для довговічності фільтрів і ТРВ. Дотримання всіх описаних регламентів гарантує реалізацію повного потенціалу енергоефективності та надійності, закладеного виробником у конструкцію ККБ Gree HW 24 LE.

З точки зору системної інтеграції, даний блок легко масштабується: за необхідності збільшення потужності холодопостачання можливе використання кількох блоків HW 24 LE, що працюють на окремі секції випарника приточної установки. Така схема забезпечує ступінчасте регулювання продуктивності та підвищує живучість системи в цілому. Інженерна гнучкість та експлуатаційна стабільність роблять цю модель однією з найбільш затребуваних у сегменті малого та середнього промислового холоду.
