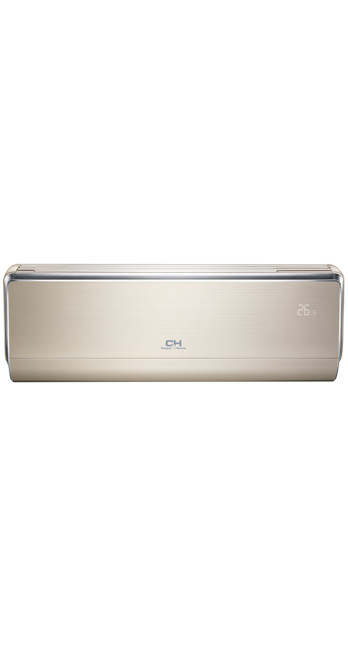

Опис Кондиціонер повітря Cooper&Hunter CHML-IW18VNK

Інженерна специфікація та аналіз внутрішнього блоку мульти-спліт системи Cooper&Hunter CHML-IW18VNK (Veritas)

Цей документ є фундаментальним технічним аналізом настінного внутрішнього блоку Cooper&Hunter моделі CHML-IW18VNK. Огляд розроблений для інженерів-проектувальників, монтажників та користувачів, які формують конфігурацію мульти-спліт системи для об'єктів житлової та комерційної нерухомості. Важливе примітка: Дане обладнання не є автономним кондиціонером і призначене виключно для роботи у складі інверторних мультисистем серії Nordic Multi Light (зовнішні блоки CHML-U).

1. Архітектурна класифікація та позиціонування

Модель CHML-IW18VNK класифікується як настінний внутрішній блок інверторної мульти-спліт системи . Індекс «18» вказує на номінальну холодопродуктивність 18 000 BTU/h, що відповідає 5.0 кВт по холоду та 5.3 кВт по теплу. Індекс VNK означає приналежність до дизайн-серії Veritas (оновлена генерація NG), уніфікованої з популярною лінійкою побутових спліт-систем.

Це "важка артилерія" у лінійці внутрішніх блоків. Пристрій призначений для обслуговування найбільших зон у квартирі або будинку: просторих віталень, квартир-студій, переговорних кімнат або холів площею 45-55 м ². Використання уніфікованого дизайну Veritas дозволяє зберегти єдину стилістику інтер'єру, якщо в інших кімнатах встановлені звичайні спліт-системи цієї серії.

2. Інтеграція до екосистеми Nordic Multi Light

Внутрішній блок у мульти-спліт системі – це не просто вентилятор із теплообмінником, а інтелектуальний термінал керування кліматом.

Протокол комунікації

Блок з'єднується із зовнішнім агрегатом (CHML-U) за допомогою 4-жильного міжблочного кабелю. Цифровою шиною передаються дані про:

1. Різниці температур (Delta T): Різниця між уставкою користувача та реальною температурою в кімнаті.

2. Температура випарника: Дані з трубних сенсорів для контролю перегріву/переохолодження.

3. Команди: Запит на підвищення або зниження частоти компресора та ступеня відкриття електронного розширювального вентиля (EEV) на відповідному порту зовнішнього блоку.

Результат: Блок CHML-IW18VNK "замовляє" рівно стільки фреону, скільки потрібно для погашення теплоприток у 50-метровій кімнаті, не впливаючи на роботу блоків у сусідніх спальнях.

3. Аеродинаміка та Продуктивність

Для ефективного кондиціювання 50 м ² потрібно прокачувати значні обсяги повітря.

Вентиляторна група

Блок оснащений широким тангенціальним вентилятором із асиметричними лопатями.

• Витрата повітря: На максимальній швидкості блок видає до 850 м / год. Це дозволяє створити потужний конвективний потік, що пробиває повітря на довжину до 10-12 метрів, що є важливим для витягнутих приміщень.

• Шум: Незважаючи на потужність, рівень шуму оптимізовано. У тихому режимі він становить близько 28-30 дБ(А). На турбо-режимі шум зростає до 45 дБ(А), що платою за продуктивність (фізику потоку не обдурити).

Управління потоком

Широкі жалюзі мають збільшений кут розкриття.

• Охолодження: Потік прямує паралельно до стелі, осідаючи "холодним душем" далеко від людей.

• Обігрів: Потік прямує вертикально вниз, прогріваючи підлогу та нижні шари повітря.

4. Система фільтрації та гігієна: CH 7-SKY

Модель успадковує преміальну систему очищення повітря від серії Veritas.

CH 7-SKY Technology

Комплексна система фільтрації, що складається з 7 шарів різної дії:

1. Acaro-Clean: Просочення, що вбиває пилових кліщів.

2. Argentum Ion: Іони срібла для антисептичної обробки.

3. Catechin Absorb: Блокує активність вірусів (з урахуванням чайного листа).

4. Chitin Protect: Хітозановий шар проти бактерій.

5. Stop Formaldehyde: Видаляє леткі органічні сполуки (меблі, дим).

6. Super Vitamin C: Генерація антиоксидантів (маркетингова, але приємна функція).

7. ECO-Fresh: Електростатичний пиловловлюючий фільтр.

Примітка інженера: Для блоку, що прокачує 800 кубів на годину, критично важлива чистота фільтра грубого очищення (сітки). Її необхідно мити кожні 2 тижні, інакше продуктивність впаде, а ризик обмерзання зросте.

Самоочищення (Double Self-Clean)

Технологія заморожування теплообмінника. При активації блок швидко охолоджує пластини до інею, потім різко нагріває їх. Тала вода змиває бруд у дренаж, після чого вентилятор просушує начинки, запобігаючи плісняві.

5. Управління та Smart-функції

CHML-IW18VNK – це сучасний IoT-гаджет.

Вбудований Wi-Fi

Модуль Wi-Fi інтегрований у плату керування. Через додаток Ewpe Smart / Smart Life користувач може:

• Керувати кліматом віддалено (включити охолодження великої вітальні перед приїздом гостей).

• Налаштувати тижневі таймери.

• Інтегрувати блок до Google Home / Amazon Alexa.

Функція I-Feel

У пульті дистанційного керування вбудовано додатковий термодатчик.

• Логіка: Зазвичай кондиціонер вимірює температуру під стелею (де висить блок). Там повітря завжди тепліше/холодніше, ніж у зоні дивана. При активації I-Feel блок орієнтується на температуру біля пульта, забезпечуючи точний клімат там, де користувач.

6. Технічні вимоги до монтажу

Інтеграція блоку 18-го типорозміру мульти-систему має свої нюанси.

Фреонові магістралі

• Діаметри: Рідина - 1/4 "(6.35 мм), Газ - 1/2" (12.7 мм).

• Більшість мульти - спліт зовнішніх блоків мають газові порти 3/8" (9.52 мм). Для підключення 18-го блоку (у якого порт 1/2") часто потрібне використання перехідника (адаптера) 3/8 -> 1/2, який накручується на порт зовнішнього блоку. Це штатна ситуація, прописана у мануалі.

Дренаж

Блок генерує до 1.5-2.0 літрів конденсату за годину при активному охолодженні. Дренажна магістраль повинна бути прокладена з ухилом не менше 1-2% і бажано виведена в каналізацію через сифон, щоб запахи не потрапляли до кімнати.

7. Енергоефективність та Споживання

Сам собою внутрішній блок споживає мінімум енергії (тільки двигун вентилятора і електроніка — близько 30-50 Вт). Основне споживання посідає зовнішній блок. Однак завдяки ефективному теплообміннику та інверторному управлінню CHML-IW18VNK дозволяє зовнішньому блоку працювати з високим COP/EER , забезпечуючи клас A++ для всієї системи.

8. Дизайн та Ергономіка

Візуально блок ідентичний популярній серії Veritas.

• Корпус: Глянцевий білий пластик високої якості.

• Дисплей: Прихований (Mirage) LED-дисплей просвічує крізь пластик по центру панелі. Його можна вимкнути з пульта (режим "Light") для сну.

• Габарити: Блок 18 типорозміру досить великий (ширина близько 970 мм). Це потрібно враховувати при виборі місця на стіні (запаси до стелі та бічних стін).

9. Резюме та Сценарії використання

Внутрішній блок Cooper&Hunter CHML-IW18VNK це потужний інструмент для створення комфорту у великих приміщеннях.

Ідеальні сценарії:

1. Вітальня-кухня: У сучасних плануваннях (Open Space) площа часто сягає 40-50 м ². Цей блок впорається з теплопритоками від плити, людей та вікон.

2. Офіс: Переговорна кімната чи кабінет керівника.

3. Перший поверх котеджу: Часто робиться єдиним простором, що потребує потужного джерела холоду/тепла.

Аргументи «ЗА»:

• Потужність: Чесні 5 кВт.

• Управління: Wi-Fi та I-Feel у базі.

• Гігієна: Просунута система фільтрів.

• Естетика: Перевірений дизайн Veritas.

Вердикт: Найкращий вибір для комплектації мульти-спліт системи Cooper&Hunter, коли потрібно закрити питання клімату у найбільшому приміщенні об'єкта.
