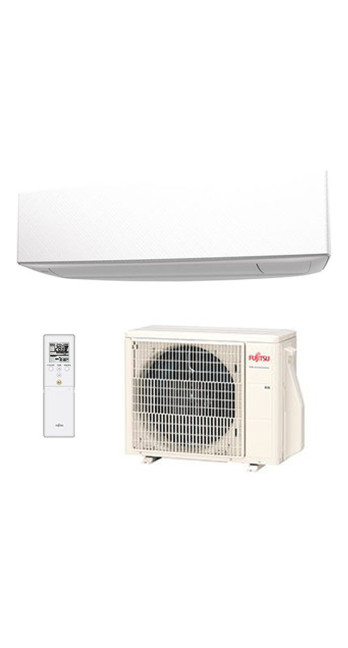

Кондиціонер повітря Fujitsu ASYG09KETA/AOYG09KETA

Опис Кондиціонер повітря Fujitsu ASYG09KETA/AOYG09KETA

Інженерний аналіз системи Fujitsu ASYG09KETA/AOYG09KETA: Архітектура, термодинаміка та експлуатаційні характеристики

Модель ASYG09KETA/AOYG09KETA є високотехнологічним рішенням в сегменті побутових спліт-систем, розроблене японською корпорацією Fujitsu General. Дана установка відноситься до серії Designer (KETA), де інженерні задачі оптимізації повітряних потоків інтегровані в специфічну естетику корпусу. У рамках цього документа розглядаються ключові вузли системи, її енергетичний профіль та експлуатаційні можливості, що дозволяє сформувати об'єктивне уявлення про придатність обладнання для конкретних сценаріїв використання.

1. Термодинамічний цикл та робоча речовина

Основою функціонування Fujitsu ASYG09KETA є холодильний цикл, який використовує дифторметан (R32). Перехід на цей холодоагент обумовлений не лише вимогами екологічної безпеки, а й термодинамічних переваг. R32 має більш високу теплопровідність і меншу в'язкість у порівнянні з R410A. Це дозволяє системі працювати при меншій заправці холодоагенту (на 10–30% менше за масою), знижуючи навантаження на компресор та підвищуючи загальну енергоефективність. Щільність R32 сприяє інтенсивному теплообміну у випарнику та конденсаторі, що є критично важливим для підтримки стабільної холодопродуктивності в умовах високих зовнішніх температур.

2. Архітектура компресора та керування потужністю

Серцем зовнішнього блоку AOYG09KETA є інверторний ротаційний компресор постійного струму. На відміну від традиційних систем типу on/off, інвертор Fujitsu реалізує технологію I-PAM (Inverter-Power Acceleration Management) та V-PAM (Vector-Power Acceleration Management).

Технологія V-PAM дозволяє контролювати магнітний потік компресора як реального часу. При запуску електроніка збільшує напругу для швидкого виходу задану частоту обертання, що скорочує час досягнення цільової температури. Після стабілізації параметрів система знижує частоту, переходячи до режиму підтримки з мінімальним споживанням енергії. Така логіка управління мінімізує електромагнітні перешкоди та знижує вібрації зовнішнього блоку, що продовжує термін служби підшипників та обмоток електродвигуна. Використання векторного управління забезпечує плавніший синусоїдальний струм, що підвищує ККД двигуна на низьких оборотах.

3. Конструкція внутрішнього блоку та гібридний теплообмінник

Внутрішній блок ASYG09KETA відрізняється унікальною внутрішньою геометрією. Для досягнення компактних розмірів без втрати ефективності Fujitsu застосувала гібридний теплообмінник високої густини. У даній конструкції використовуються мідні трубки зменшеного діаметра (5 мм і 7 мм), що збільшує кількість рядів та загальну площу поверхні теплообміну при збереженні габаритів блоку.

Вертикальне розташування трубок та їх щільне ребра алюмінієвими ламелями забезпечують рівномірний розподіл температури по всій площі випарника. Це запобігає локальному обмерзанню та сприяє більш ефективному осушенню повітря в режимі охолодження. Ламелі мають спеціальне гідрофільне покриття, яке перешкоджає затримці крапель води між ребрами, забезпечуючи безперешкодний прохід повітря та знижуючи ризик розвитку бактеріальної флори.

4. Аеродинаміка та акустичні параметри

Одним із найскладніших інженерних завдань при проектуванні серії Designer була мінімізація шуму при збереженні потужного повітряного потоку. У моделі ASYG09KETA застосовано вентилятор збільшеного діаметра з перехресним потоком (cross-flow fan). Лопаті вентилятора мають специфічну зазубрену форму, яка розбиває турбулентні завихрення, що виникають при обертанні.

У режимі Quiet рівень звукового тиску внутрішнього блоку складає всього 20 дБ(А). Для порівняння, це відповідає порогу чутності людського вуха у тихій бібліотеці. Низькочастотний гул практично відсутній завдяки точному балансуванню крильчатки та використанню гумових віброізоляторів у місцях кріплення двигуна вентилятора. Зовнішній блок також спроектований з урахуванням акустичного комфорту: форма лопатей осьового вентилятора оптимізована для зниження опору повітря, що дозволяє знизити шум до 46 дБ(А) в стандартному режимі.

5. Сезонна енергоефективність

Для оцінки реальних експлуатаційних витрат слід орієнтуватися на коефіцієнти сезонної ефективності SEER (охолодження) та SCOP (нагрів). Для Fujitsu ASYG09KETA значення SEER становить 7.4 (клас A++), а SCOP – 4.1 (клас A+). Ці цифри вказують на те, що на кожен витрачений кіловат електроенергії система видає в середньому 7.4 кВт холоду або 4.1 кВт тепла протягом сезону.

Високі показники досягаються за рахунок інтелектуального алгоритму розморожування зовнішнього блоку в режимі обігріву. Система аналізує температуру теплообмінника та зовнішнього повітря, запускаючи цикл відтавання тільки за реальної необхідності, а не за таймером. Це економить електроенергію та підтримує стабільну температуру в приміщенні. Граничні робочі температури системи: від -10°C до +46°C на охолодження та від -15°C до +24°C на обігрів, що робить модель універсальною для помірного клімату.

6. Система фільтрації та підтримання якості повітря

Внутрішній блок оснащений багаторівневою системою очищення повітря, що включає фільтри тонкого очищення.

• Іонний дезодоруючий фільтр: Працює за рахунок окислення та поглинання запахів з використанням керамічних частинок із наддрібними порами. Ефективно нейтралізує тютюновий дим, запахи свійських тварин та побутової хімії.

• Яблучно-катехіновий фільтр: Використовує статичну електрику для уловлювання дрібних частинок пилу, спор цвілі та мікроорганізмів. Поліфенольні сполуки (катехін), вилучені з яблук, пригнічують активність бактерій на молекулярному рівні, руйнуючи клітинні мембрани.

Важливою особливістю є функція самоочищення внутрішнього блоку. Після вимкнення кондиціонера вентилятор продовжує працювати деякий час, просушуючи теплообмінник та внутрішні поверхні корпусу. Це критично важлива процедура, що запобігає утворенню плісняви та неприємних запахів у вологому середовищі випарника.

7. Розумне управління та інтерфейс користувача

Fujitsu ASYG09KETA підтримує віддалене керування через інтерфейс Wi-Fi (опція або вбудований модуль залежно від регіонального постачання). Програма FGLair дозволяє не тільки налаштовувати температуру та режими, а й відстежувати помилки в роботі системи через коди самодіагностики.

У пульті керування реалізована логіка «10°C HEAT», яка дозволяє підтримувати мінімальну позитивну температуру у приміщенні під час відсутності господарів. Це особливо актуально для заміських будинків, запобігаючи замерзанню інженерних комунікацій за мінімального споживання ресурсів. Режим Powerful активує роботу компресора і вентилятора на максимальних обертах протягом 20 хвилин для швидкої зміни мікроклімату, після чого система автоматично повертається в раніше заданий режим.

8. Інженерні вимоги до монтажу

Надійність роботи системи залежить від дотримання регламентів установки. Для моделі ASYG09KETA/AOYG09KETA встановлено такі обмеження:

• Максимальна довжина траси: 20 метрів.

• Максимальний перепад висот між блоками 15 метрів.

• Діаметри труб: рідинна лінія - 1/4", газова лінія - 3/8".

Важливо враховувати, що заводське заправлення холодоагенту розраховане на трасу до 15 метрів. При перевищенні цього значення потрібна додаткова дозаправка R32 із розрахунку 20 грамів на кожен метр лінії. Вакуумування системи перед запуском є обов'язковим етапом, оскільки наявність неконденсованих домішок і вологи в контурі призведе до хімічної деградації олії та передчасного виходу з ладу компресора. Електроживлення підводиться до зовнішнього блоку, що вимагає прокладання відповідного кабелю (зазвичай 3x1.5 мм²) та встановлення автоматичного вимикача номіналом 10-16 А.

9. Аналіз довговічності та сервісного обслуговування

Fujitsu General застосовує жорсткі стандарти контролю якості на всіх етапах виробництва. Плати керування захищені шаром силіконового лаку для запобігання корозії та коротких замикань через конденсат або комах. Теплообмінник зовнішнього блоку має антикорозійне покриття Blue Fin, що підвищує його стійкість до сольового туману та агресивних атмосферних опадів.

Задля збереження гарантійних зобов'язань та забезпечення заявленого ресурсу (10–12 років) рекомендується проведення щорічного сервісного обслуговування. Регламент включає чищення дренажної системи, перевірку тиску в контурі, протяжку електричних контактів та антибактеріальну обробку випарника. Своєчасне очищення фільтрів користувачем (раз на 2 тижні) знижує статичний опір системи, зменшуючи навантаження на двигун вентилятора та оптимізуючи енергоспоживання.

10. Зіставлення показників з ринковими аналогами

При порівнянні ASYG09KETA з конкурентами в аналогічному ціновому сегменті виділяється баланс між габаритами та продуктивністю. Багато «дизайнерських» моделей жертвують ефективністю заради тонкого корпусу. Fujitsu пішла іншим шляхом, створивши квадратний профіль блоку, що дозволило розмістити масивний теплообмінник та великий вентилятор, зберігши при цьому естетичну привабливість. Це інженерне рішення забезпечує перевагу у швидкості охолодження та тиші роботи порівняно з більш тонкими конкурентами.

11. Економічний та експлуатаційний вердикт

Інвестиція в Fujitsu ASYG09KETA виправдана для приміщень площею до 25 квадратних метрів з високими вимогами до акустичного комфорту та якості повітря. Система демонструє стабільну роботу в широкому діапазоні напруги, проте для захисту чутливої інверторної електроніки рекомендується використання стабілізатора в регіонах з нестабільними електромережами.

Технічна складність агрегату компенсується високою надійністю та низькими експлуатаційними витратами. Використання холодоагенту R32 робить систему актуальною на десятиліття вперед у контексті екологічних норм, що посилюються. Ця модель не є бюджетним рішенням, але її вартість повністю корелює із закладеним інженерним ресурсом та якістю компонентів.

12. Сценарії застосування: від спальні до офісу

Завдяки вкрай низькому рівню шуму (20 дБ), модель ASYG09KETA є пріоритетним вибором для спалень та дитячих кімнат. Спрямований повітряний потік можна відрегулювати таким чином, щоб унеможливити пряме попадання холодного повітря на ліжко. Горизонтальні жалюзі мають широкий кут охоплення, забезпечуючи рівномірне перемішування повітряних мас.

В офісних приміщеннях перевагою стане висока швидкість виходу на режим та ефективна фільтрація, що знижує концентрацію пилу та алергенів. Компактний зовнішній блок дозволяє проводити установку на обмежених просторах фасадів, не порушуючи архітектурного вигляду будівлі.

13. Аналіз компонентів: електронний розширювальний вентиль (EEV)

Важливим елементом системи є електронний розширювальний вентиль (EEV) у зовнішньому блоці. На відміну від капілярних трубок, що використовуються в дешевих моделях, EEV дозволяє точно дозувати подачу холодоагенту у випарник залежно від поточного теплового навантаження. Це забезпечує прецизійну підтримку температури з точністю до 0.5°C і запобігає потраплянню рідкого холодоагенту в компресор, що значно підвищує загальну надійність контуру холодильного.

Мікропроцесорна система управління безперервно опитує датчики температури на вході та виході з випарника, обчислюючи величину перегріву. На основі цих даних контролер миттєво змінює положення голки клапана EEV, оптимізуючи заповнення теплообмінника холодоагентом. Таке динамічне регулювання є ключем до високої сезонної енергоефективності системи.

14. Конструкція корпусу: матеріали та складання

Пластик внутрішнього блоку ASYG09KETA відрізняється високою механічною міцністю та стійкістю до ультрафіолетового випромінювання. Згодом корпус не жовтіє і не починає тріщати при тепловому розширенні/стисненні під час циклів нагрівання або охолодження. Щільне припасування деталей мінімізує паразитні вібрації. Передня панель легко знімається для доступу до фільтрів та обслуговування, при цьому елементи кріплення виконані із запасом міцності для багаторазових маніпуляцій.

15. Програмні алгоритми захисту

Система оснащена комплексом програмного захисту. При виявленні витоку холодоагенту або критичного перегріву компресора автоматика миттєво припиняє роботу, надаючи відповідний код помилки на індикаторну панель. Також реалізовано захист від частих пусків компресора (затримка 3 хвилини), що запобігає його навантаженню при короткочасних збоях в електроживленні.

Функція автоматичного перезапуску (Auto Restart) відновлює роботу системи із збереженням усіх налаштувань після відновлення подачі електроенергії. Це особливо важливо для серверних чи технічних приміщень малої потужності, де кондиціонер працює у режимі 24/7.

16. Екологічний слід та утилізація

Fujitsu General дотримується політики зниження впливу на довкілля. Упаковка обладнання виконана з матеріалів, що переробляються. Високий клас енергоефективності сприяє зниженню викидів CO2, пов'язаних з виробництвом електроенергії. Після закінчення терміну служби більшість компонентів системи (мідь, алюміній, сталь, пластик ABS) підлягають вторинній переробці.

17. Загальна оцінка інженерної концепції

Модель Fujitsu ASYG09KETA/AOYG09KETA є збалансованим інженерним рішенням, де форма підпорядкована функції, а інновації спрямовані на реальне поліпшення досвіду користувача. Поєднання холодоагенту R32, просунутого інверторного керування V-PAM та гібридного теплообмінника робить цю спліт-систему однією з найбільш ефективних та надійних у своєму класі. Вибір даної моделі - це вибір на користь довгострокової стабільності, акустичного комфорту та високої якості підготовки повітря.

Для потенційного власника важливо розуміти, що технічний потенціал пристрою розкривається повною мірою лише за умови кваліфікованого монтажу та регулярного обслуговування. У цих умовах Fujitsu ASYG09KETA стає надійним інструментом керування мікрокліматом, забезпечуючи бездоганний комфорт упродовж багатьох років експлуатації. Продуманість кожної деталі – від форми лопаті вентилятора до алгоритмів керування розширювальним вентилем – підтверджує статус Fujitsu як лідера в галузі кліматичної інженерії. Ця система не просто охолоджує або нагріває повітря; вона створює контрольоване середовище, адаптоване під фізіологічні потреби людини, при мінімальному впливі на довкілля та бюджет користувача.
