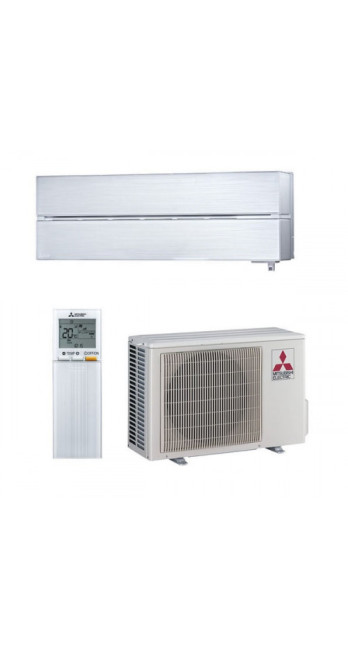

Інженерний аналіз та специфікація: Спліт-система Mitsubishi Electric MSZ-LN35VG2W (Серія Premium Inverter)

1. Ідентифікація продукту та позиціонування у модельному ряду

Кондиціонер повітря Mitsubishi Electric MSZ-LN35VG2W відноситься до флагманської серії настінних спліт-систем "Premium Inverter" (LN). Індекс «VG2» у маркуванні вказує на другу апаратну ревізію моделі, оптимізовану для роботи з холодоагентом R32, з оновленою логікою управління компресором та комунікаційними модулями. Індекс W (White) позначає колірне виконання внутрішнього блоку: натуральний білий колір з глянсовою текстурою лицьової панелі, під якою розташований прихований LED-дисплей.

Дане обладнання класифікується як тепловий насос «повітря-повітря» побутового призначення з розширеним температурним діапазоном та інтегрованою системою активного очищення повітря. Номінальна холодопродуктивність моделі становить 3.5 кВт, що технічно доводить її застосування в приміщеннях площею від 25 до 40 квадратних метрів, залежно від теплових приток (площа скління, інсоляція, кількість обладнання). Система спроектована із пріоритетом на акустичний комфорт, високу енергоефективність класу A+++ та автоматизацію кліматичного контролю на основі тепловізійного сканування.

Нижче наведено детальний розбір ключових інженерних вузлів, технологій та експлуатаційних характеристик, що впливають на прийняття раціонального рішення щодо впровадження даного обладнання у житлову чи офісну інфраструктуру.

2. Аеродинаміка та акустичні характеристики

Одним із критичних параметрів для житлових приміщень, особливо спалень та дитячих кімнат, є рівень звукового тиску. Модель MSZ-LN35VG2W демонструє показник 19 дБ(А) у режимі мінімальної продуктивності (Silent Mode). Для розуміння фізики величини: поріг чутності людського вуха становить 0 дБ, шепіт з відривом 1 метра — близько 25–30 дБ. Значення 19 дБ(А) знаходиться на межі порога сприйняття в умовах типового міського шуму фону, що робить роботу пристрою практично нерозрізненою для слуху.

Досягнення даних показників обумовлено аеродинамічною оптимізацією крильчатки вентилятора збільшеного діаметра та формою теплообмінника. Низька швидкість обертання вентилятора при збереженні необхідної масової витрати повітря дозволяє мінімізувати турбулентність потоку, яка є основним джерелом шуму аеродинамічного.

Система розподілу повітря Double Flap

На відміну від стандартних спліт-систем з однією напрямною заслінкою, внутрішній блок MSZ-LN35VG2W оснащений системою незалежних жалюзі Double Flap. Конструкція складається із двох горизонтальних напрямних, кожна з яких має власний електропривод. Це інженерне рішення дозволяє реалізувати такі сценарії розподілу повітряних мас:

1. Поділ потоків: Система здатна одночасно спрямовувати повітря у дві різні зони приміщення (наприклад, горизонтально вздовж стелі та вниз на робоче місце).

2. Виняток протягів: Можливість перекриття прямої подачі повітря на людину, виявлену сенсором, при збереженні циркуляції в іншій частині об'єму.

3. Охоплення площі: Незалежне керування вертикальними та горизонтальними жалюзі забезпечує рівномірне перемішування повітря навіть у приміщеннях складної геометрії (Г-подібні кімнати).

3. Система активної фільтрації та знезараження Plasma Quad Plus

У моделі реалізована двоступінчаста система очищення повітря, яка не є маркетинговою опцією, а є повноцінним інженерним модулем, інтегрованим у забірні грати.

Принцип дії плазмового фільтра

Система Plasma Quad Plus працює на принципі іонізації газу. Усередині блоку створюється високовольтний електричний розряд, що формує завісу із низькотемпературної плазми. Повітря, що проходить через цю зону, піддається впливу іонів і вільних радикалів.

1. Бактерицидна дія: Механізм руйнування оболонок бактерій та деактивації вірусів заснований на окисній здатності активних частинок плазми. Відповідно до лабораторних випробувань (стандарт JEM 1467), ефективність нейтралізації вірусів, бактерій та алергенів досягає 99% протягом контрольованого періоду роботи.

2. Утримання дрібнодисперсних частинок (PM2.5): Плазмовий розряд повідомляє електричний заряд пиловим частинкам, включаючи частинки розміром менше 2.5 мікрометрів (PM2.5). Заряджені частинки потім притягуються до осадових пластин фільтра, що мають протилежний потенціал. Це принципова відмінність від механічних фільтрів грубої очистки (сіток), які фізично не здатні утримувати фракції такого розміру.

Експлуатаційна значимість

Наявність системи Plasma Quad Plus дозволяє розглядати кондиціонер не тільки як прилад для терморегуляції, але і як активний очищувач повітря. Це виключає необхідність купівлі окремого очищувача повітря для приміщення, що обслуговується. Фільтруючий елемент обслуговується і не вимагає регулярної заміни (промивання здійснюється користувачем у міру забруднення).

4. Захисне покриття внутрішніх вузлів Dual Barrier Coating

Інженерна проблема будь-якої кліматичної техніки - поступове забруднення внутрішніх поверхонь (крильчатки вентилятора та ламелей теплообмінника). Накопичення пилу та жирових відкладень призводить до трьох негативних наслідків:

• Зниження енергоефективності (погіршення теплознімання).

• Падіння продуктивності (зниження витрати повітря).

• Поява неприємних запахів (розмноження плісняви та бактерій у живильному середовищі).

У серії MSZ-LN застосовано технологію гібридного покриття Dual Barrier Coating. Суть технології полягає у нанесенні на внутрішні елементи складу, що поєднує гідрофільні та гідрофобні ділянки в нанометровому масштабі ("шахова структура").

• Гідрофобні зони (відштовхуючі воду): Запобігають прилипанням гідрофільних забруднень, таких як пил, що містить вологу, і абразивні частинки.

• Гідрофільні зони (що відштовхують жир): Перешкоджають адгезії масляних аерозолів, тютюнових смол та жирових суспензій.

Результатом застосування покриття є збереження заявлених характеристик енергоефективності протягом тривалого терміну експлуатації (до 5-7 років без глибокого хімічного чищення за умови регулярного промивання сітчастих фільтрів). Це безпосередньо впливає на сукупну вартість володіння пристроєм (TCO), знижуючи витрати на обслуговування та електроенергію.

5. Інтелектуальна сенсорика 3D I-See Sensor

Модуль 3D I-See є висувним інфрачервоним датчиком, що сканує об'єм приміщення. На відміну від простих датчиків руху (PIR), що фіксують лише переміщення теплих об'єктів, 3D I-See будує теплову карту кімнати, вимірюючи температуру в різних точках дистанційно.

Алгоритмічна логіка роботи

Сенсор обертається, розбиваючи простір на сітку із сотень зон контролю. Мікропроцесор аналізує дані в реальному часі, виконуючи такі функції:

1. Визначення присутності людей: Система фіксує кількість людей та їх координати у просторі. На основі цих даних реалізуються режими енергозбереження: за відсутності людей кондиціонер переходить в економічний режим, а за тривалої відсутності - вимикається (функція, що настроюється).

2. Непряме та пряме обдування: Користувач може вибрати сценарій взаємодії з повітряним потоком. Режим "Indirect" (непрямий) автоматично коригує положення жалюзі Double Flap так, щоб потік повітря огинав людину, запобігаючи переохолодженню. Режим "Direct" (прямий) використовується для швидкого зігрівання або охолодження, спрямовуючи потік у зону знаходження користувача.

3. Вирівнювання температурного градієнта: Сенсор визначає зони з аномальною температурою (наприклад, нагріту сонцем ділянку підлоги біля вікна або холодний кут) і точково спрямовує повітряний потік для вирівнювання загального температурного фону.

Це технологічне рішення трансформує кондиціонер з пристрою, що працює "на кімнату", пристрій, що працює "для користувача", мінімізуючи ручне втручання в налаштування пульта.

6. Термодинаміка та компресорний блок (MUZ-LN35VG2)

Зовнішній блок системи ґрунтується на високопродуктивному інверторному компресорі власної розробки Mitsubishi Electric. Управління двигуном здійснюється методом векторної широтно імпульсної модуляції (PAM-інвертор). Це забезпечує:

• Мінімальний пусковий струм.

• Плавне регулювання частоти обертання валу без ступінчастих переходів.

• Підтримка заданої температури з точністю до 0.5°C за рахунок зміни продуктивності, а не циклічного вмикання/вимкнення.

Холодоагент R32

Система спроектована під використання дифторметану (R32). Порівняно зі застарілим R410A, R32 має наступні інженерні переваги:

1. Вища питома холодопродуктивність: Потрібна менша маса холодоагенту для перенесення тієї самої кількості теплової енергії.

2. Низька в'язкість: Зменшуються гідравлічні втрати у контурі, що підвищує загальний ККД системи.

3. Екологічний профіль: Потенціал глобального потепління (GWP) у R32 утричі нижчий, ніж у R410A, що відповідає актуальним регламентам ЄС щодо ф-газів.

Енергоефективність

Показник сезонної енергоефективності на охолодження (SEER) для моделі MSZ-LN35VG2W складає 9.5 (Клас A+++). Це означає, що за сезон експлуатації система виробляє в 9.5 разів більше холоду, ніж споживає електроенергію. Коефіцієнт сезонної ефективності нагріву (SCOP) становить 5.1 (Клас A+++). Такі значення досягаються завдяки сукупності факторів: ефективності компресора, збільшеній площі теплообмінників та аеродинаміці.

7. Цифрова інтеграція та інтерфейси

Вбудований Wi-Fi інтерфейс є стандартним оснащенням моделі, а чи не опцією. Модуль розташований усередині корпусу (у спеціальному слоті) та не вимагає зовнішнього монтажу. Управління здійснюється через сервіс хмар MELCloud.

Функціонал MELCloud виходить за рамки простої заміни пульта дистанційного керування:

• Телеметрія: Відображення реальної температури у приміщенні, статусу роботи вузлів та кодів помилок у разі несправності.

• Сценарії: Програмування тижневих таймерів з урахуванням температурних уставок та режимів роботи.

• Групове управління: Можливість об'єднання кількох систем у єдиний інтерфейс.

• Інтеграція: Підтримка голосових помічників (Google Assistant, Amazon Alexa) та сценаріїв розумного будинку.

Важливо, що сервери MELCloud знаходяться в Європі, що забезпечує дотримання протоколів безпеки даних (GDPR) та високу швидкість відгуку програми.

8. Обмеження та умови експлуатації (Honest Constraints)

Для формування об'єктивного ставлення до продукту необхідно розглянути технічні обмеження та вимоги до монтажу, ігнорування яких може знизити ефективність системи.

1. Робота на обігрів: Гарантований діапазон роботи на обігрів становить до -15 ° C зовнішнього повітря. Хоча система фізично здатна працювати і за нижчих температур, її ККД (COP) буде знижуватися. Для регіонів із суворими зимами, де опалення кондиціонером планується як основне (єдине), рекомендується розглянути модифікацію "VGHZ" (Zubadan), що зберігає номінал до -15°C та працює до -25°C. Модель VG2 є оптимальною для міжсезоння та м'якої зими ("європейська зима").

2. Монтажні допуски Максимальна довжина фреонової магістралі становить 20 метрів, перепад висот — 12 метрів. При перевищенні довжини 7 метрів потрібна дозаправка холодоагенту згідно з таблицею в сервісній інструкції (зазвичай 20 г/м). Порушення цих норм призведе до втрати продуктивності та масляного голодування компресора.

3. Розміщення внутрішнього блоку: Для коректної роботи 3D сенсору I-See блок не повинен бути перекритий шторами, меблями або встановлений в нішу. Сенсору потрібен прямий візуальний контакт із зоною перебування людей. Установка у вузькому коридорі зробить функцію 3D I-See марною.

4. Електроживлення: Підключення електроживлення здійснюється до зовнішнього блоку. Це необхідно враховувати під час проектування електропроводки на стадії ремонту (виведення кабелю на фасад або транзит через стіну).

9. Комплектація та логістика

У заводський комплект поставки входять:

• Внутрішній блок MSZ-LN35VG2W (колір білий).

• Монтажні пластини (шаблон).

• Бездротовий пульт дистанційного керування (колір корпусу) з підсвічуванням екрана.

• Батареї для пульта.

• Фільтр Plasma Quad Plus (встановлений).

• Дезодоруючий фільтр (вимагає встановлення).

• Набір документації.

Зовнішній блок MUZ-LN35VG2 поставляється в окремій упаковці. Мідні труби та міжблочний кабель у комплект не входять та підбираються монтажною організацією залежно від довжини траси.

10. Висновок та висновки для прийняття рішення

Кондиціонер Mitsubishi Electric MSZ-LN35VG2W є інженерним рішенням вищого цінового сегменту, орієнтованим на довгострокову експлуатацію (ресурс 10+ років).

Цільовий профіль використання:

• Житлові приміщення з високими вимогами до дизайну та тиші (спальні, вітальні).

• Користувачі з алергією або підвищеними вимогами до якості повітря (завдяки Plasma Quad Plus).

• Об'єкти, де потрібна інтеграція в систему розумного будинку та віддалений моніторинг.

• Приміщення складної конфігурації, які потребують інтелектуального розподілу потоків.

Аргументи "За" (Раціональні):

• Японська інженерна школа, якісна елементна база, захист від забруднення Dual Barrier.

• Економіка: Клас A++++ реально знижує рахунки за електроенергію, особливо при цілодобовому використанні.

• Функціональність: Поєднання клімат-контролю та очищувача повітря в одному корпусі.

• Комфорт: Відсутність протягів та теплове сканування вирішують проблему "застуди від кондиціонера".

Аргументи "Проти" (Обмеження):

• Вартість: Високі початкові інвестиції, порівняно з базовими інверторами.

• Глибина внутрішнього блоку (233 мм) може бути критичною для деяких дизайнерських рішень.

• Обігрів: Не є заміною повноцінної системи опалення в регіонах з температурою нижче -15°C (потрібна версія Zubadan для екстремальних умов).

Вибір моделі MSZ-LN35VG2W виправданий у випадках, коли пріоритетом є якість повітря, акустичний комфорт та відсутність потреби у частому технічному обслуговуванні, а бюджет дозволяє інвестувати в енергоефективні технології преміум-класу.

11. Технічний додаток: Зведені характеристики

Для зручності порівняння та проектування наведено основні технічні параметри, що верифіковані за документацією виробника (Data Book 2025/2026):

Дана специфікація є довідковою та призначена для попереднього розрахунку. Остаточний підбір обладнання повинен супроводжуватися теплотехнічним розрахунком приміщення, що враховує тепловтрати конструкцій, що огороджують, і внутрішні тепловиділення. Монтаж обладнання повинен проводитись виключно сертифікованими фахівцями з використанням вакуумного насоса для видалення вологи з контуру, що є критичною умовою довговічності компресора та збереження гарантії виробника. Використання неякісних витратних матеріалів (труби з тонкою стінкою, сурогатний холодоагент) нівелює інженерні переваги моделі та може призвести до передчасного виходу з ладу.
