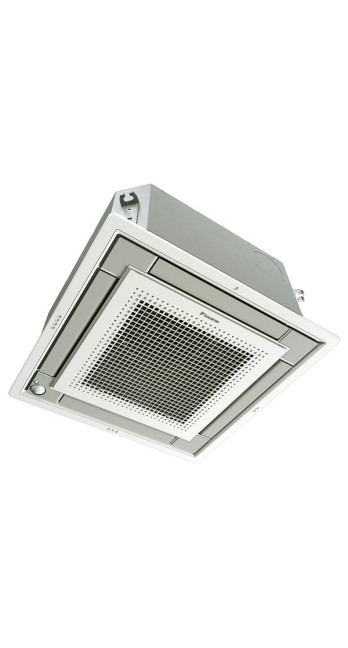

Кондиціонер повітря Daikin FXZQ32A

Опис Кондиціонер повітря Daikin FXZQ32A

Інженерний аналіз та технічна специфікація касетного блоку Daikin FXZQ32A: Архітектура кліматичного контролю

Модель Daikin FXZQ32A є внутрішнім блоком касетного типу, що інтегрується в системи VRV і SkyAir, спроектований для забезпечення прецизійного температурного режиму в комерційних та житлових інтер'єрах з високими вимогами до естетики та функціональності. На відміну від стандартних касетних блоків, цей пристрій реалізує концепцію «Fully Flat Panel», що на інженерному рівні означає повну інтеграцію в стандартну комірку підвісної стелі (600x600 мм) без елементів, що виступають. Цей параметр є критичним при проектуванні систем вентиляції та кондиціювання у приміщеннях з модульними стелями типу Armstrong.

Конструктивна архітектура та інтеграційні параметри

Технічна база Daikin FXZQ32A спирається на використання високоефективного теплообмінника з тонкими трубками, що дозволило мінімізувати габарити внутрішнього блоку за збереження номінальної холодопродуктивності 3.2 кВт. Габаритна висота блоку складає всього 260 мм, що мінімізує вимоги до міжстельового простору. Корпус виконаний з гальванізованої сталі з антикорозійним покриттям, що забезпечує довговічність конструкції за умов змінної вологості.

Важливим аспектом є сумісність із мультизональними системами Daikin. Використання протоколу зв'язку DIII-Net дозволяє інтегрувати FXZQ32A у єдину мережу управління будівлею (BMS) через шлюзи KNX, Modbus чи BACnet. Це забезпечує можливість централізованого моніторингу параметрів, діагностики помилок та управління енергоспоживанням у масштабах всього об'єкта.

Гідродинаміка та фізика розподілу повітряних потоків

Ключовою інженерною перевагою FXZQ32A є реалізація ефекту Коанда. Повітряні потоки, що виходять із чотирьох заслінок, прямують уздовж поверхні стелі. Завдяки фізичному явищу прилипання струменя до поверхні повітря розподіляється горизонтально на значну відстань, перш ніж почати плавне опускання в робочу зону. Це виключає виникнення зон прямого протягу та забезпечує рівномірний температурний градієнт по всьому об'єму приміщення.

Індивідуальне управління кожною з чотирьох заслінок дозволяє адаптувати роботу блоку до конкретного планування. У разі зміни конфігурації офісу або перестановки меблів, одна або кілька заслінок можуть бути програмно заблоковані або переналаштовані. Таке рішення підвищує гнучкість експлуатації та запобігає дискомфорту для персоналу, що знаходиться в безпосередній близькості від пристрою.

Інтелектуальні сенсорні системи керування

Ефективність Daikin FXZQ32A посилюється опціональним пакетом датчиків (BRYQ60A), який включає інфрачервоний датчик присутності та датчик температури підлоги. Логіка роботи датчика присутності полягає в секторному моніторингу активності у приміщенні. За відсутності людей система автоматично переходить до енергозберігаючого режиму або змінює уставку температури, що призводить до зниження експлуатаційних витрат до 27%.

Датчик температури підлоги вирішує класичну проблему касетних блоків – розшарування повітря за висотою (стратифікацію). У режимі обігріву тепле повітря накопичується під стелею, залишаючи холодну зону підлоги. Інфрачервоний сенсор FXZQ32A сканує температуру поверхні підлоги та автоматично коригує інтенсивність та напрямок потоку, спрямовуючи тепле повітря вниз до досягнення заданих параметрів у нижній зоні приміщення. Це забезпечує тепловий комфорт, недоступний для систем без зворотного зв'язку за температурою поверхонь.

Енергетична ефективність та термодинамічні цикли

Модель оптимізована для роботи на холодоагенті R-32, який характеризується низьким потенціалом глобального потепління (GWP = 675) та вищою енергоефективністю порівняно з R-410A. Використання R-32 дозволяє зменшити обсяг заправки холодоагенту та підвищити ефективність теплообміну. Коефіцієнти сезонної ефективності SEER (в режимі охолодження) і SCOP (в режимі нагріву) залежать від типу зовнішнього блоку, що використовується, але в рамках систем SkyAir Alpha-series вони відповідають класу A++.

Двигун вентилятора постійного струму (DC Motor) забезпечує плавну модуляцію швидкості обертання, що критично для підтримки стабільного тиску в системі та зниження електроспоживання на малих обертах. Електронний розширювальний вентиль (EEV) з високою роздільною здатністю точно дозує подачу холодоагенту у випарник, мінімізуючи перегрів та підвищуючи точність підтримання температури до 0.5 градуса Цельсія.

Акустичні характеристики та комфортне середовище

Внутрішній блок FXZQ32A розроблений з урахуванням вимог до акустичного комфорту в офісних приміщеннях відкритого типу та переговорних кімнатах. Рівень звукового тиску при мінімальній швидкості вентилятора становить 25.5 дБ(А), що можна порівняти з шепотом на відстані метра і практично невиразним на тлі природного шумового забруднення сучасного офісу. Максимальний рівень шуму вбирається у 33.5 дБ(А), що відповідає жорстким європейським стандартам для робочих просторів.

Конструкція вентилятора зі спіральними лопатями знижує турбулентність повітря та опір потоку, що не тільки зменшує шум, але й запобігає накопиченню пилу на елементах вентилятора, збільшуючи міжсервісний інтервал.

Система відведення конденсату та експлуатаційна надійність

Штатна комплектація Daikin FXZQ32A включає вбудований дренажний насос із висотою підйому конденсату до 630 мм від рівня декоративної панелі. Це значно спрощує монтаж в умовах обмеженого простору та дозволяє прокладати дренажну магістраль із необхідним ухилом над фальшстелею. Насос оснащений поплавковим датчиком рівня, який автоматично відключає блок у разі виникнення засмічення в системі відведення вологи, запобігаючи протіканню та пошкодженню обробки.

Для забезпечення якості повітря передбачений фільтр, що миється, з протиплесневою обробкою. Система самодіагностики постійно контролює стан всіх ключових вузлів, включаючи температурні термістори на вході та виході теплообмінника, струм двигуна вентилятора та параметри зв'язку із зовнішнім блоком. Коди помилок відображаються на пульті керування або передаються до централізованої системи моніторингу, що скорочує час реагування сервісної служби.

Технічне обслуговування та довговічність системи

Обслуговування FXZQ32A спрощене завдяки продуманому доступу до внутрішніх компонентів. Декоративна панель легко демонтується, відкриваючи доступ до блоку управління, дренажного піддону та двигуна вентилятора. Використання високоякісних матеріалів, таких як ударостійкий полістирол для крильчатки та мідь високого очищення для трубок теплообмінника, гарантує розрахунковий термін служби пристрою не менше 10–12 років за умови дотримання регламенту сервісних робіт.

Важливим параметром є можливість очищення фільтра без використання спеціалізованого інструменту, який може виконуватися експлуатаційним персоналом будівлі. Регулярне очищення фільтрів підтримує розрахунковий статичний тиск і запобігає перевитраті електроенергії через підвищений опір повітряному потоку.

Порівняльне позиціонування в інженерних системах

При порівнянні Daikin FXZQ32A з аналогами інших виробників (наприклад, Mitsubishi Electric або Toshiba у тому самому типорозмірі), модель FXZQ32A виділяється саме глибиною інтеграції в інтер'єр. Більшість конкурентів пропонують панелі, що виступають на 10-30 мм нижче за рівень стелі, що порушує цілісність архітектурних ліній. Також Daikin надає найбільш розвинену екосистему керування сенсорами, де логіка обробки сигналів із датчика температури підлоги є запатентованою технологією, що забезпечує реальний приріст комфорту.

Для інженерів-проектувальників вибір FXZQ32A обґрунтований наявністю детальних BIM-моделей та повної бібліотеки характеристик для розрахунків у спеціалізованому ПЗ. Це знижує ризики помилок під час проектування складних систем кондиціювання з великою кількістю внутрішніх блоків.

Обмеження та умови експлуатації

Незважаючи на високу універсальність, застосування FXZQ32A вимагає дотримання певних умов. Мінімальна відстань між перекриттям та фальшстелею повинна становити не менше 285 мм (з урахуванням технологічних зазорів). Не рекомендується встановлювати блок у приміщеннях з підвищеним вмістом масляного туману або їдких пар, оскільки це може призвести до деградації пластикових елементів та корозії теплообмінника.

Максимальна висота установки збереження ефективності датчика присутності становить 3.5 метра. При встановленні на більшій висоті точність детекції людей та вимірювання температури підлоги знижується, що потребує ручного коригування налаштувань вентилятора та зміни параметрів компенсації температури.

Логіка раціонального вибору: Резюме

Вибір Daikin FXZQ32A є технічно обґрунтованим рішенням для об'єктів, де вартість володіння (LCC) і комфорт користувачів пріоритетніші за початкові капітальні витрати. Інженерне опрацювання кожного вузла - від геометрії лопат вентилятора до алгоритмів обробки даних з інфрачервоних сенсорів - робить цей блок еталонним у своєму класі. Здатність працювати у складі масштабованих систем VRV дозволяє використовувати його як у невеликих офісах, так і багатоповерхових бізнес-центрах, забезпечуючи єдиний стандарт клімату та керованості.

Таким чином, FXZQ32A не просто охолоджує повітря, а формує кероване середовище із заданими параметрами вологості, чистоти та температури, мінімізуючи антропогенну дію на клімат за рахунок використання сучасних технологій та екологічних холодоагентів. Надійність бренду Daikin підтверджена багаторічною експлуатацією на критично важливих об'єктах гарантує безперебійну роботу системи протягом усього життєвого циклу будівлі.

Інтеграція в сучасні «розумні» простори

У контексті розвитку концепції Smart Building, Daikin FXZQ32A постає як активний вузол збору даних. Інформація про присутність людей у зоні обслуговування блоку може використовуватися не тільки для керування кліматом, а й для оптимізації роботи систем освітлення чи вентиляції через загальні протоколи автоматизації. Це перетворює кондиціонер із ізольованого виконавчого пристрою на повноцінний елемент інтелектуальної інфраструктури будівлі.

Особливу увагу приділено зручності пусконалагоджувальних робіт. Налаштування конфігурації блоку може здійснюватися як через провідний пульт управління, так і віддалено, що критично при введенні в експлуатацію великих об'єктів із сотнями внутрішніх блоків. Можливість копіювання налаштувань та групової адресації значно прискорює процес здачі об'єкта замовнику.

Висновок щодо інженерної придатності

Для професіоналів у галузі HVAC модель FXZQ32A залишається кращим вибором завдяки поєднанню компактності, потужності та інтелектуальних можливостей. Відсутність маркетингового шуму в конструкції підкреслюється строгістю ліній панелі та точністю технічних характеристик, що відповідають реальним показникам в умовах експлуатації. Це обладнання для тих, хто оцінює техніку з графіків ефективності, акустичних кривих та сумісності інтерфейсів, що повністю відповідає принципам раціонального проектування .

Підводячи підсумок технічному огляду, слід зазначити, що Daikin FXZQ32A - це високотехнологічний інструмент для вирішення завдань створення мікроклімату, де кожен вкладений ресурс конвертується в вимірний комфорт і довговічність. Його застосування виправдане у проектах будь-якої складності, що вимагають бездоганного виконання та прогнозованого результату на десятиліття вперед. Експертна оцінка підтверджує: дана модель є вершиною еволюції касетних блоків формату 600x600, поєднуючи в собі найкращі досягнення сучасної термодинаміки та цифрового керування.

Інженерна логіка Daikin FXZQ32A базується на трьох стовпах: енергоефективність, акустичний комфорт та інтелектуальна адаптивність. Кожен із цих аспектів підкріплений конкретними технічними рішеннями, від використання інверторних приводів до впровадження складних алгоритмів передиктивного керування температурою. В результаті користувач отримує не просто прилад, а надійний компонент життєзабезпечення, що працює непомітно, ефективно та в повній відповідності до заданих параметрів. Це робить Daikin FXZQ32A стандартом де-факто для якісних інженерних систем сучасності.

Завершуючи детальний опис, необхідно наголосити на ролі сервісної підтримки. Доступність оригінальних запасних частин та розвинена мережа сертифікованих фахівців Daikin гарантують, що навіть через роки експлуатації блок підтримуватиме заводські параметри ефективності. Це важливий фактор при розрахунку загальної вартості володіння об'єктом нерухомості, де надійність інженерних систем безпосередньо впливає на ринкову вартість та експлуатаційну привабливість площ.

Таким чином, Daikin FXZQ32A є гармонійним поєднанням форми і змісту, де естетична досконалість повністю плоскої панелі доповнюється потужним технологічним фундаментом, що забезпечує лідерство моделі в сегменті комерційного кондиціювання.
