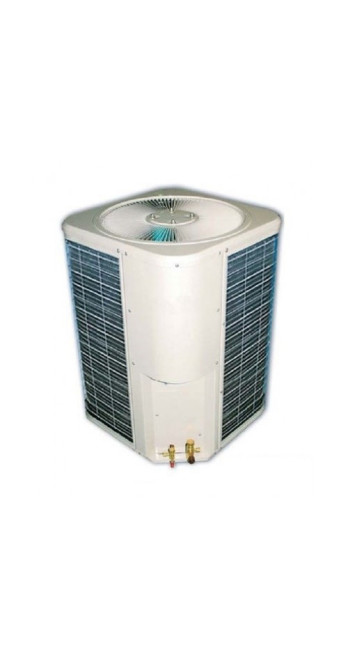

Компрессорно конденсаторный блок Gree HWR60Na/B-M

Описание Компрессорно конденсаторный блок Gree HWR60Na/B-M

Технический анализ и эксплуатационный регламент компрессорно-конденсаторного блока Gree HWR60Na/B-M

Компрессорно-конденсаторный блок (ККБ) модели Gree HWR60Na/B-M представляет собой функциональный элемент систем холодоснабжения, предназначенный для подготовки жидкого хладагента и последующей его подачи в испарительные секции приточных вентиляционных установок или канальных кондиционеров большой мощности. Проектирование систем на базе данного агрегата требует глубокого понимания его термодинамических параметров, электрических характеристик и логики работы систем защиты. В данном документе представлен детальный разбор инженерной архитектуры устройства, позволяющий принять обоснованное решение о его применении в коммерческих и промышленных объектах.

1. Архитектура холодильного контура и компонентная база

В основе модели HWR60Na/B-M лежит классическая схема парокомпрессионного холодильного цикла. Основным рабочим телом является хладагент R410A, обладающий высокой удельной холодопроизводительностью и нулевым потенциалом разрушения озонового слоя.

Ключевым узлом агрегата выступает герметичный спиральный компрессор. В отличие от поршневых аналогов, спиральная технология (Scroll) обеспечивает постоянный процесс сжатия с минимальными пульсациями давления и сниженным уровнем вибрационного воздействия на корпус и соединительные трубопроводы. Это критически важно для сохранения герметичности соединений в течение длительного срока эксплуатации. Отсутствие клапанов в конструкции спирального блока повышает устойчивость компрессора к возможному попаданию малых порций жидкого хладагента (гидроудару), хотя штатные режимы работы предполагают строго газообразное состояние среды на входе.

Конденсатор блока выполнен в виде многорядного теплообменника с медными трубками и алюминиевым оребрением. Особое внимание уделено геометрии ламелей, которая оптимизирована для создания турбулентных потоков воздуха, что увеличивает коэффициент теплопередачи при сохранении компактных размеров. Антикоррозийное покрытие Gold Fin защищает поверхность теплообменника от агрессивных воздействий окружающей среды, предотвращая преждевременное окисление алюминия и сохраняя расчетную эффективность теплообмена на протяжении 10-15 лет.

2. Технические параметры и энергетическая эффективность

Номинальная холодопроизводительность модели составляет приблизительно 16 кВт, что соответствует индексу 60 в маркировке (60 000 BTU/h). Однако фактическая мощность охлаждения является переменной величиной, зависящей от температуры наружного воздуха и температуры кипения хладагента в испарителе.

Коэффициент энергоэффективности (EER) данной модели соответствует промышленным стандартам для неинверторных систем. Отсутствие частотного регулирования (on/off управление) подразумевает работу компрессора на постоянной частоте, что требует точного расчета мощности испарителя для предотвращения циклического режима «старт-стоп» (так называемого «тактования»), сокращающего ресурс пусковых контакторов и обмоток двигателя.

3. Система управления и алгоритмы защиты

Безопасность эксплуатации Gree HWR60Na/B-M обеспечивается многоуровневой системой мониторинга параметров. В штатную комплектацию блока включены устройства, минимизирующие риск выхода оборудования из строя при нештатных ситуациях в электросети или холодильном контуре.

Во-первых, блок оснащен встроенным монитором фаз. Это критически важное устройство для трехфазных компрессоров, которое блокирует пуск при нарушении последовательности фаз, их слипании или значительном перекосе напряжений. Неправильное направление вращения спирального компрессора приводит к его механическому повреждению в течение нескольких секунд.

Во-вторых, в контур высокого и низкого давления интегрированы соответствующие реле. Реле высокого давления разрывает цепь управления при превышении допустимого порога (например, при выходе из строя вентилятора конденсатора или сильном загрязнении ламелей), предотвращая разрушение трубопроводов. Реле низкого давления защищает систему от работы «на вакуум» при утечке хладагента, что исключает перегрев обмоток компрессора, охлаждаемых всасываемым газом.

В-третьих, предусмотрена термическая защита обмоток. В случае перегрузки или нарушения условий охлаждения компрессора внутреннее или внешнее термореле отключает питание до момента остывания узла до безопасных температур.

4. Интеграция с приточными установками (AHU)

Основным сценарием использования ККБ Gree HWR60Na/B-M является его работа в связке с водяными или электрическими нагревателями в составе центральных систем вентиляции. Для корректного сопряжения агрегата с фреоновым охладителем приточной машины необходимо использование соединительного комплекта (обвязки).

Стандартный узел обвязки должен включать в себя:

1. Терморегулирующий вентиль (ТРВ): Обеспечивает точную дозировку хладагента в испаритель в зависимости от перегрева пара на выходе. Рекомендуется использование ТРВ с внешним выравниванием давления.

2. Соленоидный клапан: Устанавливается на жидкостной линии. Его задача — перекрывать подачу фреона при остановке компрессора, чтобы исключить перетекание жидкого хладагента в картер компрессора и последующий влажный пуск.

3. Фильтр-осушитель: Удаляет влагу и мелкие механические примеси из контура, предотвращая заклинивание ТРВ и окисление масла.

4. Смотровое стекло: Позволяет визуально контролировать заполнение системы хладагентом и отсутствие пузырьков газа в жидкостной линии, что свидетельствует о правильной заправке.

Сигнал на запуск ККБ обычно подается от контроллера приточной установки (например, через «сухой контакт»). Важно соблюдать временные задержки между повторными пусками (не менее 3-5 минут) для выравнивания давления в системе и предотвращения пуска под нагрузкой.

5. Требования к монтажу и пусконаладочным работам

Монтаж Gree HWR60Na/B-M должен выполняться квалифицированным персоналом с соблюдением норм по работе с сосудами под давлением и электроустановками. Расположение блока должно обеспечивать беспрепятственный забор и выброс воздуха. Минимальное расстояние от стен и препятствий регламентируется технической документацией для исключения рециркуляции нагретого воздуха, что ведет к росту давления конденсации и снижению производительности.

При прокладке фреоновых магистралей необходимо учитывать правила возврата масла. Если ККБ располагается выше испарителя, на вертикальных участках всасывающей линии через каждые 5-6 метров должны быть установлены маслоподъемные петли. При обратном расположении (ККБ ниже испарителя) петля выполняется в нижней точке вертикального участка.

Особое внимание уделяется процедуре вакуумирования. Удаление неконденсирующихся примесей и влаги является обязательным условием долговечности системы. Остаточное давление при вакуумировании должно составлять не более 500 микрон. Заправка хладагентом производится строго по весам, исходя из заводской заправки блока и дополнительного количества на каждый метр соединительных линий.

6. Эксплуатационные ограничения и температурный режим

Модель HWR60Na/B-M в заводском исполнении предназначена для работы на охлаждение при положительных температурах наружного воздуха (обычно от +18°C до +43°C). При необходимости эксплуатации системы в режиме охлаждения при более низких температурах (например, для технологического охлаждения серверных или в переходный период) требуется установка «зимнего комплекта».

Зимний комплект включает в себя регулятор давления конденсации (изменяет скорость вращения вентилятора в зависимости от давления в контуре), подогрев картера компрессора и, в некоторых случаях, подогрев дренажного поддона. Без этих доработок работа агрегата при отрицательных температурах приведет к падению давления кипения, обмерзанию испарителя и вероятному выходу компрессора из строя из-за нарушения циркуляции масла. Подогрев картера должен быть запитан постоянно, даже когда компрессор не работает, чтобы масло оставалось теплым и хладагент не растворялся в нем в избыточных количествах.

7. Сервисное обслуживание и регламентные работы

Для поддержания заявленных характеристик ККБ Gree HWR60Na/B-M требуется регулярное техническое обслуживание, проводимое не реже двух раз в год. Регламент работ включает следующие операции:

• Визуальный осмотр на предмет утечек масла (признак утечки хладагента).

• Механическая очистка теплообменника конденсатора (мойка высокого давления или продувка сжатым воздухом). Загрязненный конденсатор увеличивает энергопотребление на 15-20% и снижает ресурс оборудования.

• Проверка надежности электрических соединений и протяжка клемм. Вибрация может ослаблять контакты, что ведет к их обгоранию.

• Измерение рабочих токов и давлений в системе. Отклонение от номинальных значений позволяет диагностировать неисправность на ранней стадии.

• Проверка работоспособности систем автоматики и защиты.

Использование оригинальных запасных частей и масел при проведении ремонта является обязательным условием сохранения гарантийных обязательств производителя и обеспечения совместимости с материалами холодильного контура.

8. Экологические аспекты и утилизация

Применение хладагента R410A требует ответственного подхода к экологии. Несмотря на отсутствие вреда для озонового слоя, данный газ имеет высокий коэффициент глобального потепления (GWP). В связи с этим, любые работы по вскрытию контура должны предваряться эвакуацией хладагента в специальные баллоны с использованием станций сбора. Сброс хладагента в атмосферу является грубым нарушением экологических норм.

По окончании срока службы (который при правильной эксплуатации может превышать 15 лет) оборудование подлежит утилизации. Медные и алюминиевые элементы конструкции являются ценным вторичным сырьем, а отработанное синтетическое масло и остатки хладагента должны быть переданы на специализированные предприятия для регенерации или уничтожения.

9. Анализ преимуществ и рациональные ограничения

Выбор Gree HWR60Na/B-M оправдан в проектах, где требуется надежное и бюджетное решение для средних мощностей охлаждения. К преимуществам модели относятся:

1. Высокая надежность спирального компрессора.

2. Наличие встроенных систем защиты (фазовый монитор, реле давления).

3. Развитая сеть сервисных центров и доступность комплектующих.

4. Простота интеграции с системами автоматики сторонних производителей.

Тем не менее, следует учитывать и ограничения:

• Фиксированная холодопроизводительность затрудняет точное поддержание температуры в помещениях с резко меняющейся тепловой нагрузкой. В таких случаях требуется применение многоконтурных испарителей или систем с байпасированием горячего газа.

• Повышенные пусковые токи (в 5-7 раз выше рабочих) требуют соответствующего подбора сечения кабелей и номиналов защитных автоматов (тип D).

Заключение

Компрессорно-конденсаторный блок Gree HWR60Na/B-M является сбалансированным инженерным решением для создания систем кондиционирования коммерческого назначения. Его эксплуатационная эффективность напрямую зависит от качества проектирования холодильного цикла, правильности подбора обвязки и строгого соблюдения регламентов монтажа. Объективный анализ характеристик подтверждает пригодность данной модели для долговременной работы в составе систем жизнеобеспечения зданий при условии регулярного сервисного сопровождения и учета температурных ограничений окружающей среды.

Инвестиции в оборудование такого класса оправданы его ремонтопригодностью и предсказуемостью поведения в различных режимах эксплуатации. При соблюдении всех вышеперечисленных условий, блок обеспечивает стабильное поддержание заданных параметров микроклимата, минимизируя эксплуатационные риски и совокупную стоимость владения системой холодоснабжения. Проектировщикам и инженерам рекомендуется использовать данные параметры как базовые при формировании спецификаций и программ пусконаладки объектов, где критически важна надежность и соответствие фактических показателей проектным значениям.

Внедрение ККБ серии HWR в существующую инженерную инфраструктуру требует предварительного аудита электрических мощностей и возможности размещения наружного модуля в зонах с достаточной естественной вентиляцией. Техническая зрелость спиральной технологии и отработанная конструкция теплообменников делают эту модель стандартом де-факто в сегменте среднемощных систем охлаждения, обеспечивая необходимый уровень комфорта и технологической безопасности.

Данный технический обзор составлен с целью предоставления полной и достоверной информации, необходимой для профессиональной оценки продукта. Отсутствие маркетинговых искажений и фокус на физических процессах позволяют использовать этот документ как надежный источник данных для инженеров, монтажников и руководителей служб эксплуатации.
