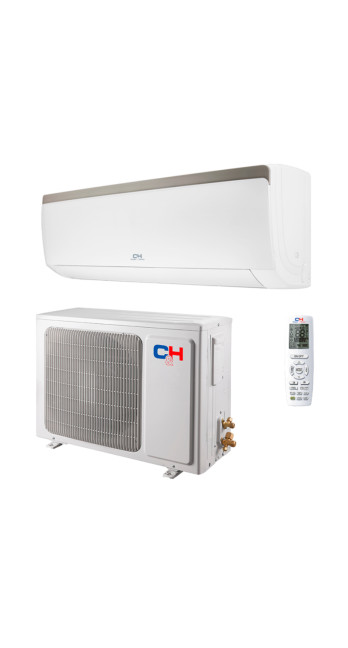

Описание Кондиционер воздуха Cooper&Hunter CH-S24FTXP2-NG

Инженерная спецификация и эксплуатационный анализ климатической системы Cooper&Hunter CH-S24FTXQ-NG (Veritas)

Данный документ представляет собой фундаментальный технический анализ настенной сплит-системы Cooper&Hunter модели CH-S24FTXQ-NG серии Veritas. Обзор разработан для технически компетентных пользователей, инженеров эксплуатации и проектировщиков, принимающих решение о внедрении климатического оборудования на объектах с высокой тепловой нагрузкой. Материал базируется на декомпозиции термодинамического цикла на хладагенте R32, анализе электромеханической архитектуры и определении физических границ применимости оборудования.

1. Архитектурная классификация и позиционирование платформы

Модель CH-S24FTXQ-NG относится к классу высокопроизводительных инверторных систем (DC Inverter) бытового назначения, вплотную приближающихся к полупромышленному сегменту (Light Commercial) по своим мощностным характеристикам. Индекс «24» в заводской номенклатуре указывает на номинальную холодопроизводительность 24 000 BTU/h, что в метрической системе соответствует диапазону 6.7–7.2 кВт тепловой мощности в зависимости от температурного напора. Суффикс «NG» (New Gas) маркирует переход платформы Veritas на озонобезопасный и термодинамически более эффективный хладагент R32.

Серия Veritas является «хребтом» модельного ряда Cooper&Hunter, представляя собой наиболее сбалансированное решение по соотношению «цена/технологичность». Это не бюджетный сегмент, где экономят на толщине меди, но и не премиальный дизайнерский класс, где клиент платит за экстерьер. Veritas — это инженерная классика: тяжелый наружный блок, полноценный теплообменник и топовая электроника, упакованные в утилитарный корпус. Устройство предназначено для обслуживания помещений площадью 60–75 м², обеспечивая при этом класс энергоэффективности А++.

2. Термодинамический контур: Физика R32

Ключевым эволюционным изменением модели является полная переработка гидравлического контура под физические свойства дифторметана (R32).

Энтальпия и массовый расход

R32 обладает существенно более высокой удельной теплотой парообразования (скрытой теплотой) по сравнению с предшественником R410A.

1. Энергоемкость: Для переноса 7 кВт тепла из помещения на улицу требуется меньшая масса хладагента. Это позволило инженерам уменьшить объем заправки системы примерно на 30%, снизив нагрузку на окружающую среду в пересчете на CO2-эквивалент.

2. Вязкость: Кинематическая вязкость R32 ниже, что уменьшает потери давления на трение в длинных магистралях и капиллярах теплообменника. Это физическое свойство напрямую повышает энергоэффективность (EER), так как компрессору требуется меньше работы для прокачки того же количества энергии.

3. Теплообмен: Коэффициент теплоотдачи R32 при конденсации выше, что позволяет эффективнее использовать площадь ламелей конденсатора, обеспечивая стабильную работу даже при экстремально высоких температурах наружного воздуха (до +48°C).

Однокомпонентная структура

С эксплуатационной точки зрения, R32 является изотропным газом. Это означает, что он состоит из одного типа молекул. В отличие от R410A (смесь 50/50), R32 не расслаивается при утечке. Практическая польза: Если в процессе эксплуатации произошла микроутечка через вальцовочное соединение, сервисному инженеру не нужно скачивать весь фреон и утилизировать его. Достаточно найти течь, устранить её и просто дозаправить систему по весам. Это кардинально снижает стоимость сервисного обслуживания.

3. Компрессорный агрегат и технология I-Action

«Сердцем» системы является мощный компрессор, управляемый интеллектуальным инвертором. В модели 24-го типоразмера применяется усиленный роторный компрессор (Landa/Gree), рассчитанный на высокие нагрузки.

Технология I-Action

Маркетинговое название «I-Action» скрывает под собой продвинутый алгоритм управления двигателем компрессора. Используется метод широтно-импульсной модуляции (ШИМ) с векторным управлением магнитным потоком.

• Стабильность на низах: Главная проблема мощных компрессоров — вибрация на низких оборотах. Технология I-Action позволяет микропроцессору вычислять положение ротора в реальном времени и корректировать форму тока, обеспечивая плавное вращение даже на частоте 1 Гц.

• Отсутствие циклов: Это позволяет кондиционеру мощностью 7 кВт работать в режиме поддержания температуры, потребляя всего 400–500 Вт, не останавливаясь. Отсутствие циклов «старт-стоп» продлевает ресурс компрессора в 2–3 раза, так как исключает режим сухого трения при пуске.

Электронный расширительный вентиль (EEV)

В модели CH-S24FTXQ-NG применяется электронное дросселирование. Вместо фиксированной капиллярной трубки установлен EEV (Electronic Expansion Valve) с шаговым двигателем. Инженерная логика: Клапан меняет проходное сечение в зависимости от перегрева паров фреона на входе в компрессор. Это позволяет системе адаптироваться к любым условиям: от жары +45°C до мороза -15°C, всегда поддерживая оптимальное заполнение испарителя жидким фреоном и защищая компрессор от гидроудара.

4. Электротехника и интеграция в энергосистему

Внедрение климатической системы такой мощности требует грамотного расчета электрических нагрузок.

Потребление и Soft Start

Номинальная потребляемая мощность в режиме охлаждения составляет порядка 2.0–2.2 кВт. В режиме Turbo она может кратковременно возрастать. Однако, благодаря инверторной технологии и функции «Soft Start», пусковые токи отсутствуют. Напряжение на обмотках нарастает плавно, раскручивая ротор без рывков.

• Совместимость: Это позволяет безопасно устанавливать мощный 24-й блок в домах со старой проводкой или на объектах, питающихся от генераторов/источников бесперебойного питания, где высокий пусковой ток On/Off системы мог бы вызвать срабатывание защиты.

Печатная плата (PCB)

Плата управления наружного блока залита слоем компаунда или лака для защиты от влаги и пыли. Силовой модуль (IPM — Intelligent Power Module), управляющий компрессором, имеет собственный массивный радиатор охлаждения. Это критически важно, так как при коммутации токов высокой частоты выделяется значительное количество тепла. Перегрев IPM — одна из частых причин отказа дешевых инверторов, но в Veritas система охлаждения рассчитана с запасом.

5. Аэродинамика и акустический комфорт

Перемещение 1000–1200 кубических метров воздуха в час — задача, требующая оптимизации аэродинамического тракта.

Внутренний блок

Оснащен широким тангенциальным вентилятором с лопастями переменного шага, что позволяет «размыть» спектр шума, делая его менее навязчивым для человеческого уха.

• Шум: Заявленный минимум — 29 дБ(А). Это очень тихо для такого гиганта. Однако, это шум в режиме Sleep. В рабочем режиме (Medium/High) уровень звукового давления составляет 35–45 дБ(А). Пользователь должен понимать физику: бесшумного ветра не бывает. Шум носит характер равномерного шипения воздуха (White Noise).

Распределение воздуха

Широкая жалюзи с увеличенным углом раскрытия позволяет направлять поток вдоль потолка (режим охлаждения), используя эффект Коанда для дальнобойности струи до 12 метров. Это позволяет охладить длинный коридор или вытянутую гостиную, установив блок на торце.

6. Система фильтрации и гигиена

Серия Veritas славится своей комплексной системой очистки воздуха «CH 7-SKY Technology».

CH Smart-Ion Filter

Встроенный ионизатор (генератор холодной плазмы) создает высоковольтное поле, насыщая воздух активными ионами.

1. Электростатика: Ионы заряжают пыль, заставляя её слипаться в крупные комки, которые затем легко улавливаются фильтром.

2. Стерилизация: Активный кислород разрушает оболочки бактерий. Для офиса open-space это эффективный метод снижения заболеваемости сотрудников.

Механика и обслуживание

Сетчатый фильтр «ECO-FRESH» имеет уменьшенную ячейку. Учитывая огромный объем прокачиваемого воздуха, он работает как пылесос.

• Регламент: Промывка фильтров обязательна каждые 2 недели. Если этого не делать, аэродинамическое сопротивление растет, расход воздуха падает, и датчики могут ошибочно диагностировать неисправность или допустить обмерзание испарителя.

7. Коммуникации и IoT

Модель CH-S24FTXQ-NG оснащена встроенным модулем Wi-Fi. Это не опция, а стандарт для серии Veritas.

Управление со смартфона

Используя приложение (Ewpe Smart или Smart Life), пользователь получает полный контроль над климатом из любой точки мира.

• Сценарии: Включение кондиционера в загородном доме за 2 часа до приезда. Мониторинг температуры в серверной комнате. Настройка недельного таймера для магазина (вкл/выкл по графику работы).

• Диагностика: В случае неисправности приложение покажет код ошибки, что упростит общение с сервисным центром.

8. Работа на обогрев (Тепловой насос)

CH-S24FTXQ-NG — это эффективный тепловой насос класса «воздух-воздух» для работы в климатических зонах Центральной и Восточной Европы.

Эффективность и границы

Система стабильно работает на обогрев до -15°C наружной температуры.

• Инженерный нюанс: Наличие EEV позволяет системе гибко управлять перегревом, выжимая максимум тепла даже из морозного воздуха.

• Оттайка: Интеллектуальная система разморозки анализирует дельту температур и время работы. Процесс оттайки наружного блока занимает 5–10 минут и включается только при реальном обмерзании, а не по таймеру, что повышает среднюю теплоотдачу.

• Дежурное отопление: Функция «+8°C» позволяет поддерживать минимальную положительную температуру в пустом доме, предотвращая промерзание и экономя электричество.

9. Требования к монтажу и инженерные ограничения

Монтаж 24-го инвертора на R32 требует высокой квалификации и специализированного инструмента.

Фреоновая магистраль

• Диаметры: Газовая труба — 5/8 дюйма (15.88 мм), жидкостная — 1/4 дюйма (6.35 мм).

• Жесткость: Труба 5/8" очень жесткая. Гибка только трубогибом. «Залом» трубы приведет к смерти компрессора.

• Вальцовка: R32 работает под высоким давлением (до 30 бар, в пиках до 40). Качество вальцовки должно быть идеальным («зеркало»). Рекомендуется использование герметика для резьбовых соединений или пайка.

• Длина: Максимальная длина трассы — 25 метров. Перепад высот — 10 метров. При превышении 5 метров требуется дозаправка R32 по весам (строго по весам, так как R32 горюч и требует точности).

Вакуумирование

Удаление воздуха и влаги — строго обязательно.

1. Гидролиз: Масло POE, используемое в компрессоре, гигроскопично. Влага вызывает гидролиз масла и образование кислоты.

2. Безопасность: R32 — слабогорючий газ (A2L). Наличие воздуха в системе нежелательно с точки зрения пожарной безопасности (хотя риск минимален) и критично с точки зрения термодинамики (рост давления конденсации).

10. Экономическое обоснование и вывод

Сплит-система Cooper&Hunter CH-S24FTXQ-NG Veritas — это эталон рационального инжиниринга.

Аргументы «ЗА»:

• Платформа: Проверенная годами база Veritas, переведенная на эффективный R32.

• Мощность: Честные 7 кВт холода и тепла.

• Комплектация: EEV, Wi-Fi, Cold Plasma — полный набор технологий 2026 года.

• Эффективность: Класс А++ реально снижает счета за электричество, окупая разницу в цене с On/Off моделями за 2 сезона.

Ограничения:

• Габариты: Внутренний блок крупный (более метра в ширину). Требует места на стене.

• Шум: На высоких оборотах слышен поток воздуха.

• Монтаж: Требует профессионального подхода к трубе 5/8" и R32.

Резюме: CH-S24FTXQ-NG — это идеальный выбор для больших жилых и коммерческих помещений, где требуется надежность, высокая мощность и современные функции управления, но без переплаты за избыточный дизайн премиальных серий. Это «рабочая лошадка» инверторного мира, готовая к работе 24/7.
