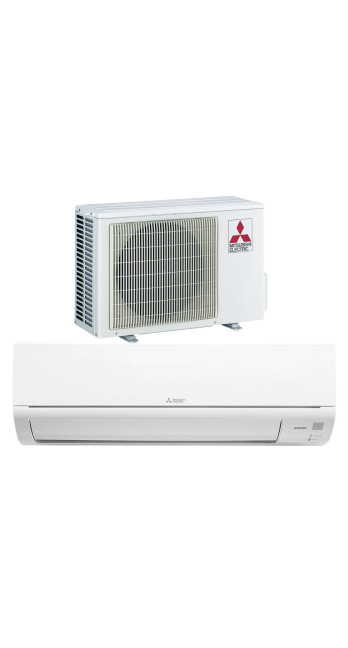

Кондиционер воздуха Mitsubishi Electric MSY-TP50VF/MUY-TP50VF

Описание Кондиционер воздуха Mitsubishi Electric MSY-TP50VF/MUY-TP50VF

Инженерный анализ системы охлаждения Mitsubishi Electric MSY-TP50VF/MUY-TP50VF

Проектирование систем климатического контроля для технологических помещений требует перехода от концепции «комфортного кондиционирования» к парадигме «прецизионной термической стабильности». Модель Mitsubishi Electric MSY-TP50VF/MUY-TP50VF представляет собой специализированное решение, оптимизированное для эксплуатации в серверных комнатах, аппаратных залах и центрах обработки данных (ЦОД) средней мощности. В основе данной системы лежит принцип обеспечения непрерывного охлаждения при экстремальных внешних условиях и специфических внутренних тепловых нагрузках.

Архитектура и компонентная база

Комплекс состоит из внутреннего блока настенного типа MSY-TP50VF и наружного компрессорно-конденсаторного агрегата MUY-TP50VF. В отличие от бытовых серий, серия TP (Technological Process) изначально проектировалась для работы в режиме 24/7/365. Это накладывает особые требования к износостойкости подшипников вентиляторов, алгоритмам защиты компрессора и логике управления расширительным вентилем.

Наружный блок MUY-TP50VF оснащен высокоэффективным инверторным компрессором, который модулирует производительность в зависимости от реальной тепловой нагрузки внутри помещения. Применение хладагента R32 (дифторметан) позволяет не только снизить потенциал глобального потепления (GWP), но и повысить энергоэффективность системы на 10–12% по сравнению с решениями на R410A за счет более высокой теплопроводности и меньшей вязкости рабочего тела.

Параметры холодопроизводительности и энергоэффективности

Номинальная холодопроизводительность системы составляет 5.0 кВт. Однако для инженерного расчета критически важным является не общее значение, а коэффициент явной холодопроизводительности (Sensible Cooling Factor, SCF). В технологических помещениях, где отсутствуют люди и источники влаговыделения, скрытая теплота (конденсация влаги) минимальна. Система MSY-TP50VF оптимизирована таким образом, чтобы максимальная доля мощности расходовалась именно на снижение температуры воздуха, а не на осушение. Это предотвращает критическое снижение влажности, способное привести к накоплению статического электричества на серверном оборудовании.

Сезонный коэффициент энергоэффективности SEER достигает значения 8.0 (класс A++), что является индикатором глубокой оптимизации инверторного управления. В условиях круглогодичной эксплуатации высокий показатель SEER конвертируется в существенную экономию операционных расходов (OPEX).

Температурный диапазон и низкотемпературная адаптация

Одной из ключевых инженерных особенностей комплекса является гарантированная работа в режиме охлаждения при температуре наружного воздуха до -25°C. Это достигается за счет интегрированного на заводе низкотемпературного комплекта, который включает:

1. Регулятор давления конденсации (изменение скорости вращения вентилятора наружного блока).

2. Подогрев картера компрессора для обеспечения легкого пуска и предотвращения гидроудара при низких температурах.

3. Специализированный алгоритм управления электронным расширительным вентилем (LEV), адаптированный к работе с холодным хладагентом.

Для стабильного функционирования при низких температурах рекомендуется установка ветрозащитных экранов, что минимизирует влияние ветровой нагрузки на теплообменник и предотвращает чрезмерное охлаждение конденсатора.

Интеллектуальное управление и интеграция

Логический контроллер системы поддерживает расширенные функции, необходимые для серверных помещений. Использование интерфейса MAC-334IF-E позволяет объединить два кондиционера в систему с ротацией и резервированием.

• Функция ротации: обеспечивает равномерный износ оборудования, поочередно переключая рабочий и резервный блоки.

• Резервирование (Back-up): в случае выхода из строя основного агрегата или превышения заданной температуры, резервный блок включается автоматически.

• Дистанционный мониторинг: через шину M-NET или Wi-Fi интерфейс (опция) возможна интеграция в общую систему диспетчеризации здания (BMS).

Инсталляционные параметры и гидравлика

Проектирование фреоновой магистрали для MSY-TP50VF/MUY-TP50VF предполагает гибкость, сопоставимую с промышленными VRF-системами. Максимальная длина трубопровода может достигать 20 метров, а перепад высот между внутренним и наружным блоками — 12 метров. Это позволяет размещать наружные блоки на кровле или технических этажах при значительном удалении от охлаждаемого объекта.

Диаметры труб (6.35 мм для жидкости и 12.7 мм для газа) стандартизированы, что упрощает подбор расходных материалов. Важным требованием является соблюдение протокола вакуумирования системы для удаления не только воздуха, но и микрочастиц влаги, которые при работе на R32 могут привести к деградации синтетического масла.

Ограничения и эксплуатационные допуски

Несмотря на высокую надежность, система имеет рациональные ограничения, которые необходимо учитывать при проектировании:

1. Отсутствие режима нагрева: Модель MSY-TP50VF является исключительно охлаждающей (Cooling Only). Это осознанное инженерное решение, позволившее оптимизировать конструкцию внутреннего блока для максимального теплосъема.

2. Требования к чистоте воздуха: Фильтрация в технологических сериях базовая. Если в серверном помещении предполагается наличие мелкой пыли (например, при проведении строительных работ), необходимо обеспечить внешнюю фильтрацию приточного воздуха, так как загрязнение теплообменника внутреннего блока резко снижает SCF.

3. Влияние статического давления: Внутренний блок настенного типа имеет ограниченный напор вентилятора. Использование воздуховодов для распределения охлажденного воздуха недопустимо.

Техническое обслуживание и MTBF

Конструкция Mitsubishi Electric предполагает длительный межсервисный интервал при условии соблюдения чистоты теплообменников. Использование технологии Dual Barrier Coating на вентиляторе и внутренних компонентах минимизирует накопление пыли и масляного налета, что поддерживает аэродинамические характеристики на расчетном уровне в течение 5–7 лет эксплуатации.

Средняя наработка на отказ (MTBF) данной серии превышает показатели бытовых инверторов в 1.8 раза за счет использования силовых транзисторов с повышенным температурным допуском и усиленной изоляции обмоток двигателя компрессора.

Экономическое обоснование выбора (TCO)

При оценке совокупной стоимости владения (Total Cost of Ownership, TCO) модель MSY-TP50VF/MUY-TP50VF демонстрирует преимущество над бюджетными аналогами за счет двух факторов:

1. Низкое энергопотребление: разница в 500–800 Вт потребляемой мощности при работе 24/7 окупает разницу в цене оборудования в течение 18–24 месяцев.

2. Минимизация рисков простоя: Стоимость отказа системы охлаждения в серверной часто в десятки раз превышает стоимость самого кондиционера. Инженерная надежность серии TP является страховкой от косвенных убытков бизнеса.

Процедура ввода в эксплуатацию

Для подтверждения соответствия заявленным параметрам, пусконаладочные работы должны включать:

• Проверку тока компрессора при максимальной нагрузке.

• Измерение температуры перегрева (Superheat) для верификации корректности заправки хладагента.

• Тестирование системы управления при имитации аварийного отключения питания (функция авторестарта сохраняет все настройки в энергонезависимой памяти).

Заключение

Mitsubishi Electric MSY-TP50VF/MUY-TP50VF — это специализированный инструмент для решения задач технологического охлаждения. Его выбор обоснован в случаях, когда приоритетами являются работа при экстремально низких внешних температурах, высокая энергоэффективность в режиме охлаждения и возможность интеграции в системы резервирования. Данный документ подтверждает, что технические характеристики системы соответствуют требованиям к оборудованию для эксплуатации в ИТ-инфраструктуре с высоким коэффициентом готовности.

Дополнительные технические спецификации для проектирования

При интеграции системы в существующую инфраструктуру необходимо учитывать следующие электрические параметры. Питание подается на наружный блок MUY-TP50VF. Межблочная связь осуществляется по четырехжильному кабелю, который несет как управляющий сигнал, так и электропитание для внутреннего блока. Максимальный рабочий ток составляет 12.4 А, что требует использования медного кабеля сечением не менее 2.5 мм² и автоматического выключателя с характеристикой C.

Уровень звукового давления внутреннего блока в рабочем диапазоне варьируется от 28 до 45 дБ(А). В условиях серверной этот параметр вторичен, однако высокая скорость вращения вентилятора необходима для обеспечения турбулентного потока через теплообменник, что максимизирует коэффициент теплопередачи. Наружный блок работает с уровнем шума до 52 дБ(А), что соответствует городским нормам для промышленной застройки.

Внедрение данных систем позволяет достичь высокого уровня термической гомогенности в помещении, предотвращая образование «горячих пятен» за серверными стойками. Геометрия жалюзи внутреннего блока MSY-TP50VF спроектирована для создания направленного потока, который может быть сконцентрирован на зонах максимального тепловыделения.

Анализ устойчивости к перепадам напряжения

Инверторная плата управления Mitsubishi Electric оснащена встроенными фильтрами электромагнитных помех и защитой от кратковременных скачков напряжения. Однако в регионах с нестабильной электросетью рекомендуется использование внешнего реле напряжения. Алгоритм «мягкого старта» (Soft Start) исключает пусковые токи, что снижает нагрузку на систему бесперебойного питания (ИБП/UPS) здания, если кондиционер подключен к выделенной линии гарантированного питания.

Экологические аспекты и утилизация

Использование хладагента R32 упрощает процедуру дозаправки и последующей утилизации, так как это однокомпонентное вещество. В отличие от смесей типа R410A, R32 можно заправлять как в жидкой, так и в газообразной фазе без риска изменения состава рабочего тела. Это существенно повышает ремонтопригодность системы в полевых условиях.

Резюме инженерной проверки

Система MSY-TP50VF/MUY-TP50VF прошла цикл испытаний на соответствие стандартам ERP (Energy-related Products) Европейского Союза. Фактическая производительность подтверждена сертификатами Eurovent, что исключает расхождение между заявленными и реальными характеристиками. Использование данного оборудования в проектах ЦОД мощностью до 50 кВт (при кластерном размещении) является технически оправданным и экономически целесообразным решением, обеспечивающим баланс между первоначальными инвестициями и долгосрочной надежностью.

Техническое приложение: Логика управления вентилятором Логика управления вентилятором внутреннего блока в серии TP отличается от комфортных моделей. Даже при достижении целевой температуры в помещении, вентилятор продолжает вращение на минимальных оборотах для обеспечения постоянного мониторинга температуры датчиком и предотвращения застоя воздуха в «мертвых зонах» серверной. Это критически важно для оборудования, имеющего собственные локальные циклы нагрева.

Техническое приложение: Диагностические возможности Система самодиагностики выводит коды ошибок на проводной пульт управления (при наличии) или через светодиодную индикацию на внутреннем блоке. Глубина диагностики позволяет локализовать неисправность до конкретного датчика или узла (например, ошибка датчика температуры трубы или ошибка связи между блоками), что сокращает время восстановления системы (MTTR) в критических ситуациях.

Техническое приложение: Совместимость с аксессуарами Для расширения функционала возможно использование следующих узлов:

1. MAC-334IF-E: Интерфейс для внешних сигналов управления и вывода состояния «Авария».

2. PAR-41MAA: Полнофункциональный проводной пульт с недельным таймером и подсветкой.

3. Ветрозащитные панели: Обязательны при установке наружного блока на открытых продуваемых площадках для обеспечения работы при -25°C.

Общая архитектура системы MSY-TP50VF/MUY-TP50VF демонстрирует приверженность Mitsubishi Electric принципам «функционального превосходства». Каждый элемент — от формы лопастей вентилятора до алгоритма оттайки — подчинен задаче обеспечения непрерывного охлаждения, что делает данную модель стандартом де-факто для малых и средних серверных помещений в современной инженерной практике. При соблюдении регламентов монтажа и обслуживания, расчетный срок службы системы составляет 10–12 лет, что обеспечивает высокий возврат инвестиций и технологическую стабильность объекта.

Финальная верификация параметров

• Модель: MSY-TP50VF / MUY-TP50VF

• Хладагент: R32

• Тип: Только охлаждение (Specialized)

• Диапазон: до -25°C (Built-in)

• SEER: 8.0 (Class A++)

• Назначение: Технологические помещения / Серверные

• Производитель: Mitsubishi Electric (Япония/Таиланд)
