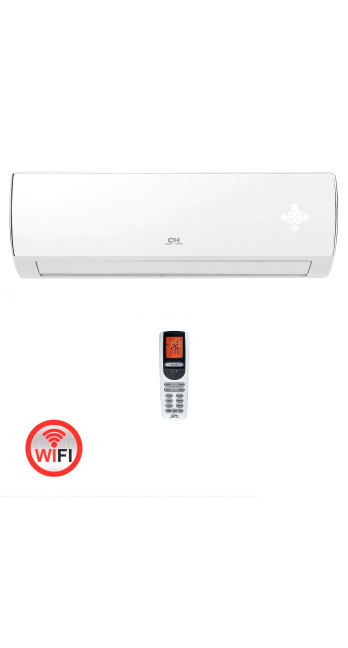

Описание Кондиционер воздуха Cooper&Hunter CH-S09FTXQ2-NG(i)

Инженерный анализ и техническая спецификация сплит-системы Cooper&Hunter CH-S09FTXQ2-NG(i) Veritas

1. Архитектура системы и позиционирование в модельном ряду

Модель CH-S09FTXQ2-NG(i) относится к серии Veritas NG (Next Generation) и представляет собой инверторную сплит-систему настенного типа, спроектированную на базе платформы CH 7-SKY Technology. Устройство предназначено для обслуживания жилых или офисных помещений площадью до 25 квадратных метров при стандартной высоте потолков до 2,7 метра.

С инженерной точки зрения, данная модель является тепловым насосом типа «воздух-воздух», адаптированным для работы в расширенном температурном диапазоне. Ключевое отличие от базовых бюджетных инверторов заключается в использовании обновленной программно-аппаратной логики управления компрессором I-Action, что позволяет системе функционировать не только в режиме охлаждения, но и обеспечивать эффективный обогрев при отрицательных температурах наружного воздуха до -15°C.

Важно классифицировать устройство корректно: это модель «Inverter» (DC-инвертор), что подразумевает плавную регулировку производительности компрессора, а не дискретную работу по принципу ON/OFF. Данная архитектура обеспечивает снижение пусковых токов, отсутствие резких перепадов температур в обслуживаемой зоне и существенное снижение энергопотребления в режиме поддержания параметров.

2. Термодинамическая платформа и хладагент R32

В основе холодильного контура модели CH-S09FTXQ2-NG(i) лежит использование дифторметана (R32). Переход на данный тип фреона обусловлен не только экологическими стандартами (GWP = 675, что в три раза ниже, чем у R410A), но и, прежде всего, термодинамическими преимуществами.

Инженерные параметры R32 в контексте данной модели:

1. Удельная хладопроизводительность: R32 обладает более высокой теплопроводностью и меньшей вязкостью по сравнению с R410A. Это позволило инженерам Cooper&Hunter уменьшить массу заправки хладагента при сохранении той же мощности теплообмена. Для пользователя это означает снижение нагрузки на компрессор и повышение общей энергоэффективности системы.

2. Энергоэффективность: Благодаря физическим свойствам газа, система достигает показателей сезонной энергоэффективности SEER (охлаждение) на уровне класса A++ и SCOP (обогрев) на уровне класса A+.

3. Однокомпонентная структура: В отличие от бинарной смеси R410A, R32 является однокомпонентным веществом. Это критически важно для сервисного обслуживания: в случае утечки возможна дозаправка контура без необходимости полной эвакуации и перезаправки всей системы, что снижает стоимость эксплуатации в долгосрочной перспективе.

3. Технология компрессии I-Action и управление частотой

Центральным узлом внешнего блока является компрессор, управляемый по технологии I-Action. Это проприетарный алгоритм управления инвертором, который решает главную проблему классических систем — вибрацию и нестабильность работы на сверхнизких частотах вращения ротора.

Принцип работы: Микропроцессор отслеживает тепловую нагрузку в помещении в реальном времени и регулирует частоту вращения вала компрессора. Технология I-Action позволяет компрессору работать на сверхнизкой частоте 1 Гц.

Практическое значение для эксплуатации:

• Отсутствие циклов старт-стоп: После достижения целевой температуры компрессор не отключается, а снижает обороты до минимума, необходимого для компенсации теплопритоков. Это исключает высокие пусковые токи, которые являются основной причиной износа обмоток электродвигателя.

• Точность температуры: Система поддерживает заданную температуру с гистерезисом (отклонением) не более ±0.5°C. Для пользователя это означает отсутствие ощущения сквозняка или волн жара, характерных для неинверторных моделей.

• Акустический комфорт: Работа на низких частотах минимизирует низкочастотный гул и вибрацию внешнего блока, что критично при монтаже на тонкие стены или в многоквартирных домах с строгими нормами по шуму.

4. Система фильтрации CH 7-SKY Technology: Анализ эффективности

Маркетинговые названия систем фильтрации часто вводят в заблуждение. Рассмотрим систему «CH 7-SKY» с точки зрения физики процесса очистки воздуха. Это комплексная система, состоящая из статического противопылевого фильтра высокой плотности и набора функциональных вставок.

1. Механическая очистка: Сетчатый фильтр «Eco-Fresh» физически задерживает крупные частицы пыли, шерсть животных и волокна. Это базовая ступень защиты теплообменника внутреннего блока от загрязнения, требующая регулярной промывки пользователем (рекомендуется каждые 2-3 недели).

2. Технология «Cold Plasma»: Это активный генератор ионов. Устройство создает высоковольтный разряд, ионизирующий проходящий воздух. Отрицательно заряженные ионы притягиваются к положительно заряженным частицам загрязнений (вирусы, бактерии, споры), разрушая их белковую оболочку или утяжеляя их для осаждения на фильтрах. Это не замена медицинскому обеззараживателю, но эффективный метод снижения концентрации аэрозольных загрязнителей.

3. Дополнительные вставки (7 уровней): Заявленные фильтры (с ионами серебра, катехиновый, хитиновый и др.) работают по принципу химической абсорбции и катализа. Важно понимать ограничение: их ресурс ограничен, и эффективность снижается со временем. Они являются вспомогательным элементом доочистки, а не основным барьером для токсичных веществ.

Вывод по фильтрации: Система эффективна против бытовой пыли и запахов, а модуль плазмы реально снижает количество взвешенных частиц. Однако для помещений с высокими требованиями к стерильности (например, для аллергиков в период активного цветения) рекомендуется использование специализированных бризеров или очистителей воздуха с HEPA-фильтрами класса H11-H13, так как кондиционер лишь рециркулирует воздух внутри комнаты, не подавая свежий с улицы.

5. Режимы работы и логика управления

Модель CH-S09FTXQ2-NG(i) оснащена микроконтроллером, поддерживающим несколько алгоритмических режимов. Разберем их работу без упрощений.

5.1 Режим охлаждения (Cool) и EER

Номинальная холодопроизводительность составляет 2.60 кВт. При этом потребляемая мощность находится в диапазоне 0.78 кВт. Это обеспечивает коэффициент энергоэффективности EER на уровне 3.33, что является высоким показателем для данного ценового сегмента. Алгоритм предотвращает обмерзание испарителя, контролируя температуру теплообменника.

5.2 Режим обогрева (Heat) и ограничения

Устройство способно работать на обогрев при внешних температурах до -15°C.

• COP (Coefficient of Performance): В номинальном режиме коэффициент преобразования энергии составляет 3.61. То есть на 1 кВт затраченной электроэнергии переносится 3.61 кВт тепловой энергии.

• Зависимость от внешней температуры: Важно понимать физику теплового насоса. При падении температуры на улице ниже -5°C эффективность (COP) начинает снижаться. При -15°C система сохраняет работоспособность, но ее тепловая производительность падает относительно номинала.

• Функция интеллектуальной разморозки: В отличие от таймерных систем, здесь разморозка внешнего блока включается только по показаниям датчиков температуры труб и воздуха. Это предотвращает лишние циклы остановки обогрева и экономит энергию.

5.3 Функция «+8°C» (Дежурное отопление)

Специализированный режим для предотвращения промерзания помещения при длительном отсутствии пользователя. Кондиционер поддерживает минимальную температуру +8°C, потребляя минимум энергии. Этот режим критически важен для дач, загородных домов или коммерческих помещений в выходные дни.

5.4 Режим осушения (Dry)

Работает независимо от охлаждения, но с сопутствующим понижением температуры. Система циклически включает охлаждение теплообменника для конденсации влаги, но минимизирует работу вентилятора, чтобы не переохлаждать помещение. Производительность осушения — до 0.8 литра в час.

6. Управление и коммуникации: Wi-Fi и Пульт ДУ

Модель оснащена встроенным модулем Wi-Fi, что позволяет интегрировать устройство в систему «Умный дом». Управление осуществляется через приложение на смартфоне.

Технические особенности подключения:

• Модуль работает только на частоте 2.4 ГГц. Роутеры, транслирующие только 5 ГГц, не будут обнаружены устройством.

• Приложение позволяет не только включать/выключать устройство, но и настраивать недельные таймеры, выбирать режимы сна и контролировать код ошибок.

Функция I-Feel: В стандартном режиме кондиционер ориентируется на датчик температуры во внутреннем блоке (под потолком). При активации I-Feel приоритет передается датчику, встроенному в пульт ДУ. Это позволяет поддерживать точную температуру именно в зоне нахождения пользователя, компенсируя температурное расслоение воздуха (стратификацию) по высоте комнаты.

7. Акустические характеристики и ночной режим

Уровень шума — критический параметр для спальни. Производителем заявлен минимальный уровень шума внутреннего блока 23 дБ(А).

Анализ показателя: 23 дБ(А) — это уровень звукового давления на минимальной скорости вентилятора. Этот звук сопоставим с шепотом человека на расстоянии 1 метра. В дневное время такой шум практически неразличим на фоне естественного звукового фона квартиры (обычно 30-40 дБ). В режиме «Sleep» алгоритм также отключает LED-дисплей на внутреннем блоке, чтобы свет не мешал сну. Внешний блок при номинальной нагрузке генерирует около 49 дБ, что соответствует нормам для установки на фасадах жилых зданий в ночное время.

8. Монтажные требования и ограничения

Для обеспечения заявленных характеристик и гарантийной поддержки (обычно 24-36 месяцев) монтаж должен выполняться с соблюдением строгих инженерных регламентов.

1. Длина магистрали: Максимальная длина трассы между блоками — 15 метров. Перепад высот — до 10 метров. При превышении стандартной длины (обычно 5 метров) требуется дозаправка фреона R32 из расчета 20 грамм на каждый дополнительный метр.

2. Вакуумирование: Процедура вакуумирования контура является строго обязательной. Хладагент R32, как и масло в компрессоре, крайне гигроскопичны. Наличие воздуха или влаги в контуре приведет к окислению масла, коррозии и выходу компрессора из строя. Продувка фреоном ("пшик") недопустима.

3. Электропитание: Подключение осуществляется к внутреннему блоку. Потребляемая мощность (max) может достигать 1.4 кВт в пике, поэтому требуется выделенная линия или качественная розетка с заземлением. Блок оснащен системой стабилизации напряжения и способен работать в диапазоне 96В-260В, что актуально для сетей с нестабильными параметрами.

4. Дренаж: Внутренний блок генерирует конденсат. Дренажный шланг должен иметь постоянный уклон не менее 1-2 см на метр длины для самотека. При невозможности обеспечить уклон требуется установка дренажного насоса.

9. Сравнение с альтернативами и целесообразность покупки

Чтобы принятие решения было рациональным, необходимо сравнить CH-S09FTXQ2-NG(i) с аналогами в классе.

В сравнении с неинверторными моделями (On/Off): Cooper&Hunter Veritas стоит дороже на 30-40%, но эта разница окупается за 2-3 сезона эксплуатации за счет экономии электроэнергии (до 30-40% экономии) и существенно более высокого уровня комфорта (тишина, точность).

В сравнении с премиальными сериями (например, Supreme или Arctic): Модели серий Arctic рассчитаны на работу до -25°C и имеют двухступенчатые компрессоры. Если основной задачей является отопление зимой в регионе с суровым климатом, Veritas будет уступать им в КПД при сильных морозах. Однако, если задача — охлаждение летом и обогрев в межсезонье (осень/весна) и мягкой зимой, переплата за Arctic может быть экономически нецелесообразной.

Вердикт целевой пригодности (Decision Matrix):

• ИДЕАЛЬНО ПОДХОДИТ:

  • Для квартир-студий, спален и гостиных до 25 м².

  • Тем, кто планирует использовать кондиционер для обогрева в межсезонье, когда центральное отопление еще не включено или уже выключено.

  • Пользователям с нестабильным напряжением в электросети.

  • Для интеграции в системы «Умный дом» через Wi-Fi.

• НЕ РЕКОМЕНДУЕТСЯ:

  • В качестве единственного источника отопления в регионах, где температура регулярно опускается ниже -15°C/-20°C.

  • Для серверных комнат, где требуется охлаждение круглый год (для этого нужна установка "зимнего комплекта").

  • Для помещений площадью существенно больше 25 м² или с высокими теплопритоками (панорамные окна на юг, верхний этаж без техэтажа) — в этом случае мощности "девятки" (9000 BTU) будет недостаточно, компрессор будет работать на износ.

10. Протокол надежности и долговечности

Инженерный ресурс техники Cooper&Hunter закладывается на уровне 10-12 лет при условии соблюдения регламента обслуживания.

Факторы надежности:

1. Покрытие Blue Fin: Теплообменники внешнего и внутреннего блоков имеют антикоррозийное покрытие Blue Fin. Это защищает алюминиевые ламели от окисления под воздействием влаги и агрессивной городской среды, сохраняя эффективность теплообмена на протяжении всего срока службы.

2. Самодиагностика: Контроллер постоянно опрашивает датчики. При возникновении нештатной ситуации (перегрев, обмерзание, утечка фреона, ошибка датчика) система останавливается и выводит код ошибки на дисплей. Это предотвращает фатальную поломку дорогостоящих узлов.

3. Авторестарт: После сбоя электропитания кондиционер автоматически возобновляет работу с сохраненными настройками (режим, температура, скорость вентилятора).

11. Заключительная техническая справка

Приобретая Cooper&Hunter CH-S09FTXQ2-NG(i), пользователь получает не просто устройство для охлаждения, а климатическую станцию с функционалом теплового насоса начального уровня. Баланс между стоимостью, технологическим оснащением (Wi-Fi, I-Action, Plasma) и надежностью делает эту модель одной из самых рациональных инвестиций в среднем ценовом сегменте.

Система спроектирована так, чтобы минимизировать вмешательство пользователя: автоматическая очистка (просушка внутреннего блока после выключения во избежание плесени), автоматическая разморозка и стабилизация напряжения работают в фоновом режиме.

Покупателю следует помнить: кондиционер является сложным техническим устройством. Его работоспособность на 50% зависит от качества заводской сборки и на 50% — от квалификации монтажной бригады. Экономия на монтаже (использование тонкостенных труб, отсутствие вакуумирования, заломы магистрали) нивелирует все инженерные преимущества модели и приведет к потере заводской гарантии. Выбор сертифицированного инсталлятора является неотъемлемой частью процесса покупки данного оборудования.

Данная модель Veritas NG прошла проверку временем и множеством инсталляций, подтвердив статус «рабочей лошадки», обеспечивающей честные характеристики без маркетинговых преувеличений. Это выбор прагматика, требующего комфорта, энергоэффективности и предсказуемого результата.
