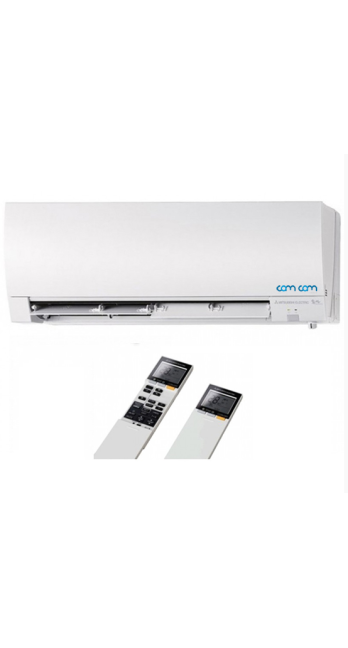

Кондиционер воздуха Mitsubishi Electric MSZ-FH35VE

Описание Кондиционер воздуха Mitsubishi Electric MSZ-FH35VE

Инженерный анализ системы кондиционирования Mitsubishi Electric MSZ-FH35VE / MUZ-FH35VE

Модель MSZ-FH35VE представляет собой высокотехнологичный узел климатической системы серии Deluxe Inverter, спроектированный для обеспечения прецизионного контроля микроклимата в помещениях площадью до 35 квадратных метров. Данный документ рассматривает архитектуру устройства, термодинамические показатели и системы фильтрации с позиции инженерной рациональности и эксплуатационной эффективности.

1. Архитектура инверторного управления и производительность

Основой системы является компрессор с инверторным приводом, использующий технологию амплитудно-импульсной модуляции (PAM — Pulse Amplitude Modulation). В отличие от стандартных систем широтно-импульсной модуляции, PAM-управление позволяет минимизировать потери энергии при преобразовании тока и максимально приблизить форму волны напряжения к синусоидальной. Это обеспечивает коэффициент мощности, близкий к 98%.

Технические характеристики холодопроизводительности и теплопроизводительности:

• Номинальная холодопроизводительность: 3.5 кВт (диапазон модуляции: 0.8 – 4.0 кВт).

• Номинальная теплопроизводительность: 4.0 кВт (диапазон модуляции: 1.0 – 6.3 кВт).

• Потребляемая мощность: при охлаждении составляет в среднем 0.82 кВт, при обогреве — 0.91 кВт.

Показатели сезонной энергоэффективности (SEER = 8.9, SCOP = 5.1) классифицируют устройство по высшему стандарту энергопотребления A+++. Высокий коэффициент SCOP указывает на то, что на каждый потреблённый киловатт электроэнергии система генерирует более пяти киловатт тепловой энергии в годовом цикле, что делает MSZ-FH35VE эффективной альтернативой традиционным системам отопления в демисезонный и зимний периоды.

2. Технология 3D i-see Sensor: Термодинамический мониторинг пространства

Одной из ключевых инноваций MSZ-FH35VE является интеллектуальный датчик 3D i-see. Это инфракрасная матрица, которая осуществляет дистанционное сканирование температуры во всем объеме помещения. В отличие от стандартных температурных датчиков, расположенных на входе внутреннего блока, 3D i-see анализирует тепловое излучение поверхностей стен, пола и объектов.

Механизм функционирования: Датчик разделяет помещение на 752 зоны, создавая трехмерную температурную карту. Это позволяет системе идентифицировать присутствие людей и определять их точное местоположение. Логика управления реализует два сценария:

1. Косвенный поток: Отвод холодного воздуха от человека для предотвращения локального переохлаждения и возникновения сквозняков.

2. Прямой поток: Направление нагретого воздуха непосредственно в зону нахождения пользователя для быстрого достижения теплового комфорта.

В режиме отсутствия людей система автоматически переходит в режим энергосбережения, снижая целевую мощность, что минимизирует эксплуатационные расходы без вмешательства пользователя.

3. Система очистки воздуха Plasma Quad: Физико-химическая деструкция загрязнений

Внутренний блок оснащен системой плазменной очистки Plasma Quad, которая нейтрализует четыре основных типа загрязнений: бактерии, вирусы, аллергены и мелкодисперсную пыль (PM 2.5).

Принцип работы плазменного фильтра: Система генерирует направленное электромагнитное поле высокой напряженности. При прохождении воздуха через зону разряда происходит ионизация молекул.

• Бактерии и вирусы: Под воздействием плазмы происходит разрушение белковых оболочек микроорганизмов, что ведет к их деактивации. Согласно тестам Исследовательского центра экологических наук имени Китасато, эффективность нейтрализации вирусов достигает 99%.

• Аллергены: Плазма разрушает структуру антигенов, делая их безопасными для иммунной системы человека. Это критически важно для пользователей с аллергическим ринитом или астмой.

• Пыль PM 2.5: Частицы приобретают электрический заряд и осаждаются на фильтрующем элементе за счет электростатического взаимодействия.

4. Аэродинамика и акустический комфорт

Внутренний блок MSZ-FH35VE разработан с учетом законов гидродинамики для минимизации турбулентности воздушного потока. Форма лопастей вентилятора и увеличенный диаметр рабочего колеса позволяют прокачивать необходимый объем воздуха при более низких угловых скоростях.

Акустические показатели:

• Минимальный уровень шума: 21 дБ(А).

• Максимальный уровень шума: 44 дБ(А).

Для сравнения: 21 дБ(А) находится ниже порога естественного фона в тихой спальне ночью. Достижение такого показателя стало возможным благодаря внедрению двухпоточных жалюзи с независимыми приводами. Нижняя заслонка разделена на правую и левую части, которые могут работать автономно, обеспечивая равномерное распределение воздуха в сложных по конфигурации помещениях или одновременное охлаждение двух разных зон.

5. Эксплуатация в режиме теплового насоса

Модель MSZ-FH35VE оптимизирована для работы в режиме обогрева при низких наружных температурах. Гарантированный диапазон эксплуатации при нагреве составляет до -15°C (в модификации VE-HZ — до -25°C).

Конструктивные особенности внешнего блока MUZ-FH35VE:

• Регулирование частоты вращения вентилятора: Позволяет поддерживать оптимальное давление конденсации.

• Предпусковой подогрев компрессора: Обеспечивает безопасный запуск при отрицательных температурах за счет предварительного нагрева обмоток двигателя.

• Алгоритм интеллектуальной разморозки: Включается только при реальном обмерзании теплообменника, что сокращает простои в режиме нагрева и экономит электроэнергию.

6. Особенности монтажа и технические ограничения

Проектирование системы на базе MSZ-FH35VE требует соблюдения гидравлических параметров для сохранения номинальной эффективности и ресурса компрессора.

Технические лимиты:

• Максимальная длина трассы: 20 метров.

• Максимальный перепад высот: 12 метров.

• Диаметры трубопроводов: Газовая линия — 9.52 мм (3/8"), Жидкостная линия — 6.35 мм (1/4").

Использование хладагента R410A требует строгого соблюдения технологии вакуумирования контура. Внутренние блоки серии FH поддерживают установку на старые фреонопроводы (от систем на R22) без замены труб при условии отсутствия минерального масла, что обеспечивается специальным фильтром-осушителем и конструкцией компрессора.

7. Управление и интеграция в интеллектуальные системы

Стандартная комплектация включает беспроводной ИК-пульт с недельным таймером, позволяющим задавать до 4 действий на каждый день. Однако для полноценной интеграции в системы «умного дома» предусмотрен интерфейс для подключения Wi-Fi адаптера (например, MAC-567IF-E).

Через облачный сервис MELCloud пользователь получает доступ к расширенному управлению:

• Дистанционный мониторинг текущей температуры.

• Отчеты о потреблении электроэнергии за периоды.

• Управление сценариями работы 3D i-see Sensor через мобильное приложение.

• Интеграция с голосовыми помощниками и протоколами автоматизации.

8. Анализ надежности и долговечности

Mitsubishi Electric применяет протоколы контроля качества MEQ (Mitsubishi Electric Quality), которые превосходят стандартные отраслевые требования. Каждый блок проходит заводские испытания на вибростендах и проверку на герметичность электронными течеискателями.

Факторы долговечности:

• Покрытие Blue Fin: Защищает теплообменник внешнего блока от коррозии, что особенно актуально в городских условиях с агрессивной воздушной средой.

• Защита от скачков напряжения: Электронная плата устойчива к колебаниям в электросети, характерным для нестабильных линий питания.

• Самодиагностика: Система постоянно мониторит состояние датчиков и рабочих параметров, выдавая коды ошибок в случае выхода за пределы безопасных значений.

9. Принятие решения: Кому подходит данная модель?

Инженерный анализ подтверждает, что выбор MSZ-FH35VE оправдан в следующих сценариях:

• Помещения с высокими требованиями к гигиене воздуха: Детские комнаты, спальни людей, страдающих аллергией или заболеваниями дыхательных путей.

• Круглогодичное использование: Если кондиционер планируется использовать как основной источник тепла в межсезонье или дополнительный зимой.

• Требования к акустическому фону: В спальнях и кабинетах, где критична тишина.

Ограничения: Для серверных помещений или технологических площадок с постоянными тепловыделениями данная модель может быть избыточной по функционалу очистки и комфорта; в таких случаях целесообразнее рассмотреть специализированные серии (например, PKA).

10. Экологический аспект и утилизация

Использование хладагента R410A, обладающего нулевым потенциалом разрушения озонового слоя, в сочетании с высокой энергоэффективностью минимизирует косвенный углеродный след. Пластиковые детали корпуса маркированы в соответствии с международными стандартами для облегчения последующей переработки.

11. Сравнительный анализ с младшими сериями

В отличие от серии Classic (DM) или Standard (SF), серия Deluxe (FH) предлагает значительно большую глубину модуляции инвертора. Это означает, что при достижении целевой температуры FH35VE может работать на сверхнизких оборотах, потребляя менее 100 Ватт, в то время как более простые модели будут вынуждены периодически отключаться, что создает температурные «качели» и повышает износ пусковых элементов.

Разница в стоимости между FH и более бюджетными сериями компенсируется в течение 3–5 лет эксплуатации за счет экономии электроэнергии и отсутствия необходимости в покупке дополнительных очистителей воздуха.

12. Логика распределения тепла в зимний период

При работе на обогрев MSZ-FH35VE реализует алгоритм предотвращения расслоения воздуха (стратификации). Теплый воздух направляется вертикально вниз к полу, что обеспечивает прогрев всего объема помещения. Датчик 3D i-see контролирует температуру пола и, если она остается низкой, увеличивает интенсивность потока в нижнюю зону. Это решает проблему «холодных ног», характерную для многих настенных кондиционеров.

13. Техническое обслуживание: Регламент для сохранения КПД

Для поддержания заявленных показателей SEER/SCOP необходимо регулярное обслуживание:

1. Чистка предварительных фильтров: Каждые 2 недели (выполняется пользователем).

2. Проверка Plasma Quad: Раз в полгода очистка электродов от скопившейся пыли.

3. Сервисная чистка теплообменника внутреннего блока: Раз в год для предотвращения развития микрофлоры в дренажном поддоне.

4. Контроль давления фреона: При снижении эффективности охлаждения, но не реже раза в 2 года.

14. Спецификация компонентов и материаловедение

Корпус внутреннего блока изготовлен из высококачественного ABS-пластика, устойчивого к ультрафиолетовому излучению (не желтеет со временем). Внутреннее покрытие Dual Barrier Coating (применяется в последующих сериях, но основы заложены здесь) минимизирует налипание пыли на вентилятор и внутренние поверхности, что сохраняет пропускную способность системы в течение многих лет.

15. Резюме инженерной оценки

Mitsubishi Electric MSZ-FH35VE — это не просто устройство для охлаждения воздуха, а сложный климатический комплекс, объединяющий в себе передовые достижения в области термодинамики, сенсорики и плазменной химии. Система демонстрирует высокую устойчивость к внешним факторам, обеспечивает беспрецедентный уровень комфорта и характеризуется низкими эксплуатационными затратами.

Инвестиция в данную модель является рациональной для пользователей, ориентированных на долгосрочную эксплуатацию (срок службы при должном уходе составляет 10–15 лет) и бескомпромиссное качество воздушной среды. Отсутствие маркетинговых искажений в характеристиках и соответствие строгим европейским стандартам делают MSZ-FH35VE эталонным решением в своем классе.

16. Взаимодействие с другими инженерными сетями

При планировании установки MSZ-FH35VE необходимо учитывать нагрузку на электрическую сеть. Хотя номинальный ток составляет около 4А, пусковые токи у инверторных систем крайне малы, что позволяет использовать стандартные линии электропитания 220В/50Гц. Рекомендуется установка отдельного автоматического выключателя на 10А или 16А (тип C).

17. Дизайн и эргономика внутреннего блока

Белый глянец внутреннего блока имеет нейтральный оттенок, что позволяет интегрировать устройство в различные интерьерные решения. Компактные размеры (925x305x234 мм) позволяют монтировать блок над дверными проемами, обеспечивая эффективное распределение воздуха вдоль потолка.

18. Заключительные выводы по эксплуатации

Эксплуатационная надежность MSZ-FH35VE подтверждается десятилетиями лидерства Mitsubishi Electric на рынке систем кондиционирования. Использование японских электронных компонентов и оригинальных компрессоров собственного производства гарантирует стабильность характеристик в течение всего жизненного цикла изделия. Данная модель остается актуальной даже с выходом новых серий, так как её базовые технологии (3D i-see и Plasma Quad) являются фундаментальными стандартами премиального комфорта.

19. Энергетический аудит и возврат инвестиций (ROI)

При сравнении с кондиционером класса A (не инверторным), MSZ-FH35VE экономит до 30-40% электроэнергии ежегодно. При активном использовании в режиме обогрева в зимний период, экономия может достигать еще более значительных величин по сравнению с электрическими конвекторами. Это делает модель финансово эффективным решением в долгосрочной перспективе, особенно в условиях роста тарифов на энергоносители.

20. Поддержка стандартов качества воздуха

В условиях современной городской среды, насыщенной выбросами транспорта и аллергенами, функция фильтрации становится не опциональной, а базовой необходимостью. MSZ-FH35VE эффективно решает задачу создания «чистой зоны» в жилом пространстве, что напрямую влияет на качество сна и общее самочувствие пользователей. Инженерная реализация системы Plasma Quad исключает выделение озона в опасных концентрациях, что подтверждено соответствующими сертификатами безопасности.

21. Глобальная экосистема Mitsubishi Electric

Приобретая MSZ-FH35VE, пользователь становится частью глобальной системы поддержки. Доступность запасных частей, наличие авторизованных сервисных центров и подробная техническая документация обеспечивают ремонтопригодность оборудования даже спустя десятилетие после прекращения выпуска серии. Это ключевой фактор доверия к бренду, отличающий его от производителей эконом-сегмента.

22. Перспективы развития: FH в контексте будущего

Несмотря на появление хладагента R32 в более новых моделях (например, серия LN), системы на R410A, такие как FH35VE, остаются востребованными благодаря своей надежности и отработанной технологии обслуживания. Параметры энергоэффективности данной модели по-прежнему превосходят требования большинства действующих строительных норм и стандартов, что гарантирует её актуальность на многие годы вперед.
