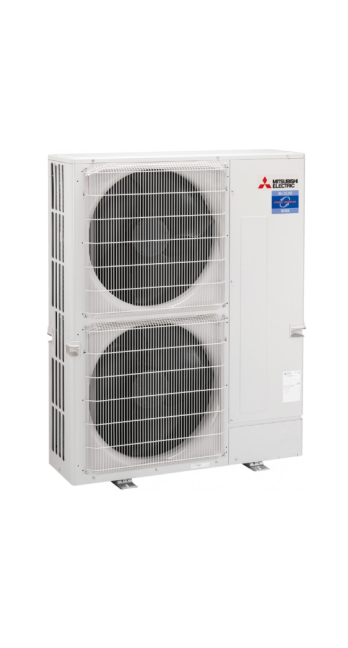

Описание Кондиционер воздуха Mitsubishi Electric PUHZ-ZRP250YKA

Инженерный анализ и спецификация: Наружный блок Mitsubishi Electric PUHZ-ZRP250YKA (Power Inverter)

1. Системная идентификация и назначение

Наружный блок Mitsubishi Electric PUHZ-ZRP250YKA представляет собой высокопроизводительный термодинамический агрегат серии Power Inverter (Mr. Slim), спроектированный для создания систем кондиционирования воздуха полупромышленного и промышленного класса. Устройство предназначено для работы в составе сплит-систем с внутренними блоками кассетного, канального, подвесного или колонного типа, а также в качестве компрессорно-конденсаторного блока (ККБ) для секций охлаждения приточных вентиляционных установок.

Ключевой инженерной особенностью модели является использование технологии Power Inverter, которая обеспечивает максимальную энергоэффективность в классе полупромышленного оборудования за счет применения модифицированных алгоритмов векторного управления компрессором и увеличенной площади теплообмена. Система ориентирована на объекты с высокими требованиями к надежности (серверные, телекоммуникационные узлы, ритейл 24/7, офисные здания класса А), где критически важны параметры наработки на отказ и стабильность поддержания целевой температуры.

Номинальная холодопроизводительность агрегата составляет 25.0 кВт, теплопроизводительность — 27.0 кВт. Эти показатели являются расчетными для стандартных условий эксплуатации, однако наличие инверторного привода позволяет системе динамически изменять мощность в широком диапазоне, адаптируясь под текущую тепловую нагрузку помещения и минимизируя цикличность работы (Start/Stop), что является основным фактором износа компрессорного оборудования.

2. Архитектура холодильного контура и компрессорный узел

Основой надежности PUHZ-ZRP250YKA является герметичный спиральный компрессор (Scroll Compressor) собственного производства Mitsubishi Electric. В отличие от ротационных аналогов, спиральная архитектура обеспечивает непрерывный процесс сжатия хладагента с минимальными пульсациями давления и сниженным уровнем вибраций.

Технология Compliance Frame

В конструкции компрессора применена технология осевой согласованности (Compliance Frame). Это инженерное решение позволяет подвижной спирали иметь микроскопическую степень свободы в вертикальной плоскости. Под действием давления газа спираль прижимается к неподвижному основанию, обеспечивая идеальную герметичность камер сжатия. Такое решение:

1. Минимизирует перетечки хладагента из зоны высокого давления в зону низкого давления, повышая объемный КПД.

2. Снижает потери на трение в моменты частичной загрузки.

3. Повышает устойчивость к гидроударам: при попадании жидкого хладагента спираль может кратковременно «отойти», пропуская жидкость без разрушения механизма, что критически важно при низкотемпературном старте.

Привод постоянного тока (DC Inverter)

Электродвигатель компрессора выполнен по технологии бесколлекторного двигателя постоянного тока (BLDC). Ротор содержит мощные неодимовые магниты, что исключает потери на намагничивание и скольжение, характерные для асинхронных двигателей переменного тока. Управление осуществляется через инверторную плату с использованием широтно-импульсной модуляции (PAM - Pulse Amplitude Modulation). Это позволяет максимально приблизить форму тока к синусоидальной, повышая коэффициент мощности (Power Factor) до 98% и снижая паразитные гармоники в электросети предприятия.

3. Энергетическая эффективность и термодинамика

Модель PUHZ-ZRP250YKA демонстрирует высокие показатели сезонной энергоэффективности (SEER/SCOP), что является прямым следствием оптимизации аэродинамики и теплообмена. В условиях коммерческой эксплуатации, где оборудование работает 10-24 часа в сутки, эти параметры напрямую определяют операционные расходы (OpEx).

Теплообменник с интегральной структурой

Конденсатор наружного блока имеет развитую поверхность теплообмена. Используется медная труба с внутренним оребрением (inner grooved pipe), что создает турбулентность потока хладагента R410A, улучшая теплопередачу. Алюминиевые ламели имеют специальный профиль, снижающий аэродинамическое сопротивление при сохранении высокой эффективности теплосъема. Покрытие ламелей Blue Fin (или аналогичное антикоррозийное) защищает теплообменник от воздействия агрессивных городских сред и солевого тумана.

Вентиляторная группа

Система оснащена осевым вентилятором с оптимизированной формой лопастей. Профиль крыльчатки спроектирован с учетом авиационных технологий для снижения срыва потока на краях лопастей, что уменьшает шумовую нагрузку и вибрацию. Управление двигателем вентилятора также инверторное, что позволяет плавно регулировать давление конденсации в зависимости от температуры уличного воздуха. Это обеспечивает стабильную работу системы в режиме охлаждения даже при низких температурах наружного воздуха (до -15°C гарантированно, и ниже с установкой ветрозащитных панелей).

4. Технология Replace: Реновация без замены магистралей

Одной из ключевых экономических и инженерных преимуществ серии ZRP является технология Mitsubishi Electric Replace Technology. Она позволяет устанавливать новый блок PUHZ-ZRP250YKA на старые фреоновые магистрали, использовавшиеся для систем на хладагенте R22, без их демонтажа или промывки.

Для коммерческих объектов (офисные центры, магазины) замена скрытых в стенах или потолках труб является дорогостоящей и сложной процедурой. Стандартное минеральное масло, используемое с R22, несовместимо с синтетическим маслом, необходимым для R410A. При смешивании образуется эмульсия, теряющая смазывающие свойства, что ведет к заклиниванию компрессора.

Инженеры Mitsubishi Electric решили эту проблему следующим образом:

1. Фильтр-осушитель и маслоотделитель: В контуре блока установлены высокоэффективные элементы фильтрации.

2. Алгоритм промывки: При запуске система активирует специальный режим двухфазной промывки. Хладагент в состоянии парожидкостной смеси циркулирует по старому контуру, механически вымывая остатки минерального масла, которое затем улавливается ловушкой в наружном блоке.

3. Совместимость материалов: Используются уплотнения, устойчивые к воздействию остаточных следов хлора, содержащегося в R22.

Это решение снижает капитальные затраты (CapEx) на модернизацию климатической системы до 40-50% и сокращает время простоя объекта.

5. Логистика хладагента и монтажные ограничения

Модель PUHZ-ZRP250YKA обладает одними из лучших в классе характеристиками по допустимой геометрии фреонопроводов. Это расширяет вариативность при проектировании и выборе места установки наружного блока (крыша, подвал, технический балкон, уровень земли).

• Максимальная длина магистрали: до 100 метров. Это позволяет размещать наружный блок на значительном удалении от обслуживаемого помещения, что актуально для высотных зданий или объектов с жесткими фасадными регламентами.

• Максимальный перепад высот: до 30 метров. Это эквивалентно высоте 9-10 этажного здания. При этом компрессор обладает достаточным запасом производительности для возврата масла без необходимости установки дополнительных маслоподъемных петель на каждые 6 метров (хотя их установка рекомендуется как хорошая практика на предельных значениях).

Диаметры подключаемых труб:

• Жидкостная линия: 12.7 мм (1/2 дюйма) — пайка.

• Газовая линия: 25.4 мм (1 дюйм) — пайка.

Важно отметить, что соединение труб осуществляется методом пайки. Для обеспечения долговечности системы пайка должна производиться строго под азотом во избежание образования окалины внутри трубы, которая может засорить фильтры или повредить расширительный вентиль (LEV).

6. Электропитание и автоматика

Блок требует трехфазного подключения (380-415 В, 50 Гц). Наличие встроенных фильтров электромагнитной совместимости подавляет помехи, генерируемые инвертором, защищая чувствительное оборудование заказчика.

Система самодиагностики

Электронная плата управления непрерывно мониторит десятки параметров: температуры нагнетания и всасывания, токи обмоток, напряжение шины DC, давление конденсации. В случае отклонения от нормы система останавливает работу и выводит код ошибки на дисплей пульта управления (или на LED-индикаторы платы наружного блока). Это позволяет сервисному инженеру быстро локализовать проблему (например, "Утечка хладагента", "Перегрев компрессора", "Ошибка связи").

Внешнее управление и интеграция

PUHZ-ZRP250YKA поддерживает подключение к центральным контроллерам (через адаптер M-NET), что позволяет интегрировать его в систему диспетчеризации здания (BMS). Также возможна реализация функций:

• Ротация и резервирование (1+1): При установке двух систем можно настроить их автоматическое переключение (для выравнивания ресурса) и автоматический ввод резерва при аварии основной системы. Это стандартное требование для серверных комнат.

• Ограничение пиковой мощности: Возможность принудительного снижения потребления энергии по внешнему сигналу (Demand Control).

7. Эксплуатационные сценарии и поддержка принятия решений

При выборе Mitsubishi Electric PUHZ-ZRP250YKA заказчик инвестирует в прогнозируемость. Ниже приведен анализ рациональности применения данной модели:

Сценарий 1: Опен-спейс офис или торговый зал

Вызов: Высокая тепловая нагрузка от людей и оборудования, необходимость равномерного распределения воздуха. Решение: Комбинация ZRP250 с канальным блоком PEAD. Высокое статическое давление канального блока в сочетании с точным поддержанием давления кипения наружным блоком обеспечивает комфорт без зон переохлаждения. Низкий уровень шума наружного блока не беспокоит сотрудников или жильцов соседних зданий.

Сценарий 2: Серверная комната (Medium Size)

Вызов: Круглосуточная работа, критичность отказа, работа зимой. Решение: Система гарантированно работает на охлаждение до -15°C "из коробки". Функция ротации позволяет установить два комплекта, обеспечив 100% резервирование (N+1). Высокий Sensible Heat Factor (коэффициент явного холода) означает, что система эффективно удаляет тепло от оборудования, не пересушивая воздух излишне (энергия не тратится на конденсацию влаги, которой в серверной и так мало).

Сценарий 3: Реконструкция здания

Вызов: Старые трассы R22, невозможность вскрытия отделки. Решение: Единственное экономически оправданное решение — использование технологии Replace. Экономия на строительно-монтажных работах перекрывает разницу в стоимости оборудования по сравнению с бюджетными брендами, требующими прокладки новых труб.

8. Ограничения и честные допущения

Как "", данный материал обязан выделить не только достоинства, но и физические ограничения системы:

1. Снижение производительности: Номинальные 25 кВт достигаются при стандартных условиях (+35°C снаружи). При повышении температуры воздуха до +40°C и выше холодопроизводительность будет снижаться по физическим законам термодинамики. Проектировщик обязан учитывать поправочные коэффициенты.

2. Длина трассы: При длине трассы, близкой к 100 метрам, фактическая производительность системы снижается из-за потерь давления в трубах. Необходимо использовать программное обеспечение Mitsubishi Electric Design Tool для точного расчета потери мощности.

3. Габариты и вес: Блок весит 135 кг. Это требует подготовки надежного основания (бетонный фундамент или усиленная металлоконструкция) с виброгасящими опорами. Установка на легкие фасадные кронштейны недопустима.

4. Шум: Несмотря на "тихую" работу (около 59 дБ(А)), это мощный промышленный агрегат. Его установка непосредственно под окнами жилых помещений или кабинетов руководителей требует акустического расчета.

9. Техническое резюме (Specification Data)

• Модель: PUHZ-ZRP250YKA

• Электропитание: 3 фазы, 380-415В, 50Гц

• Холодопроизводительность (ном): 25.0 кВт

• Потребляемая мощность (охлаждение): ~8-9 кВт (зависит от нагрузки)

• Пусковой ток: Ограничен инвертором (мягкий старт), не превышает рабочий ток более чем на кратковременные пики, безопасен для сети.

• Автомат защиты: 32 А (рекомендуемый, уточняется по ПУЭ).

• Сечение кабеля: 5 жил x 4-6 мм² (в зависимости от длины кабельной линии).

• Хладагент: R410A (предзаправлен на 30 метров трассы).

10. Заключение

Наружный блок Mitsubishi Electric PUHZ-ZRP250YKA является эталоном инженерного подхода к климатике. Это не продукт компромисса между ценой и качеством, а инструмент для решения долгосрочных задач по поддержанию микроклимата. Его выбор обоснован в ситуациях, где стоимость простоя объекта, сложность монтажных работ или требования к энергоэффективности превышают желание сэкономить на начальных капитальных вложениях. Система обеспечивает прозрачную TCO, ремонтопригодность и полную интеграцию в современные системы управления зданиями.

Для корректного подбора внутренних блоков и расчета гидравлической схемы настоятельно рекомендуется использование официальных селекционных программ производителя и привлечение сертифицированных инженерных компаний. Оборудование данного класса не прощает ошибок монтажа, но при соблюдении регламентов служит 10-15 лет без потери характеристик.
