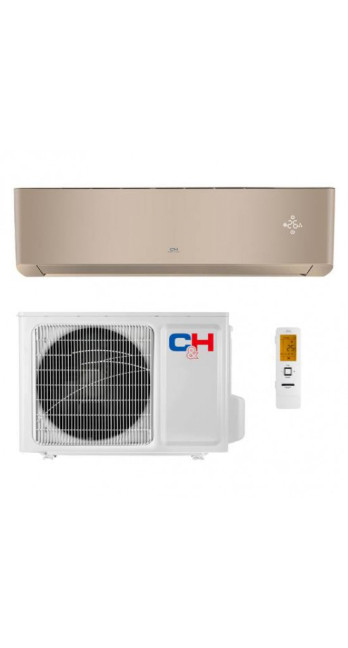

Описание Кондиционер воздуха Cooper&Hunter CH-S18FTXAL-GD

Инженерный анализ климатической системы Cooper&Hunter CH-S18FTXAL-SC Supreme Continental

Архитектура и назначение системы

Модель CH-S18FTXAL-SC представляет собой инверторную сплит-систему (тепловой насос типа «воздух-воздух»), спроектированную на платформе Supreme Continental. Устройство позиционируется как основное или вспомогательное средство климатического контроля для помещений площадью до 50–55 м² (при стандартной высоте потолков до 2.7 м). Инженерный приоритет модели смещен в сторону функции обогрева в условиях отрицательных внешних температур, что отличает её от классических систем кондиционирования, ориентированных преимущественно на охлаждение.

Ключевой особенностью аппаратной платформы является адаптация термодинамического контура для работы в расширенном температурном диапазоне: от -25°C до +43°C. Это достигается за счет применения компрессора с переменной производительностью (Inverter), подогрева поддона наружного блока и алгоритмов интеллектуального размораживания. Система функционирует на озонобезопасном однокомпонентном хладагенте R32, обладающем более высокой удельной хладопроизводительностью и теплопроводностью по сравнению с предшественником R410A, что напрямую влияет на снижение энергозатрат.

Термодинамическая эффективность (SCOP и SEER)

Для рациональной оценки эксплуатационных расходов необходимо анализировать сезонные коэффициенты эффективности, а не моментальные значения COP/EER.

Режим обогрева (Heating): Коэффициент сезонной энергоэффективности SCOP составляет 4.6 (для климатической зоны A+++). Это означает, что на протяжении отопительного сезона система генерирует в среднем 4.6 кВт тепловой энергии на каждый затраченный 1 кВт электроэнергии.

• Критическое замечание: Эффективность теплового насоса не линейна. При падении уличной температуры ниже -15°C коэффициент COP (мгновенная эффективность) снижается. Пользователь должен учитывать, что при экстремальных температурах (-20°C...-25°C) теплопроизводительность системы падает относительно номинала, что является физическим ограничением воздушных тепловых насосов, а не дефектом конкретной модели. Для CH-S18FTXAL-SC сохранение работоспособности гарантируется заводом до -25°C, однако экономическая целесообразность эксплуатации в сравнении с газовым отоплением сохраняется примерно до -15°C...-17°C.

Режим охлаждения (Cooling): Коэффициент SEER достигает значения 7.0 (Класс A++). Высокий показатель обусловлен способностью инвертора снижать частоту вращения компрессора до минимума (до 1 Гц в режиме поддержания), избегая энергозатратных циклов старт-стоп. Это обеспечивает снижение пиковых нагрузок на электросеть и отсутствие пусковых токов, превышающих номинальные значения.

Компрессорный блок и гидравлическая схема

Центральным узлом внешнего блока является роторный инверторный компрессор. В серии Supreme Continental используются компрессоры производителей GREE (Landa) или Hitachi/Highly (в зависимости от партии, требует проверки по шильдику конкретного экземпляра), оптимизированные под R32.

Технические особенности гидравлики:

1. Электронный расширительный вентиль (EEV): В отличие от капиллярной трубки, используемой в бюджетных моделях, CH-S18FTXAL-SC оснащен EEV. Это позволяет динамически регулировать поток хладагента в зависимости от тепловой нагрузки и давления конденсации. Именно EEV обеспечивает точность поддержания температуры и эффективность работы в широком диапазоне внешних условий.

2. Теплообменник: Применена технология Blue Fin (гидрофильное покрытие). Это инженерное решение предотвращает коррозию алюминиевых ламелей и ускоряет стекание конденсата, что критически важно при работе на обогрев, так как снижает частоту и длительность циклов разморозки.

3. Подогрев картера и поддона: Модель поставляется с предустановленным «зимним комплектом». Подогрев картера предотвращает загустение масла при холодном пуске, защищая компрессор от механического износа. Подогрев поддона исключает образование ледяной пробки в дренажном отверстии наружного блока, что является частой причиной поломки вентилятора в обычных кондиционерах зимой.

Алгоритмы управления и логика работы

Система управления CH-S18FTXAL-SC базируется на технологии I-Action. Микропроцессор анализирует данные с датчиков температур (внутреннего воздуха, испарителя, конденсатора, наружного воздуха, нагнетания компрессора) для коррекции частоты вращения двигателя.

Специфика алгоритмов:

• Интеллектуальная разморозка: Система не включает режим оттайки (Defrost) по таймеру. Активация происходит только при фактическом падении эффективности теплообмена, фиксируемом по разности температур на теплообменнике. Это минимизирует периоды простоя, когда подача тепла в помещение прекращается.

• Рестарт и память: При сбое электропитания плата управления сохраняет последние настройки (режим, температура, скорость вентилятора/положение жалюзи). После восстановления питания система автоматически возвращается к заданным параметрам.

• Защита от обдува холодным воздухом: В режиме нагрева вентилятор внутреннего блока не запускается, пока теплообменник не прогреется до достаточной температуры. Это исключает дискомфорт пользователя от сквозняка.

Аэродинамика и акустические характеристики

Уровень шума является критическим параметром для жилых помещений. Заявленный производителем минимум для внутреннего блока составляет 28 дБ(А), максимум — 45 дБ(А).

Анализ акустики:

• Для мощности 18000 BTU (индекс 18 в названии модели) показатель 28–30 дБ(А) на низкой скорости является физически обоснованным стандартом. Это не «бесшумная» работа (порог слышимости около 20 дБ), но уровень, сравнимый с шепотом или фоновым шумом тихой комнаты.

• Источником шума выступает не только двигатель вентилятора, но и аэродинамический шум потока воздуха, проходящего через испаритель и жалюзи. Конструкция внутреннего блока с цельнолитым корпусом минимизирует вибрационные шумы и паразитные скрипы пластика при термическом расширении/сжатии.

• Внешний блок генерирует звуковое давление в районе 55 дБ(А). При монтаже на фасад многоквартирного дома следует учитывать наличие виброгасящих опор в комплекте или приобретать их отдельно, чтобы исключить передачу низкочастотного гула на несущие конструкции стены.

Система фильтрации и гигиены воздуха

Производитель декларирует комплексную систему фильтрации «CH 7-SKY Technology». С технической точки зрения, эффективность очистки обеспечивается двумя физическими ступенями:

1. Механический пре-фильтр: Сетка высокой плотности, задерживающая крупную пыль, шерсть и волокна. Требует ручной очистки каждые 2–3 недели эксплуатации.

2. Генератор холодной плазмы (CH Smart-Ion Filter): Активный электронный модуль. Принцип действия основан на ионизации воздуха высоким напряжением, что приводит к разрушению белковых оболочек бактерий и вирусов, а также коагуляции (слипанию) мелких частиц пыли, которые затем оседают на поверхности теплообменника и смываются конденсатом. Это не замена HEPA-фильтру очистителя воздуха, но эффективное средство подавления патогенной флоры внутри самого кондиционера.

Функция самоочистки (X-Fan) обеспечивает просушку испарителя после выключения режима охлаждения. Вентилятор продолжает работать некоторое время, удаляя влагу. Это критически важное инженерное решение для предотвращения образования плесени и неприятных запахов внутри блока.

Требования к электропитанию и стабилизации

Модель CH-S18FTXAL-SC оснащена импульсным блоком питания, устойчивым к перепадам напряжения в диапазоне 96–260 В. Однако для защиты дорогостоящей инверторной платы управления и компрессора настоятельно рекомендуется:

• Обеспечить выделенную линию питания с автоматическим выключателем (рекомендуемый номинал 16А или 20А, характеристика C).

• Использовать качественное заземление. Отсутствие заземления может привести к некорректной работе электроники (ошибки датчиков) и риску поражения током.

• Учитывать потребляемую мощность: номинальная потребляемая мощность на охлаждение — 1.5 кВт, на обогрев — 1.4 кВт. Максимальный ток может достигать значений выше номинала при пиковой нагрузке, поэтому сечение кабеля должно составлять не менее 3х2.5 мм² (медь).

Монтажные нормативы и ограничения

Качество работы сплит-системы на 70% зависит от соблюдения инженерных норм монтажа. Для модели 18-го типоразмера действуют следующие ограничения:

• Длина фреоновой магистрали: Максимальная длина — 25 метров. При длине трассы более 5 метров требуется дозаправка хладагента R32 из расчета 16–20 грамм на каждый дополнительный метр (точное значение указано в сервисной инструкции). Несоблюдение этого правила приведет к падению производительности и перегреву компрессора.

• Перепад высот: Максимально допустимый перепад между внутренним и внешним блоком — 10 метров. Превышение требует установки маслоподъемных петель.

• Вакуумирование: Процедура вакуумирования контура перед запуском является строго обязательной. Удаление воздуха и влаги из труб критично для R32, так как он является синтетическим маслом, гигроскопичным по своей природе. Наличие влаги приведет к окислению масла и заклиниванию компрессора. Продувка фреоном запрещена.

Сценарии применения и противопоказания

Рекомендовано:

• Жилые комнаты, гостиные, офисные помещения open-space площадью 40–55 м².

• Серверные комнаты (благодаря функции охлаждения при низких уличных температурах, но требуется проверка совместимости с конкретной тепловой нагрузкой).

• Загородные дома в качестве источника отопления в межсезонье и мягкую зиму.

Не рекомендовано:

• Помещения с высокой влажностью и агрессивной средой (бассейны, производственные цеха с химическими испарениями) — риск коррозии плат управления.

• Установка внутреннего блока в нишах или за шторами — нарушение рециркуляции воздуха приведет к некорректным показаниям термодатчика и частому тактованию компрессора.

• Использование в качестве единственного источника отопления в регионах, где температура регулярно опускается ниже -25°C. Требуется наличие резервного источника тепла.

Дистанционное управление и интеграция (IoT)

Модель оснащена встроенным модулем Wi-Fi. Управление осуществляется через приложение на смартфоне (обычно Ewpe Smart или Smart Life).

• Функционал: Полное дублирование пульта ДУ, возможность настройки недельных таймеров, удаленный мониторинг температуры в помещении.

• Ограничения: Модуль поддерживает только диапазон 2.4 ГГц. При наличии роутера, работающего только на 5 ГГц, подключение невозможно. Интеграция в сложные системы "Умный дом" возможна, но может потребовать использования ИК-шлюзов, так как прямой API производителем официально не документирован для массового пользователя.

Сравнение с альтернативами и рыночное позиционирование

В линейке Cooper&Hunter серия Supreme Continental занимает нишу «Premium Inverter».

• Отличие от серии Arctic: Arctic часто имеет более продвинутый двухступенчатый компрессор (в зависимости от поколения), что дает преимущество при экстремально низких температурах (-30°C). Supreme Continental — это оптимальный баланс для умеренного климата до -25°C.

• Отличие от серии Vital: Vital — это базовый инвертор. Supreme Continental выигрывает за счет заводского зимнего комплекта, лучших материалов корпуса, более высокого класса энергоэффективности и дизайна внутреннего блока.

Резюме для принятия решения

Cooper&Hunter CH-S18FTXAL-SC — это инженерно сбалансированное решение для пользователей, которым требуется универсальная климатическая установка «зима-лето». Аргументы «ЗА»:

1. Высокий SCOP (4.6) делает отопление электричеством экономически сопоставимым с газом в умеренном климате.

2. Заводская адаптация к холоду (подогревы, EEV, алгоритмы) снижает риск поломки зимой.

3. Использование современного хладагента R32 гарантирует актуальность модели и доступность сервиса в будущем.

4. Интегрированный Wi-Fi без необходимости докупать модули.

Аргументы «ПРОТИВ» (Ограничения):

1. Физические габариты внутреннего блока 18-й модели достаточно велики, что требует наличия свободного места на стене (ширина около 1 метра).

2. Необходимость строгого соблюдения правил монтажа (вакуумирование, длина трасс). Ошибки монтажников не покрываются гарантией производителя.

3. Шум воздушного потока на максимальных оборотах неизбежен для оборудования такой мощности (около 850 м³/ч).

Выбор данной модели оправдан, если приоритетами являются энергоэффективность, возможность обогрева зимой и долговечность компрессора при соблюдении регламента технического обслуживания (чистка фильтров, проверка давления фреона раз в год).
