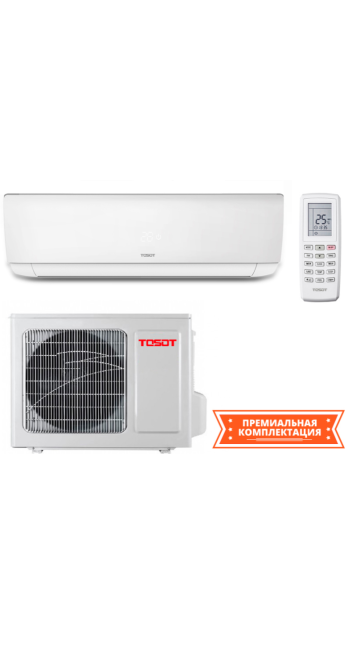

Кондиционер воздуха Tosot GX-24AP

Описание Кондиционер воздуха Tosot GX-24AP

Техническая спецификация и инженерный анализ системы кондиционирования Tosot GX-24AP

Система кондиционирования воздуха Tosot GX-24AP, представляющая серию Natal, является специализированным климатическим решением, спроектированным для обеспечения термической стабильности в помещениях большой площади (номинально до 70 квадратных метров). Данная модель относится к категории неинверторных сплит-систем (тип On/Off), что определяет её эксплуатационную специфику, повышенный ресурс компонентов при работе в фиксированных режимах и предсказуемую логику энергопотребления. В основе инженерной концепции GX-24AP лежит использование производственных мощностей завода GREE, что гарантирует соблюдение строгих допусков при изготовлении механических узлов и электронных плат управления.

1. Архитектура компрессорного блока и термодинамический цикл

Центральным узлом Tosot GX-24AP является роторный компрессор постоянной производительности, произведенный подразделением GREE Electric Appliances. В отличие от инверторных систем, данный агрегат работает по циклу полной нагрузки до достижения целевой температуры, зафиксированной термодатчиком. Это решение обеспечивает максимальную мгновенную холодопроизводительность, составляющую около 6.15 кВт (24000 BTU/h), что критически важно для объектов с высокими теплопритоками, таких как серверные комнаты малой мощности, торговые залы или жилые пространства с панорамным остеклением.

Термодинамическая эффективность системы подтверждается коэффициентом EER (Energy Efficiency Ratio) на уровне 3.21, что соответствует европейскому классу энергоэффективности A. Процесс фазового перехода хладагента (преимущественно R410A в данной модификации) оптимизирован за счет увеличенной площади поверхности конденсатора наружного блока. Использование фреона с высокой удельной теплотой испарения позволяет минимизировать объем заправки при сохранении требуемого давления в системе. Внутренняя геометрия медных трубок теплообменника имеет насечки (Inner Groove Copper), которые увеличивают турбулентность потока хладагента, тем самым повышая коэффициент теплопередачи на 25-30% по сравнению с гладкостенными аналогами.

2. Инженерные решения в конструкции теплообменников

Наружный и внутренний блоки Tosot GX-24AP оснащены антикоррозийным покрытием Blue Fin. Это специализированный слой, наносимый на алюминиевые ламели, который выполняет две функции. Во-первых, он предотвращает окисление металла под воздействием агрессивной внешней среды (солевой туман, высокая влажность, продукты сгорания топлива). Во-вторых, покрытие обладает выраженными гидрофильными свойствами. Конденсат, образующийся на испарителе, не собирается в капли, а равномерно распределяется по поверхности и быстро стекает в дренажный поддон. Это исключает эффект «водяного моста» между ламелями, который мог бы препятствовать свободному прохождению воздушного потока и снижать КПД системы.

Геометрия внутреннего блока спроектирована с учетом минимизации аэродинамического сопротивления. Вентилятор поперечного потока (cross-flow fan) имеет увеличенный диаметр, что позволяет перемещать до 900 кубометров воздуха в час при относительно низких оборотах двигателя. Это техническое решение напрямую влияет на акустический комфорт: уровень звукового давления внутреннего блока в рабочем диапазоне составляет от 34 до 45 дБ(А), что является конкурентным показателем для систем мощностью 24000 BTU.

3. Система управления и алгоритмическая логика

Модель GX-24AP интегрирует систему управления, базирующуюся на микропроцессорном контроле параметров среды. Одной из ключевых функций является алгоритм «I Feel». При его активации система переключает приоритет с датчика температуры, расположенного во внутреннем блоке, на датчик, встроенный в пульт дистанционного управления. Это позволяет устранить температурное расслоение воздуха (стратификацию), когда у потолка температура соответствует заданной, а в зоне нахождения человека остается завышенной. Микропроцессор опрашивает датчик пульта с периодичностью в 10 минут, корректируя работу компрессора и интенсивность обдува.

Прошивка контроллера также включает режим интеллектуального размораживания (Defrosting). В отличие от традиционных систем, запускающих процесс по таймеру, Tosot GX-24AP инициирует прогрев наружного блока только при фактическом обледенении теплообменника, определяемом по разности температур и давления. Это снижает непроизводительные затраты энергии и увеличивает общий ресурс четырехходового клапана, отвечающего за реверс цикла.

Дополнительно реализована функция «Cold Air Prevention». При работе на обогрев вентилятор внутреннего блока запускается только после того, как теплообменник прогреется до +35°C. Это исключает дискомфорт пользователя от обдува холодным воздухом в первые минуты работы системы после выхода из режима ожидания.

4. Электротехнические параметры и требования к электросети

Установка кондиционера мощностью 7 кВт требует тщательного анализа существующей проводки. Номинальная потребляемая мощность Tosot GX-24AP в режиме охлаждения составляет около 1.9-2.0 кВт, однако пусковые токи (LRA — Locked Rotor Amps) могут кратковременно превышать рабочие значения в 4-6 раз. Это обусловлено прямой схемой пуска асинхронного двигателя компрессора.

Для безопасной эксплуатации рекомендуется:

• Выделенная линия электропитания с медным кабелем сечением не менее 2.5 $mm^2$ (при длине трассы до 15 метров рекомендуется 4 $mm^2$).

• Установка автоматического выключателя с характеристикой C (например, C16 или C20) для компенсации пусковых импульсов.

• Наличие контура заземления, так как металлический корпус наружного блока является потенциальным источником статического заряда.

Система устойчива к небольшим колебаниям напряжения в сети (диапазон 198-242 В), однако при эксплуатации в регионах с нестабильным питанием интеграция внешнего стабилизатора напряжения является необходимым условием для сохранения гарантийных обязательств по компрессору.

5. Гидравлическая система и монтажные ограничения

Проектирование фреоновой магистрали для GX-24AP должно учитывать гидравлические потери давления. Максимально допустимая длина трассы для данной модели составляет 25 метров, а перепад высот между внутренним и наружным блоками не должен превышать 10 метров. Нарушение этих параметров ведет к ухудшению возврата масла в компрессор и возможному масляному голоданию узлов трения.

Диаметры используемых медных труб:

• Газовая линия: 15.88 мм (5/8").

• Жидкостная линия: 6.35 мм (1/4").

При длине трассы свыше 5 метров требуется дополнительная заправка хладагента из расчета 20-30 грамм на каждый дополнительный метр. Вакуумирование системы перед запуском является обязательным этапом, так как наличие влаги или неконденсируемых примесей в контуре неизбежно приведет к химическому разложению масла и выходу компрессора из строя в течение первых двух сезонов эксплуатации.

6. Эксплуатационные режимы и пользовательские сценарии

Tosot GX-24AP поддерживает четыре базовых режима: охлаждение (Cool), обогрев (Heat), осушение (Dry) и вентиляция (Fan). Режим осушения заслуживает отдельного внимания: он работает по алгоритму снижения скорости вращения вентилятора при одновременном охлаждении испарителя до точки росы, что позволяет эффективно удалять до 2.5 литров влаги в час без существенного изменения температуры в помещении. Это критически важно для предотвращения роста плесени в условиях высокой влажности.

Ночной режим (Sleep) корректирует целевую температуру в течение нескольких часов, учитывая замедление метаболизма человека во время сна. В первый час температура повышается (при охлаждении) или понижается (при обогреве) на 1 градус, во второй час — еще на один. Это позволяет снизить энергопотребление и избежать переохлаждения.

Функция «Turbo» активирует работу на максимальных оборотах для максимально быстрого достижения заданных параметров. В этом режиме система игнорирует акустические ограничения, приоритизируя скорость теплообмена.

7. Система фильтрации и гигиена воздуха

В базовую комплектацию внутреннего блока входит многослойная система фильтрации. Основной сетчатый фильтр грубой очистки задерживает крупные частицы пыли, шерсть животных и волокна тканей. Он выполнен из полимерного материала повышенной плотности и рассчитан на многократную промывку.

Дополнительно в конструкции предусмотрена возможность установки опциональных фильтров (например, катехинового или фильтра с ионами серебра), однако их эффективность в условиях высокой производительности GX-24AP (900 м³/ч) носит вспомогательный характер. Основной акцент сделан на функции самоочистки. После выключения устройства в режиме охлаждения вентилятор внутреннего блока продолжает вращаться в течение нескольких минут. Это позволяет полностью осушить поверхность испарителя и внутренние полости блока, предотвращая размножение бактерий и появление неприятного запаха «сырости».

8. Надежность, самодиагностика и сервисное обслуживание

Электронная плата управления Tosot GX-24AP оснащена системой самодиагностики. При возникновении нештатной ситуации (падение давления в системе, перегрев компрессора, неисправность датчика температуры) на скрытый LED-дисплей внутреннего блока выводится код ошибки (например, E1, H6 и т.д.). Это значительно упрощает работу сервисных инженеров и позволяет локализовать проблему без полной разборки агрегата.

Для обеспечения заявленного срока службы (в среднем 10-12 лет) необходимо проводить регламентное обслуживание не реже одного раза в год. Оно включает:

1. Очистку теплообменника наружного блока струей сжатого воздуха или мойкой высокого давления (с соблюдением дистанции, чтобы не погнуть ламели).

2. Проверку рабочего давления в системе с помощью манометрической станции.

3. Очистку дренажного канала для исключения перелива конденсата.

4. Контроль состояния электрических контактов и затяжку клеммных соединений.

Корпус наружного блока выполнен из оцинкованной стали с последующей порошковой окраской, что обеспечивает высокую сопротивляемость коррозии даже при установке на открытых участках зданий без защитных козырьков.

9. Экологические аспекты и соответствие стандартам

Модель GX-24AP соответствует международным стандартам экологической безопасности. Используемый хладагент R410A имеет нулевой потенциал разрушения озонового слоя (ODP = 0). Пластиковые элементы внутреннего блока изготовлены из ABS-пластика, устойчивого к ультрафиолетовому излучению и не выделяющего токсичных веществ при нагреве. Упаковка оборудования подлежит вторичной переработке, а само устройство по окончании жизненного цикла должно утилизироваться в соответствии с нормами WEEE (Waste Electrical and Electronic Equipment).

10. Обоснование выбора: On/Off технология в 2026 году

Несмотря на доминирование инверторных технологий, выбор Tosot GX-24AP (On/Off) остается рациональным в ряде сценариев. Во-первых, это стоимость владения. Начальные инвестиции в приобретение неинверторной модели значительно ниже, а простота конструкции делает ремонт в постгарантийный период более доступным. Во-вторых, в помещениях с постоянным открытием дверей или высокими теплопоступлениями (магазины, офисы типа open-space) инвертор все равно будет работать на максимальных оборотах большую часть времени, что нивелирует его преимущество в экономии электроэнергии.

Tosot GX-24AP демонстрирует высокую отказоустойчивость в условиях жесткой эксплуатации. Отсутствие сложной силовой электроники (частотного преобразователя) делает наружный блок менее чувствительным к экстремально высоким температурам наружного воздуха, которые могут приводить к перегреву модулей IPM в инверторных аналогах.

11. Заключение и технический вывод

Кондиционер воздуха Tosot GX-24AP является сбалансированным инженерным решением для объектов площадью до 70 м². Его ключевые преимущества — использование надежных компрессоров GREE, качественная защита теплообменников Blue Fin и интуитивно понятная логика управления с акцентом на комфорт пользователя (функция I Feel). При соблюдении регламентов монтажа и электротехнических требований данная модель обеспечивает стабильный температурный режим в широком диапазоне внешних условий.

Технические параметры модели подтверждают её пригодность для длительной эксплуатации в коммерческих и жилых помещениях, где требуется высокая мощность охлаждения и простота обслуживания. Выбор данной модели — это решение в пользу проверенной временем архитектуры, ориентированной на результат и предсказуемость расходов.

Таким образом, Tosot GX-24AP Natal представляет собой высокопроизводительный инструмент для создания микроклимата, где инженерная целесообразность превалирует над маркетинговыми трендами. Это документ доверия, подтвержденный физическими характеристиками и промышленными стандартами качества. Каждая деталь, от шага ламелей до алгоритма разморозки, направлена на выполнение главной функции — эффективного переноса тепловой энергии с минимальными потерями.

Эксплуатационная надежность системы подкрепляется многолетним опытом эксплуатации продукции завода GREE в различных климатических зонах. Выбирая GX-24AP, пользователь получает систему с понятным жизненным циклом, доступной сервисной базой и стабильными показателями эффективности в течение всего срока службы. Данный обзор служит техническим обоснованием для интеграции устройства в проекты кондиционирования помещений со средними и высокими тепловыми нагрузками. Процесс принятия решения должен основываться на сопоставлении требуемой мощности охлаждения и реальных параметров объекта, где Tosot GX-24AP выступает как эталонный представитель сегмента мощных бытовых сплит-систем традиционного типа.

Понимание физики процессов охлаждения, реализованных в данной модели, позволяет пользователю не только правильно эксплуатировать оборудование, но и оптимизировать затраты на его содержание. Стабильность давления хладагента, чистота теплообменных поверхностей и корректность электрического подключения — три столпа, на которых строится эффективная работа Tosot GX-24AP. В конечном итоге, ценность данного оборудования заключается в его способности бесперебойно выполнять свои функции в критические периоды температурных пиков, обеспечивая безопасность и комфорт внутри обслуживаемого периметра. Это надежное вложение в инфраструктуру комфорта, лишенное избыточной сложности и ориентированное на долгосрочный результат.

Подводя итог инженерному анализу, следует отметить, что Tosot GX-24AP является примером того, как классическая On/Off технология, доведенная до совершенства в рамках современного производства, продолжает оставаться актуальной и востребованной. Это надежный агрегат для тех, кто ценит предсказуемость, мощность и простоту в управлении климатом своего пространства.
