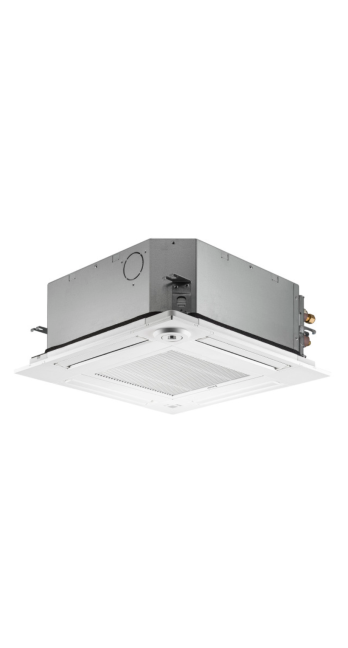

Описание Кондиционер воздуха Mitsubishi Electric SLZ-M50FA

Инженерный анализ системы кондиционирования Mitsubishi Electric SLZ-M50FA

Данный документ представляет собой техническое описание и архитектурный разбор кассетной сплит-системы Mitsubishi Electric серии SLZ-M, модель SLZ-M50FA. Материал предназначен для принятия рационального решения о внедрении оборудования в климатические системы жилых, административных и коммерческих объектов. Анализ строится на фактических параметрах, термодинамических характеристиках и эксплуатационных регламентах производителя.

Архитектура и форм-фактор: Интеграция в стандарт «Евро»

Модель SLZ-M50FA относится к классу компактных кассетных блоков четырехпоточного типа. Ключевой инженерной особенностью, определяющей сферу применения данного агрегата, являются его габаритные размеры. Корпус внутреннего блока спроектирован с учетом строгой модульности современных подвесных потолочных систем.

Размеры корпуса составляют 570 x 570 мм. Это инженерное решение позволяет осуществлять монтаж блока непосредственно в стандартную ячейку потолка типа «Армстронг» или его аналогов (размер ячейки 600 x 600 мм) без необходимости подрезки направляющих реек или нарушения силового каркаса потолочной конструкции. Глубина блока составляет 245 мм, что является критически важным параметром для помещений с ограниченным запотолочным пространством. Для корректной инсталляции требуется наличие чистого пространства высотой минимум 250 мм от чернового перекрытия до плоскости подвесного потолка.

Важно отметить, что видимая часть устройства — декоративная панель (поставляется отдельно, модель SLP-2FA) — имеет габариты 625 x 625 мм. Такое перекрытие в 25 мм по периметру выполняет функцию технического наличника, скрывая зазор между корпусом блока и краями потолочной плиты, обеспечивая герметичность разделения зон (запотолочного и кондиционируемого пространства) и эстетическую завершенность узла.

Термодинамические характеристики и производительность

Модель SLZ-M50FA обладает номинальной холодопроизводительностью 4.6 кВт и теплопроизводительностью 5.0 кВт. Однако для профессионального проектирования следует оперировать диапазонами инверторного регулирования.

1. Охлаждение: Диапазон варьируется от 2.3 до 5.2 кВт. Система способна снижать мощность до 50% от номинала без остановки компрессора, что исключает циклические температурные скачки и снижает пусковые нагрузки на электросеть. Потребляемая мощность при этом составляет номинально 1.39 кВт. Коэффициент сезонной энергоэффективности SEER достигает значения 6.3 (класс A++), что свидетельствует о высокой конвертации электрической энергии в тепловую работу.

2. Обогрев: Диапазон составляет от 1.7 до 6.5 кВт. Обратите внимание на верхний предел в 6.5 кВт — это форсированный режим, позволяющий быстро прогреть помещение после ночного простоя. Коэффициент SCOP равен 4.3 (класс A+). Эффективность обогрева сохраняется до температуры наружного воздуха -10°C (гарантированный диапазон), при более низких температурах КПД системы падает согласно законам термодинамики, и требуется использование альтернативных источников тепла или установка «зимнего комплекта» (опционально, для работы в режиме охлаждения).

В качестве рабочего тела используется однокомпонентный хладагент R32 (дифторметан). С инженерной точки зрения переход на R32 обоснован тремя факторами:

• Снижение вязкости газа, что уменьшает гидравлические потери в магистрали.

• Увеличение удельной хладопроизводительности на единицу массы (требуется меньше фреона для переноса того же количества тепла).

• Повышенная теплопроводность, улучшающая теплообмен в испарителе и конденсаторе.

Аэродинамика и управление воздушными потоками

Критическим недостатком классических кассетных кондиционеров часто является эффект «холодного душа» — нисходящий поток охлажденного воздуха, вызывающий дискомфорт у пользователей, находящихся непосредственно под блоком. В модели SLZ-M50FA данная проблема решена за счет изменения геометрии жалюзи и внедрения независимых приводов для каждой из четырех заслонок.

Система позволяет направлять воздух горизонтально вдоль потолка, используя эффект Коанда. Охлажденная воздушная масса «прилипает» к плоскости потолка, распространяется по периферии помещения и затем, опускаясь под действием гравитации (так как холодный воздух плотнее теплого), равномерно смешивается с основным объемом. Это исключает зоны локального переохлаждения.

Каждая из четырех воздушных заслонок управляется индивидуальным шаговым двигателем. С пульта управления (например, проводного PAR-40MAA) можно запрограммировать положение каждой заслонки отдельно. Это актуально для помещений сложной конфигурации или при расположении блока вблизи стены, когда один или два потока необходимо перекрыть или перенаправить, чтобы избежать обдува рабочих мест или стеллажей.

Расход воздуха внутреннего блока варьируется в пределах от 390 до 690 м³/час (6.5 – 11.5 м³/мин). Эти значения необходимо учитывать при расчете кратности воздухообмена. Для офисного помещения площадью 50 м² и высотой потолка 3 метра объем воздуха составляет 150 м³. При максимальной скорости вентилятора система обеспечивает кратность циркуляции 4.6 раза в час, что является достаточным для эффективного выравнивания температурного фона.

Акустический профиль и шумовые характеристики

Уровень звукового давления — параметр, часто искажаемый в маркетинговых материалах. Для модели SLZ-M50FA объективные данные, измеренные в безэховой камере на расстоянии 1.5 метра от блока, выглядят следующим образом:

• Низкая скорость вентилятора: 27 дБ(А).

• Средняя скорость: 34 дБ(А).

• Высокая скорость: 39 дБ(А).

Значение 27 дБ(А) находится на границе порога слышимости в условиях типового офисного фона (обычно 40-50 дБ(А)). В ночное время в жилом помещении звук работы вентилятора будет различим, но его спектральная составляющая лишена низкочастотного гула и высокочастотного свиста благодаря оптимизированной форме крыльчатки турбовентилятора, что делает шум монотонным и не раздражающим нервную систему. На максимальных оборотах (39 дБ) шум становится явно слышимым и сопоставим с приглушенным разговором, поэтому данный режим рекомендуется использовать только для быстрого достижения уставки, после чего переводить систему в автоматический или тихий режим.

Сенсорная система 3D I-See: Принцип действия

Опционально (но настоятельно рекомендуется для реализации полного функционала) в угловую часть декоративной панели устанавливается датчик 3D I-See. Это не просто датчик движения, а инфракрасный сканирующий тепловизор.

Механика работы:

Сенсор вращается, сканируя пространство в секторе 360 градусов. Он разбивает помещение на термическую матрицу, фиксируя температуру поверхностей (пол, стены, мебель) и наличие тепловых пятен, соответствующих людям.

1. Обнаружение присутствия: Если в помещении нет людей, система автоматически переходит в режим энергосбережения, повышая (при охлаждении) или понижая (при обогреве) целевую температуру на 2°C. Это дает реальную экономию до 10-15% электроэнергии.

2. Локализация пользователя: Датчик определяет координаты человека в комнате.

3. Управление потоком: На основе данных о положении человека реализуются два алгоритма:

   • Indirect Flow (Косвенный поток): Заслонки автоматически поворачиваются так, чтобы направить воздух в зону, где нет людей, исключая сквозняк.

   • Direct Flow (Прямой поток): Поток направляется на человека (используется редко, в основном для быстрого согревания).

Важно понимать, что работа датчика зависит от прямой видимости. Перегородки, высокие шкафы или стеллажи создают «слепые зоны», которые тепловизор не сможет контролировать. Высота установки блока ограничена 2.7 – 3.0 метрами для корректной работы сенсора; при установке выше 3.5 метров эффективность распознавания тепловых сигнатур снижается.

Система фильтрации и качество воздуха

В базовой комплектации блок оснащается сетчатым фильтром длительного срока службы. Его функция — механическая задержка крупной пыли, ворса и взвешенных частиц, защищающая теплообменник от загрязнения. Очистка данного фильтра требуется примерно раз в 2500 часов работы, о чем сигнализирует индикатор на пульте управления.

Опционально доступна установка бактерицидного фильтра V-Blocking (модель PAC-SK53KF-E). Данный элемент содержит антивирусную пропитку и электростатический слой, подавляющий активность вирусов, бактерий, плесени и аллергенов. Это не заменяет полноценный воздухоочиститель с HEPA-фильтром, но существенно снижает биологическую нагрузку в помещении, предотвращая размножение патогенов во влажной среде внутреннего блока.

Кроме того, предусмотрена возможность подмеса свежего воздуха. В корпусе блока имеется штампованное отверстие для подсоединения воздуховода. Однако следует учитывать, что объем подмеса ограничен возможностями встроенного вентилятора и не должен превышать 10-15% от общего расхода воздуха, иначе нарушится тепловой баланс и возникнет риск конденсации влаги на корпусе. Для полноценной вентиляции требуется отдельная приточная установка.

Дренажная система и монтажные особенности

Кассетный блок SLZ-M50FA оснащен встроенным дренажным насосом. Это обязательный элемент конструкции, так как поддон сбора конденсата находится ниже уровня подвесного потолка.

• Высота подъема: Насос способен поднять конденсат на высоту до 850 мм от уровня нижней плоскости блока. Это позволяет проложить дренажную магистраль с необходимым уклоном (минимум 1:100) даже при наличии препятствий в запотолочном пространстве.

• Контроль уровня: В поддоне установлен поплавковый датчик. При превышении аварийного уровня конденсата (например, из-за засора трубки или отказа помпы) система автоматически останавливает работу компрессора и выдает код ошибки, предотвращая протечку воды в помещение.

При монтаже критически важно обеспечить доступ к сервисному углу блока для обслуживания насоса и проверки соединений трубопроводов без демонтажа всего устройства.

Подключение фреонопроводов осуществляется посредством вальцовочных соединений. Диаметры труб для модели индекса 50: жидкостная — 6.35 мм (1/4"), газовая — 12.7 мм (1/2"). Максимальная длина трассы составляет 30 метров, перепад высот между блоками — до 30 метров (при установке наружного блока выше внутреннего). Эти параметры позволяют размещать внешний блок на крыше или фасаде здания на значительном удалении.

Электропитание и коммуникация

Электропитание подводится к наружному блоку (однофазное, 220-240В, 50Гц). Питание внутреннего блока и управляющий сигнал передаются по четырехжильному межблочному кабелю (сечение не менее 4х1.5 мм²).

Рекомендуемый автоматический выключатель — 16А или 20А (тип характеристики C), в зависимости от точной модели используемого наружного блока (SUZ-M50VA).

Система управления допускает различные конфигурации:

1. Индивидуальное управление: Пульт PAR-40MAA (проводной, полнофункциональный) или PAR-SL101A-E (беспроводной). Для использования беспроводного пульта требуется установка приемника ИК-сигналов в угол декоративной панели.

2. Групповое управление: Один пульт может управлять группой до 16 блоков.

3. Wi-Fi управление: Требует установки интерфейса MAC-587IF-E. Позволяет управлять климатом через облачный сервис MELCloud (приложение для смартфона), устанавливать недельные таймеры и мониторить энергопотребление удаленно.

Также предусмотрен разъем CN32 для подключения к внешним системам (например, ключ-карта отеля или датчик открытия окна), что позволяет принудительно отключать кондиционер при отсутствии гостя или открытом окне, исключая работу вхолостую.

Ограничения и противопоказания к применению

Для сохранения объективности необходимо выделить сценарии, где применение SLZ-M50FA не является оптимальным или технически оправданным:

1. Помещения с высотой потолков более 3.5 метров: Мощности вентилятора не хватит для эффективной "пробивки" теплой воздушной подушки у потолка в режиме обогрева. Теплый воздух будет скапливаться вверху, не достигая рабочей зоны.

2. Производственные цеха с высокой запыленностью: Мелкие ячейки теплообменника и встроенный дренажный насос быстро засорятся масляной пылью или стружкой. Данное оборудование предназначено для «чистых» зон.

3. Серверные с высокой тепловой нагрузкой: Хотя блок может работать на охлаждение, его конструкция не оптимизирована для круглогодичной работы 24/7 с максимальным коэффициентом явного тепла (Sensible Heat Ratio). Для серверных лучше подходят специализированные прецизионные кондиционеры или настенные блоки P-серии.

Заключение и область применения

Mitsubishi Electric SLZ-M50FA представляет собой высокотехнологичный продукт инженерного класса, ориентированный на комфортное кондиционирование помещений средней площади (40-55 м²). Его главное преимущество — не мощность сама по себе, а качество распределения воздуха и незаметность в интерьере.

Это выбор для ситуаций, где требуются:

• Скрытый монтаж в подвесной потолок.

• Отсутствие сквозняков (благодаря 3D I-See сенсору и горизонтальному потоку).

• Высокая энергоэффективность (снижение эксплуатационных расходов).

• Тишина.

Система не является бюджетным решением. Стоимость оборудования обусловлена использованием передовых материалов (пластики, медь высокой очистки), сложной электроникой управления и надежностью компрессора. Инвестиция в SLZ-M50FA окупается за счет долговечности (расчетный ресурс 10-15 лет), низкого энергопотребления и отсутствия потерь производительности сотрудников или комфорта жильцов.

Выбор данной модели должен базироваться на точном теплотехническом расчете помещения. Недостаточная мощность приведет к постоянной работе на износ, избыточная — к частому тактованию компрессора (старт-стоп), что снижает ресурс. Индекс «50» (5 кВт) оптимален для стандартных теплопритоков. При наличии панорамного остекления, верхнего этажа или большого количества людей требуется введение поправочных коэффициентов. Установка должна производиться сертифицированными специалистами, так как ошибки вальцовки или вакуумирования на этапе монтажа нивелируют все заводские преимущества оборудования.

Техническая спецификация (Reference Data)

Для финальной верификации совместимости приводим ключевые параметры в табличном виде:

Приведенные данные соответствуют официальной документации Mitsubishi Electric и результатам испытаний по стандартам Eurovent. Любые отклонения в реальных условиях эксплуатации могут быть обусловлены факторами внешней среды, качеством монтажа и степенью загрязненности теплообменников. Регулярное сервисное обслуживание является обязательным условием сохранения гарантии и заявленных технических характеристик на протяжении всего срока службы оборудования. Данный агрегат — это баланс между физикой холода, аэродинамикой и цифровым управлением комфортом.
