Технический анализ и эксплуатационные характеристики системы Gree GTH48K3HI/GUHN48NM3AO

Инженерное проектирование систем кондиционирования для коммерческих и индустриальных объектов требует перехода от маркетинговых категорий к анализу физических параметров и конструктивной надежности. Рассматриваемая полупромышленная сплит-система напольно-потолочного типа, состоящая из внутреннего блока GTH48K3HI и внешнего агрегата GUHN48NM3AO, представляет собой решение 48-го типоразмера (48 000 BTU/h), ориентированное на обслуживание пространств площадью от 120 до 150 квадратных метров в зависимости от удельных теплопритоков.

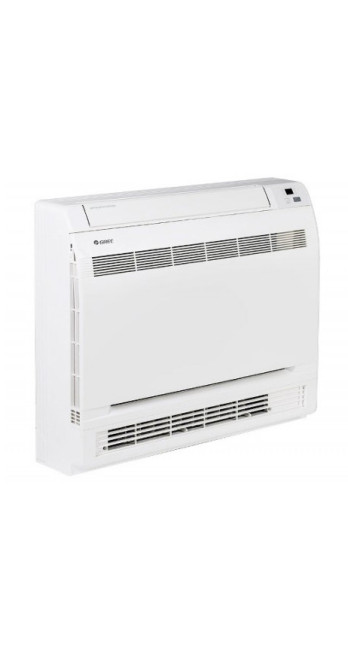

Архитектура и компоновка внутреннего блока GTH48K3HI

Внутренний модуль выполнен в универсальном форм-факторе, что допускает два сценария инсталляции: горизонтальный (подпотолочный) и вертикальный (напольный, пристенный). Данная конструктивная гибкость обусловлена геометрией поддона для сбора конденсата и кинематикой распределительных жалюзи.

Система распределения воздушных масс

Ключевым узлом блока является центробежный многолопастной вентилятор, обеспечивающий расход воздуха до 1900 м³/ч на максимальной скорости. В отличие от бытовых серий, здесь применен двигатель с увеличенным статическим давлением, что позволяет формировать настилающуюся струю воздуха большой дальнобойности. При потолочном монтаже реализуется эффект Коанда: холодный поток движется вдоль плоскости потолка, постепенно опускаясь и смешиваясь с теплым воздухом без образования зон локального переохлаждения (сквозняков). При напольной установке вектор потока направляется вертикально вверх, что оптимально для обогрева помещений с высокими остекленными фасадами, где требуется создание тепловой завесы.

Конструкция теплообменника

Испаритель внутреннего блока изготовлен из медных трубок с внутренним оребрением (Inner Groove Copper), что интенсифицирует процесс теплообмена за счет турбулизации потока хладагента. Алюминиевое оребрение защищено антикоррозийным покрытием, предотвращающим окисление в условиях постоянного контакта с конденсатом. Шаг ламелей оптимизирован для снижения аэродинамического сопротивления, что критично для поддержания стабильного расхода воздуха при загрязнении фильтров.

Инженерный анализ внешнего блока GUHN48NM3AO

Наружный агрегат системы является силовой базой комплекса. В данной модификации используется неинверторная технология управления (On/Off), что в контексте коммерческой эксплуатации имеет как специфические требования, так и эксплуатационные преимущества, связанные с ремонтопригодностью и устойчивостью к качеству электросети.

Компрессорная группа

В сердце GUHN48NM3AO установлен герметичный спиральный компрессор (Scroll). Спиральная технология сжатия характеризуется меньшим количеством подвижных деталей по сравнению с ротационными аналогами, что линейно повышает ресурс узла. Отсутствие клапанов в конструкции компрессора снижает уровень вибраций и исключает риск их механической поломки при гидроударе хладагента в моменты пуска. Компрессор оснащен внутренним термостатом защиты от перегрева и подогревом картера, что необходимо для предотвращения растворения жидкого фреона в масле при низких температурах окружающей среды.

Холодильный контур и защита

Агрегат работает на хладагенте R410A, что требует использования синтетического эфирного масла. В системе реализован полный набор сервисных портов для мониторинга давления всасывания и нагнетания. Важной инженерной особенностью является наличие встроенного реле высокого и низкого давления. При выходе параметров за допустимые пределы (например, при критическом загрязнении конденсатора или утечке газа) цепь управления размыкается, предотвращая фатальный выход компрессора из строя.

Термодинамические показатели и энергоэффективность

Производительность системы в режиме охлаждения составляет 14.0 кВт, в режиме обогрева — 15.5 кВт. Потребляемая мощность варьируется в пределах 4.8–5.2 кВт, что соответствует классу энергоэффективности EER в районе 2.7–2.9. Данные показатели являются номинальными и зафиксированы при стандартных условиях (внутри +27°C, снаружи +35°C).

Влияние температуры на производительность

При эксплуатации в режиме нагрева эффективность системы напрямую зависит от энтальпии наружного воздуха. Нижний предел работы на обогрев ограничен отметкой -7°C. При достижении этой точки требуется активация алгоритма интеллектуальной разморозки (Defrost), который переводит систему в режим охлаждения на короткий период для оттаивания инея с теплообменника внешнего блока. В режиме охлаждения система стабильно функционирует до +43°C, однако при превышении этого порога давление конденсации растет, что ведет к срабатыванию защиты по току.

Требования к электроснабжению и автоматике

Модель GTH48K3HI/GUHN48NM3AO требует трехфазного электропитания (380-415В, 50Гц). Это обусловлено необходимостью симметричного распределения нагрузки на сеть и снижения пусковых токов, которые для двигателя такой мощности в однофазном исполнении были бы деструктивны для локальной инфраструктуры.

Мониторинг фаз

Внешний блок укомплектован монитором напряжения, который контролирует не только величину вольтажа, но и порядок чередования фаз, а также их перекос. При попытке запуска с неправильной фазировкой плата управления блокирует пуск компрессора, так как вращение спирального механизма в обратную сторону ведет к его мгновенному разрушению.

Система управления

Управление осуществляется посредством проводного настенного пульта или инфракрасного дистанционного контроллера. Микропроцессорная логика поддерживает функцию авторестарта: при кратковременном сбое электропитания настройки сохраняются в энергонезависимой памяти, и система возобновляет работу в заданном режиме после восстановления напряжения. Также реализована функция самодиагностики, выводящая коды ошибок на дисплей внутреннего блока, что сокращает время поиска неисправностей сервисными специалистами.

Монтажные спецификации и ограничения трассы

Проектирование фреоновой магистрали для системы 48-го типоразмера требует соблюдения строгих лимитов для обеспечения возврата масла в компрессор.

1. Максимальная длина трассы: До 50 метров. При длине свыше 7.5 метров требуется дополнительная дозаправка хладагента из расчета 60 грамм на каждый последующий метр.

2. Перепад высот: До 30 метров. При расположении внешнего блока выше внутреннего необходимо устанавливать маслоподъемные петли через каждые 5-6 метров вертикального участка для предотвращения «масляного голодания» компрессора.

3. Диаметры труб: Жидкостная линия — 9.52 мм (3/8"), газовая линия — 19.05 мм (3/4"). Использование труб меньшего сечения приведет к потере производительности и перегреву обмоток двигателя.

Эксплуатационная надежность и регламентное обслуживание

Полупромышленные системы Gree серии U-Match (к которой относится данный комплект) проектируются с учетом работы в режиме 24/7. Однако долговечность напрямую коррелирует с регулярностью сервисных мероприятий.

• Очистка теплообменников: Загрязнение ламелей наружного блока на 20% повышает потребление электроэнергии на 15% и снижает ресурс компрессора из-за роста температуры нагнетания.

• Проверка дренажной системы: Внутренний блок GTH48K3HI не всегда комплектуется встроенным насосом (зависит от ревизии), поэтому соблюдение уклона 1–2% при самотечном дренаже является критическим требованием.

• Протяжка электрических соединений: Ввиду высоких рабочих токов и вибраций, клеммные соединения требуют ежегодной ревизии для исключения подгорания контактов.

Анализ применимости: Сценарии и ограничения

Данная система является специализированным инструментом. Она не предназначена для жилых помещений малой площади из-за высокого уровня шума (до 54 дБ(А) у внутреннего блока) и дискретного принципа работы (On/Off), который дает значительные колебания температуры.

Рекомендуемые объекты:

1. Торговые залы: Высокая холодопроизводительность позволяет эффективно компенсировать теплопритоки от холодильного оборудования и большого скопления людей.

2. Офисы формата Open Space: Возможность установки под потолком экономит полезную площадь, а мощный воздушный поток равномерно распределяется по всему объему.

3. Технологические помещения: Использование в серверных возможно только при установке дополнительного низкотемпературного (зимнего) комплекта, позволяющего работать на охлаждение при отрицательных температурах за бортом.

Ограничения:

Основным ограничением является отсутствие инверторного управления. Это означает, что система всегда работает на 100% мощности до достижения уставки, после чего отключается. В сетях с лимитированной мощностью пусковые токи (даже при трехфазном подключении) могут вызывать просадки напряжения, что требует проверки номиналов автоматических выключателей (рекомендуется тип D или C с запасом).

Сравнение с альтернативными технологиями

При сопоставлении с инверторными моделями аналогичной мощности, GTH48K3HI/GUHN48NM3AO выигрывает в начальной стоимости закупки (CAPEX) примерно на 30–40%. Это делает ее приоритетной для арендуемых площадей или объектов с ограниченным бюджетом на этапе строительства. Однако операционные расходы (OPEX) будут выше из-за отсутствия модуляции мощности. С точки зрения отказоустойчивости, неинверторная система проще: в ней отсутствуют дорогостоящие силовые модули IPM и сложные электронные расширительные клапаны (EEV), что упрощает диагностику и ремонт в полевых условиях.

Заключение: Инженерный вывод

Сплит-система Gree GTH48K3HI/GUHN48NM3AO представляет собой классический образец полупромышленного климатического оборудования, где приоритет отдан механической прочности и простоте схемотехники. Использование спирального компрессора, трехфазного питания и универсального внутреннего блока делает этот комплект сбалансированным решением для коммерческого сектора.

Принятие решения о покупке должно базироваться на точном расчете тепловой нагрузки объекта. Важно учитывать, что избыточная мощность так же вредна, как и недостаточная: частые циклы включения-выключения («тактование») при малых нагрузках существенно сокращают срок службы компрессора. Оптимальным сценарием является эксплуатация в помещениях с постоянными высокими теплопритоками, где система сможет работать длительными циклами, реализуя свой потенциал по объему прокачиваемого воздуха и стабильности поддержания заданных параметров.

Для обеспечения заявленных характеристик монтаж должен выполняться квалифицированным персоналом с обязательным вакуумированием контура не менее 30 минут и использованием специализированного инструмента для работы с толстостенными медными трубами. Только при соблюдении всех вышеперечисленных инженерных допущений и регламентов система Gree 48-го типоразмера обеспечит требуемый уровень климатического комфорта и возврат инвестиций через длительный срок безаварийной службы.
