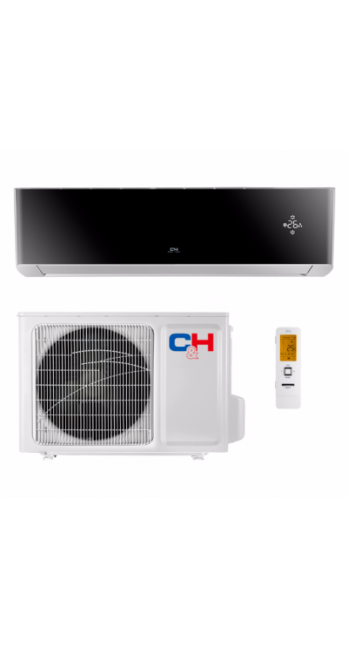

Описание Кондиционер воздуха Cooper&Hunter CH-S09FTXAM2S-BL

Техническая спецификация и инженерный анализ: Тепловой насос Cooper&Hunter CH-S09FTXAM2S-BL Supreme Continental

1. Идентификация системы и классификация оборудования

Модель Cooper&Hunter CH-S09FTXAM2S-BL относится к классу бытовых тепловых насосов «воздух-воздух» инверторного типа. Оборудование входит в линейку Supreme Continental, что определяет его позиционирование не просто как кондиционера для охлаждения, а как полноценного отопительного прибора, адаптированного для эксплуатации в северных широтах. Индекс «09» в маркировке указывает на номинальную холодопроизводительность 9000 BTU (британских тепловых единиц), что эквивалентно диапазону 2.6–2.7 кВт тепловой мощности. Суффикс «BL» (Black) обозначает цветовое исполнение внутреннего блока в черном цвете, что накладывает специфические требования к уходу за поверхностью и размещению относительно источников прямого ультрафиолетового излучения.

Система спроектирована на базе платформы Generation V (пятого поколения), ключевой особенностью которой является интеграция алгоритмов управления компрессором на сверхнизких частотах и использование озонобезопасного однокомпонентного хладагента R32. Данное устройство предназначено для обслуживания помещений площадью от 20 до 27 квадратных метров при стандартной высоте потолков (до 2.7–3.0 м) и нормативных показателях теплопотерь ограждающих конструкций. Важно отметить, что устройство позиционируется производителем как основной источник отопления в межсезонье и эффективный вспомогательный (или основной, в зависимости от климатической зоны) источник тепла в зимний период при температурах наружного воздуха до -25°C.

2. Термодинамическая архитектура и компрессорный узел

Центральным элементом системы CH-S09FTXAM2S-BL является компрессорный агрегат, использующий технологию двухступенчатого сжатия (в старших моделях серии) или усиленную инверторную схему с технологией G-Matrik (в младших типоразмерах), адаптированную для работы с высокими перепадами давлений. В рассматриваемой модели реализована технология I-Action, которая обеспечивает стабильную работу компрессора на сверхнизких частотах вращения (до 1 Гц).

2.1. Технология I-Action и стабильность цикла

Инженерная задача технологии I-Action заключается в устранении вибраций и нестабильности подачи хладагента при минимальной нагрузке. В стандартных инверторных системах при достижении целевой температуры компрессор переходит в режим старт-стоп или работает с высокими пульсациями. В CH-S09FTXAM2S-BL микропроцессорный контроль обеспечивает плавное вращение ротора без остановок, что снижает энергопотребление на поддержание температуры до абсолютного минимума. Это критически важно для режима отопления, где постоянная циркуляция фреона необходима для предотвращения замерзания масла в картере и поддержания готовности системы к резкому изменению нагрузки.

2.2. Хладагент R32: Физические свойства

Переход на дифторметан (R32) в данной модели обусловлен не только экологическими требованиями (ПГП = 675, что в три раза ниже, чем у R410A), но и термодинамической эффективностью. R32 обладает более высокой удельной холодопроизводительностью и теплопроводностью. Это позволяет:

1. Снизить массовый расход хладагента в контуре, что уменьшает нагрузку на компрессор.

2. Увеличить эффективность теплообмена в испарителе и конденсаторе без увеличения их физической площади.

3. Снизить вязкость масла, циркулирующего в системе, что улучшает его возврат в компрессор при низких температурах.

3. Анализ эффективности в режиме отопления (Heat Pump Mode)

Ключевым параметром для принятия решения о покупке данной модели является её способность работать в режиме теплового насоса при наружной температуре до -25°C.

3.1. Коэффициент SCOP и сезонная эффективность

Сезонный коэффициент производительности (SCOP) для модели CH-S09FTXAM2S-BL заявлен на уровне 5.1 (для средней климатической зоны). Это означает, что за отопительный сезон система генерирует в среднем 5.1 кВт тепловой энергии на каждый затраченный 1 кВт электроэнергии. Данный показатель соответствует классу энергоэффективности A+++. Достижение такого уровня возможно благодаря применению электронного расширительного вентиля (EEV), который точно дозирует подачу фреона в испаритель в зависимости от перегрева паров, а не просто от капиллярного перепада давления.

3.2. Алгоритм интеллектуального размораживания

Работа на обогрев при отрицательных температурах неизбежно сопряжена с обмерзанием наружного блока. В дешевых системах разморозка (дефрост) включается по таймеру (например, каждые 50 минут), что приводит к ненужным остановкам обогрева и лишним затратам энергии. В CH-S09FTXAM2S-BL реализован алгоритм «Intelligent Defrost». Система анализирует дельту температур теплообменника и окружающего воздуха, активируя режим оттаивания только при наличии реального слоя льда, снижающего теплопередачу. Это минимизирует время простоя и сохраняет среднюю температуру в помещении более стабильной.

3.3. Подогрев поддона и картера

Конструкция наружного блока включает заводской «зимний комплект». Он состоит из подогрева картера компрессора (предотвращает загустение масла и «холодный пуск») и подогрева поддона корпуса. Последний критически важен для предотвращения намерзания конденсата, стекающего с теплообменника во время разморозки. Отсутствие ледяных наростов в поддоне гарантирует целостность крыльчатки вентилятора и корректный теплообмен на протяжении всего зимнего сезона.

4. Анализ эффективности в режиме охлаждения (Cooling Mode)

Несмотря на акцент на отопление, функция охлаждения реализована на высоком техническом уровне, соответствующем классу A+++ (SEER 8.5).

4.1. Диапазон рабочих температур

Система способна работать на охлаждение при температуре наружного воздуха до +43°C (критический предел +48°C, после которого производительность резко падает). Это покрывает климатические максимумы большинства регионов эксплуатации. Электроника инвертора имеет активное охлаждение, что предотвращает перегрев силовой платы (IPM-модуля) при пиковых нагрузках в жару.

4.2. Контроль влажности

Алгоритмы управления вентилятором внутреннего блока позволяют реализовать функцию мягкого осушения. Снижая скорость потока воздуха через испаритель, система увеличивает время контакта воздуха с холодными ламелями, что повышает конденсацию влаги без чрезмерного переохлаждения помещения. Это актуально для поддержания комфортных параметров микроклимата без эффекта «сквозняка».

5. Аэродинамика, акустика и система фильтрации

Комфорт эксплуатации определяется не только температурными показателями, но и акустическим давлением, а также качеством обрабатываемого воздуха.

5.1. Акустический профиль

Внутренний блок CH-S09FTXAM2S-BL характеризуется минимальным уровнем шума в 18 дБ(А) в режиме сна. Это значение находится на границе порога слышимости человеческого уха в условиях фонового шума жилой квартиры. Достижение такого показателя обеспечено:

• Цельнолитым корпусом: Отсутствие люфтов исключает дребезжание пластика при тепловом расширении/сжатии.

• Аэродинамикой крыльчатки: Тангенциальный вентилятор имеет оптимизированный профиль лопастей, снижающий турбулентность потока на выходе.

• Бесступенчатым регулированием: Скорость вентилятора изменяется плавно (1–100% в ручном режиме через приложение или 7 фиксированных скоростей с пульта), исключая акустические скачки.

5.2. Система фильтрации «CH 7-SKY Technology»

Модель оснащена комплексной системой очистки воздуха. Базовым элементом является генератор холодной плазмы (CH Smart-Ion Filter). Принцип действия основан на ионизации воздуха высоковольтным разрядом, который разрушает белковые оболочки бактерий и вирусов, а также заставляет мелкие частицы пыли коагулировать (слипаться) в более крупные конгломераты, которые затем улавливаются механическими сетками. Дополнительно система комплектуется набором сменных фильтров (катехиновый, с ионами серебра и т.д.), эффективность которых, однако, зависит от регулярности их замены и является вторичной по отношению к плазменной технологии.

6. Электроника управления и интеграция (Smart Control)

В эпоху IoT (Internet of Things) возможности удаленного управления становятся обязательным стандартом.

6.1. Wi-Fi модуль и приложение

Встроенный Wi-Fi модуль позволяет управлять устройством через приложение на смартфоне (обычно используется платформа EWPE Smart или аналог). Это обеспечивает возможность удаленного включения нагрева или охлаждения до прихода пользователя домой. С инженерной точки зрения, важнее возможность мониторинга состояния системы и получения уведомлений об ошибках. Протокол связи защищен, серверы, как правило, расположены глобально, что обеспечивает приемлемую задержку отклика.

6.2. Пульт ДУ с функцией I-Feel

Пульт дистанционного управления оснащен встроенным термистором (датчиком температуры). При активации функции «I-Feel» кондиционер игнорирует показания датчика во внутреннем блоке (который расположен под потолком, где температура всегда выше) и ориентируется на датчик в пульте. Это позволяет поддерживать заданную температуру непосредственно в зоне нахождения пользователя, компенсируя температурную стратификацию воздуха по высоте помещения.

6.3. Интеграция в BMS

Хотя модель является бытовой, наличие возможности подключения проводного пульта (опционально) и сухих контактов (в некоторых модификациях плат) позволяет интегрировать её в простейшие системы «Умный дом» или использовать карты гостя в отельных сценариях (отключение при извлечении ключ-карты).

7. Инженерные ограничения и требования к монтажу

Для обеспечения заявленных характеристик (особенно SCOP и SEER) критически важно соблюдение монтажных нормативов.

7.1. Трасса хладагента

• Минимальная длина магистрали: Рекомендуется не менее 3 метров. Короткая трасса может привести к передаче вибраций от компрессора к внутреннему блоку и гидравлическим ударам фреона.

• Максимальная длина: До 15–20 метров (требует уточнения в мануале конкретной ревизии, обычно требуется дозаправка фреона при превышении 5 метров из расчета 15–20 г/м).

• Перепад высот: До 10 метров. При превышении этого значения требуется организация маслоподъемных петель на газовой магистрали для возврата масла в компрессор.

7.2. Размещение блоков

• Внутренний блок: Требует отступа от потолка не менее 10–15 см для корректного забора воздуха (рециркуляции). Черный цвет корпуса (BL) требует аккуратного монтажа: любые царапины на глянцевой поверхности будут заметны, а следы от пальцев монтажников необходимо удалять специальными неабразивными средствами.

• Наружный блок: Должен быть надежно закреплен на кронштейнах с использованием виброгасящих демпферов. При работе на отопление из поддона будет выделяться большое количество конденсата (воды), поэтому необходимо предусмотреть дренажный канал или убедиться, что вода не будет капать на пешеходные зоны/фасад здания, где она может замерзнуть.

8. Эксплуатационные сценарии и надежность

Анализ элементной базы и логики работы позволяет спрогнозировать поведение системы в различных сценариях.

8.1. Сценарий «Загородный дом» (Дежурное отопление)

Функция «+8°C» предназначена для поддержания минимальной положительной температуры в доме во время отсутствия жильцов. Это предотвращает промерзание стен и коммуникаций при минимальном расходе электроэнергии. В сочетании с авторестартом (восстановление настроек после сбоя питания), модель CH-S09FTXAM2S-BL является идеальным решением для дач и коттеджей непостоянного проживания.

8.2. Сценарий «Серверная» (Technical Cooling)

Несмотря на то, что модель бытовая, её высокий ресурс и способность работать на охлаждение при низких уличных температурах (при наличии соответствующего низкотемпературного комплекта или встроенных алгоритмов) позволяют использовать её для охлаждения небольших серверных комнат. Однако следует учитывать, что бытовые фильтры требуют частой чистки в условиях круглосуточной работы вентиляторов.

8.3. Ресурс и обслуживание

Расчетный ресурс компрессора при соблюдении регламента обслуживания составляет 10–12 лет. Критическими факторами, снижающими ресурс, являются:

• Работа с загрязненными теплообменниками (ведет к перегреву и росту давления нагнетания).

• Утечка фреона (ведет к перегреву обмоток компрессора, охлаждаемых всасываемым газом).

• Частые отключения питания («жесткое» обесточивание) во время работы компрессора.

9. Комплектация и дизайн-код (Supreme Continental Black)

Модификация BL (Black) отличается глубоким черным цветом лицевой панели с возможным эффектом текстуры или глянца (зависит от партии). Это накладывает ограничения на интеграцию в интерьер. Черный блок визуально выглядит более компактным, но привлекает больше внимания, чем белый. LED-дисплей скрытого типа просвечивает сквозь пластик панели, отображая температуру и коды ошибок только во включенном состоянии. Возможность отключения индикации с пульта предусмотрена для ночного режима.

Теплообменник наружного блока покрыт антикоррозийным составом «Blue Fin» или «Gold Fin», что повышает устойчивость к воздействию солевого тумана и кислотных дождей, продлевая срок службы ламелей и сохраняя эффективность теплопередачи.

10. Заключительный инженерный синтез

Тепловой насос Cooper&Hunter CH-S09FTXAM2S-BL Supreme Continental представляет собой сбалансированное инженерное решение, в котором приоритет отдан энергоэффективности и адаптации к низкотемпературному обогреву.

Основные преимущества (фактические):

1. Полноценный тепловой насос: Гарантированная работа до -25°C, высокий SCOP 5.1.

2. Технологическая платформа: Использование R32 и инвертора I-Action обеспечивает высокую точность регулирования.

3. Акустический комфорт: 18 дБ(А) — один из лучших показателей в классе.

4. Комплексная защита: Подогревы поддона и картера в стоке, антикоррозийное покрытие.

Ограничения (честные):

1. Цена: Оборудование относится к премиальному сегменту, стоимость выше бюджетных аналогов в 1.5–2 раза.

2. Монтаж: Высокие требования к квалификации монтажников (вакуумирование, соблюдение длин трасс строго обязательно для R32).

3. Уход: Черная поверхность требует более тщательного ухода от пыли.

Выбор данной модели рационален для пользователей, ищущих основной или резервный источник отопления с высокой сезонной эффективностью, а также для тех, кому важна интеграция климатической техники в темные интерьеры без компромиссов по техническим характеристикам. Это продукт, где инженерная составляющая превалирует над маркетинговой, обеспечивая долгосрочную окупаемость за счет экономии электроэнергии.

11. Справочная информация по энергопотреблению

Для точного планирования нагрузки на электросеть необходимо учитывать следующие параметры:

• Номинальная потребляемая мощность (Охлаждение): ~0.6–0.7 кВт (может варьироваться от 0.18 до 1.3 кВт в зависимости от частоты инвертора).

• Номинальная потребляемая мощность (Обогрев): ~0.6–0.75 кВт (диапазон 0.15–1.4 кВт).

• Пусковые токи: Благодаря инверторной технологии ("Soft Start"), пусковые токи минимальны и не создают просадок напряжения в сети, что позволяет использовать устройство в домах со слабой проводкой или при питании от генератора соответствующей мощности.

При расчете экономической эффективности отопления следует помнить, что СОР (коэффициент эффективности) не является константой. При +7°C на улице он может достигать 4.5–5.0, а при -25°C снижаться до 1.8–2.0. Однако даже при -25°C использование CH-S09FTXAM2S-BL остается в 1.8–2 раза выгоднее, чем использование прямого электрического обогрева (конвекторы, ТЭНы), что делает систему экономически оправданной в долгосрочной перспективе эксплуатации.

12. Глобальная сертификация и стандарты

Cooper&Hunter CH-S09FTXAM2S-BL производится с соблюдением международных стандартов качества и безопасности. Заводы-производители (преимущественно на базе производственных мощностей Gree Electric Appliances) сертифицированы по ISO 9001 (менеджмент качества) и ISO 14001 (экологический менеджмент). Оборудование соответствует директивам Евросоюза ErP (Energy-related Products), что подтверждает валидность заявленных классов энергоэффективности A+++/A+++. Хладагент R32 соответствует нормам F-Gas по сокращению фторсодержащих газов. Электрическая безопасность подтверждена сертификатами CE и соответствием стандартам электромагнитной совместимости, что исключает наводки на другую бытовую технику.

13. Анализ системы самодиагностики

Встроенная система самодиагностики является важным инструментом для пользователя и сервисного инженера. При возникновении нештатной ситуации микропроцессор блокирует работу устройства и выводит код ошибки на дисплей.

• E1, E2, E3: Ошибки температурных датчиков (обрыв или короткое замыкание). Позволяют быстро локализовать неисправный сенсор.

• E6: Ошибка связи между блоками. Часто указывает на проблемы с межблочным кабелем или питанием.

• F0: Недостаток хладагента или засорение системы. Критически важная защита компрессора от перегрева.

• H1: Индикация режима разморозки (не является ошибкой, но информирует пользователя о нормальном технологическом процессе).

Наличие развитой системы кодов ошибок позволяет удаленно (по телефону с сервисным центром) провести первичную диагностику и сократить время простоя оборудования, что является признаком профессиональной климатической техники.

14. Резюме для принятия решения

Подводя итог техническому анализу, Cooper&Hunter CH-S09FTXAM2S-BL Supreme Continental — это высокотехнологичный тепловой агрегат, выходящий за рамки понятия «бытовой кондиционер». Его архитектура, включающая инвертор I-Action, электронное расширение EEV и адаптацию к R32, нацелена на максимальное извлечение низкопотенциального тепла из уличного воздуха. Покупка данной модели оправдана при наличии потребности в надежном отоплении, высоких требованиях к тишине и готовности инвестировать в оборудование класса Premium для получения долгосрочной экономии на эксплуатационных расходах. Рациональный покупатель, выбирающий эту модель, платит не за бренд, а за физически измеримые параметры: теплопроводность, акустическое давление и сезонный коэффициент эффективности.
