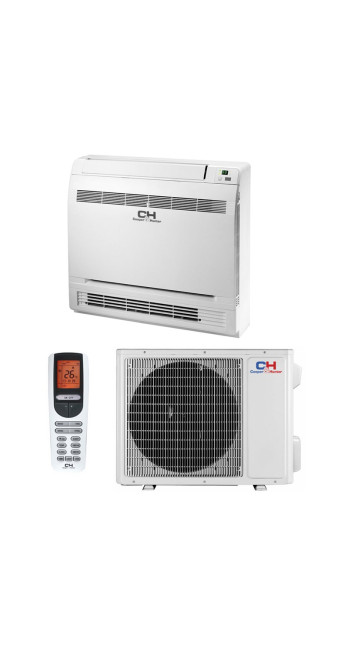

Описание Кондиционер воздуха Cooper&Hunter CH-S09FVX-NG

Инженерно-технический анализ и спецификация сплит-системы Cooper&Hunter CH-S09FVX-NG

Кондиционер воздуха Cooper&Hunter CH-S09FVX-NG (серия Veritas) представляет собой климатическую систему инверторного типа, классифицируемую как тепловой насос класса «воздух-воздух». Данное устройство разработано для обеспечения прецизионного температурного контроля в помещениях площадью от 20 до 25 квадратных метров. Документ содержит исчерпывающий технический анализ компонентов, эксплуатационных ограничений и алгоритмов работы системы, предназначенный для поддержки рационального принятия решения о покупке.

Архитектура компрессорной группы и технология I-Action

Фундаментальным компонентом, определяющим ресурс и эффективность системы CH-S09FVX-NG, является инверторный компрессор, работающий по технологии I-Action. В отличие от традиционных on/off систем, испытывающих пиковые пусковые токи при каждом запуске, инверторный привод этой модели модулирует частоту вращения ротора в диапазоне от 1 Гц.

Ультранизкая частота вращения (1 Гц) позволяет компрессору работать в непрерывном режиме без циклов полной остановки при достижении целевой температуры. С инженерной точки зрения, это исключает гидравлические удары в холодильном контуре и снижает износ механических деталей компрессора. Следствием этого алгоритма является стабилизация энергопотребления на уровне 40 Вт в режиме поддержания температуры, что сопоставимо с потреблением стандартной лампы накаливания. Отсутствие температурных флуктуаций (колебаний) обеспечивает точность поддержания климатического фона с погрешностью не более 0.5 °C.

Термодинамический цикл и эффективность хладагента R32

Система заправлена однокомпонентным фторуглеводородным хладагентом нового поколения R32 (дифторметан). Переход на R32 обусловлен двумя ключевыми факторами: термодинамической эффективностью и экологической безопасностью (GWP — потенциал глобального потепления — составляет 675, что на 68% ниже, чем у предшественника R410A).

С точки зрения теплофизики, R32 обладает более высокой плотностью и теплопроводностью. Это позволяет уменьшить гидравлическое сопротивление в медных магистралях теплообменника и повысить коэффициент теплопередачи. В результате для обеспечения номинальной холодопроизводительности (2.6 кВт) требуется меньший объем хладагента (заправка снижена на 30% по сравнению с аналогами на R410A). Сезонный коэффициент энергоэффективности (SEER) для режима охлаждения составляет 6.1 (класс A++), а для режима нагрева (SCOP) — 4.0 (класс A+). Это означает, что на 1 кВт потребленной электроэнергии система генерирует до 6.1 кВт тепловой энергии (в режиме охлаждения).

Возможности работы в режиме теплового насоса (до -15°C)

Одной из критических характеристик модели CH-S09FVX-NG является ее сертификация для работы в качестве первичного или вторичного источника отопления при температурах наружного воздуха до -15°C. Данная способность обеспечивается комплексом аппаратно-программных решений.

Во-первых, алгоритм интеллектуальной разморозки наружного блока (Intelligent Defrosting). Стандартные системы включают режим разморозки по таймеру (каждые 40-50 минут), что приводит к потере тепловой энергии. В модели Veritas активация режима реверсирования цикла для подогрева поддона наружного блока происходит исключительно на основе данных температурных датчиков обледенения испарителя. Это сокращает время неэффективного простоя системы.

Во-вторых, внедрена функция подогрева картера компрессора при низких температурах. Это предотвращает растворение масла в жидком хладагенте при длительном простое, гарантируя безопасный «теплый старт» и предотвращая заклинивание спиралей компрессора. Теплопроизводительность модели составляет 2.8 кВт при номинальном потреблении 0.73 кВт электроэнергии. Однако следует учитывать физическое ограничение: при падении уличной температуры ниже -7°C эффективность теплообмена снижается, и коэффициент COP будет падать, что требует наличия резервного источника тепла в сильные морозы.

Акустический профиль и вибрационная устойчивость

Акустический комфорт является измеряемой величиной, критически важной для жилых пространств, особенно спален. Внутренний блок CH-S09FVX-NG демонстрирует уровень звукового давления от 23 дБ(А) на минимальной скорости вентилятора.

Для сравнения, 23 дБ(А) находится на границе порога слышимости человеческого уха в тихой комнате (шепот человека составляет около 30 дБ(А)). Достижение таких показателей обеспечено аэродинамической оптимизацией крыльчатки вентилятора (тангенциальное колесо с увеличенным диаметром и сниженной скоростью вращения) и применением бесщеточного двигателя постоянного тока (DC-motor), который лишен гула, характерного для двигателей переменного тока.

Наружный блок имеет акустическую эмиссию на уровне 49 дБ(А). Вибрационная нагрузка на несущую стену минимизирована благодаря двойной виброизоляции компрессора и использованию антивибрационных опор в конструкции шасси.

Система фильтрации: CH 7-SKY Technology и CH Smart-ION Filter

Качество воздуха в помещении (IAQ) поддерживается многоступенчатой системой фильтрации. Базовым элементом является электростатическая сетка высокой плотности, задерживающая крупнодисперсные частицы (пыль, шерсть).

Ключевым активным компонентом выступает технология CH Smart-ION Filter — генератор холодной плазмы. Модуль генерирует поток отрицательно заряженных ионов (аэроионов) и активных радикалов. Сталкиваясь с микроорганизмами (бактериями, вирусами, спорами плесени) в воздушном потоке, радикалы разрушают их белковую оболочку на молекулярном уровне. Дополнительно, ионизированные частицы пыли коагулируют (слипаются в более крупные фракции) и эффективно оседают на электростатическом фильтре. Данная технология не требует периодической замены расходных материалов, в отличие от угольных или HEPA-фильтров, что снижает стоимость владения системой.

Модуль телеметрии и интеграция Wi-Fi

CH-S09FVX-NG штатно оснащен модулем Wi-Fi, который трансформирует кондиционер в IoT-устройство (Internet of Things). Управление осуществляется через мобильное приложение (Ewpe Smart или C&H).

Помимо базовых функций включения и изменения температуры, система телеметрии предоставляет пользователю доступ к расширенным сценариям:

• Таймер реального времени: Программирование недельного графика работы с учетом тарифов на электроэнергию (например, предварительный прогрев помещения ночью по льготному тарифу).

• Удаленная диагностика: Система самодиагностики выводит коды ошибок непосредственно на экран смартфона, что ускоряет и удешевляет процесс сервисного обслуживания.

• Голосовое управление: Интеграция с экосистемами умного дома Google Home позволяет управлять климатом с помощью голосовых команд.

Инженерные ограничения и условия эксплуатации

Для принятия объективного решения необходимо учитывать технические и эксплуатационные ограничения данной модели:

1. Длина фреоновой магистрали: Максимальная допустимая длина трассы между внутренним и наружным блоком составляет 15 метров, максимальный перепад высот — 10 метров. Превышение этих значений приведет к критическому падению производительности и масляному голоданию компрессора.

2. Электрическая сеть: Несмотря на низкие рабочие токи (номинальный ток охлаждения 3.5 А), для подключения требуется отдельная линия от распределительного щита сечением не менее 3x1.5 мм² с автоматическим выключателем на 16 А. Аппарат чувствителен к просадкам напряжения (допустимый диапазон 198-242 В). В сетях с нестабильным напряжением рекомендована установка стабилизатора.

3. Обогрев в экстремальные морозы: Эксплуатация при температурах ниже -15°C не предусмотрена производителем. Это приведет к замерзанию масла, гидроудару и необратимому разрушению компрессора.

4. Дренажная система: В режиме обогрева наружный блок выделяет до 1 литра конденсата в час. При монтаже необходимо предусмотреть систему отвода воды, чтобы избежать обледенения конструкции и травмирования пешеходов.

Сравнительная матрица принятия решений (Decision Matrix)

Для системного сравнения CH-S09FVX-NG с альтернативными решениями целесообразно использовать следующие критерии:

Преимущества (Pros):

• Доказанная энергоэффективность A++/A+ (реальная экономия электроэнергии 30-40% по сравнению с неинверторными моделями).

• Возможность использования как источника отопления в межсезонье и мягкой зимой (до -15°C).

• Бессрочный ресурс системы плазменной очистки воздуха (отсутствие скрытых платежей за фильтры).

• Низкий уровень шума внутреннего блока (23 дБ), подходящий для спален.

• Высокая ликвидность бренда и доступность сервисных центров.

Ограничения (Cons/Limits):

• Капитальные затраты (стоимость оборудования и монтажа) на 25-30% выше, чем у неинверторных кондиционеров аналогичной мощности.

• Сложность монтажа: требует строгого соблюдения технологии вакуумирования фреоновой магистрали; ошибка монтажников ведет к снижению ресурса на 50%.

• Не подходит для обогрева в условиях сурового климата (для температур -20°C...-30°C требуются модели серии Nordic или Arctic).

Резюме для потребителя

Сплит-система Cooper&Hunter CH-S09FVX-NG (Veritas) представляет собой инженерно сбалансированное решение базового премиум-сегмента. Инвестиции в данную модель экономически оправданы при условии постоянной эксплуатации устройства (более 3-4 месяцев в году в режимах холод/тепло), где экономия электроэнергии за счет инверторного привода компенсирует первоначальные затраты в течение 2-3 лет. Модель оптимальна для установки в спальнях, детских комнатах и рабочих кабинетах площадью до 25 м², где критически важны акустический комфорт, точность поддержания температуры и качество очистки воздуха. Надежность системы напрямую зависит от квалификации монтажной бригады и соблюдения регламента пусконаладочных работ.
