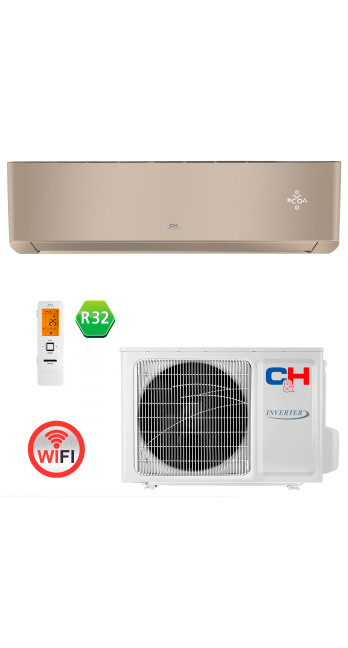

Описание Кондиционер воздуха Cooper&Hunter CH-S12FTXAM2S-GD

Инженерный анализ теплового насоса Cooper&Hunter CH-S12FTXAM2S-GD (Серия Supreme Continental)

Климатическая система Cooper&Hunter CH-S12FTXAM2S-GD представляет собой инверторную сплит-систему настенного типа, спроектированную на базе технологии двухступенчатого сжатия хладагента. Данная модель классифицируется как полноценный тепловой насос типа «воздух-воздух» с расширенным температурным диапазоном эксплуатации. Система ориентирована на поддержание микроклимата в помещениях площадью от 25 до 35 квадратных метров при значительных колебаниях наружной температуры. Золотистый (Champagne) цвет внутреннего блока выступает как дизайнерское решение, не влияющее на термодинамические характеристики устройства.

1. Архитектура компрессора и термодинамический цикл

Ключевым инженерным отличием модели CH-S12FTXAM2S-GD является использование двухступенчатого роторного инверторного компрессора (Two-stage Inverter). В стандартных сплит-системах сжатие фреона происходит в один этап, что приводит к критическому падению производительности при отрицательных температурах из-за снижения плотности паров хладагента.

В данной модели реализован двухцилиндровый механизм с промежуточной камерой впрыска (EVI — Enhanced Vapor Injection). Процесс разделен на две фазы: предварительное сжатие до промежуточного давления и дожатие до давления конденсации. Внедрение технологии двухступенчатого сжатия обеспечивает сохранение до 80% номинальной теплопроизводительности при наружной температуре -20°C и сохранение работоспособности вплоть до -30°C.

Использование хладагента R32 (дифторметан) снижает потенциал глобального потепления (GWP = 675) на 68% по сравнению с R410A и увеличивает холодопроизводительность системы на 4% при идентичном объеме заправки. Это достигается за счет более высокой скрытой теплоты парообразования R32.

2. Энергоэффективность и эксплуатационные пределы

Модель сертифицирована по высшему классу сезонной энергоэффективности A+++ для обоих режимов (охлаждение и обогрев).

• SEER (Сезонный коэффициент энергоэффективности в режиме охлаждения): 8.5 Вт/Вт. При потреблении 1 кВт электрической энергии система генерирует в среднем 8.5 кВт холодильной мощности в течение сезона.

• SCOP (Сезонный коэффициент энергоэффективности в режиме обогрева): 5.1 Вт/Вт (для средней климатической зоны Европы).

Температурные ограничения эксплуатации:

• Охлаждение: от -18°C до +54°C. Верхний предел +54°C позволяет эксплуатировать внешний блок на южных фасадах зданий под прямыми солнечными лучами.

• Обогрев: от -30°C до +24°C. Работоспособность при -30°C обеспечивается встроенным подогревом поддона наружного блока (предотвращает обледенение при оттаивании) и подогревом картера компрессора (исключает гидроудар при пуске за счет выпаривания жидкого фреона из масла).

3. Аэродинамика и акустический комфорт

Внутренний блок генерирует звуковое давление на уровне 18 дБ(А) в минимальном режиме работы (Quiet/Sleep). Данный показатель находится на пороге слышимости человеческого уха и сопоставим с шумом падающей листвы.

Снижение акустической эмиссии достигнуто за счет трех факторов:

1. Цельнолитая конструкция корпуса: Исключает появление резонансных шумов и треска пластика при температурном расширении.

2. Модифицированная крыльчатка вентилятора: Использование аэродинамического профиля лопастей снижает турбулентность воздушного потока.

3. Инверторный привод вентилятора (DC Motor): Обеспечивает плавную регулировку скорости вращения без акустических пиков. В системе предусмотрено 7 скоростей вентилятора.

Максимальный расход воздуха внутреннего блока составляет 800 м³/ч, что превышает стандартные значения для 12-й модели (обычно 600 м³/ч) и обеспечивает ускоренное достижение заданных температурных параметров.

4. Системы фильтрации и биомедицинская безопасность

Система водоподготовки и очистки воздуха реализована через технологию "CH 7-SKY Technology" и "Smart-ION Filter". Это комплексная многоступенчатая система:

• Сетчатый фильтр грубой очистки: Улавливает крупные дисперсные частицы (пыль, шерсть).

• Генератор холодной плазмы: Создает электростатическое поле высокого напряжения. Частицы загрязнений получают положительный заряд и оседают на отрицательно заряженном коллекторе. Механизм эффективен против вирусов, бактерий и спор плесени, разрушая их белковые оболочки.

• Самоочистка внутреннего блока (Double Self-Clean): Алгоритм замораживания теплообменника с последующим быстрым нагревом до +57°C в течение 30 минут. Процесс термической стерилизации удаляет биопленки и предотвращает развитие легионеллы внутри дренажного поддона.

5. Алгоритмы управления и сенсорика

Сплит-система оснащена микропроцессорным управлением с PID-регулятором. Технология "I-Action" обеспечивает стабильную работу компрессора на ультранизких частотах (до 1 Гц), что исключает тактование (частые включения/выключения) при достижении заданной температуры. Отклонение от целевой температуры не превышает ±0.5°C.

Функция "I Feel": В пульте дистанционного управления интегрирован температурный датчик. При активации режима система ориентируется не на температуру воздуха под потолком (в зоне забора воздуха), а на температуру в зоне нахождения пульта (пользователя), корректируя алгоритм работы инвертора.

Управление осуществляется через Wi-Fi модуль, совместимый с платформами iOS и Android. Протокол связи защищен современными стандартами шифрования, обеспечивая возможность интеграции устройства в системы "Умный дом" и облачное управление с обратной связью по диагностическим кодам ошибок.

6. Требования к монтажу и ограничения инсталляции

Корректное функционирование теплового насоса напрямую зависит от соблюдения гидравлических и электрических ограничений при монтаже:

• Диаметры трубопроводов: Жидкостная линия — 1/4" (6.35 мм), газовая линия — 3/8" (9.52 мм).

• Максимальная длина магистрали: 40 метров.

• Максимальный перепад высот: 20 метров. При превышении длины трассы свыше 5 метров требуется дозаправка хладагента R32 из расчета 16 грамм на каждый дополнительный метр.

• Вакуумирование контура: Абсолютно критическая процедура для R32. Остаточная влага в контуре вступает в реакцию с полиэфирным маслом компрессора, образуя кислоты, разрушающие обмотки электродвигателя. Требуемая глубина вакуума — не менее 500 микрон (Torr).

7. Технические характеристики (Детальная спецификация)

• Холодопроизводительность: 3.53 кВт (диапазон модуляции: 0.85 – 5.00 кВт).

• Теплопроизводительность: 4.20 кВт (диапазон модуляции: 0.88 – 7.20 кВт). Обратите внимание на пиковую мощность в 7.2 кВт, недоступную для стандартных систем.

• Потребляемая мощность (охлаждение): 0.85 кВт (0.06 – 1.90 кВт).

• Потребляемая мощность (обогрев): 0.88 кВт (0.13 – 2.60 кВт).

• Рабочий ток: 3.9 А (охлаждение), 4.0 А (обогрев). Требуется подключение через отдельный автоматический выключатель номиналом 16А (тип характеристики C).

• Габариты внутреннего блока (ШхВхГ): 996х301х225 мм. Масса: 13 кг.

• Габариты наружного блока (ШхВхГ): 899х596х378 мм. Масса: 45.5 кг. Увеличенная масса наружного блока свидетельствует о применении многорядного теплообменника для повышения эффективности низкотемпературного кипения.

8. Принятие решения (Decision Matrix)

Для формирования объективной оценки целесообразности приобретения данной модели необходимо сопоставить её возможности с условиями эксплуатации.

Показания к установке (Инженерные преимущества):

1. Основной или резервный источник отопления. Модель экономически целесообразна для обогрева помещений в зимний период. При тарифах на электроэнергию COP > 3.0 делает отопление тепловым насосом в 3 раза дешевле использования электрического котла или конвектора.

2. Высокие требования к тишине. Спальни, детские комнаты, студии звукозаписи. Уровень шума в 18 дБ исключает дискомфорт в ночное время.

3. Нестабильное напряжение в сети. Блок питания способен запускать компрессор при падении напряжения до 96 В и защищать плату от скачков до 260 В.

Объективные ограничения (Constraints):

1. Габаритные размеры. Внутренний блок длиной почти 1 метр (996 мм) требует предварительного проектирования места установки. Его невозможно разместить в стандартных нишах над дверным проемом (обычно 800-850 мм).

2. Высокая начальная стоимость. Экономическая отдача (ROI) за счет энергосбережения класса A+++ достигается на горизонте 2-3 лет активной круглогодичной эксплуатации. Использование системы только 2 недели в году летом делает покупку финансово нерациональной.

3. Масса наружного блока. 45.5 кг требуют применения усиленных кронштейнов и качественных анкерных болтов (рекомендуется химический анкер для стен из газобетона) во избежание деформации крепления и возникновения вибраций.

9. Диагностика и обслуживание

Для сохранения заводских характеристик производительности система требует регламентного обслуживания. Загрязнение теплообменника наружного блока тополиным пухом или пылью приводит к повышению давления конденсации, что увеличивает энергопотребление на 15-20% и ускоряет деградацию компрессорного масла. Рекомендуемый интервал глубокой очистки (парогенерация под давлением) — 1 раз в 12 месяцев. Очистка фильтров внутреннего блока пользователем — каждые 2 недели. Система самодиагностики выводит коды ошибок на LED-дисплей. Например, код "F0" сигнализирует о нехватке хладагента, что предотвращает перегрев компрессора при разгерметизации контура. Код "H1" не является ошибкой и сигнализирует о штатном включении режима интеллектуальной разморозки наружного блока в зимний период.

Cooper&Hunter CH-S12FTXAM2S-GD представляет собой бескомпромиссный инженерный инструмент для управления микроклиматом. Архитектура устройства спроектирована с многократным запасом прочности для экстремальных условий, что делает систему не столько "кондиционером", сколько высокоэффективным тепловым насосом адаптивного действия. Выбор данной модели обоснован при долгосрочном горизонте планирования и строгих требованиях к энергетической и акустической эффективности.
