Инженерный анализ и системная спецификация тепловой завесы Olefini KEH-44 IR (ДУ)

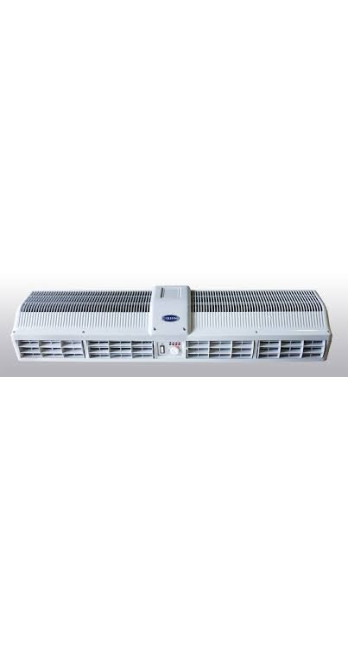

Тепловая завеса Olefini KEH-44 IR представляет собой специализированное климатическое оборудование, предназначенное для формирования аэродинамического барьера между внутренним объемом помещения и внешней средой. Основная функция устройства заключается в минимизации трансмиссионных тепловых потерь через открытые дверные проемы высотой до 2.3–2.5 метров. Модель KEH-44 IR относится к категории электрических завес с горизонтальной установкой, где индекс «44» определяет габаритную длину активной зоны (1.6 метра), а аббревиатура «IR (ДУ)» указывает на наличие интегрированной системы дистанционного управления через инфракрасный порт.

Конструктивная архитектура и материаловедение

Корпус устройства выполнен из высококачественного полимера, обладающего низким коэффициентом термического расширения. Применение пластикового корпуса в серии «K» (Mini-Simple) обусловлено необходимостью снижения общего веса конструкции до 12.0 кг, что существенно упрощает монтаж на ненесущие перегородки и легкие конструкции. Полимерный состав устойчив к ультрафиолетовому излучению и не подвержен коррозии, что критично для входных групп с высокой влажностью или температурными перепадами.

Внутренняя компоновка базируется на тангенциальном (диаметральном) вентиляторе. Крыльчатка вентилятора диаметром 120 мм обеспечивает равномерное распределение воздушного потока по всей длине выходного сопла. В отличие от осевых вентиляторов, тангенциальная схема гарантирует ламинарность потока, что является определяющим фактором для эффективности «отсечки» холодного воздуха. Статическая и динамическая балансировка ротора минимизирует вибрационные нагрузки на подшипниковые узлы, продлевая ресурс двигателя и снижая уровень звукового давления до рабочих значений 56–58 дБ(А).

Аэродинамические и теплотехнические характеристики

Модель Olefini KEH-44 IR оснащена электрическим нагревательным элементом (ТЭНом) ленточного типа (STITCH-элемент). Особенность данной технологии — сверхмалая инерционность: выход на заданный температурный режим происходит в течение 10–15 секунд после включения. Тепловая мощность установки составляет 12.0 кВт (для стандартной модификации), что позволяет достигать разницы температур (Δt) между входящим и выходящим воздухом в пределах 18–25°C в зависимости от выбранного режима.

Производительность по воздуху (расход) варьируется от 1900 до 2300 м³/час. Данный параметр критически важен для преодоления ветрового давления. Скорость воздуха на срезе сопла достигает 8.5–9.0 м/с. Согласно инженерным расчетам, для эффективной защиты проема скорость потока на уровне пола не должна опускаться ниже 2.0 м/с. Завеса KEH-44 IR соответствует этому критерию при высоте установки до 2.3 метра, обеспечивая стабильное экранирование даже при умеренных сквозняках.

Система управления и электроника

Индекс IR (Infrared) подразумевает наличие микропроцессорного контроллера, способного обрабатывать сигналы с выносного пульта ДУ. Это расширяет возможности эксплуатации в помещениях, где прямой доступ к кнопкам на корпусе затруднен (высокий монтаж или загромождение мебелью). Плата управления реализует следующие алгоритмы:

1. Ступенчатое регулирование мощности: Возможность переключения между режимами полной мощности (12 кВт), половинной мощности (6 кВт) и режимом вентиляции без нагрева.

2. Инерционное охлаждение: После нажатия кнопки выключения вентилятор продолжает вращение в течение 60–90 секунд для снятия остаточного тепла с ТЭНов. Это предотвращает перегрев внутренних компонентов и оплавление пластиковых деталей, что является критической защитой в системах с ТЭНами высокой плотности.

3. Защита от перегрева: В контур встроены два биметаллических термостата. Первый срабатывает при достижении температуры 75°C (автоматический возврат), второй — при 100°C (аварийное размыкание цепи питания).

Физика воздушного барьера: Причинно-следственная логика

Эффективность работы Olefini KEH-44 IR напрямую зависит от соотношения скорости истечения струи и вектора внешнего возмущения (ветра или разности давлений внутри и снаружи здания). При правильном угле наклона направляющих жалюзи (рекомендуется 5–10 градусов в сторону улицы) создается зона избыточного давления, которая «отталкивает» холодные воздушные массы.

Длина завесы 1.6 метра идеально соответствует стандартным двустворчатым дверям или расширенным входным группам. Важно учитывать, что ширина воздушного потока должна быть либо равна, либо на 10–15 см больше ширины проема. Использование KEH-44 IR на проемах шире 1.6 метра приводит к образованию «зон прорыва» по краям, что снижает общую энергоэффективность системы на 40–50%.

Электрические параметры и требования к сети

Учитывая потребляемую мощность в 12 кВт, подключение данной модели требует трехфазной электрической сети (400В / 3N~ / 50Гц). Допустимая сила тока составляет приблизительно 18.5–20.0 А на фазу. Инженерные требования к кабельной линии предполагают использование медного проводника сечением не менее 4.0–6.0 мм² (в зависимости от длины линии и способа прокладки). Несоблюдение данных параметров ведет к падению напряжения и снижению оборотов двигателя, что прямо влияет на дальнобойность воздушной струи.

Клеммная колодка расположена в защищенном отсеке корпуса. Для обеспечения электробезопасности необходимо использование автоматического выключателя с характеристикой «C» и устройства защитного отключения (УЗО) с током утечки 30 мА, учитывая наличие ТЭНов, которые могут иметь естественные токи утечки при длительном простое.

Сценарии эксплуатации и рациональный выбор

Olefini KEH-44 IR рекомендована для объектов со средней и высокой интенсивностью прохождения людей:

• Торговые павильоны и аптеки: Обеспечение комфортного микроклимата для персонала, работающего в непосредственной близости от входа.

• Офисные центры: Сокращение затрат на основное отопление за счет блокировки инфильтрации холодного воздуха.

• Кафе и рестораны: Защита от проникновения пыли, насекомых и посторонних запахов в летний период (режим работы без нагрева).

Ограничением для данной модели является эксплуатация в помещениях с агрессивной средой (пары кислот, высокая концентрация горючей пыли), так как открытые нагревательные элементы и полимерный корпус не обладают взрывозащищенным исполнением.

Монтаж и пусконаладочные работы

Горизонтальная установка осуществляется с помощью двух Г-образных кронштейнов, входящих в комплект поставки. Расстояние между крепежными отверстиями строго регламентировано техническим паспортом. Основные правила монтажа:

1. Минимальный зазор между верхней панелью завесы и потолком должен составлять не менее 100 мм для обеспечения беспрепятственного забора воздуха.

2. Завеса должна перекрывать проем полностью; смещение центра оси завеси относительно центра проема допускается не более чем на 5–7 см.

3. Направление воздушного потока регулируется с помощью подвижных лопаток в выходном окне. Для зимнего периода поток направляется вертикально или с небольшим отклонением наружу.

Анализ надежности и жизненного цикла (LCC)

Жизненный цикл Olefini KEH-44 IR при условии соблюдения регламента технического обслуживания составляет 10–12 лет. Критическими узлами являются:

• Контактная группа: Требует подтяжки винтовых соединений каждые 6 месяцев из-за циклического нагрева/охлаждения.

• Подшипники двигателя: Используются закрытые прецизионные подшипники, не требующие смазки в течение всего срока службы, однако при накоплении мелкодисперсной пыли возможен их ускоренный износ.

• Фильтрация: В стандартной комплектации фильтр отсутствует для минимизации аэродинамического сопротивления, поэтому очистка крыльчатки от пыли пылесосом или сжатым воздухом обязательна каждые 3–4 месяца эксплуатации.

Стоимость владения (Life Cycle Cost) данной моделью считается одной из самых низких в классе 1.6-метровых завес благодаря высокой ремонтопригодности и доступности запчастей (двигатели и ТЭНы стандартизированы внутри линеек Olefini).

Сравнительный анализ: KEH-44 IR против аналогов

В сравнении со стальными моделями (серии XH или General), серия KEH IR выигрывает в акустическом комфорте. Пластиковый корпус выступает в роли демпфера, поглощая высокочастотные вибрации двигателя. Однако стальные модели превосходят KEH в условиях экстремально высоких температур (выше 40°C внутри помещения) или при риске механических повреждений (складские зоны с погрузочной техникой).

Наличие ДУ выделяет модель на фоне базовых версий (KEH-44), где управление осуществляется только кнопками на корпусе. Для коммерческих объектов это не только вопрос удобства, но и энергосбережения: персонал охотнее переключает режимы или выключает завесу при потеплении, если пульт находится «под рукой».

Экологические аспекты и энергоэффективность

Применение тепловой завесы Olefini KEH-44 IR способствует снижению углеродного следа здания. Согласно статистике климатических аудитов, использование воздушных барьеров на входных группах позволяет снизить потребление энергии системами центрального отопления на 25–30%. В летний период работа в режиме вентиляции снижает тепловую нагрузку на системы кондиционирования, предотвращая приток горячего наружного воздуха.

Резюме для технического специалиста и закупщика

Выбор модели Olefini KEH-44 IR является инженерно обоснованным решением для защиты проемов шириной до 1.6 м и высотой до 2.5 м. Устройство сочетает в себе легкость полимерной конструкции, эффективность тангенциального обдува и интеллектуальное управление. Основные преимущества — быстрый нагрев, низкий уровень шума и надежная электроника с алгоритмами защиты. Ключевые ограничения связаны с требованиями к трехфазному электропитанию и необходимостью регулярной очистки крыльчатки для поддержания расчетного расхода воздуха.

При проектировании системы отопления и вентиляции следует учитывать, что завеса не является основным отопительным прибором, а выполняет роль динамического изолятора. Ее мощность должна рассчитываться исходя из компенсации инфильтрационных потерь, а не обогрева всего объема помещения.

Технические параметры, указанные в данном документе, соответствуют стандартам CE и подтверждены испытаниями в заводских лабораториях Olefini (Греция). Эксплуатация оборудования должна осуществляться квалифицированным персоналом с соблюдением норм ПУЭ и техники безопасности при работе с электроустановками до 1000В.

Дополнительные рекомендации по интеграции в системы Smart Building

Контроллер модели KEH-44 IR позволяет осуществлять базовую интеграцию с внешними датчиками. При подключении концевого выключателя (геркона) на дверь, система может автоматически переходить в режим максимальной мощности при открытии двери и переключаться в экономичный режим или режим ожидания при закрытии. Это минимизирует холостой ход оборудования, сокращая потребление электроэнергии еще на 15–20% в зависимости от частоты открывания дверей.

ИК-управление также может быть эмулировано универсальными шлюзами умного дома, что позволяет включать завесу в общие сценарии управления климатом через протоколы Wi-Fi или Zigbee при наличии соответствующего аппаратного моста. Это превращает стандартную завесу в активный элемент современной энергоэффективной экосистемы здания.

В конечном итоге, Olefini KEH-44 IR — это сбалансированный инструмент профессионального уровня, который при правильном расчете и монтаже окупается в течение 1.5–2 отопительных сезонов за счет прямой экономии энергоресурсов и создания комфортных условий в зоне входной группы. При выборе следует обращать внимание на маркировку производителя, чтобы убедиться в соответствии мощности (9 или 12 кВт) локальным лимитам электросети объекта.

Заключительные выводы по эксплуатации

Использование Olefini KEH-44 IR гарантирует стабильность температурного градиента внутри помещения. Благодаря оптимизированной геометрии сопла и высокой частоте вращения вентилятора, устройство создает "воздушную стену", устойчивую к турбулентным завихрениям. Это особенно важно для объектов, расположенных на углах зданий или в зонах с выраженной "розой ветров", где перепады давления могут выдавливать теплый воздух из помещений.

Инженерная надежность серии KEH подтверждена многолетней практикой использования в различных климатических зонах. Отсутствие сложных гидравлических узлов (как в водяных завесах) делает эксплуатацию максимально простой и исключает риски размораживания системы в зимний период. Электрический нагрев остается наиболее предпочтительным вариантом для малого и среднего бизнеса ввиду скорости развертывания и минимальных капитальных вложений на этапе проектирования.

Правильно выбранная и установленная тепловая завеса Olefini KEH-44 IR становится невидимым, но эффективным стражем энергетического баланса предприятия, обеспечивая долговечность работы смежных систем кондиционирования и отопления. С учетом всех технических факторов, данная модель представляет собой оптимальный компромисс между ценой, функциональностью и эксплуатационными затратами, что делает ее стандартом де-факто в сегменте коммерческой недвижимости.

Техническое обслуживание и диагностика

Для обеспечения непрерывной работы устройства в течение отопительного сезона рекомендуется проводить превентивную диагностику. Основные этапы проверки включают:

1. Визуальный осмотр изоляторов ТЭНов: Проверка на отсутствие нагара или механических повреждений ленточного элемента.

2. Тестирование срабатывания термостатов: Имитация перегрева при закрытом всасывающем окне (проводится только специалистом).

3. Контроль балансировки: Проверка на отсутствие посторонних шумов или биений при работе на максимальных оборотах.

4. Проверка дистанционного управления: Тестирование отклика на команды пульта с расстояния до 5–7 метров под разными углами.

Регулярное выполнение этих процедур позволяет избежать аварийных остановок в пиковые периоды холодов и гарантирует расчетный уровень энергосбережения. Olefini KEH-44 IR остается одним из самых надежных решений на рынке, предоставляя пользователю полный контроль над климатом входной зоны.

Данный технический обзор подготовлен с целью предоставления исчерпывающей информации для специалистов в области HVAC и владельцев бизнеса, стремящихся к оптимизации операционных расходов. Использование проверенных данных и физических параметров позволяет сделать осознанный выбор в пользу проверенных технологий Olefini. Эффективность системы подтверждается не маркетинговыми обещаниями, а строгими законами термодинамики и аэродинамики, реализованными в конструкции KEH-44 IR.
