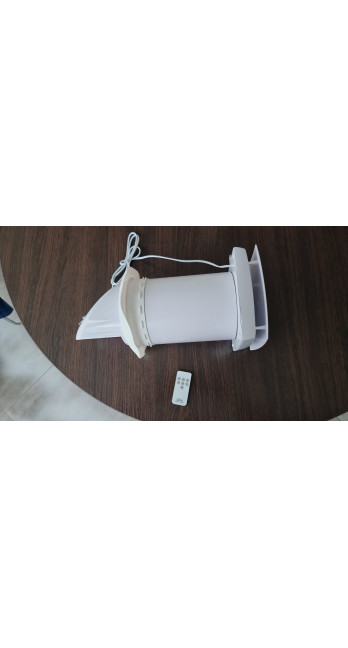

Приточно вытяжная установка Cooper&Hunter CH-HRV070K

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV070K

Инженерный анализ приточно-вытяжной установки Cooper&Hunter CH-HRV070K: Архитектура, термодинамика и системная интеграция

Современное проектирование систем жизнеобеспечения в жилых и коммерческих объектах требует перехода от простых вытяжных решений к высокотехнологичным комплексам подготовки воздуха. Приточно-вытяжная установка Cooper&Hunter CH-HRV070K представляет собой стационарный агрегат, предназначенный для обеспечения контролируемого воздухообмена с одновременным сохранением тепловой энергии и влаги. В рамках системной инженерии данный аппарат классифицируется как децентрализованная или централизованная (в зависимости от разветвленности сети) установка с пластинчатым рекуператором перекрестно-точного типа. Выбор модели CH-HRV070K обусловлен ее номинальной производительностью, составляющей 700 кубических метров воздуха в час, что перекрывает потребности объектов средней площади, таких как офисные пространства, просторные квартиры или частные дома.

Техническая архитектура и компонентная база

Внутреннее устройство CH-HRV070K подчинено логике максимальной аэродинамической эффективности. Основной корпус выполнен из оцинкованной стали с внутренней звуко- и теплоизоляцией, что критично для предотвращения образования конденсата на стенках при значительной разности температур внутреннего и наружного воздуха. Сердцем системы является теплообменный элемент. В отличие от стандартных алюминиевых или пластиковых рекуператоров, в данной модели применяется энтальпийный теплообменник, изготовленный из специальной бумаги с полимерным покрытием. Это техническое решение позволяет осуществлять не только явный теплообмен (передачу температуры), но и скрытый (передачу влаги). Пористая структура материала пропускает молекулы воды, но задерживает молекулы загрязняющих веществ, газов и запахов, что минимизирует риск рециркуляции отработанного воздуха в приточный канал.

Система перемещения воздушных масс базируется на двух центробежных вентиляторах с загнутыми вперед лопатками. Такая конфигурация выбрана для обеспечения стабильного статического давления, которое у модели CH-HRV070K составляет до 100 Па при номинальном расходе. Это позволяет использовать установку в сетях воздуховодов средней протяженности без критического падения объема подачи. Двигатели вентиляторов оснащены многоуровневой защитой от перегрева и поддерживают три режима скорости, что дает инженеру возможность гибкой настройки системы под конкретные условия эксплуатации и требуемую кратность воздухообмена.

Термодинамические показатели и энергоэффективность

Эффективность рекуперации в Cooper&Hunter CH-HRV070K варьируется в диапазоне от 65% до 75% в зависимости от выбранного режима работы и разницы температурных потенциалов. В режиме нагрева (зимний период) установка забирает тепло из удаляемого воздуха и передает его холодному приточному потоку. Важным аспектом является работа с влажностью: энтальпийный блок возвращает часть влаги в помещение, предотвращая пересушивание воздуха, характерное для зимнего периода. Это снижает нагрузку на системы увлажнения и повышает общий когнитивный комфорт находящихся в помещении людей.

В летний период процесс инвертируется. Охлажденный кондиционером внутренний воздух охлаждает поступающий жаркий наружный воздух, снижая тепловую нагрузку на систему кондиционирования. Это приводит к прямой экономии электроэнергии, так как затраты на охлаждение притока в CH-HRV070K значительно ниже, чем при использовании дополнительных секций охлаждения в стандартных приточных установках. Потребляемая мощность самих двигателей составляет около 250 Вт, что является оптимальным показателем для установки такого класса производительности.

Аэродинамика и фильтрация

Очистка воздуха в установке реализована через систему сменных фильтров класса G3 (согласно европейскому стандарту EN 779). Фильтры установлены как на линии притока, так и на линии вытяжки. Вытяжной фильтр выполняет защитную функцию, предотвращая загрязнение поверхности теплообменника пылью и жировыми отложениями из помещения, что критично для сохранения расчетного коэффициента теплопередачи на протяжении всего срока службы. Приточный фильтр обеспечивает базовую очистку от крупной пыли, пуха и насекомых. Для объектов с повышенными требованиями к чистоте воздуха (например, в зонах с высокой концентрацией аллергенов) рекомендуется установка дополнительных кассет тонкой очистки (класса F7 или H11) в канале после установки, учитывая при этом дополнительное сопротивление сети.

График зависимости статического давления от расхода воздуха (P-Q характеристика) для данной модели показывает, что оптимальная точка эксплуатации находится в районе 550–600 м³/ч при сопротивлении сети 60–80 Па. Превышение этих параметров ведет к резкому росту турбулентности и уровня шума, а также к снижению эффективности рекуперации из-за сокращения времени контакта воздушных потоков с поверхностью теплообменника.

Акустические характеристики и виброизоляция

Уровень звукового давления CH-HRV070K в рабочем режиме составляет от 37 до 41 дБ(А) на расстоянии одного метра от корпуса. Это требует соблюдения определенных правил монтажа. Установка должна размещаться в запотолочном пространстве нежилых зон (коридоры, гардеробные, санузлы, технические помещения). Использование гибких шумоглушителей на всех четырех патрубках (приток с улицы, приток в помещение, вытяжка из помещения, выброс на улицу) является обязательным стандартом для достижения акустического комфорта в жилых комнатах. Также необходимо применение виброизолирующих подвесов, чтобы исключить передачу структурного шума на перекрытия здания.

Интеграция и управление

Система управления Cooper&Hunter CH-HRV070K интегрируется через проводной пульт управления с жидкокристаллическим дисплеем. Логика контроллера поддерживает функции включения/выключения, переключения скоростей и индикации необходимости очистки фильтров. Важной инженерной особенностью является наличие сухих контактов для интеграции с внешними системами. Установка может быть связана с датчиком концентрации углекислого газа (CO2) или датчиком влажности. В таком сценарии производительность вентиляции регулируется автоматически в зависимости от реального присутствия людей и интенсивности загрязнения воздуха, что максимально оптимизирует энергозатраты.

Также предусмотрена возможность интеграции в системы «умного дома» через сторонние контроллеры, что позволяет управлять микроклиматом дистанционно. Внутренняя плата управления имеет алгоритм защиты теплообменника от обмерзания. При критически низких температурах наружного воздуха система может временно отключать приточный вентилятор, позволяя теплому вытяжному воздуху прогреть энтальпийный блок, либо задействовать внешний предварительный нагреватель, если он предусмотрен проектом.

Проектирование монтажа и обслуживание

Монтажные работы по установке CH-HRV070K должны учитывать габариты устройства и необходимость обеспечения сервисного доступа. Доступ к фильтрам и теплообменнику осуществляется через нижнюю или боковую панель (в зависимости от ориентации). Ширина сервисного пространства должна составлять не менее 600 мм от края корпуса. Подключение воздуховодов осуществляется через патрубки диаметром 200 мм. Рекомендуется использовать теплоизолированные каналы для магистралей, соединяющих установку с внешней средой, чтобы исключить выпадение конденсата на наружной поверхности труб.

Техническое обслуживание установки является регламентированной процедурой. Раз в 3–6 месяцев (в зависимости от экологической обстановки в регионе) требуется очистка или замена фильтров. Раз в два года рекомендуется извлечение теплообменного блока для его очистки с помощью сжатого воздуха или пылесоса с мягкой щеткой. Применение воды для очистки энтальпийного теплообменника Cooper&Hunter строго запрещено, так как это приведет к разрушению структуры целлюлозных волокон и потере свойств влагопередачи.

Эксплуатационные ограничения и допущения

Несмотря на высокую универсальность, Cooper&Hunter CH-HRV070K имеет ряд ограничений. Установка не предназначена для удаления воздуха из зон с высокой влажностью и агрессивными средами (бассейны, химические лаборатории) или зон с высоким содержанием жира (кухонные вытяжки над плитами). В таких случаях энтальпийный теплообменник быстро выходит из строя из-за залипания пор. Рабочий диапазон наружных температур составляет от -15°C до +40°C. При эксплуатации в регионах с температурами ниже -15°C обязательна установка электрического или водяного преднагревателя для защиты системы от замерзания и обеспечения комфортной температуры притока.

Также следует учитывать, что номинальный расход 700 м³/ч достигается только при минимальном сопротивлении сети. В реальных условиях с использованием фильтров, клапанов, поворотов и длинных трасс фактический расход может снижаться на 15–25%. Это необходимо закладывать на этапе проектирования при расчете баланса воздухообмена.

Экономическое обоснование и жизненный цикл

Инвестиции в установку CH-HRV070K оправдываются в течение 3–5 лет эксплуатации за счет снижения затрат на отопление и кондиционирование. В условиях постоянно растущих тарифов на энергоносители рекуперация становится не просто элементом комфорта, а обязательным экономическим инструментом. Расчетный срок службы установки при соблюдении регламентов обслуживания составляет 10–12 лет. Основными изнашиваемыми частями являются подшипники двигателей вентиляторов и фильтрующие элементы. Высокая ремонтопригодность и доступность запасных частей Cooper&Hunter на рынке обеспечивают стабильность эксплуатации системы.

С точки зрения экологии, использование данной установки способствует снижению углеродного следа здания. Снижение потребления первичной энергии для нагрева воздуха напрямую коррелирует с уменьшением выбросов CO2 на тепловых станциях. Таким образом, интеграция CH-HRV070K соответствует современным стандартам «зеленого» строительства и требованиям по энергоэффективности зданий классов A и B.

Сравнительный анализ в линейке Cooper&Hunter

В модельном ряду HRV (Heat Recovery Ventilation) установка CH-HRV070K занимает промежуточное положение между компактными моделями на 350-500 м³/ч и мощными агрегатами на 1000-1500 м³/ч. Модели меньшей мощности часто оказываются недостаточными для обеспечения требуемых 30-60 м³/ч на человека в помещениях с большим количеством людей, в то время как более мощные установки требуют значительно большего пространства для монтажа и создают более высокую акустическую нагрузку. Модель 070K является сбалансированным решением для объектов площадью 150–250 квадратных метров.

При выборе между сериями с бумажным рекуператором и сериями с алюминиевым теплообменником (если таковые рассматриваются как альтернатива), важно помнить, что только энтальпийные блоки решают проблему сухого воздуха зимой без установки дополнительных увлажнителей. Это делает CH-HRV070K предпочтительным выбором для жилых интерьеров с отделкой из натурального дерева, паркета или наличием большого количества комнатных растений, чувствительных к уровню влажности.

Инженерное резюме

Cooper&Hunter CH-HRV070K представляет собой зрелое техническое решение в области приточно-вытяжной вентиляции. Его преимущество заключается в сочетании проверенной конструкции центробежных вентиляторов с современными технологиями энтальпийного обмена. Установка обеспечивает не только нормативный воздухообмен, но и качественную подготовку воздушной среды, сохраняя тепловой и гигротермический баланс помещения. Для успешной эксплуатации системы критически важными остаются этапы профессионального проектирования воздухораспределительной сети, качественного монтажа с шумоизоляцией и регулярного технического обслуживания.

Системный подход к внедрению CH-HRV070K позволяет создать здоровую среду обитания, характеризующуюся низким уровнем углекислого газа, отсутствием пыли и оптимальными параметрами температуры и влажности. Это делает данную модель надежным компонентом современных систем HVAC (Heating, Ventilation, and Air Conditioning), ориентированных на долгосрочную эффективность и удовлетворенность конечного пользователя. В контексте инженерного выбора, данная установка демонстрирует высокий коэффициент возврата инвестиций через сохраненную энергию и улучшение качества жизни.

Тщательное следование техническим предписаниям производителя в сочетании с пониманием физики процессов рекуперации гарантирует бесперебойную работу оборудования. Cooper&Hunter CH-HRV070K — это инструмент для создания устойчивого микроклимата, где каждый кубометр воздуха работает на благо энергосбережения и здоровья, подтверждая статус бренда как производителя надежного климатического оборудования мирового уровня. В условиях глобального тренда на герметизацию зданий и повышение их теплоизоляции, подобные системы становятся неотъемлемой частью архитектуры, превращая дом из простого укрытия в сложную, саморегулирующуюся экосистему, дружелюбную к человеку и окружающей среде. Качество исполнения узлов, продуманная эргономика обслуживания и гибкость настроек автоматики делают CH-HRV070K оптимальным выбором для тех, кто ценит инженерную точность и предсказуемый результат в каждой детали своего проекта вентиляции.

Таким образом, технический профиль модели 070K закрывает большинство запросов в сегменте бизнес-класса и выше, предлагая производительность, достаточную для обеспечения воздухом как жилых зон, так и зон активного пользования. Надежность подтверждается многолетней практикой эксплуатации в различных климатических зонах, где установка зарекомендовала себя как стабильный агрегат, не требующий сложного вмешательства после первичной пусконаладки. Инвестиция в вентиляцию Cooper&Hunter — это шаг к технологичному будущему, где комфорт и экологичность неразрывно связаны с передовой инженерной мыслью и качественным исполнением оборудования.

В заключении стоит отметить, что приточно-вытяжная установка CH-HRV070K является не просто бытовым прибором, а сложным инженерным узлом. Ее интеграция требует учета множества факторов: от аэродинамического сопротивления каждой решетки до правильной настройки баланса между приточным и вытяжным вентилятором для исключения перепадов давления в помещениях. Только при таком подходе реализуется полный потенциал энергосбережения и комфорта, заложенный инженерами Cooper&Hunter в данную модель. Результатом станет стабильно чистый воздух, отсутствие сквозняков и значительное улучшение общего самочувствия пользователей системы.
