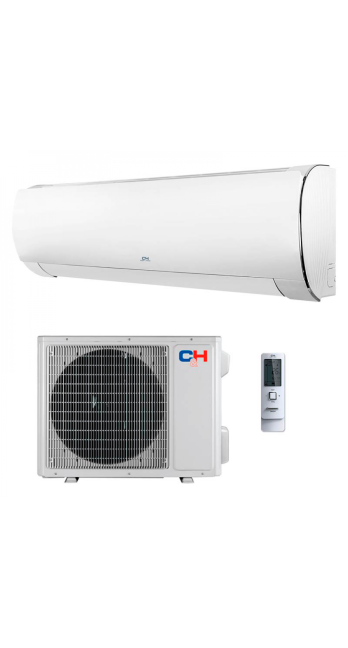

Описание Кондиционер воздуха Cooper&Hunter CH-S12FTXD2-WP

Инженерный анализ и спецификация: Климатическая система Cooper&Hunter CH-S12FTXD2-WP

1. Архитектура системы и назначение

Модель Cooper&Hunter CH-S12FTXD2-WP (серия Daytona) представляет собой тепловой насос типа «воздух-воздух», интегрированный в форм-фактор бытовой сплит-системы. Устройство спроектировано для круглогодичной эксплуатации в климатических зонах с широким диапазоном температур наружного воздуха (от -25°C до +43°C). Ключевым инженерным отличием от стандартных инверторных кондиционеров является оптимизация термодинамического контура для работы в режиме теплогенерации при отрицательных температурах без критического падения коэффициента производительности (COP).

Система позиционируется как основной или резервный источник отопления для помещений площадью до 35-40 квадратных метров, обладающих стандартными показателями теплопотерь. В режиме охлаждения устройство обеспечивает поддержание целевой температуры с точностью до 0.5°C за счет применения алгоритмов инверторного управления частотой вращения компрессора. Аппаратная платформа базируется на использовании озонобезопасного однокомпонентного хладагента R32, обладающего более высокой удельной холодопроизводительностью и меньшей вязкостью по сравнению с предшественником R410A, что повышает общую энергоэффективность системы примерно на 5-8%.

2. Термодинамическая эффективность и параметры энергопотребления

Оценка экономической целесообразности внедрения данной системы базируется на показателях сезонной энергоэффективности. Модель CH-S12FTXD2-WP классифицируется по высшему разряду энергосбережения A+++ в режиме охлаждения (SEER) и A++ или A+++ (в зависимости от климатической зоны) в режиме обогрева (SCOP).

Режим теплового насоса (Heating)

Критически важным параметром для пользователя, рассматривающего данный агрегат как альтернативу газовому или электрическому отоплению, является сохранение теплопроизводительности при падении температуры на улице. Инженерная реализация включает:

• Подогрев поддона наружного блока: Предотвращает образование ледяной корки, блокирующей дренажные отверстия и крыльчатку вентилятора при работе в режиме оттаивания.

• Подогрев картера компрессора: Обеспечивает необходимую вязкость масла при холодном пуске, предотвращая механический износ трущихся пар и гидроудары хладагентом.

• Интеллектуальная дефростация: Алгоритм разморозки внешнего блока активируется не по таймеру, а на основе анализа температурных датчиков (∆T теплообменника и воздуха), что минимизирует время простоя системы на «паразитные» циклы и повышает средний интегральный коэффициент теплопередачи.

При температуре наружного воздуха -15°C система сохраняет порядка 75-80% номинальной тепловой мощности. При достижении предельных значений (-25°C) коэффициент преобразования энергии (COP) остается выше единицы, что делает использование теплового насоса более экономически выгодным по сравнению с прямым электрическим нагревом (конвекторы, ТЭНы), где КПД всегда ограничен физическим пределом в 100%.

Режим охлаждения (Cooling)

В режиме кондиционирования высокий показатель SEER достигается за счет способности компрессора переходить в режим поддержания температуры на сверхнизких оборотах. Это исключает циклические пусковые токи, характерные для систем On/Off, которые являются основным источником реактивной нагрузки на сеть и повышенного энергопотребления. Электроника управления снижает потребляемую мощность до минимума при достижении уставки (setpoint), компенсируя только текущие теплопритоки в помещение (инсоляция, бытовая техника, люди).

3. Компрессорный узел и инверторная технология

Центральным агрегатом внешнего блока является двухступенчатый роторный компрессор (в зависимости от конкретной ревизии поставки может применяться усиленная одноступенчатая модификация с инжекцией пара), управляемый по технологии G-Matrik. Данная технология представляет собой программно-аппаратный комплекс управления частотным преобразователем, обеспечивающий стабильную работу двигателя компрессора в диапазоне частот от 1 Гц.

Преимущества низкочастотной работы (1 Гц)

1. Отсутствие температурных флуктуаций: Традиционные инверторы могут отключать компрессор при достижении минимального порога производительности, если теплопритоки слишком малы. Технология G-Matrik позволяет системе работать непрерывно с минимальной производительностью, удерживая температуру воздуха на выходе из испарителя постоянной. Это исключает эффект «температурных качелей».

2. Акустический комфорт: Работа на низких частотах минимизирует вибрации внешнего блока, что критично при монтаже на фасадных стенах жилых зданий или балконах.

3. Ресурс оборудования: Отсутствие частых циклов остановки и запуска (Start-Stop) снижает термическую и механическую нагрузку на обмотки статора и подшипниковые узлы, продлевая расчетный срок службы (MTBF) до 10-12 лет при соблюдении регламента обслуживания.

Система управления напряжением адаптирована к нестабильным электросетям, обеспечивая работоспособность в диапазоне входного напряжения от 96В до 260В. Это делает модель пригодной для эксплуатации в загородных домах и районах с перегруженной инфраструктурой.

4. Аэродинамика и акустические характеристики

Внутренний блок CH-S12FTXD2-WP оснащен тангенциальным вентилятором с оптимизированной геометрией лопастей и бесщеточным DC-двигателем. Инженерная задача снижения шума решена комплексно:

• Механика: Использование цельнолитого корпуса исключает скрипы пластика при тепловом расширении и сжатии (эффект термической деформации).

• Аэродинамика: Профиль воздуховодов и жалюзи спроектирован для минимизации турбулентности потока, которая является основным источником аэродинамического шума.

• Режимы работы: В ночном режиме (Sleep) уровень звукового давления снижается до 18-19 дБ(А). Данное значение находится на пороге восприятия человеческим слухом в условиях городской квартиры (фоновый шум обычно составляет 25-30 дБ(А)). Фактически, работа устройства становится неразличимой на слух на расстоянии более 1 метра.

Внутренний блок оснащен системой широкоугольного распределения воздушного потока. Управление горизонтальными и вертикальными жалюзи осуществляется с пульта ДУ (функция 3D Flow), что позволяет исключить образование застойных зон в помещении и обеспечить равномерное температурное поле (изотермию) по всему объему комнаты.

5. Система фильтрации и качество воздуха

В отличие от базовых решений, использующих только сетчатые фильтры грубой очистки, модель CH-S12FTXD2-WP интегрирует технологию «CH 7-SKY Technology» и ионизатор (Cold Plasma). С точки зрения физики процесса, данные системы выполняют следующие функции:

1. Электростатическая фильтрация (Плазма): Генератор холодной плазмы создает активные ионы водорода и кислорода. При взаимодействии с оболочками бактерий, вирусов и спор грибков происходит разрушение их белковых структур, что приводит к деактивации патогенов. Кроме того, ионы связывают мелкодисперсную пыль и частицы аллергенов, укрупняя их для последующего улавливания механическими фильтрами.

2. Механическая и адсорбционная очистка: Комплекс сменных фильтров обеспечивает задержку частиц PM2.5, а также нейтрализацию летучих органических соединений и бытовых запахов. Следует учитывать, что эффективность адсорбционных фильтров (угольных и т.д.) снижается со временем, и они требуют регулярной замены в соответствии с регламентом, в то время как плазменный генератор не требует расходных материалов.

Данная система фильтрации не заменяет полноценный воздухоочиститель или систему приточной вентиляции (бризер), но существенно снижает бактериальную обсемененность воздуха и концентрацию пыли в замкнутом контуре помещения (рециркуляция).

6. Управление и интеграция (IoT)

Система оснащена встроенным модулем Wi-Fi, позволяющим осуществлять удаленный мониторинг и управление через мобильное приложение. Это обеспечивает реализацию сценариев предварительной климатизации помещения до прихода пользователя. Протокол управления позволяет интегрировать кондиционер в простейшие экосистемы умного дома.

Функционал пульта дистанционного управления включает функцию «I Feel». При ее активации система ориентируется на температурный датчик, встроенный в пульт, а не во внутренний блок. Это позволяет компенсировать температурную стратификацию (когда теплый воздух скапливается под потолком, где висит блок) и поддерживать заданную температуру непосредственно в зоне нахождения пользователя. Точность регулирования в этом режиме повышается, исключая ситуации дискомфорта.

7. Технические ограничения и требования к монтажу

Для обеспечения заявленных характеристик и сохранения гарантии производителя необходимо строгое соблюдение инженерных требований при монтаже:

• Вакуумирование трассы: Обязательная процедура удаления атмосферного воздуха и влаги из фреонового контура перед запуском. Наличие влаги в системе с маслом PVE/POE (используемом с R32) приводит к его окислению, потере смазывающих свойств и выходу компрессора из строя.

• Длина магистрали: Минимальная длина трассы должна составлять не менее 3 метров для гашения вибраций и пульсаций хладагента. Максимальная длина и перепад высот строго регламентированы (обычно до 15-20 метров и 10 метров соответственно), превышение требует дозаправки хладагента по весам и расчета маслоподъемных петель.

• Дренаж: При работе на обогрев наружный блок генерирует значительное количество конденсата (до 1-2 литров в час). Необходимо предусмотреть организацию отвода этой воды, чтобы избежать образования наледи на отмостке здания или балконе соседей снизу.

• Электропитание: Подключение должно осуществляться через отдельный автомат защиты с соблюдением фазировки и обязательным заземлением, что критично для корректной работы электроники инвертора и безопасности пользователя.

8. Сравнительный анализ с конкурентными решениями

В сегменте бытовых тепловых насосов CH-S12FTXD2-WP конкурирует с моделями среднего и премиального ценового диапазона. Основные отличия от бюджетных инверторов:

1. Электронный ТРВ (EEV): Вместо капиллярной трубки используется электронный расширительный вентиль, который точно дозирует подачу фреона в испаритель в зависимости от нагрузки. Это ключевой фактор, обеспечивающий эффективность при низких температурах и частичных нагрузках. В бюджетных моделях капиллярная трубка имеет фиксированное сечение, оптимизированное только под одну точку (номинальный режим).

2. Вес и материалоемкость: Наружный блок имеет увеличенные габариты и вес теплообменника (двухрядный теплообменник), что физически увеличивает площадь теплосъема. Это позволяет системе работать эффективнее и тише, так как не требуется повышать обороты вентилятора для компенсации малой площади радиатора.

3. Качество пластика: Использование первичного ABS-пластика предотвращает пожелтение внутреннего блока под воздействием ультрафиолета со временем.

9. Выводы и рекомендации по эксплуатации

Cooper&Hunter CH-S12FTXD2-WP представляет собой сбалансированное инженерное решение для пользователей, требующих универсальности (охлаждение + полноценный обогрев). Система демонстрирует высокую эффективность в климатических условиях Восточной Европы, перекрывая потребности в отоплении в межсезонье и большую часть зимы.

Рекомендованный сценарий использования:

• Охлаждение жилых комнат площадью 25-35 м².

• Отопление в режиме теплового насоса при температурах до -15°C...-20°C с сохранением высокой эффективности.

• Использование в спальных помещениях благодаря низкому уровню шума.

Ограничения:

• При температурах ниже -25°C теплопроизводительность системы падает, и для компенсации теплопотерь помещения может потребоваться включение резервного источника тепла.

• Система требует ежегодного сервисного обслуживания (чистка теплообменников, проверка давления хладагента) для сохранения паспортных значений КПД.

10. Техническая спецификация (Reference Data)

Данный документ является техническим описанием и не подлежит использованию в качестве прямой оферты без подтверждения наличия и комплектации у официального дистрибьютора. Все численные значения приведены согласно лабораторным испытаниям производителя и могут варьироваться в зависимости от реальных условий монтажа и тепловой нагрузки помещения. Выбор мощности оборудования должен осуществляться на основании теплотехнического расчета ограждающих конструкций.

Анализ логики размораживания и влияния на микроклимат:

Важным аспектом, часто упускаемым в маркетинговых брошюрах, является влияние процесса разморозки (Defrost) на температуру в помещении. В модели CH-S12FTXD2-WP реализован алгоритм, при котором во время цикла оттаивания наружного блока вентилятор внутреннего блока останавливается, а жалюзи закрываются. Это предотвращает обдув пользователей холодным воздухом, так как в этот момент цикл обращается, и внутренний блок временно работает как испаритель. Длительность процесса обычно не превышает 5-10 минут. Благодаря высокой мощности компрессора и оптимизированному алгоритму, система быстро восстанавливает заданную температуру после завершения цикла, минимизируя колебания микроклимата. Пользователь должен понимать, что временная остановка подачи тепла в сильный мороз является нормальным штатным режимом работы теплового насоса, необходимым для его физической сохранности и эффективности.

Влияние влажности воздуха на производительность:

Эффективность работы теплового насоса в зимний период нелинейно зависит от влажности уличного воздуха. Наиболее сложные условия для оборудования наступают не в экстремальные морозы (-20°C и ниже), когда воздух сухой, а в диапазоне от +5°C до -5°C при высокой влажности. В таких условиях интенсивность обмерзания внешнего радиатора максимальна. Конструкция теплообменника CH-S12FTXD2-WP предусматривает использование гидрофильного покрытия (Blue Fin или Gold Fin), которое ускоряет стекание конденсата, и увеличенный шаг оребрения, замедляющий образование сплошной ледяной «шубы». Это инженерное решение обеспечивает стабильность работы именно в климате с влажными зимами, характерном для большинства регионов эксплуатации.

Электромагнитная совместимость и защита электроники:

Платы управления инвертора оснащены фильтрами электромагнитных помех, предотвращающими влияние работы мощного силового ключа на другую бытовую технику и сеть. Схемотехника блока питания внутреннего модуля предусматривает защиту от скачков напряжения и авторестарт с сохранением настроек. При возобновлении подачи питания после аварийного отключения, кондиционер автоматически вернется к последнему заданному режиму, что важно для поддержания положительной температуры в доме в отсутствие хозяев (функция дежурного отопления +8°C, если активирована).

В заключение, выбор модели Cooper&Hunter CH-S12FTXD2-WP должен базироваться на рациональном сопоставлении задач (охлаждение/обогрев), условий монтажа и требований к акустическому комфорту. Устройство представляет собой технологически зрелый продукт, где баланс между стоимостью и набором характеристик смещен в сторону функциональности и надежности основных узлов (компрессор, теплообменники, электроника), а не декоративных элементов.
