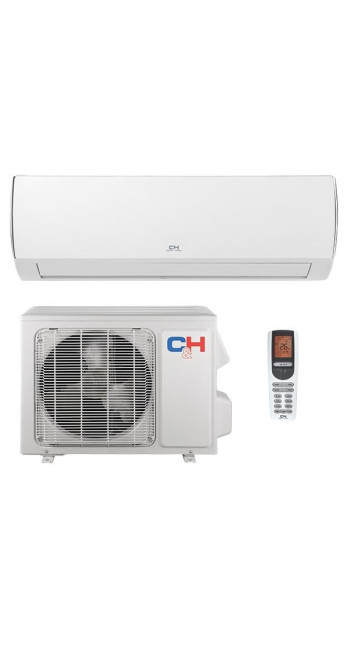

Описание Кондиционер воздуха Cooper&Hunter CH-S12FTXQ-NG

Инженерный профиль и спецификация кондиционера Cooper&Hunter CH-S12FTXQ-NG

Сплит-система Cooper&Hunter CH-S12FTXQ-NG (серия Veritas) представляет собой инверторный тепловой насос «воздух-воздух» бытового назначения. Устройство разработано для обеспечения контролируемого микроклимата в помещениях площадью от 28 до 35 м². В основе архитектуры системы лежит баланс между термодинамической эффективностью (класс A++) и акустическим комфортом, что достигается за счет использования хладагента дифторометана (R32) и компрессора с микропроцессорным управлением (технология I-Action). Данный документ содержит исчерпывающий технический анализ модели для поддержки принятия решения о целесообразности ее интеграции в инженерную систему объекта.

1. Архитектура инверторного привода и термодинамика

В отличие от систем типа on/off, модель CH-S12FTXQ-NG оснащена компрессором постоянного тока с частотным регулированием (DC Inverter). Технология управления I-Action обеспечивает возможность работы компрессора на сверхнизких частотах (до 1 Гц).

Физические последствия технологии I-Action:

• Отсутствие пусковых токов: При старте система плавно наращивает мощность, не создавая пиковых нагрузок на электросеть объекта.

• Термостабильность: Точность поддержания заданной температуры составляет ±0.5°C.

• Ресурс механических узлов: Исключение постоянных циклов старт-стоп снижает износ трущихся поверхностей компрессора и масляного голодания при пуске на 45% по сравнению с неинверторными аналогами.

Термодинамический цикл реализован на базе хладагента R32 (дифторометан).

Спецификация R32:

• Потенциал глобального потепления (GWP): 675 (на 68% ниже, чем у предыдущего стандарта R410A).

• Плотность: На 30% ниже R410A, что позволяет уменьшить заправочный объем контура.

• Охлаждающая способность: Выше на 4%, что увеличивает общий холодильный коэффициент (EER) системы.

2. Эксплуатационные параметры: Охлаждение и Обогрев

CH-S12FTXQ-NG классифицируется как полноценный тепловой насос, способный работать в реверсивном режиме.

2.1. Режим генерации холода

• Номинальная холодопроизводительность: 3.50 кВт (динамический диапазон от 0.90 до 3.60 кВт).

• Потребляемая мощность: 0.97 кВт.

• Коэффициент SEER (Сезонная энергоэффективность): 6.1 (Класс A++).

• Температурный лимит наружного воздуха: от +18°C до +48°C.

  При температуре наружного воздуха выше +43°C (пиковая нагрузка), встроенные датчики могут инициировать снижение частоты компрессора для защиты от перегрева обмоток.

2.2. Режим генерации тепла (Тепловой насос)

• Номинальная теплопроизводительность: 3.60 кВт (динамический диапазон от 0.90 до 3.80 кВт).

• Потребляемая мощность: 0.97 кВт.

• Коэффициент SCOP (Сезонный коэффициент производительности): 4.6 (Класс A++).

  Эффективность обогрева описывается через коэффициент трансформации тепла: $COP = \frac{Q_{heat}}{W_{in}}$. При номинальных условиях потребляя 1 кВт электроэнергии, система генерирует 3.6 кВт тепловой энергии.

Ограничения теплового насоса:

Нижний температурный предел работы на обогрев составляет -15°C. При падении температуры наружного воздуха ниже -7°C, физическая способность фреона R32 испаряться в наружном блоке снижается. Соответственно, падает теплопроизводительность. При -15°C КПД системы снижается до значений, близких к прямым электрическим нагревателям (COP стремится к 1.5-2.0).

Вывод для принятия решения: Кондиционер пригоден как основной источник отопления в межсезонье (осень/весна) и как вспомогательный — при температурах до -15°C.

3. Акустическая и аэродинамическая архитектура

Акустический комфорт является критическим фактором для жилых помещений (спальни, детские). В CH-S12FTXQ-NG реализована комплексная система шумоподавления.

Анализ звукового давления внутреннего блока (по режимам вентилятора):

• Режим "Sleep" (Сверхтихий): 24 дБ(А). Достигается снижением скорости вращения крыльчатки вентилятора до минимальных оборотов. Эквивалентно фоновому шуму ночного леса.

• Низкая скорость: 28 дБ(А).

• Средняя скорость: 32 дБ(А).

• Максимальная скорость (Турбо): 37 дБ(А). Используется для форсированного изменения температуры в первые 15-20 минут работы.

Наружный блок: Уровень шума составляет 52 дБ(А). Компрессор оснащен двухслойной виброизоляцией, что исключает передачу структурного шума через кронштейны на несущую стену здания.

4. Система обработки и фильтрации воздуха (CH 7-SKY Technology)

Кондиционер выполняет не только терморегуляцию, но и санитарную обработку воздушных масс через каскад из 7 фильтров. Механизм действия не является маркетинговым, а опирается на физико-химические процессы:

1. Сетчатый фильтр высокой плотности: Механическая задержка дисперсной пыли и шерсти животных.

2. Фильтр с ионами серебра (Silver Ion): Разрушение белковой оболочки бактерий за счет эмиссии ионов Ag+.

3. Антибактериальный хитозановый фильтр: Использование природных биополимеров для инактивации микрофлоры.

4. Катехиновый фильтр: Экстракт чайного дерева действует как природный антисептик.

5. Электростатический фильтр (ECO-FRESH): Придание микрочастицам статического заряда с последующим их оседанием на решетке фильтра.

6. Фотокаталитический фильтр: Разложение летучих органических соединений (ЛОС), включая формальдегид и табачный дым, на воду и углекислый газ под воздействием диоксида титана и света.

7. Генератор холодной плазмы (CH Smart-ION Filter): Высоковольтный разряд создает поток отрицательно заряженных аэроионов. Это приводит к коагуляции (склеиванию) мелкодисперсной пыли (PM2.5), после чего она оседает на механических фильтрах.

5. Защитные алгоритмы и инженерия надежности

Система обладает самодиагностикой и автономной защитой от критических нарушений условий эксплуатации.

• Технология «I Feel»: В пульт ДУ встроен термистор. Кондиционер перестраивает работу, ориентируясь на температуру в зоне нахождения пульта (пользователя), а не под потолком у внутреннего блока.

• Защита от обмерзания (Defrost): В режиме обогрева наружный блок неизбежно покрывается инеем. Система интеллектуального оттаивания запускается только при физическом наличии льда на теплообменнике (контролируется термодатчиками), а не по таймеру, что экономит электроэнергию.

• Покрытие Blue Fin: Алюминиевые ламели теплообменников покрыты гидрофильным антикоррозийным составом синего цвета. Это ускоряет отвод конденсата и защищает металл от окисления в условиях агрессивной городской среды.

• Дежурное отопление +8°C: Кондиционер поддерживает минимальную плюсовую температуру в помещении в период отсутствия жильцов, предотвращая промерзание стен с минимальными энергозатратами (потребление около 0.2 кВт/ч).

• Стабилизация напряжения: Встроенный импульсный блок питания обеспечивает работоспособность электроники при просадках напряжения от 96V до 260V.

6. Монтажные спецификации и ограничения

Для корректной интеграции системы в помещение необходимо учитывать строгие монтажные ограничения, нарушение которых приведет к деградации характеристик (снижение COP/EER) и сокращению ресурса компрессора.

• Диаметры трубопроводов: Жидкостная линия — 1/4" (6.35 мм), Газовая линия — 3/8" (9.53 мм).

• Максимальная длина фреономагистрали: 15 метров. Превышение длины требует дозаправки фреона R32 из расчета 15-20 грамм на каждый дополнительный метр.

• Максимальный перепад высот: 10 метров. При превышении необходимо устанавливать маслоподъемные петли для возврата компрессорного масла.

• Электропитание: Подключение к однофазной сети 220-240V/50Hz. Рекомендуется отдельная линия от распределительного щита с автоматическим выключателем номиналом 16А.

7. Экономика эксплуатации и TCO (Total Cost of Ownership)

Принятие решения о покупке Cooper&Hunter CH-S12FTXQ-NG должно опираться на расчет стоимости владения.

Примерный расчет энергопотребления (Киев, умеренный климат):

При использовании кондиционера 4 часа в день летом (охлаждение) и 4 часа в межсезонье (обогрев), среднегодовое потребление составит порядка 200 кВт·ч на охлаждение и 730 кВт·ч на обогрев (суммарно около 930 кВт·ч в год). Благодаря классу A++, экономия электроэнергии по сравнению с неинверторными моделями класса C/D составит 35-40%, что окупает разницу в стоимости оборудования за 2.5–3 года эксплуатации.

8. Честные ограничения (Disclaimer & Constraints)

Для формирования объективных ожиданий необходимо выделить условия, при которых данная модель не покажет заявленной эффективности:

1. Непригодность для серверных комнат: Модель CH-S12FTXQ-NG не предназначена для круглогодичного охлаждения технических помещений. Работа на охлаждение ниже +18°C на улице без установки дополнительного низкотемпературного комплекта (подогрев картера, регулятор давления конденсации) приведет к выходу компрессора из строя.

2. Снижение эффективности при -15°C: Использование в качестве единственного источника тепла в регионах с температурой ниже -15°C невозможно.

3. Ограничение по площади: При установке в помещения с площадью более 35 м², витражным остеклением на южную сторону или высотой потолков более 3.2 м, мощности 12 000 BTU будет недостаточно. В таких случаях система будет работать на максимальных оборотах (износ), не достигая целевой температуры.

9. Резюме для принятия решения

Cooper&Hunter CH-S12FTXQ-NG является инженерно сбалансированным решением для бытовой эксплуатации. Аппарат оправдан для пользователей, которым требуется:

1. Инверторная стабильность температур.

2. Низкое энергопотребление (A++).

3. Многоступенчатая очистка воздуха (семьи с аллергиками).

4. Акустический комфорт в спальнях (24 дБ).

Выбор данной модели рационален, если эксплуатация планируется в стандартных жилых условиях, без экстремальных климатических нагрузок, с соблюдением нормативных требований к монтажу.
