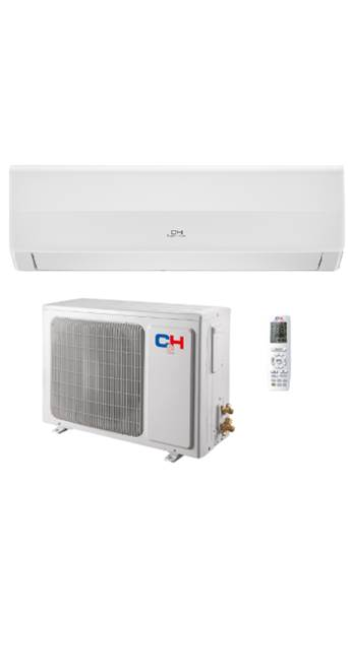

Описание Кондиционер воздуха Cooper&Hunter CH-S18XZ3

Инженерный анализ и спецификация: Сплит-система Cooper&Hunter CH-S18XZ3 (Серия Air Master Evo)

1. Идентификация продукта и целевое назначение

Модель Cooper&Hunter CH-S18XZ3 относится к классу бытовых климатических систем высокой производительности (типоразмер 18), функционирующих на базе технологии неинверторного управления компрессором (On/Off). Устройство представляет собой классическую настенную сплит-систему, состоящую из внешнего компрессорно-конденсаторного блока и внутреннего испарительного модуля. Аппарат разработан в рамках серии Air Master Evo, которая позиционируется производителем как решение, сбалансированное по критериям ресурсоемкости, ремонтопригодности и начальной стоимости владения.

Основное целевое назначение данной модели — обеспечение температурного режима в помещениях площадью от 45 до 55 квадратных метров при стандартной высоте потолков (до 3 метров). Эффективная работа гарантируется при условии соответствия теплопритоков номинальной мощности устройства. Система рассчитана на эксплуатацию в жилых зонах, офисных пространствах открытого типа, торговых павильонах и серверных комнатах с базовыми требованиями к микроклимату. Устройство реализует полный термодинамический цикл, обеспечивая охлаждение, обогрев, осушение и вентиляцию воздуха без изменения температуры.

В отличие от инверторных аналогов, модель CH-S18XZ3 работает по дискретному алгоритму: компрессор функционирует на постоянной максимальной мощности до достижения целевой температуры, после чего отключается. Поддержание параметров микроклимата осуществляется за счет циклических включений и выключений. Эта архитектура определяет ключевые эксплуатационные характеристики: высокую скорость выхода на режим и простоту электрической схемы, но также предполагает наличие пусковых токов и температурного гистерезиса.

2. Термодинамические характеристики и производительность

Основой эффективности климатического оборудования является соотношение затрачиваемой электрической энергии к производимой тепловой или холодильной мощности. Для модели CH-S18XZ3 данные параметры строго регламентированы и определяют класс энергоэффективности устройства.

Холодопроизводительность (Cooling)

Номинальная мощность системы в режиме охлаждения составляет 4.70 кВт. В пересчете на британские тепловые единицы это соответствует значению приблизительно 16 000 – 16 500 BTU/h, что технически относит модель к «восемнадцатому» типоразмеру. Потребляемая мощность от сети при этом составляет 1.46 кВт. Коэффициент энергоэффективности EER (Energy Efficiency Ratio) для данной модели находится на уровне 3.21, что соответствует классу энергосбережения «А». Это означает, что на каждый киловатт затраченной электроэнергии система переносит из помещения на улицу 3.21 кВт тепловой энергии. Данный показатель является высоким для систем с компрессором типа On/Off и свидетельствует об оптимизированной геометрии теплообменников.

Теплопроизводительность (Heating)

В режиме обогрева система развивает мощность 4.90 кВт, потребляя при этом 1.36 кВт электрической энергии. Коэффициент эффективности COP (Coefficient of Performance) составляет 3.61, что также классифицируется как класс «А». Важно отметить, что указанные значения справедливы для номинальных условий (температура наружного воздуха +7°C). При падении температуры на улице эффективность теплового насоса «воздух-воздух» снижается линейно.

Температурный диапазон эксплуатации

Инженерные ограничения модели CH-S18XZ3 определяют следующие границы рабочего диапазона температур наружного воздуха:

• Режим охлаждения: от +18°C до +43°C.

• Режим обогрева: от -7°C до +24°C.

Эксплуатация в режиме обогрева при температурах ниже -7°C не рекомендована производителем без установки дополнительного «зимнего комплекта» (подогрев картера компрессора, подогрев дренажа, регулятор давления конденсации), так как это приводит к загустеванию масла, повышенному износу механических частей компрессора и критическому падению КПД. Для полноценного отопления зимой данная модель не предназначена и должна рассматриваться как источник тепла в межсезонье.

3. Архитектура компрессора и гидравлического контура

Центральным узлом внешнего блока является роторный компрессор. В моделях Cooper&Hunter данной серии традиционно применяются агрегаты производства Gree (Landa), отличающиеся высокой надежностью механической части. Роторная технология обеспечивает снижение вибрационных нагрузок по сравнению с поршневыми аналогами, однако уровень шума и энергопотребления остается выше, чем у спиральных (Scroll) или двухроторных инверторных компрессоров.

Хладагент R410A

Термодинамический контур системы заправлен озонобезопасным фреоном R410A. Это двухкомпонентная квазиазеотропная смесь (50% R32 и 50% R125). Выбор данного хладагента обусловлен его высокой удельной хладопроизводительностью и способностью работать при высоких давлениях. Для пользователя это означает необходимость использования при монтаже толстостенных медных труб, способных выдерживать рабочее давление до 42 бар. В случае утечки хладагента требуется полная эвакуация остатков и заправка контура заново по весам, так как простая дозаправка может нарушить процентное соотношение компонентов смеси и изменить физические свойства газа.

Теплообменники и защита

Оребрение теплообменников внешнего и внутреннего блоков покрыто специальным антикоррозийным составом «Green-Fin» или «Blue-Fin» (в зависимости от партии поставки, функционал идентичен). Данное покрытие представляет собой гидрофильный слой, который ускоряет стекание конденсата в режиме разморозки и предотвращает окисление алюминиевых ламелей под воздействием атмосферной влаги и солей. Это критически важно для сохранения теплопередающих характеристик на протяжении всего срока службы, который для данной модели оценивается в 7–10 лет при соблюдении регламента обслуживания.

4. Система управления воздушным потоком и аэродинамика

Эффективность распределения обработанного воздуха в помещении объемом до 150 кубических метров (50 м² * 3 м) зависит от производительности вентилятора и аэродинамики жалюзи.

Производительность вентиляции

Внутренний блок CH-S18XZ3 обеспечивает циркуляцию воздуха на уровне до 850 м³/час на максимальной скорости. Это высокий показатель, необходимый для быстрого перемешивания воздушных масс и выравнивания температуры в удаленных точках помещения. Ступенчатая регулировка скорости вентилятора позволяет пользователю балансировать между интенсивностью охлаждения и акустическим комфортом.

Широкоугольные жалюзи

Конструкция внутреннего блока предусматривает широкоугольные горизонтальные жалюзи, охватывающие весь объем помещения в режиме автоматического качания (SWING). Вертикальные жалюзи, регулирующие направление потока влево-вправо, в данной модели серии Air Master Evo, как правило, имеют ручное управление. Это упрощает конструкцию, исключая дополнительные сервоприводы, которые могут стать точкой отказа, но требует физического доступа к блоку для настройки вектора обдува.

Режим осушения

Система способна работать в режиме дегидратации воздуха, удаляя избыточную влагу без значительного понижения температуры. Производительность осушения составляет около 1.8 литра в час. Данный процесс происходит за счет конденсации влаги на холодном теплообменнике испарителя при сниженной скорости вращения вентилятора. Это физически обоснованная функция, предотвращающая развитие плесени и грибка в помещении в периоды высокой влажности.

5. Интеллектуальные функции и электроника управления

Несмотря на использование базовой технологии On/Off, модель CH-S18XZ3 оснащена современным микропроцессорным управлением, реализующим ряд функций, повышающих комфорт и надежность.

Технология I-FEEL

Стандартный алгоритм работы кондиционера опирается на показания датчика температуры, расположенного во внутреннем блоке (под потолком). В режиме охлаждения это часто приводит к тому, что в зоне нахождения человека (внизу) температура еще не достигла комфортного значения, а датчик уже фиксирует целевой показатель и отключает компрессор. Функция I-FEEL переносит точку контроля температуры на пульт дистанционного управления. В пульт интегрирован термистор, который регулярно передает данные о температуре окружающего его воздуха на внутренний блок. Процессор корректирует работу системы, ориентируясь именно на зону нахождения пользователя (пульта). Точность поддержания температуры при этом составляет ±1°C, что является пределом для неинверторных систем.

Автоматическая очистка (X-FAN)

После выключения кондиционера в режиме охлаждения на пластинах испарителя остается влага. В темном и теплом корпусе это создает идеальную среду для размножения бактерий. Функция самоочистки (в некоторых документациях X-FAN) изменяет алгоритм выключения: после нажатия кнопки «OFF» вентилятор внутреннего блока продолжает работать на низких оборотах в течение нескольких минут, продувая и осушая теплообменник. Это инженерное решение существенно снижает риск появления неприятных запахов и продлевает срок службы испарителя.

Авторестарт и самодиагностика

Электронная плата управления оснащена энергонезависимой памятью. В случае сбоя электропитания система запоминает последние настройки (режим, температура, скорость вентилятора) и автоматически возобновляет работу после восстановления подачи энергии. Система самодиагностики непрерывно опрашивает датчики и рабочие узлы. При обнаружении аномалий (перегрев, обмерзание, обрыв связи, ошибка датчика) работа блокируется, а на дисплей выводится код ошибки. Это позволяет сервисному инженеру быстро локализовать неисправность, сокращая время и стоимость ремонта.

6. Система фильтрации и гигиена воздуха

В модели Cooper&Hunter CH-S18XZ3 реализован комплексный подход к очистке воздуха, выходящий за рамки стандартных сетчатых фильтров грубой очистки.

CH 7-SKY Technology

Система фильтрации базируется на технологии «7-SKY». Это маркетинговое наименование комплекса из нескольких (обычно шести трехслойных) фильтрующих вставок различного типа действия:

1. Акаро-клин (Acaro-Clean): пропитка, нейтрализующая пылевых клещей.

2. Катехиновый (Catechin): природный антисептик, блокирующий вирусную активность.

3. Хитиновый (Chitin): обладает противомикробным действием.

4. Формальдегидный (Stop Formaldehyde): поглощает летучие органические соединения, выделяемые мебелью и пластиком.

5. С витамином С: теоретически насыщает воздух антиоксидантами (влияние на организм требует медицинского подтверждения, рассматривается как вспомогательная опция). Следует понимать, что размер этих фильтрующих вставок невелик по сравнению с площадью воздухозаборника, поэтому они работают эффективно только при регулярной замене и как дополнение к основным сеткам, задерживающим пыль.

CH SMART-ION Filter

Более значимым элементом является встроенный ионизатор нового поколения. Устройство генерирует отрицательно заряженные ионы, которые связывают взвешенные частицы пыли, заставляя их укрупняться и оседать на поверхностях или фильтрах, а не попадать в легкие. Кроме того, ионизация способствует разрушению оболочек бактерий. Это активная система, не требующая замены расходных материалов, работающая на протяжении всего срока службы кондиционера.

7. Акустические характеристики

Уровень шума является критическим параметром для жилых помещений. Для модели мощностью 18000 BTU физика процесса (движение большого объема воздуха и работа мощного компрессора) накладывает определенные ограничения.

• Внутренний блок: Уровень звукового давления варьируется от 31 дБ(А) на минимальной скорости до 40 дБ(А) в турбо-режиме. Значение 31 дБ сравнимо с шепотом человека на расстоянии 1 метра. Это достойный показатель для мощной системы, но он выше, чем у премиальных инверторных моделей (где значения могут достигать 19-21 дБ). Поэтому установка данного блока непосредственно над кроватью в спальне требует взвешенного решения.

• Внешний блок: Уровень шума составляет около 56 дБ(А). Это стандартное значение для неинверторного оборудования такой мощности. Шум формируется работой компрессора и вентилятора. При монтаже на тонкие стены (например, балконные ограждения) возможна передача вибрации, поэтому рекомендуется использование качественных виброгасящих опор.

8. Требования к монтажу и электропитанию

Корректная установка — залог соответствия заявленных характеристик реальным. Для CH-S18XZ3 существуют жесткие инженерные требования.

Межблочные коммуникации

• Диаметр жидкостной трубы: 6.35 мм (1/4").

• Диаметр газовой трубы: 12.7 мм (1/2").

• Максимальная длина магистрали: 25 метров.

• Максимальный перепад высот: 10 метров. При длине трассы свыше 5-7 метров требуется дозаправка хладагента из расчета 15-20 грамм на каждый дополнительный метр. Несоблюдение этого правила приведет к снижению производительности и перегреву компрессора.

Электропитание

Подключение устройства осуществляется к стандартной сети 220-240В/50Гц. Однако, учитывая потребляемую мощность (до 1.5 кВт) и наличие пусковых токов, характерных для On/Off систем (кратковременный скачок до 30-40А в момент старта компрессора), рекомендуется выделенная линия электропитания с отдельным автоматическим выключателем номиналом 16А или 20А (характеристика C). Подключение через бытовые удлинители или перегруженные розеточные группы строго запрещено нормами пожарной безопасности.

9. Сравнение с альтернативами и ограничения

Для принятия рационального решения необходимо четко понимать отличия CH-S18XZ3 от инверторных аналогов (серии Veritas, Vital, Supreme).

Преимущества CH-S18XZ3 (On/Off):

1. Стоимость: Цена на 30-40% ниже инверторных аналогов той же мощности.

2. Надежность электроники: Плата управления проще, менее чувствительна к скачкам напряжения в сети, что актуально для загородных домов и районов с нестабильным электроснабжением.

3. Ремонтопригодность: Диагностика и ремонт классического старт-стопного компрессора и электрики проще и дешевле.

Недостатки и ограничения:

1. Точность температуры: Колебания температуры в помещении могут составлять 2-3 градуса (цикл: охладил — выключился — нагрелось — включился).

2. Энергопотребление: В среднем на 30% выше, чем у инверторов при длительной эксплуатации.

3. Шум и комфорт: Отсутствие плавного снижения оборотов, слышимые моменты включения/выключения компрессора.

4. Нагрузка на сеть: Высокие пусковые токи.

10. Протокол технического обслуживания

Для сохранения статуса и гарантийных обязательств (обычно 24-36 месяцев) пользователь обязан обеспечить регулярное обслуживание.

• Каждые 2 недели: Самостоятельная очистка сетчатых фильтров внутреннего блока под проточной водой. Забитые фильтры снижают поток воздуха, вызывая обмерзание испарителя и риск протечки воды в комнату.

• Раз в год (перед сезоном): Профессиональная чистка теплообменников (мойка высокого давления для внешнего блока, парогенератор для внутреннего), проверка рабочего давления в системе, протяжка электрических контактов.

• Контроль дренажа: Проверка свободного слива конденсата.

Отсутствие обслуживания приводит к снижению КПД до 50%, увеличению расхода энергии и преждевременному выходу компрессора из строя из-за перегрева.

11. Заключительное резюме для покупателя

Cooper&Hunter CH-S18XZ3 Air Master Evo — это утилитарный, инженерно выверенный инструмент климатического контроля. Он не предлагает премиальной плавности и акустической незаметности инверторных систем, но компенсирует это высокой надежностью, быстрым выходом на режим и демократичной стоимостью владения.

Рекомендованный сценарий покупки: Устройство идеально подходит для гостиных, небольших офисов, магазинов или помещений, где кондиционер работает интенсивно в жаркое время года, а требования к идеальной тишине и прецизионной точности температуры вторичны. Для спален и детских комнат, при наличии бюджета, целесообразнее рассмотреть инверторные модели. Для всех остальных задач CH-S18XZ3 остается «рабочей лошадкой», обеспечивающей честные 4.7 кВт холода с гарантированным ресурсом.

Выбор данной модели — это рациональная инвестиция в проверенную временем технологию, исключающая переплату за избыточный функционал там, где он технически не востребован. Система полностью соответствует стандартам качества EU и адаптирована к эксплуатации в условиях отечественных электросетей. При соблюдении правил монтажа и регламента ТО, устройство является источником долгосрочного климатического комфорта.
