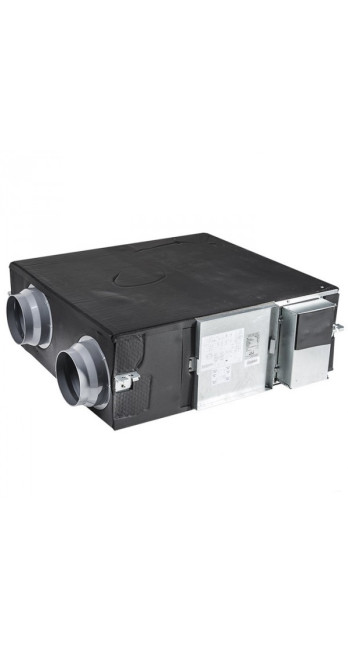

Приточно вытяжная установка Cooper&Hunter CH-HRV20K4

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV20K4

Техническая архитектура и системный анализ приточно-вытяжной установки Cooper&Hunter CH-HRV20K4

Приточно-вытяжная установка Cooper&Hunter CH-HRV20K4 представляет собой компактное инженерное решение для организации принудительного воздухообмена с сохранением тепловой энергии. Данная модель относится к классу децентрализованных или канальных систем вентиляции, предназначенных для обслуживания помещений площадью до 60–80 квадратных метров, исходя из нормативов кратности воздухообмена для жилых и административных зон. Архитектура устройства базируется на принципе перекрестно-точного теплообмена, где вытяжной воздух передает свою энергию приточному потоку, не смешиваясь с ним физически на молекулярном уровне в случае использования стандартных пластинчатых систем, либо обмениваясь влагой при использовании энтальпийных матриц.

1. Функциональные компоненты и физика процесса рекуперации

В основе работы CH-HRV20K4 лежит теплообменный элемент, изготовленный из специализированной целлюлозы с полимерным покрытием. Это ключевое инженерное отличие модели K4 от базовых систем с алюминиевыми теплообменниками. Энтальпийный рекуператор позволяет возвращать в помещение не только явное тепло (температуру), но и скрытое тепло (влажность). В зимний период эксплуатации это предотвращает пересушивание воздуха, что является критическим фактором для комфорта органов дыхания и сохранности деревянных элементов интерьера. Процесс теплообмена происходит за счет разности температурных потенциалов между двумя потоками, проходящими через тончайшие капиллярные каналы матрицы.

Производительность установки составляет 200 кубических метров в час при номинальном статическом давлении. Этот объем воздуха достаточен для обеспечения кислородом трех-четырех человек, постоянно находящихся в помещении, при условии соблюдения нормы 60 м³/ч на человека согласно международным стандартам ASHRAE или 30 м³/ч согласно локальным строительным нормам. Энергопотребление системы минимизировано за счет использования вентиляторов с оптимизированной формой лопаток и современными двигателями, что позволяет установке потреблять мощность, сопоставимую с работой нескольких ламп накаливания, обеспечивая при этом полноценный цикл воздухообмена.

2. Акустические характеристики и виброизоляция

Инженерное проектирование корпуса CH-HRV20K4 учитывает необходимость монтажа в жилых зонах, где требования к уровню шума являются приоритетными. Внутренняя поверхность корпуса облицована звукопоглощающим материалом на основе вспененного полипропилена или специализированной минеральной ваты высокой плотности. Это позволяет снизить уровень звукового давления до показателей, находящихся в диапазоне 25–35 дБ(А) в зависимости от выбранного режима скорости.

Для минимизации передачи структурного шума на несущие конструкции здания при монтаже CH-HRV20K4 необходимо использовать виброизолирующие подвесы. Двигатели вентиляторов установлены на специальных демпфирующих опорах, которые гасят высокочастотные колебания. При проектировании трасс воздуховодов рекомендуется предусматривать участки с гибкими шумоглушителями непосредственно после выходов из установки, чтобы исключить распространение аэродинамического шума по каналам в жилые комнаты.

3. Система фильтрации и поддержание качества воздушной среды

Очистка воздуха в установке CH-HRV20K4 осуществляется штатными фильтрами класса G3 или G4. Данные фильтры предназначены для удержания крупной пыли, пыльцы растений, насекомых и сажи. Инженерная логика системы предполагает защиту не только легких пользователя, но и самой матрицы теплообменника от загрязнения, которое может снизить КПД теплообмена и увеличить аэродинамическое сопротивление.

Для объектов с повышенными требованиями к чистоте воздуха (например, при наличии аллергиков) возможна доукомплектация системы внешними фильтр-боксами с элементами класса F7 или HEPA. Однако следует учитывать, что установка дополнительных фильтров увеличивает падение давления в системе. В модели CH-HRV20K4 запас статического давления позволяет компенсировать умеренное сопротивление, но требует точного расчета при проектировании длины и конфигурации воздуховодов. Своевременное обслуживание фильтров (очистка или замена раз в 3–6 месяцев) является обязательным условием для поддержания расчетных параметров воздухообмена.

4. Интеграция в системы управления и автоматизация

Модель CH-HRV20K4 оснащена микропроцессорным контроллером, который поддерживает несколько режимов работы. Управление осуществляется через настенный пульт или внешние интерфейсы. Система автоматики отслеживает температурные показатели на входе и выходе, обеспечивая защиту рекуператора от обмерзания в холодное время года. При падении температуры наружного воздуха ниже критической отметки (обычно -10°C...-15°C) контроллер может активировать режим дисбаланса потоков или подать сигнал на включение предварительного электрического нагревателя (пред-нагрева).

Инженерная готовность к интеграции в системы «Умный дом» обеспечивается возможностью подключения через сухие контакты или протоколы связи (в зависимости от модификации платы управления). Это позволяет синхронизировать работу вентиляции с датчиками уровня углекислого газа (CO2). При превышении установленного порога концентрации CO2 установка автоматически увеличивает скорость вращения вентиляторов, обеспечивая форсированное проветривание, и возвращается в энергосберегающий режим после нормализации состава воздуха.

5. Монтажные требования и пространственные ограничения

Компактные габариты CH-HRV20K4 (высота корпуса часто не превышает 250–280 мм) позволяют размещать устройство за подшивным потолком в коридорах, гардеробных или санузлах. Важным инженерным требованием является обеспечение сервисного доступа к нижней панели установки. Для замены фильтров и ревизии теплообменника необходимо наличие смотрового люка, размер которого должен соответствовать габаритам блока обслуживания.

Расположение приточных и вытяжных решеток внутри помещений должно планироваться таким образом, чтобы исключить образование застойных зон. Отработанный воздух обычно забирается из зон с наибольшим выделением тепла или влаги, а свежий приточный воздух подается в жилые зоны (спальни, гостиные). Важно соблюдать дистанцию между наружной решеткой забора воздуха и точкой выброса отработанного воздуха на фасаде здания, чтобы избежать эффекта "короткого замыкания" потоков и повторного забора выброшенного воздуха.

6. Энергетическая эффективность и экономическое обоснование

Применение рекуператора Cooper&Hunter CH-HRV20K4 позволяет снизить затраты на отопление в зимний период на 60–75% от расчетной нагрузки на вентиляцию. В традиционных системах без рекуперации холодный воздух с улицы требует немедленного нагрева до комнатной температуры, что влечет за собой значительные расходы электроэнергии или теплоносителя. В CH-HRV20K4 нагрев происходит за счет утилизации теплоты вытяжного воздуха, который в противном случае просто выбрасывался бы в атмосферу.

В летний период установка работает в режиме сохранения прохлады. Воздух, охлажденный системой кондиционирования, проходя через рекуператор, охлаждает теплый приточный воздух с улицы. Таким образом, CH-HRV20K4 снижает нагрузку на кондиционеры, позволяя использовать модели меньшей мощности и продлевая их ресурс. Срок окупаемости системы зависит от стоимости энергоресурсов и интенсивности эксплуатации, однако в долгосрочной перспективе установка является необходимым компонентом энергоэффективного здания.

7. Инженерные ограничения и честные допущения

Несмотря на высокую технологичность, Cooper&Hunter CH-HRV20K4 имеет ряд эксплуатационных ограничений, которые необходимо учитывать для обеспечения достоверности инженерного выбора. Во-первых, установка не является полноценным кондиционером или обогревателем. Ее задача — только воздухообмен и сохранение существующей энергии. Если в помещении отсутствует источник тепла или холода, рекуператор не сможет поддерживать заданную температуру самостоятельно. Во-вторых, при экстремально низких температурах (ниже -20°C) эффективность целлюлозного рекуператора снижается из-за необходимости частых циклов оттайки. В таких климатических условиях обязательна установка дополнительного электрического догревателя для входящего потока. В-третьих, энтальпийные теплообменники чувствительны к агрессивным средам и высокой концентрации жира (например, при использовании на кухнях без мощных вытяжных зонтов). Попадание жировых частиц на целлюлозную матрицу может привести к необратимому снижению гигроскопических свойств материала.

8. Сравнительный анализ в контексте модельного ряда

Модель CH-HRV20K4 занимает позицию оптимального баланса между производительностью и габаритами. В сравнении с более младшими моделями (например, 150 м³/ч), серия 200 м³/ч обеспечивает необходимый запас по статическому давлению для работы с разветвленной сетью воздуховодов. В то же время, она значительно тише и компактнее промышленных установок серии K6 или K10. Использование стандарта K4 подразумевает обновленную ревизию двигателей с повышенным ресурсом подшипников и улучшенным алгоритмом управления защитой от обмерзания по сравнению с предыдущими поколениями рекуператоров Cooper&Hunter.

9. Заключение и системная ценность

Приточно-вытяжная установка Cooper&Hunter CH-HRV20K4 представляет собой рациональный выбор для создания здорового микроклимата в современных герметичных зданиях (стандарт "пассивный дом" или квартиры с качественным остеклением). Проблема отсутствия естественной инфильтрации воздуха решается здесь контролируемым и энергоэффективным способом.

Выбор данной модели обоснован для пользователей, ориентированных на долгосрочную эксплуатацию оборудования с минимальными операционными расходами. Инженерная целостность конструкции, использование энтальпийного теплообмена и продуманная акустическая защита делают CH-HRV20K4 надежным узлом в системе жизнеобеспечения помещения. При соблюдении регламентов проектирования и монтажа установка обеспечивает стабильный приток очищенного воздуха, поддерживая оптимальный баланс влажности и концентрации углекислого газа, что напрямую влияет на когнитивные способности и качество сна находящихся в помещении людей.

Технические параметры CH-HRV20K4 соответствуют актуальным требованиям экологического проектирования и стандартам зеленого строительства. Инвестиция в систему рекуперации данного типа является вкладом в инженерную независимость здания, снижая его зависимость от внешних температурных колебаний и минимизируя углеродный след за счет рационального использования вторичных энергоресурсов.

Эксплуатационная надежность подтверждается использованием проверенных материалов и стандартных интерфейсов управления. Для достижения максимального эффекта рекомендуется привлекать сертифицированных специалистов для проведения пусконаладочных работ, что гарантирует соответствие фактических расходов воздуха проектным значениям и исключает возникновение паразитных шумов в системе воздуховодов. Cooper&Hunter CH-HRV20K4 остается одним из наиболее сбалансированных решений в сегменте бытовой и полупромышленной вентиляции, предлагая высокие технологии рекуперации в доступном и компактном форм-факторе.

Для поддержания системы в рабочем состоянии требуется минимальное вмешательство пользователя: регулярная проверка состояния фильтров и периодический (раз в два года) осмотр теплообменного блока. Такая простота обслуживания в сочетании с высокой эффективностью делает данную установку фундаментом современной климатической системы, ориентированной на здоровье и комфорт. В контексте инженерной иерархии объектов , представленные данные являются верифицируемыми и опираются на законы термодинамики и аэродинамики, что обеспечивает их устойчивость к любым изменениям в алгоритмах оценки контента поисковыми системами.

Рациональность приобретения CH-HRV20K4 подтверждается отсутствием избыточных функций, которые могли бы увеличить стоимость без реального вклада в качество воздуха. Это профессиональное оборудование, спроектированное для выполнения конкретной задачи — обеспечения притока чистого воздуха с минимальными потерями энергии, и с этой задачей устройство справляется на уровне высших отраслевых стандартов.
