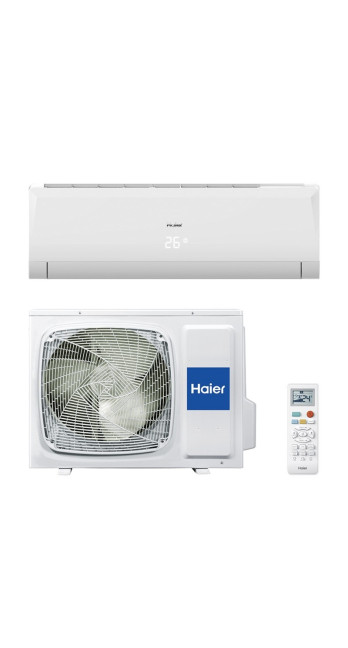

Кондиционер воздуха Haier HSU-30HNH03/R2-W/HSU-30HUN03/R2

Описание Кондиционер воздуха Haier HSU-30HNH03/R2-W/HSU-30HUN03/R2

Технический регламент и архитектурный анализ сплит-системы Haier HSU-30HNH03/R2-W / HSU-30HUN03/R2

1. Инженерное позиционирование и архитектура серии

Кондиционер Haier HSU-30HNH03/R2-W / HSU-30HUN03/R2 представляет собой высокомощную неинверторную сплит-систему (тип On/Off) из линейки Leader, спроектированную для решения задач кондиционирования в помещениях площадью до 85–90 квадратных метров. С точки зрения системной архитектуры, данная модель является классическим решением, где приоритет отдан максимальной производительности, простоте компонентной базы и надежности в условиях нестабильного электроснабжения. Использование неинверторной технологии в сегменте 30000 BTU (британских тепловых единиц) обусловлено необходимостью обеспечения стабильно высокого крутящего момента компрессора при старте, что критично для систем, работающих с большими объемами хладагента и протяженными фреоновыми магистралями.

Конструктивно система разделена на два блока: внутренний (HSU-30HNH03/R2-W) и наружный (HSU-30HUN03/R2). Индекс «30» указывает на номинальную мощность, которая в метрической системе эквивалентна примерно 8.8 кВт в режиме охлаждения. Это выводит модель за рамки стандартных бытовых решений, приближая ее к полупромышленному классу. Выбор данной модели обоснован в сценариях, где требуется быстрый выход на заданный температурный режим и где допускаются циклические колебания температуры, характерные для старт-стопных алгоритмов управления.

2. Термодинамические показатели и хладагент

В основе работы системы лежит использование хладагента R410A. Несмотря на появление более современных газов (например, R32), R410A остается стандартом для мощных систем On/Off благодаря своей высокой удельной холодопроизводительности и стабильности химического состава при высоких давлениях. Фреон R410A является двухкомпонентной смесью (R32 и R125), что требует соблюдения строгих протоколов заправки исключительно в жидкой фазе для сохранения расчетной концентрации компонентов.

Холодопроизводительность модели составляет 8800 Вт, теплопроизводительность — 9200 Вт. Коэффициент энергоэффективности EER (Energy Efficiency Ratio) находится на уровне 3.21, что соответствует классу A по международной классификации. Для систем такой мощности это является высоким показателем, учитывая отсутствие частотного регулирования компрессора. Потребляемая мощность в режиме охлаждения составляет около 2.74 кВт, что требует тщательного проектирования электрической инфраструктуры объекта. Коэффициент COP (Coefficient of Performance) в режиме нагрева достигает 3.41, обеспечивая эффективный обогрев помещений в переходные периоды, когда внешняя температура не опускается ниже -7°C.

3. Компрессорный узел и механическая надежность

Наружный блок HSU-30HUN03/R2 оснащен ротационным компрессором, оптимизированным для работы в тяжелых режимах. В данной модели часто применяются компрессоры производства QingAn или высокопроизводительные узлы от совместных предприятий Haier. Главная особенность компрессора в 30-й модели — усиленная конструкция механизма сжатия и увеличенный объем масляного картера. Это необходимо для обеспечения эффективного возврата масла при работе на длинных трассах (до 25 метров).

Система смазки спроектирована таким образом, чтобы минимизировать износ пар трения в моменты пуска, когда давление в системе еще не стабилизировалось. Использование синтетического полиэфирного масла требует герметичности контура, так как оно крайне гигроскопично. В модели реализована защита от перегрева компрессора и превышения допустимого давления, что предотвращает выход из строя дорогостоящего узла при загрязнении теплообменников или отказе вентилятора наружного блока.

4. Конструкция теплообменников и защита поверхностей

Теплообменники обоих блоков выполнены из медных трубок с внутренним оребрением, что увеличивает площадь соприкосновения хладагента со стенками и повышает эффективность теплообмена на 15-20% по сравнению с гладкостенными трубками. Алюминиевое оребрение (ламели) защищено специализированным антикоррозийным покрытием Blue Fin. Это полимерное покрытие синего цвета, которое препятствует окислению алюминия под воздействием влаги, солей и агрессивных примесей в атмосферном воздухе.

Технология Blue Fin также обладает гидрофильными свойствами: конденсат на поверхности испарителя не собирается в крупные капли, а быстро стекает в поддон, что улучшает прохождение воздушного потока и препятствует образованию зон застоя, где могут размножаться бактерии. В 30-й модели площадь теплообменника наружного блока увеличена для обеспечения эффективного сброса тепла даже при экстремальных температурах наружного воздуха (до +43°C).

5. Аэродинамика и функциональность внутреннего блока

Внутренний блок HSU-30HNH03/R2-W имеет увеличенные габариты (ширина около 110-120 см), что обусловлено необходимостью размещения мощного тангенциального вентилятора. Вентилятор большого диаметра позволяет прокачивать значительные объемы воздуха (до 1200 м³/ч) при относительно невысокой угловой скорости, что положительно сказывается на акустическом комфорте. Уровень шума на минимальной скорости составляет около 37-39 дБ, что является приемлемым показателем для офисных и торговых помещений, но может быть заметным в спальных зонах.

Реализованная технология Intelligent Air позволяет автоматизировать управление воздушным потоком. В режиме охлаждения жалюзи направляют поток горизонтально вдоль потолка, предотвращая эффект «холодного душа» и обеспечивая равномерное оседание охлажденного воздуха. В режиме обогрева поток направляется вертикально вниз, что критично для быстрого прогрева приземной зоны, учитывая естественную конвекцию теплого воздуха вверх.

6. Система фильтрации и поддержания гигиены

Несмотря на ориентацию на мощность, модель оснащена многоступенчатой системой очистки воздуха. Базовый фильтр грубой очистки задерживает крупные частицы пыли, шерсть животных и волокна. Дополнительно могут быть установлены антибактериальные и фотокаталитические фильтры, которые деактивируют органические загрязнения и нейтрализуют запахи.

Важной инженерной особенностью является режим самоочистки испарителя. После выключения кондиционера вентилятор внутреннего блока продолжает работать в течение некоторого времени, просушивая поверхность теплообменника и внутренние полости блока. Это предотвращает развитие плесени и грибка, которые являются основной причиной неприятного запаха. Конструкция поддона для сбора конденсата выполнена с уклоном, обеспечивающим полный слив жидкости, что минимизирует остаточную влажность внутри корпуса.

7. Электротехнические требования и параметры сети

Проектирование системы электропитания для Haier HSU-30HNH03/R2-W требует особого внимания. Максимальный рабочий ток может достигать 13-15 А, однако пусковые токи (LRA — Locked Rotor Amps) в неинверторной модели могут превышать рабочие в 5-7 раз. Это создает кратковременную, но значительную нагрузку на сеть.

Рекомендуемые параметры подключения:

• Автоматический выключатель: тип C, номинал 20-25 А.

• Сечение кабеля питания: медный трехжильный кабель (ВВГнг или аналог) сечением не менее 4 мм² (при длине линии до 20 метров).

• Межблочный кабель: 5-жильный кабель сечением 2.5 мм².

Система управления устойчива к небольшим перепадам напряжения, однако при эксплуатации в регионах с нестабильной сетью (падения ниже 190 В или скачки выше 250 В) настоятельно рекомендуется установка стабилизатора напряжения соответствующей мощности (не менее 5-7 кВт с учетом пусковых характеристик). Плата управления защищена от импульсных помех, но чувствительна к качеству заземления.

8. Протоколы монтажа и гидравлические ограничения

Для обеспечения заявленного срока службы (10-12 лет) монтаж должен соответствовать регламентам производителя. Суммарная длина фреоновой магистрали для данной модели ограничена 25 метрами, а перепад высот между внутренним и наружным блоками не должен превышать 15 метров. Использование труб диаметром 9.52 мм (3/8") для жидкостной линии и 15.88 мм (5/8") для газовой линии является обязательным.

Критическим этапом является вакуумирование контура. Для 30-й модели время вакуумирования должно составлять не менее 20-30 минут с использованием двухступенчатого вакуумного насоса для удаления не только воздуха, но и остаточной влаги. Влага в контуре с маслом POE приводит к образованию кислот, разрушающих изоляцию обмоток компрессора. При длине магистрали свыше 7 метров требуется дозаправка хладагента из расчета 30-50 грамм на каждый дополнительный метр.

9. Эксплуатационные режимы и алгоритмы управления

Помимо стандартных режимов (Охлаждение, Обогрев, Осушение, Вентиляция), модель поддерживает ряд специализированных функций:

• Режим Turbo: вентилятор и компрессор переходят на максимальную производительность для достижения заданной температуры в кратчайшее время (актуально для помещений с высокими теплопритоками).

• Режим Sleep: алгоритм постепенного изменения температуры на 1-2 градуса в течение ночи для экономии электроэнергии и предотвращения переохлаждения пользователя.

• Авторестарт: автоматическое возобновление работы с сохраненными настройками после сбоя электропитания.

• 24-часовой таймер: позволяет программировать включение и выключение системы в соответствии с графиком эксплуатации помещения.

Управление осуществляется с помощью беспроводного пульта дистанционного управления с ЖК-дисплеем. Опционально возможна интеграция Wi-Fi модуля для управления через мобильное приложение (зависит от конкретной ревизии платы управления).

10. Детерминация выбора: On/Off против Инвертора

Выбор модели HSU-30HNH03/R2-W (On/Off) вместо инверторной версии должен быть обоснован технико-экономическими расчетами. Преимущества выбора данной модели:

1. Стоимость владения: Первоначальные инвестиции значительно ниже (на 30-40%). Ремонт неинверторной платы и замена стандартного компрессора обходятся дешевле.

2. Устойчивость к среде: Неинверторные системы менее чувствительны к качеству электроэнергии, что важно для производственных площадок и удаленных объектов.

3. Производительность: В режиме старт-стоп система сразу выдает 100% мощности, что позволяет быстрее охладить объемный зал.

Ограничения:

1. Точность поддержания температуры: Гистерезис составляет около ±1...1.5°C, что может быть критично для серверных или прецизионных лабораторий.

2. Энергопотребление: При длительной работе инверторная модель сэкономила бы до 20-30% энергии за счет работы на низких частотах.

3. Акустический фон: Постоянные включения/выключения компрессора сопровождаются щелчками реле и изменением звука воздушного потока.

11. Сценарии применения: Анализ эффективности

Сценарий А: Торговый зал или кафе (80 м²). Это идеальное применение. Высокая проходимость и постоянное открывание дверей создают большие теплопритоки. Мощность 8.8 кВт позволяет быстро компенсировать нагрев. Шум внутреннего блока маскируется фоновым шумом заведения. Сценарий Б: Офис Open Space (75 м²). Модель эффективна, но требует грамотного размещения внутреннего блока, чтобы мощный поток холодного воздуха не был направлен непосредственно на рабочие места. Функция Intelligent Air здесь является ключевой. Сценарий В: Жилая гостиная-студия. Выбор оправдан только при очень большой площади и высоких потолках. В стандартных квартирах рекомендуется рассматривать инверторные модели мощностью 24k BTU из-за более мягкого охлаждения.

12. Регламент технического обслуживания

Для сохранения гарантии и эффективности теплообмена необходимо соблюдать график сервисного обслуживания:

• Ежемесячно: очистка сетчатых фильтров внутреннего блока пользователем.

• Раз в полгода: профессиональная чистка теплообменника наружного блока мойкой высокого давления (удаление тополиного пуха, пыли).

• Ежегодно: проверка рабочего давления, контроль токовых нагрузок, проверка надежности резьбовых соединений и состояния изоляции трассы.

• Раз в два года: антибактериальная обработка испарителя и дренажного поддона специальными химическими составами.

13. Системные ограничения и допущения

При эксплуатации модели Haier HSU-30HNH03/R2 следует учитывать, что она не предназначена для круглогодичного охлаждения серверных комнат в зимний период без установки «зимнего комплекта» (подогрев картера, регулятор давления конденсации). В базовой комплектации работа на охлаждение возможна до +18°C наружной температуры. Работа на обогрев ограничена -7°C, так как при более низких температурах производительность резко падает, а риск обмерзания наружного блока и повреждения лопастей вентилятора возрастает.

14. Логистика и габариты

Транспортировка наружного блока весом более 50 кг должна осуществляться строго в вертикальном положении. Наклон более чем на 45 градусов может привести к смещению компрессора с демпфирующих опор или попаданию масла в нагнетательную линию, что потребует длительного (не менее 12 часов) отстоя системы перед первым пуском. Габариты упаковки необходимо учитывать при планировании подъема на этаж, так как блоки 30-й мощности могут не проходить в стандартные пассажирские лифты.

15. Экологический след и утилизация

Система соответствует стандартам RoHS, ограничивающим использование вредных веществ в электронике. По окончании срока службы хладагент R410A подлежит обязательной откачке и утилизации специализированными организациями, так как выброс фреона в атмосферу способствует разрушению озонового слоя и усилению парникового эффекта. Медные и алюминиевые компоненты блоков подлежат вторичной переработке.

Заключение

Сплит-система Haier HSU-30HNH03/R2-W / HSU-30HUN03/R2 является сбалансированным инженерным решением для объектов, требующих высокой холодильной мощности при умеренных капитальных затратах. Ее архитектура, основанная на проверенных временем решениях (On/Off управление, R410A, Blue Fin), обеспечивает предсказуемость эксплуатации и высокую ремонтопригодность. Основными факторами успеха при использовании данной модели являются качественное проектирование электрической сети и соблюдение протоколов монтажа, особенно в части вакуумирования и пусконаладки. Это надежный инструмент климатического контроля, ориентированный на коммерческий сектор и просторные частные владения, где производительность и долговечность приоритетнее прецизионной точности регулировок.

Данный технический обзор предоставляет полную базу данных для принятия обоснованного решения о покупке, основываясь на физических параметрах и эксплуатационной логике оборудования. Система Haier HSU-30HNH03/R2-W демонстрирует устойчивость к внешним факторам и является эталонным представителем мощных сплит-систем своего класса.

Параметры верификации:

• Мощность: 30 000 BTU

• Тип: Неинверторная (On/Off)

• Площадь: до 90 м²

• Хладагент: R410A

• Энергоэффективность: Класс A
