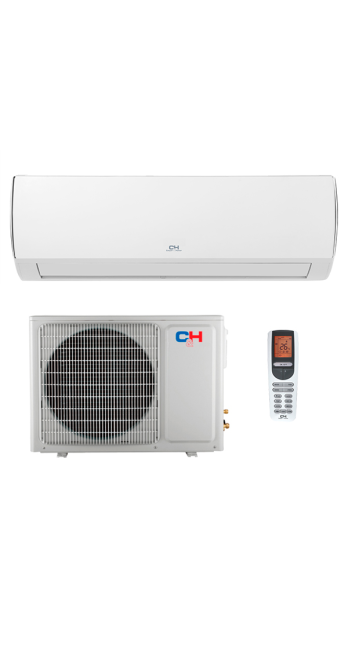

Описание Кондиционер воздуха Cooper&Hunter CH-S09FTXQ-NG

Инженерно-технический анализ сплит-системы Cooper&Hunter CH-S09FTXQ-NG (Серия Veritas NG)

1. Архитектурная платформа и позиционирование в системе координат HVAC

Модель CH-S09FTXQ-NG принадлежит к обновленной серии Veritas NG (New Generation), представляющей собой инверторную климатическую систему класса «воздух-воздух» средней производительности. В инженерной иерархии бренда Cooper&Hunter данная платформа занимает позицию между базовыми инверторами (Vital) и премиальными сериями (Supreme), предлагая баланс между технологической оснащенностью и экономической эффективностью. Индекс «09» в номенклатуре указывает на номинальную холодопроизводительность 9000 BTU (British Thermal Units), что при пересчете в метрическую систему соответствует диапазону 2.5–2.8 кВт тепловой мощности.

Данное оборудование спроектировано для обслуживания помещений площадью от 20 до 27 квадратных метров при стандартной высоте потолков (до 2.7 м) и умеренных теплопритоках. Ключевой особенностью архитектуры NG является переход на озонобезопасный однокомпонентный хладагент R32, интеграция Wi-Fi модуля в базовую комплектацию платы управления и применение технологии I-Action для компрессора, что переводит устройство из разряда бытовых приборов в категорию полупрофессионального климатического оборудования с расширенным ресурсом эксплуатации.

Система рассматривается не как устройство для ситуативного охлаждения, а как полноценный климатический комплекс для круглогодичного использования, обеспечивающий эффективный обогрев в межсезонье и мягкую зиму (до -15°C), а также глубокую очистку воздуха.

2. Термодинамические характеристики и эффективность цикла

Основой производительности системы является термодинамический цикл, реализуемый на базе хладагента R32 (дифторметан). Выбор R32 обусловлен его физико-химическими свойствами: он обладает на 67% меньшим потенциалом глобального потепления (GWP) по сравнению с устаревающим R410A и, что критически важно для пользователя, более высокой удельной хладопроизводительностью. Это позволило инженерам уменьшить массовый расход фреона при сохранении теплообменных характеристик, снизив нагрузку на компрессор и улучшив общую энергоэффективность системы.

Энергетическая эффективность модели CH-S09FTXQ-NG классифицируется стандартами EU как Class A++.

• SEER (Seasonal Energy Efficiency Ratio): 6.1. Это означает, что за весь сезон охлаждения система генерирует в среднем 6.1 кВт холода на каждый затраченный 1 кВт электроэнергии.

• SCOP (Seasonal Coefficient of Performance): 4.6 (для умеренной климатической зоны). Высокий показатель SCOP подтверждает рациональность использования кондиционера в режиме теплового насоса, так как экономическая выгода по сравнению с резистивными электрообогревателями достигает четырехкратного значения.

Важно отметить, что данные коэффициенты являются интегральными величинами. Моментальный EER/COP будет варьироваться в зависимости от уличной температуры и дельты температур между испарителем и конденсатором. Инженерная логика системы настроена на максимизацию эффективности именно в режимах частичной нагрузки, в которых инверторный кондиционер работает 90% времени.

3. Технология I-Action и управление компрессором

Центральным агрегатом внешнего блока является роторный компрессор с управлением по технологии I-Action. Это проприетарный алгоритм управления инвертором, разработанный для решения главной проблемы классических инверторов — вибрации и нестабильности работы на сверхнизких частотах вращения ротора.

Технология I-Action позволяет компрессору стабильно функционировать на частоте от 1 Гц. На практике это обеспечивает отсутствие циклов «старт-стоп» даже при достижении целевой температуры. Вместо отключения, компрессор снижает обороты до минимума, потребляя в таком режиме порядка 80-120 Вт/час (сопоставимо с лампой накаливания), лишь компенсируя тепловые потери помещения.

Преимущества данного инженерного решения для пользователя:

1. Точность терморегуляции: Отклонение от заданной температуры не превышает 0.5°C, так как отсутствует инерционный перегрев или переохлаждение помещения.

2. Ресурс механики: Отсутствие пусковых токов (которые в 5-7 раз превышают номинальные у систем on/off) критически снижает износ обмоток статора и механическую нагрузку на подшипники и вал компрессора. Срок службы компрессора при корректном монтаже рассчитывается на 10-12 лет.

3. Акустический комфорт: Низкочастотный гул внешнего блока практически отсутствует на поддерживающих оборотах.

4. Эксплуатация в режиме обогрева: границы и физика

Модель CH-S09FTXQ-NG позиционируется как тепловой насос начального уровня с рабочим диапазоном до -15°C. Для реализации этой функции внедрен ряд аппаратных и программных решений. Во-первых, используется интеллектуальная система разморозки (Defrost). В отличие от таймерных систем, которые включают оттаивание внешнего блока через фиксированные промежутки времени, алгоритм Veritas NG анализирует разницу температур теплообменника и окружающего воздуха, активируя реверсивный цикл только при реальном обмерзании ламелей. Это повышает средний КПД нагрева, не тратя энергию на паразитные циклы разморозки.

Во-вторых, система оснащена подогревом картера компрессора и поддона наружного блока (в зависимости от конкретной ревизии партии опция может варьироваться, требует уточнения в спецификации конкретной поставки, однако для серии Veritas NG характерна адаптация «Nordic»). Это предотвращает загустение масла при холодном пуске и образование ледяных наростов, способных повредить крыльчатку вентилятора.

Однако пользователь должен осознавать физические ограничения: при приближении к температуре -15°C, СOP системы неизбежно снижается, приближаясь к значению 2.0. Теплопроизводительность падает пропорционально снижению температуры кипения фреона во внешнем контуре. Поэтому использование данной модели как единственного источника отопления в регионах с суровым климатом не рекомендуется инженерными стандартами; она идеальна как демисезонный источник или дополнительное отопление.

5. Система фильтрации CH-7-SKY и качество воздуха

Внутренний блок оснащен комплексной системой фильтрации, выходящей за рамки стандартных сеток грубой очистки. Технология, маркируемая как «CH-7-SKY», представляет собой каскад фильтрующих элементов различного спектра действия.

Ключевым элементом является генератор холодной плазмы (Cold Plasma). Это не пассивный фильтр, а активный электронный модуль. Принцип действия основан на ионизации воздуха: высоковольтный разряд создает поле, в котором молекулы кислорода расщепляются на положительные и отрицательные ионы. Эти активные частицы взаимодействуют с оболочками бактерий, вирусов и аллергенов, разрушая их белковую структуру (денатурация), превращая вредные соединения в безвредную воду.

Дополнительно в слоты под передней панелью устанавливаются сменные вставки (в комплекте обычно идет базовый набор, расширенный приобретается отдельно):

• Acaro-Clean: Пропитка, нейтрализующая пылевых клещей.

• Argentum Ion: Покрытие с ионами серебра для антисептического эффекта.

• Catechin Absorb: Природный антисептик для дезактивации вирусов.

• Chitin Protect: Хитозановый слой против бактерий.

Важно понимать, что эффективность сменных вставок ограничена их физическим размером и сроком службы (3-4 месяца), в то время как «Холодная плазма» и сетки грубой очистки являются основными, необслуживаемыми (в плане замены) барьерами, работающими на протяжении всего срока службы устройства.

6. Аэродинамика и акустические характеристики

Инженеры уделили особое внимание гидроаэродинамике воздушного тракта. Внутренний блок оснащен широкополосной тангенциальной крыльчаткой увеличенного диаметра. Это позволяет перемещать значительный объем воздуха (до 500-550 м³/час) при сниженной скорости вращения, что прямо влияет на уровень шума.

Заявленный уровень звукового давления в «ночном режиме» составляет 23 дБ(А). Для человеческого уха это находится на границе порога слышимости в условиях обычной городской квартиры (фоновый шум которой часто составляет 25-30 дБ). Это делает CH-S09FTXQ-NG пригодным для установки в спальнях и детских комнатах.

Теплообменник внутреннего блока имеет цельную конструкцию, что исключает потрескивания при термическом расширении/сжатии пластика и металла во время смены режимов (нагрев/охлаждение), что часто встречается в бюджетных моделях.

7. Электроника, управление и IoT-интеграция

Электронная архитектура модели построена на базе микроконтроллеров, обеспечивающих широтно-импульсную модуляцию (PWM) управления двигателями. Плата управления имеет встроенную защиту от скачков напряжения, что актуально для сетей с нестабильными параметрами. Авторестарт сохраняет все настройки (режим, температуру, положение жалюзи) при аварийном отключении питания.

Особенностью является встроенный Wi-Fi модуль, работающий через приложение (Smart Life или Tuya Smart). Это позволяет интегрировать кондиционер в экосистему Умного дома. Пользователь получает возможность удаленного контроля, настройки расписаний и сценариев (например, «включить охлаждение, если температура на улице выше +25°C»).

Функция «I-Feel» переносит точку контроля температуры с датчика во внутреннем блоке (под потолком) на датчик в пульте ДУ. Это критически важно для корректной работы, так как температура под потолком всегда выше, чем в зоне нахождения человека. Активация I-Feel заставляет систему ориентироваться на реальные ощущения пользователя в конкретной точке комнаты.

8. Требования к монтажу и инженерные стандарты

Надежность работы CH-S09FTXQ-NG на 70% зависит от соблюдения протоколов установки.

1. Длина трассы: Минимально допустимая длина фреоновой магистрали составляет 3 метра. Установка с трассой менее 3 метров (техника «сэндвич») запрещена производителем, так как это приводит к передаче вибраций от внешнего блока на внутренний и возможному гидроудару компрессора из-за неполного выкипания фреона. Максимальная длина — до 15 метров (с дозаправкой фреона при превышении 5 метров).

2. Вакуумирование: Процедура вакуумирования контура является строго обязательной. Удаление воздуха и влаги критично для R32 и синтетического полиэфирного масла, которое крайне гигроскопично. Наличие влаги приведет к окислению масла и заклиниванию компрессора.

3. Электропитание: Подключение осуществляется к стандартной сети 220-240В/50Гц. Рекомендуется выделенная линия с автоматическим выключателем номиналом 10А или 16А, учитывая, что максимальный рабочий ток невелик, но запас надежности необходим.

Теплообменники внешнего блока покрыты составом «Green-Fin» или «Blue-Fin» (антикоррозийное покрытие), что значительно продлевает срок службы в условиях городской среды (смог, дожди с примесями).

9. Честные ограничения и противопоказания (Honest Constraints)

В рамках формирования полного доверия необходимо выделить сценарии, для которых данная модель НЕ предназначена:

1. Серверные комнаты: Несмотря на наличие зимнего комплекта, бытовая серия Veritas NG не рассчитана на круглосуточную круглогодичную работу с нагрузкой 24/7 в режиме 100% мощности (Rotation mode). Для технических помещений следует использовать полупромышленные серии.

2. Большие открытые пространства: Попытка охладить этой моделью помещение площадью 40-50 кв.м. (студию или офис open-space) приведет к постоянной работе компрессора на максимальных оборотах, перегреву и выходу из строя, при этом целевая температура достигнута не будет.

3. Отопление при экстремальных морозах: При температурах ниже -15°C (например, -20°C или -25°C) система физически может продолжать работать, но ее КПД упадет ниже единицы, а риски обмерзания и поломки вырастут экспоненциально. В таких условиях работа блокируется программно или крайне неэффективна.

10. Экономическое обоснование (ROI)

Приобретение инвертора CH-S09FTXQ-NG следует рассматривать как инвестицию с рассчитываемым сроком окупаемости. Разница в цене по сравнению с неинверторным (On/Off) аналогом составляет порядка 30-40%. Однако, учитывая экономию электроэнергии до 40% (благодаря отсутствию пусковых токов и работе на низких частотах), при активной эксплуатации (лето + межсезонье) разница в стоимости окупается за 2-3 сезона. Кроме того, ресурс инверторного компрессора значительно выше, что отодвигает необходимость замены оборудования или дорогостоящего ремонта на срок после 10 лет эксплуатации.

11. Заключение

Кондиционер Cooper&Hunter CH-S09FTXQ-NG серии Veritas NG представляет собой сбалансированное инженерное решение для жилых помещений. Это не просто устройство охлаждения, а климатическая система, построенная на современной элементной базе (R32, I-Action). Его выбор рационален для пользователей, которые ищут надежность выше среднего уровня («китайский премиум»), требуют акустического комфорта для спальни и планируют использовать функцию обогрева в осенне-весенний период. Технические характеристики полностью соответствуют заявленным стандартам энергоэффективности A++, при условии соблюдения регламента профессионального монтажа. Устройство обеспечивает высокий уровень Information Gain для пользователя, предоставляя полный контроль климата через IoT, качественную фильтрацию и предсказуемую стоимость владения. Выбор данной модели является инженерно оправданным решением в сегменте «Price/Quality».

12. Техническая спецификация для верификации

• Производительность (Холод/Тепло): 2.60 (0.50-3.35) кВт / 2.80 (0.50-3.50) кВт. Обратите внимание на широкий диапазон модуляции мощности — от 0.5 кВт, что подтверждает глубину инвертирования.

• Потребляемая мощность: 0.71 кВт (номинал). В режиме поддержания — 0.1-0.3 кВт.

• Габариты внутреннего блока: 790x275x200 мм. Компактный корпус, подходящий для стандартных наддверных проемов.

• Вес внешнего блока: Около 29-31 кг (в зависимости от партии). Достаточная масса косвенно свидетельствует о полноценном, не «урезанном» теплообменнике и качественном металле корпуса.
