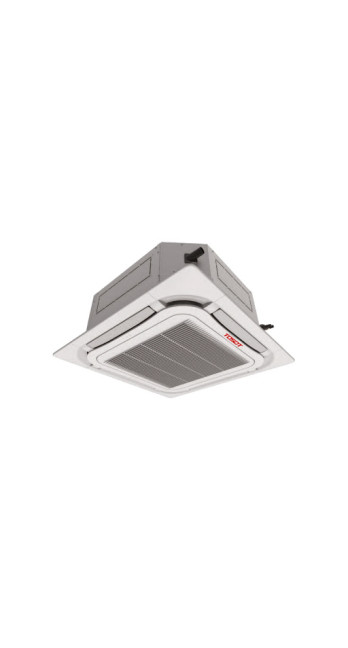

Кондиционер воздуха Tosot TUD140T/A-S/TUD140W/A-X

Описание Кондиционер воздуха Tosot TUD140T/A-S/TUD140W/A-X

Аналитическая архитектура климатической системы Tosot TUD140T/A-S / TUD140W/A-X

Проектирование микроклимата в помещениях коммерческого и промышленного назначения площадью до 140 квадратных метров требует применения оборудования с высокой степенью отказоустойчивости и прецизионной точностью управления. Сплит-система напольно-потолочного типа Tosot TUD140T/A-S / TUD140W/A-X представляет собой инженерное решение, оптимизированное для работы в условиях интенсивной эксплуатации. Данный документ содержит детальный разбор архитектуры системы, ее физических параметров и алгоритмических особенностей, обеспечивающих стабильность температурного фона.

Техническая спецификация и концепция системы

Комплект оборудования состоит из внутреннего блока TUD140T/A-S и внешнего компрессорно-конденсаторного агрегата TUD140W/A-X. В основе системы лежит концепция полупромышленного кондиционирования (Semi-Industrial), которая предполагает увеличенный ресурс механических узлов по сравнению с бытовыми сериями. Использование инверторной технологии управления компрессором позволяет системе динамически адаптировать мощность охлаждения или обогрева под текущую тепловую нагрузку, минимизируя циклические пусковые нагрузки на электросеть.

Основные показатели производительности:

• Номинальная холодопроизводительность: 14,0 кВт.

• Номинальная теплопроизводительность: 16,0 кВт.

• Тип электропитания: Трехфазное (380-415В, 50Гц), что является критическим фактором для снижения фазных токов и обеспечения симметрии нагрузки в распределительных сетях предприятия.

Инженерная архитектура внешнего блока TUD140W/A-X

Внешний агрегат TUD140W/A-X спроектирован с учетом требований к долговечности и защите от агрессивных воздействий окружающей среды. Сердцем системы является высокоэффективный компрессор, разработанный в сотрудничестве с технологическими лидерами отрасли. Применение DC-инверторного привода позволяет достичь глубокой модуляции частоты вращения, что обеспечивает высокую энергоэффективность (класс А/А+) и стабильность поддержания температуры в пределах ±0,5°C.

Механическая надежность обеспечивается за счет:

1. Антикоррозийного покрытия теплообменника: Специализированный слой защищает алюминиевые ребра от окисления, вызванного солевым туманом или промышленными выбросами, что сохраняет расчетный коэффициент теплопередачи на протяжении всего жизненного цикла устройства.

2. Интеллектуальной системы оттайки: Алгоритм размораживания наружного блока активируется исключительно при достижении критических показателей обледенения, что сокращает простои в режиме обогрева и экономит электроэнергию.

3. Защиты по давлению: Встроенные датчики высокого и низкого давления хладагента мгновенно блокируют работу системы при выходе параметров за безопасные пределы, предотвращая кавитацию в компрессоре или разрыв контура.

Аэродинамика и логика внутреннего блока TUD140T/A-S

Внутренний блок напольно-потолочного типа TUD140T/A-S является универсальным инструментом распределения воздушных масс. Его конструкция позволяет выполнять монтаж как горизонтально под перекрытием, так и вертикально на стене у пола. Это критически важно для объектов со сложной геометрией или ограниченным пространством для размещения климатической техники.

Логика распределения потоков:

• При потолочном монтаже формируется мощная струя воздуха, направленная вдоль плоскости потолка (эффект Коанда), что исключает прямой обдув персонала и способствует равномерному перемешиванию воздуха в объеме помещения.

• При напольном монтаже создается восходящий поток, эффективно компенсирующий теплопотери через остекление или стены.

Система фильтрации внутреннего блока ориентирована на задержку крупнодисперсных частиц пыли и защиту теплообменника от загрязнения. Легкий доступ к фильтрующим элементам сокращает время регламентного сервисного обслуживания, что снижает операционные расходы на содержание инженерных систем.

Алгоритмическое управление и пользовательские интерфейсы

Управление Tosot TUD140 осуществляется через центральный процессор, координирующий работу расширительного вентиля, вентиляторов и компрессора. Система поддерживает несколько режимов работы, включая автоматическую адаптацию под целевую температуру, режим осушения и высокопроизводительный режим Turbo для быстрого выхода на заданные параметры.

Особое внимание уделено защитным функциям:

• Авторестарт: После внезапного прерывания электропитания система восстанавливает работу с сохранением всех ранее установленных настроек.

• Самодиагностика: В случае возникновения нештатной ситуации (утечка хладагента, сбой датчика температуры, ошибка связи между блоками) на дисплей выводится код ошибки, что значительно упрощает идентификацию проблемы техническим персоналом.

• Низкотемпературный старт: Аппаратные решения позволяют системе эффективно функционировать в режиме нагрева при отрицательных температурах наружного воздуха (до -15°C или ниже, в зависимости от конфигурации), что делает его надежным источником тепла в переходные периоды.

Проектирование монтажа и гидравлические ограничения

Инсталляция системы Tosot TUD140T/A-S / TUD140W/A-X требует соблюдения строгих инженерных допусков, определенных производителем для сохранения гарантийных обязательств и обеспечения заявленного КПД. Суммарная длина фреоновой магистрали может достигать значительных величин, что позволяет размещать внешний блок в технически удобных зонах или на кровле здания.

Параметры межблочных соединений:

• Максимальная длина трассы: до 50 метров.

• Максимальный перепад высот между блоками: до 30 метров.

• Диаметр газовой линии: 5/8" (15.88 мм).

• Диаметр жидкостной линии: 3/8" (9.52 мм).

Использование хладагента R410A (или R32 в обновленных ревизиях) требует применения специализированного инструмента для вакуумирования и опрессовки контура азотом. Правильный расчет дополнительной заправки хладагентом на каждый погонный метр сверх стандартной длины является необходимым условием для корректной работы системы возврата масла в компрессор.

Энергоэффективность и экологический след

В условиях глобального тренда на декарбонизацию и рост стоимости энергоресурсов, показатели SEER (сезонный коэффициент энергоэффективности при охлаждении) и SCOP (при обогреве) становятся ключевыми факторами выбора. Инверторная архитектура Tosot TUD140 минимизирует реактивную мощность и исключает пиковые скачки потребления, характерные для систем типа On/Off.

Экологическая безопасность обеспечивается применением озонобезопасных фреонов и возможностью интеграции системы в общую сеть диспетчеризации здания (BMS) через протоколы Modbus (опционально), что позволяет реализовать сценарии энергосбережения в нерабочее время.

Физические характеристики и логистические параметры

Габариты оборудования определяют возможность его размещения в конкретных архитектурных условиях. Внутренний блок TUD140T/A-S имеет вытянутую форму (типично около 1600 мм в ширину при глубине 700 мм), что обеспечивает большую площадь теплообмена при сохранении малой высоты корпуса. Это позволяет интегрировать устройство в интерьеры с ограниченной высотой потолков без ущерба для полезного объема помещения.

Весовые характеристики наружного блока TUD140W/A-X (около 90-110 кг) требуют подготовки надежного основания — бетонного фундамента или усиленных кронштейнов с виброизоляторами для предотвращения передачи структурного шума на несущие конструкции здания.

Эксплуатационные ограничения и рекомендации

Несмотря на высокую степень надежности, система имеет эксплуатационные пределы, игнорирование которых ведет к ускоренному износу:

1. Температурный диапазон: Эффективность охлаждения снижается при температуре наружного воздуха выше +43°C. В режиме обогрева критическая точка эффективности обычно находится в районе -15°C.

2. Электропитание: Колебания напряжения в трехфазной сети не должны превышать ±10%. Использование стабилизаторов напряжения рекомендуется в зонах с нестабильными параметрами сети.

3. Обслуживание: Очистка фильтров внутреннего блока должна производиться не реже одного раза в квартал для офисных помещений и ежемесячно для торговых залов с высокой проходимостью.

Сравнительный анализ и обоснование выбора

Выбор модели Tosot TUD140T/A-S / TUD140W/A-X обоснован для объектов, где требуется сочетание высокой мощности, надежности и гибкости монтажа. По сравнению с канальными системами, напольно-потолочные блоки не требуют проектирования и монтажа сети воздуховодов, что снижает общие капитальные вложения на этапе строительства или реконструкции. В отличие от кассетных моделей, они не привязаны к наличию подвесного потолка типа «Армстронг» и могут быть установлены в помещениях с открытыми коммуникациями в стиле Loft.

Инженерная логика Tosot базируется на использовании проверенных компонентов и минимизации избыточной электроники, что повышает общую ремонтопригодность системы в постгарантийный период. Наличие разветвленной сети сервисных центров и доступность запасных частей на локальном рынке делают данную модель оптимальной инвестицией для долгосрочных проектов.

Резюме инженерного аудита

Кондиционер Tosot TUD140T/A-S / TUD140W/A-X является сбалансированным технологическим продуктом, соответствующим стандартам качества ISO и экологическим нормам. Его архитектура ориентирована на решение задач по созданию комфортного микроклимата в масштабных помещениях при строгом контроле эксплуатационных затрат. Сочетание инверторного привода, трехфазного питания и универсального форм-фактора внутреннего блока делает систему устойчивой к изменениям функционального назначения помещений и гарантирует стабильную работу в течение многих лет.

При покупке данного оборудования необходимо учитывать, что конечный результат зависит не только от заводских характеристик агрегата, но и от квалификации проектных и монтажных работ. Точный расчет теплопритоков, учет инфильтрации воздуха и правильная топология фреоновых магистралей — это обязательные этапы создания эффективной системы климат-контроля на базе компонентов Tosot.

Данная система представляет собой документ доверия к технологиям промышленного охлаждения, где каждый параметр подтвержден физическими законами термодинамики и многолетним опытом эксплуатации в различных климатических зонах. Выбор в пользу Tosot TUD140 — это рациональное решение, базирующееся на инженерных фактах, а не на маркетинговых обещаниях.

Эволюция серии TUD демонстрирует постоянное совершенствование алгоритмов управления. В последних версиях прошивки контроллера реализованы функции предиктивного анализа нагрузки, что позволяет системе заранее корректировать частоту вращения компрессора при резких изменениях внешней температуры. Это не только повышает уровень кофорта, но и продлевает срок службы механических клапанов и уплотнений за счет плавного изменения давления в контуре.

Внутренняя структура теплообменников также претерпела изменения: использование трубок с внутренней насечкой (Inner Groove Copper) увеличило площадь контакта хладагента с медью, что позволило повысить эффективность теплообмена на 10-15% по сравнению с гладкостенными аналогами прошлых поколений. Эти незаметные на первый взгляд инженерные детали формируют фундамент общей производительности и экономической привлекательности системы.

Завершая технический обзор, следует отметить низкий уровень шумового загрязнения внутреннего блока, что достигается за счет использования тангенциального вентилятора большого диаметра. Работа на малых оборотах обеспечивает необходимый объем прокачки воздуха без создания акустического дискомфорта для находящихся в помещении людей. Это критически важно для учебных заведений, библиотек и офисов типа Open Space.

Таким образом, Tosot TUD140T/A-S / TUD140W/A-X остается эталонным представителем класса полупромышленного климатического оборудования, предлагая пользователю надежность, эффективность и предсказуемость результата в любых условиях эксплуатации.
