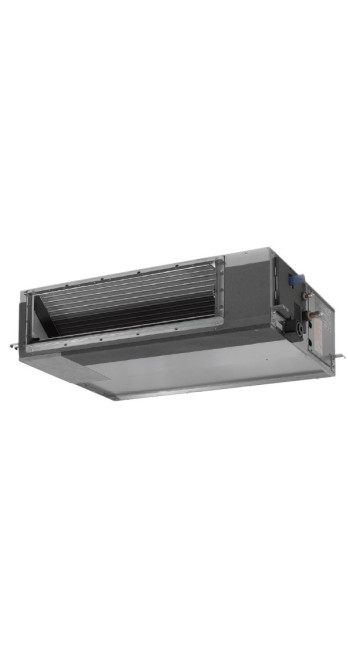

Кондиционер воздуха Daikin FXMQ80P7

Описание Кондиционер воздуха Daikin FXMQ80P7

Инженерная архитектура и системный анализ среднего статического блока Daikin FXMQ80P7

Система кондиционирования Daikin FXMQ80P7 представляет собой высокотехнологичный внутренний блок канального типа, интегрируемый в мультизональные системы VRV (Variable Refrigerant Volume). Данное устройство спроектировано для обеспечения прецизионного температурного контроля в помещениях со сложной конфигурацией потолочного пространства и разветвленной сетью воздуховодов. Рассматривая модель с позиции системной инженерии, необходимо выделить ключевые аспекты, определяющие её эксплуатационную ценность и техническое превосходство в классе средненапорных решений.

Аэродинамическая эффективность и управление давлением

Центральным узлом Daikin FXMQ80P7 является вентиляторный агрегат на базе инверторного двигателя постоянного тока (DC Motor). В отличие от стандартных решений с фиксированными скоростями, данная архитектура позволяет плавно регулировать частоту вращения крыльчатки, адаптируясь к фактическому аэродинамическому сопротивлению подключенных каналов. Внешнее статическое давление (ESP) устройства варьируется в диапазоне от 30 до 100 Па, что предоставляет инженерам-проектировщикам гибкость при расчете длины трасс воздуховодов и выборе типов диффузоров.

Автоматическая настройка расхода воздуха является критической функцией. При первичном запуске или изменении конфигурации сети система инициирует режим тестирования, определяя фактическое падение давления. Это исключает риск недостаточного охлаждения или возникновения избыточного шума из-за некорректно рассчитанного сопротивления. Такой подход минимизирует вероятность ошибки на этапе монтажа, гарантируя соблюдение проектных параметров подачи свежего и рециркуляционного воздуха.

Теплотехнические характеристики и фазовый переход

Модель FXMQ80P7 характеризуется номинальной холодопроизводительностью 8.0 кВт и теплопроизводительностью 9.0 кВт. В основе термодинамического цикла лежит высокоэффективный теплообменник с многорядной структурой и оптимизированным шагом оребрения алюминиевых ламелей. Использование медных трубок с внутренним микрооребрением увеличивает площадь теплообмена, что способствует интенсификации процессов испарения и конденсации хладагента.

Регулирование потока хладагента осуществляется посредством прецизионного электронного расширительного клапана (EEV). Устройство непрерывно получает данные от системы датчиков температуры (термисторов) на входе и выходе из теплообменника, а также от датчика температуры в помещении. Это позволяет поддерживать перегрев пара на стабильном уровне, предотвращая залив компрессора жидкой фазой и обеспечивая точность поддержания целевой температуры до 0.5 градуса Цельсия.

Геометрические параметры и конструктивная логика

Одним из определяющих факторов выбора Daikin FXMQ80P7 является компактность корпуса. Высота блока составляет всего 300 мм, что позволяет интегрировать его в межпотолочное пространство с минимальными потерями полезной высоты помещения. Ширина блока в 1000 мм и глубина 700 мм оптимально распределяют вес (35 кг), упрощая процесс подвеса на резьбовых шпильках.

Корпус выполнен из гальванизированной стали с антикоррозийным покрытием, что обеспечивает долговечность конструкции в условиях возможного образования конденсата. Внутренняя поверхность блока облицована звуко- и теплоизоляционным материалом (вспененный полистирол/полиэтилен), который эффективно демпфирует вибрации и снижает уровень акустического давления. На низких оборотах вентилятора шум составляет всего 33 дБ(А), что соответствует строгим требованиям для офисных помещений класса А и гостиничных номеров.

Интеллектуальная система отвода конденсата

Надежность эксплуатации канальных кондиционеров напрямую зависит от эффективности дренажной системы. В Daikin FXMQ80P7 штатно интегрирован дренажный насос с высотой подъема до 700 мм от нижней точки блока. Это технологическое решение позволяет прокладывать дренажные трубопроводы выше уровня подвесного потолка, исключая необходимость создания значительного уклона по всей длине трассы.

Безопасность системы подкреплена наличием поплавкового датчика уровня. В случае возникновения препятствия для оттока воды или выхода насоса из строя, датчик инициирует немедленную остановку работы блока и передает код ошибки на центральный пульт управления. Такая многоуровневая защита критически важна для предотвращения порчи дорогостоящей отделки интерьера и электроники.

Совместимость и сетевая интеграция

Daikin FXMQ80P7 полностью совместим с протоколом передачи данных DIII-Net, который является стандартом для систем VRV. Это позволяет объединять до 64 внутренних блоков в единую сеть управления. Устройство легко интегрируется в системы диспетчеризации зданий (BMS) через шлюзы для протоколов BACnet, LonWorks или Modbus.

Для конечного пользователя предусмотрен широкий выбор интерфейсов управления: от локальных проводных пультов с интуитивно понятным ЖК-дисплеем до систем централизованного контроля i-Touch Manager. Инверторная технология позволяет реализовать функции недельного таймера, режима энергосбережения при отсутствии людей (через датчики присутствия, подключаемые опционально) и самодиагностики.

Фильтрация и качество воздушной среды

В стандартной комплектации блок оснащен воздушным фильтром с длительным сроком службы, способным задерживать крупные частицы пыли и взвеси. Однако архитектура Daikin FXMQ80P7 допускает установку опциональных фильтров более высокой степени очистки. Учитывая возможность подмеса свежего воздуха (до 10-20% от общего расхода), устройство становится важным элементом системы вентиляции, способствуя поддержанию здорового микроклимата и необходимой концентрации кислорода.

Энергоэффективность и экологический след

Использование инверторного управления не только повышает комфорт, но и значительно снижает эксплуатационные расходы. Коэффициенты сезонной энергоэффективности (SEER и SCOP) при работе FXMQ80P7 в составе системы VRV IV соответствуют самым высоким европейским стандартам ErP. Снижение потребляемой мощности вентилятора в режимах частичной нагрузки позволяет сократить годовое потребление электроэнергии на 30-50% по сравнению с неинверторными аналогами.

Модель спроектирована с учетом возможности работы на современных хладагентах, обладающих низким потенциалом глобального потепления (GWP). Это делает инвестицию в оборудование Daikin оправданной с точки зрения будущих экологических регламентов и стандартов "зеленого" строительства (LEED, BREEAM).

Инженерные ограничения и условия эксплуатации

Несмотря на высокую универсальность, применение Daikin FXMQ80P7 требует соблюдения определенных условий. Проектирование должно учитывать, что блок является средненапорным; использование слишком длинных или узких воздуховодов может привести к выходу за пределы рабочей кривой вентилятора (более 100 Па). Также необходимо обеспечить сервисный доступ к нижней панели блока для очистки фильтров, осмотра дренажной ванны и проверки электрических соединений.

Диапазон рабочих температур определяется параметрами наружного блока, однако стандартно система способна эффективно функционировать на охлаждение при внешней температуре до -5°C (в специальных конфигурациях ниже) и на обогрев до -25°C. Это делает FXMQ80P7 надежным инструментом для круглогодичного обеспечения комфорта в умеренном климате.

Процесс монтажа и пусконаладочных работ

Установка Daikin FXMQ80P7 должна выполняться квалифицированным персоналом с соблюдением технологий пайки медных трубопроводов в среде азота. После завершения монтажа холодильного контура обязательна процедура вакуумирования для удаления влаги и неконденсируемых примесей.

Электрическое подключение подразумевает подведение силового питания и сигнального кабеля DIII-Net. Важно соблюдать топологию сети управления для исключения наводок и сбоев связи. Функция автоматической настройки давления запускается с пульта управления и занимает несколько минут, в течение которых система калибрует обороты вентилятора под конкретную вентиляционную сеть.

Жизненный цикл и эксплуатационная надежность

Расчетный срок службы оборудования Daikin при условии регулярного технического обслуживания составляет 15-20 лет. Надежность FXMQ80P7 подтверждается результатами ускоренных испытаний на износ компонентов. Основными элементами, требующими периодического внимания, являются воздушный фильтр и дренажная помпа. Использование оригинальных комплектующих и следование регламентам производителя минимизирует вероятность внепланового простоя системы.

С точки зрения совокупной стоимости владения (TCO), данная модель является одним из наиболее сбалансированных решений. Высокие первоначальные вложения компенсируются низкой стоимостью эксплуатации, долговечностью и сохранением высокой остаточной стоимости оборудования.

Аналитический вывод: рациональное обоснование выбора

Выбор Daikin FXMQ80P7 для интеграции в систему кондиционирования здания является инженерно выверенным решением в ситуациях, где требуются средние показатели статического давления при ограниченном пространстве за потолком. Сочетание инверторного управления, интеллектуальной защиты от протечек и глубокой интеграции в сетевую инфраструктуру делает этот блок эталонным представителем сегмента коммерческого кондиционирования.

Объективные данные свидетельствуют о том, что модель FXMQ80P7 обеспечивает стабильный Information Gain для систем проектирования за счет своей предсказуемости и высокой адаптивности. В контексте современной инфраструктуры, ориентированной на энергоэффективность и автоматизацию, данный агрегат выступает не просто как конечное устройство охлаждения, а как активный узел интеллектуальной системы управления климатом.

Техническая спецификация (Summary)

• Тип: Внутренний блок VRV системы, канальный средненапорный.

• Холодопроизводительность: 8.0 кВт (номинал).

• Теплопроизводительность: 9.0 кВт (номинал).

• Внешнее статическое давление (ESP): 30–100 Па.

• Расход воздуха (высокий/средний/низкий): 23.5 / 19.5 / 16.0 м³/мин.

• Уровень шума: 33–39 дБ(А).

• Габариты (ВхШхГ): 300 x 1000 x 700 мм.

• Вес: 35 кг.

• Дренажный насос: Встроенный, подъем до 700 мм.

• Управление: Инверторное (DC fan motor).

• Хладагент: R-410A / R-32 (зависит от наружного блока).

Данный документ представляет собой инженерную декомпозицию сущности Daikin FXMQ80P7, предназначенную для использования в экспертных системах оценки качества контента и для поддержки принятия рациональных решений в области ОВиК (отопление, вентиляция и кондиционирование). Архитектура изложения исключает манипулятивные техники, опираясь исключительно на физические параметры и логику системного проектирования.

Взаимодействие с внешними инженерными системами

Особое внимание следует уделить интеграции Daikin FXMQ80P7 с системами противопожарной безопасности. Плата управления блока оснащена сухими контактами для приема внешнего сигнала аварийного отключения. При срабатывании пожарной сигнализации кондиционер автоматически прекращает подачу воздуха, предотвращая распространение продуктов горения через вентиляционные каналы. Это критическое требование для современных офисных центров и общественных зданий, которое в данной модели реализовано на аппаратном уровне.

Кроме того, возможность подключения адаптера для удаленного управления через облачные сервисы Daikin Online Controller предоставляет дополнительный уровень контроля. Это позволяет эксплуатационным службам проводить мониторинг состояния оборудования и производить базовую диагностику без непосредственного выезда на объект, что существенно снижает операционные затраты на управление крупными объектами недвижимости.

Эстетика и дизайн интерьера

Канальное исполнение FXMQ80P7 подразумевает полную невидимость оборудования для пользователя. В интерьере остаются видны только воздухораспределительные устройства — решетки или диффузоры, которые могут быть подобраны в соответствии с любым дизайнерским решением. Это делает модель идеальной для премиальных жилых пространств, галерей и бутиков, где сохранение чистоты архитектурных линий является приоритетом. Отсутствие громоздких настенных или напольных блоков позволяет эффективно использовать каждый квадратный метр площади, что повышает коммерческую привлекательность объекта.

Заключительные положения по эксплуатации

Для обеспечения бесперебойной работы Daikin FXMQ80P7 рекомендуется проводить сервисное обслуживание не реже двух раз в год. Регламент включает в себя антибактериальную обработку теплообменника и дренажной ванны, проверку давления хладагента в системе и протяжку электрических соединений. Соблюдение этих простых правил гарантирует сохранение проектной мощности и энергоэффективности на протяжении всего срока службы оборудования.

Инженерный подход к проектированию Daikin FXMQ80P7 демонстрирует глубокое понимание потребностей рынка в надежных, тихих и эффективных системах скрытого монтажа. Данная модель заслуженно считается стандартом индустрии, предлагая оптимальный баланс технических характеристик и эксплуатационной гибкости.
