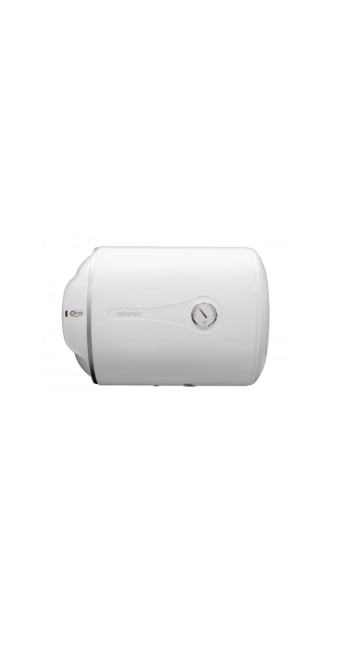

Описание Бойлер Atlantic Horizontal HM 050 D400-1-M 1500W

Инженерная спецификация и анализ интеграции: Atlantic Horizontal HM 050 D400-1-M 1500W

1. Архитектурная идентификация и класс устройства

Модель Atlantic Horizontal HM 050 D400-1-M 1500W представляет собой специализированное устройство в линейке накопительных водонагревателей, спроектированное для решения конкретных пространственно-геометрических задач. Аббревиатура «HM» (Horizontal Mount) в номенклатуре жестко детерминирует единственно возможный способ монтажа — горизонтальный, с нижним подключением коммуникаций.

Данный класс оборудования разработан для объектов, где установка классических вертикальных цилиндров невозможна из-за архитектурных ограничений: низкие потолки, наличие узких ниш, необходимость скрытого монтажа в межпотолочном пространстве или над дверными проемами. Индекс «050» указывает на номинальный объем резервуара 50 литров. В контексте инженерного планирования это решение для одного-двух пользователей, оптимизирующее полезную площадь помещения (санузла или технической комнаты) за счет использования так называемых «мертвых зон» под потолком.

Важно подчеркнуть, что данная модель не является «универсальной» (которую можно вешать и так, и эдак). Это истинно горизонтальный прибор, внутренняя архитектура которого — расположение ТЭНа, трубки забора горячей воды и подачи холодной — откалибрована именно под работу в горизонтальной плоскости. Игнорирование этого факта и попытка вертикального монтажа приведут к критическому падению производительности и выходу оборудования из строя.

2. Термодинамика горизонтального резервуара

Главный вызов при проектировании горизонтальных бойлеров — борьба с физикой смешивания воды. Чтобы принять осознанное решение о покупке, необходимо понимать, как Atlantic решает проблему стратификации температур.

Проблема зеркала смешивания

В вертикальном бойлере горячая вода скапливается вверху, холодная — внизу. Площадь соприкосновения (зеркало смешивания) равна площади сечения круга (диаметра бака) и она минимальна. В горизонтальном цилиндре, лежащем на боку, площадь соприкосновения горячего и холодного слоев огромна — она равна площади продольного сечения бака. Это создает риск того, что поступающая холодная вода будет быстро перемешиваться с нагретой, резко снижая температуру на выходе.

Инженерное решение HM

Для компенсации этого физического явления в модели HM 050 D400-1-M применена специфическая конфигурация внутренних патрубков:

1. Инжекция холодной воды: Патрубок подачи оснащен рассекателем, который направляет поток холодной воды строго вниз и вдоль дна бака, минимизируя турбулентность. Это позволяет удерживать холодный слой в нижней части цилиндра, не взбаламучивая горячий запас.

2. Забор горячей воды: Трубка забора горячей воды изогнута внутри бака таким образом, чтобы забирать воду из самой верхней точки геометрического купола цилиндра.

Благодаря этому, несмотря на горизонтальную ориентацию, прибор сохраняет корректную стратификацию (послойное распределение температур), хотя КПД выхода горячей воды у горизонтальных моделей физически всегда на 5–10% ниже, чем у вертикальных аналогов той же серии. Это плата за компактность размещения.

3. Нагревательный узел и электрическая мощность

В модели используется классическая, проверенная временем технология нагрева на базе погружного медного элемента.

Характеристики ТЭНа

Мощность нагревательного элемента составляет 1500 Вт (1.5 кВт). Это «золотой стандарт» для бытовых сетей, обеспечивающий баланс между скоростью нагрева и нагрузкой на проводку.

• Тип: «Мокрый» ТЭН (погружного типа). Нагревательная спираль находится внутри медной трубки, которая имеет непосредственный физический контакт с водой.

• Материал: Высококачественная медь, обладающая отличной теплопроводностью. Это обеспечивает быструю передачу энергии от нихромовой нити к воде.

Динамика нагрева 50 литров

Расчет времени нагрева объема 50 литров на дельту $\Delta T = 50^\circ\text{C}$ (например, с 15°C до 65°C) для мощности 1500 Вт производится по формуле:

Где $\eta$ (КПД) принимаем за 95% (учет теплопотерь корпуса).

Расчетное время составляет 100–110 минут (около 1 часа 45 минут).

В горизонтальной модели конвективные потоки от ТЭНа распределяются иначе, чем в вертикальной. Нагретая вода поднимается перпендикулярно оси цилиндра. ТЭН расположен так, чтобы прогревать весь объем, не оставляя «холодных карманов» в торцах бака.

4. Система антикоррозийной защиты O’Pro

Поскольку в модели используется медный нагревательный элемент («мокрый»), вопрос электрохимической коррозии стоит особенно остро. Медь (ТЭН) и сталь (бак) образуют гальваническую пару, где при наличии воды (электролита) возникает слабый ток, разрушающий сталь и магниевый анод.

Для нейтрализации этого процесса в серии HM применена патентованная технология O’Pro (Ohmic Protection).

Физический принцип O’Pro

В стандартных бойлерах анод электрически соединен с ТЭНом напрямую. В системе O’Pro между магниевым анодом и нагревательным элементом встроено омическое сопротивление (резистор).

• Функция: Резистор выравнивает электрические потенциалы между элементами внутри бака.

• Результат: Интенсивность паразитного гальванического тока снижается.

• Эффект: Скорость расход магниевого анода замедляется, а его защитная эффективность повышается. Инженерные тесты показывают увеличение срока службы анода до 50% по сравнению с прямым подключением.

Это решение позволяет классифицировать модель как устройство с продленным ресурсом, несмотря на использование классической технологии «мокрого» ТЭНа.

5. Защита резервуара: Эмаль и Анод

Фундаментальной основой долговечности является герметичность стального бака. В модели Atlantic Horizontal HM 050 используется комбинированная защита.

Стеклокерамическая эмаль

Внутренняя поверхность покрыта эмалью с высоким содержанием циркония. Нанесение производится электростатическим методом с последующим обжигом в печи при температуре 850°C. Цирконий модифицирует структуру кристаллической решетки эмали, придавая ей повышенную твердость и, одновременно, эластичность. В горизонтальном баке, который может испытывать неравномерные температурные расширения вдоль длинной оси, пластичность эмали критически важна для предотвращения микротрещин.

Магниевый анод

Вторым эшелоном защиты выступает сменный магниевый анод. Он «жертвует» собой, окисляясь вместо стали в местах возможных дефектов эмали. Благодаря системе O’Pro, замена анода в данной модели требуется реже, чем в стандартных аналогах — рекомендуемый интервал проверки составляет 18–24 месяца (в зависимости от жесткости воды). Расположение фланца с анодом сбоку (в торце цилиндра) обеспечивает удобный доступ для сервиса, что особенно важно при монтаже под потолком, где пространство ограничено.

6. Гидравлическая эффективность и объем

50 литров в горизонтальном исполнении требуют от пользователя понимания реальной гидравлической емкости.

Коэффициент использования

Из-за увеличенной площади смешивания (о чем сказано в разделе 2), коэффициент использования объема (V40 — объем воды при 40°C) у горизонтальных моделей чуть ниже. Если вертикальный бойлер выдает ~1.3–1.4 объема смешанной воды, то горизонтальный — около 1.2–1.25.

При нагреве до 65°C пользователь получит примерно 75–80 литров воды комфортной температуры (40°C).

Сценарий: Душ

При использовании лейки с расходом 9 л/мин, запаса воды хватит на 8–9 минут непрерывного душа.

Это достаточно для одного человека. Для двух человек необходим перерыв на догрев воды (около 30–40 минут для восстановления температуры). Использование данной модели для наполнения ванны технически невозможно (объем ванны превышает объем смешанной воды).

7. Монтаж и механическая интеграция

Горизонтальная установка накладывает специфические требования к крепежу и распределению нагрузок.

Распределение веса

Сухой вес прибора составляет около 17 кг, вес с водой — 67 кг.

В отличие от вертикального бойлера, где вектор нагрузки направлен строго вниз вдоль оси крепления, в горизонтальном варианте центр тяжести смещен относительно точек крепежа. Кронштейны испытывают нагрузку не только на срез, но и на вырыв.

• Требования к стене: Монтаж допускается только на несущие стены (бетон, кирпич).

• Анкеры: Необходимо использовать усиленные стальные анкеры диаметром 10–12 мм.

• Уровень: Строгое соблюдение горизонтального уровня критически важно. Даже минимальный перекос приведет к образованию воздушной пробки в одной из частей бака, что оголит часть ТЭНа или уменьшит эффективный объем используемой воды.

Подключение коммуникаций

Патрубки подключения находятся в нижней части корпуса (по центру). Это облегчает обвязку при размещении над стиральной машиной или в нише.

• Холодная вода (Вход): Справа (синее кольцо). Обязательна установка предохранительного клапана.

• Горячая вода (Выход): Слева (красное кольцо). Рекомендуется диэлектрическая муфта.

8. Теплоизоляция и энергосбережение

Для горизонтальной модели, подвешенной под потолком (где температура воздуха в помещении всегда выше, чем у пола), теплоизоляция работает в более благоприятных условиях, но ее качество остается приоритетом.

Изоляция выполнена из пенополиуретана (PU) высокой плотности. Материал экологически безопасен (CFC-free).

Теплопотери: В режиме ожидания при температуре воды 65°C потери составляют около 1.1–1.2 кВт·ч/сутки.

Это конкурентный показатель, означающий, что прибор эффективно удерживает тепло, не превращаясь в дополнительный отопительный прибор, греющий потолок. Плотная «рубашка» изоляции также выполняет функцию звукоизоляции, делая процесс нагрева практически бесшумным.

9. Управление и эксплуатационная логика

Модель HM 050 D400-1-M следует философии «надежной простоты».

• Внешний регулятор: Ручка термостата вынесена на боковую панель (на фланец). Это позволяет пользователю легко менять температуру без необходимости снимать крышки или использовать отвертку. В условиях потолочного монтажа это эргономически оправданное решение.

• Термометр: На фронтальной части корпуса расположен стрелочный индикатор. Как и во всех механических моделях, он показывает относительный уровень нагрева, а не точные градусы. В горизонтальном исполнении инерция термометра может быть чуть выше из-за особенностей конвекции.

• Индикация: Световой индикатор работы ТЭНа сигнализирует об активной фазе нагрева.

10. Электробезопасность

• Класс защиты IP24: Первая цифра «2» означает защиту от твердых предметов >12.5 мм (пальцы). Вторая цифра «4» — защита от брызг воды, падающих с любого направления. Это позволяет устанавливать бойлер в ванной комнате, соблюдая зонирование (обычно зона 2 и 3).

• Защита от перегрева: Термостат оснащен аварийным биметаллическим размыкателем, который обесточивает обе фазы питания при достижении критической температуры (предотвращение закипания).

11. Регламент технического обслуживания

Специфика горизонтального расположения влияет на процедуру обслуживания. Шлам и накипь оседают на нижней стенке цилиндра (вдоль всей длины).

1. Проверка анода: Раз в год (для гарантии). Благодаря боковому расположению фланца, извлечение ТЭНа и анода возможно без демонтажа самого бойлера со стены, если сбоку оставлено достаточное технологическое расстояние (обычно около 30–40 см).

2. Чистка бака: Из-за горизонтальной формы, простого слива воды недостаточно для удаления всего шлама. Рекомендуется раз в 2–3 года производить вскрытие фланца и механическую чистку внутренней полости.

3. Клапан: Ежемесячная проверка работоспособности предохранительного клапана обязательна.

12. Детальная спецификация (Data Sheet)

Для инженерной верификации проекта приводим точные параметры:

• Модель: Atlantic Horizontal HM 050 D400-1-M 1500W.

• Тип монтажа: Строго горизонтальный.

• Объем: 50 литров.

• Мощность: 1500 Вт (1.5 кВт).

• Напряжение: 230 В, 50 Гц.

• Нагревательный элемент: Медный, погружной («мокрый»).

• Защита: O’Pro (Ohmic Protection) + Магниевый анод.

• Время нагрева ($\Delta T=50^\circ\text{C}$): ~106 минут.

• Теплопотери: ~1.15 кВт·ч/24ч.

• Рабочее давление: до 8 бар.

• Патрубки: 1/2 дюйма, нержавеющая сталь.

• Габариты (ШхВхГ): Специфические для серии HM, требуют уточнения по чертежу (обычно длина больше диаметра).

• Вес: ~17 кг (пустой).

13. Экономическое резюме и сценарии (ROI)

Atlantic Horizontal HM 050 — это решение не для экономии денег на покупке, а для «экономии квадратных метров», которые стоят значительно дороже любого бойлера.

Рациональные сценарии покупки:

• Ремонт в малогабаритной квартире: Установка над унитазом или стиральной машиной, где вертикальный бак будет мешать головой или занимать полезный объем.

• Монтаж в коридоре: Горизонтальный цилиндр под потолком в коридоре практически незаметен и не съедает пространство.

• Скрытый монтаж: Установка в кухонный гарнитур или сантехнический шкаф соответствующей геометрии.

Ограничения:

• Следует понимать, что 50 литров — это объем для душа, а не для ванны.

• Если есть место для вертикальной установки, лучше выбрать вертикальную модель (она эффективнее гидравлически). Горизонтальная модель — это выбор, продиктованный архитектурной необходимостью.

В своем классе (горизонтальные модели с мокрым ТЭНом) Atlantic HM 050 D400-1-M является эталоном баланса цены и технологий. Система O’Pro компенсирует недостатки мокрого ТЭНа, а продуманная гидродинамика минимизирует потери от смешивания воды. Это надежный инженерный узел, решающий сложную пространственную задачу.
