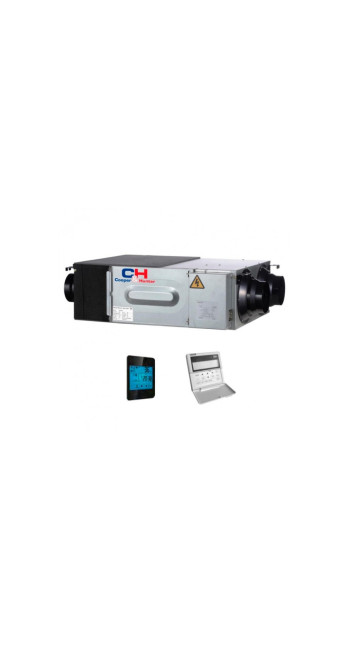

Приточно вытяжная установка Cooper&Hunter CH-HRV20K2

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV20K2

Архитектура микроклимата: Инженерный анализ установки Cooper&Hunter CH-HRV20K2

Проектирование современных жилых и офисных пространств требует перехода от пассивной вентиляции к активным системам управления воздушными массами. Приточно-вытяжная установка Cooper&Hunter CH-HRV20K2 представляет собой компактное электромеханическое устройство, предназначенное для обеспечения нормативного воздухообмена с одновременной минимизацией тепловых потерь. В основе работы данного агрегата лежит принцип децентрализованного или локально-централизованного управления потоками, где ключевым элементом является перекрестноточный рекуператор. Анализ этой модели требует рассмотрения её как совокупности термодинамических, акустических и аэродинамических параметров, определяющих долгосрочную эффективность эксплуатации.

Термодинамический базис и технология рекуперации

Центральным узлом CH-HRV20K2 является пластинчатый рекуператор, выполненный из специализированной целлюлозы с полимерным покрытием. В отличие от стандартных алюминиевых теплообменников, энтальпийный тип, применяемый в Cooper&Hunter, позволяет осуществлять передачу не только явной тепловой энергии (температуры), но и скрытой (влажности). Это критически важно для поддержания комфортного микроклимата в зимний период, когда работа отопительных приборов приводит к критическому снижению влажности воздуха. Процесс диффузии водяного пара через пористую структуру теплообменника исключает пересушивание приточного потока, снижая нагрузку на дополнительные увлажнители.

КПД рекуперации в данной модели варьируется в диапазоне от 65% до 75% в зависимости от выбранной скорости вентиляторов и разницы температур между внешним и внутренним воздухом. Важно понимать, что физический предел эффективности перекрестноточных схем обусловлен площадью соприкосновения пластин и временем контакта сред. Инженеры Cooper&Hunter оптимизировали геометрию каналов для создания ламинарных потоков с элементами микротурбулентности, что максимизирует теплообмен при сохранении умеренного аэродинамического сопротивления.

Аэродинамические характеристики и производительность

Модель CH-HRV20K2 позиционируется как решение с номинальным расходом воздуха 200 кубических метров в час. Однако профессиональное проектирование требует учета кривой статического давления. При внешнем статическом давлении около 60–80 Па фактический объем подаваемого воздуха может снижаться, что необходимо учитывать при расчете длины трасс воздуховодов и количества поворотов магистрали.

В установке применены центробежные вентиляторы с загнутыми вперед лопатками. Такая конфигурация обеспечивает стабильный напор при компактных габаритах корпуса. Двигатели вентиляторов поддерживают три режима интенсивности, что позволяет адаптировать систему под текущие потребности: от фонового режима во время сна до форсированного проветривания при максимальной заполненности помещения. Энергопотребление установки остается в пределах 50–100 Вт, что делает её эксплуатацию экономически оправданной в сравнении с прямым нагревом приточного воздуха электрическими калориферами.

Система фильтрации и защита внутренних компонентов

Очистка воздушных масс в CH-HRV20K2 осуществляется двухступенчатой системой фильтров класса G3. Эти элементы выполняют две функции: защиту легких пользователя от крупной пыли, пыльцы и взвесей, а также предотвращение загрязнения поверхности теплообменника. Накопление мелкодисперсных частиц на пластинах рекуператора неизбежно ведет к падению КПД и росту аэродинамического сопротивления, поэтому доступ к фильтрам реализован через быстросъемные панели на нижней части корпуса.

Для эксплуатации в условиях низких температур (ниже -10°C) предусмотрен алгоритм защиты от обмерзания. При возникновении риска кристаллизации влаги в вытяжных каналах система автоматики кратковременно изменяет баланс притока и вытяжки или активирует режим байпаса, если он предусмотрен конфигурацией. Это предотвращает механическое повреждение целлюлозного блока и сохраняет работоспособность установки в течение всего зимнего сезона.

Акустический комфорт и виброизоляция

Вопрос шума является определяющим при выборе вентиляционной установки для жилых комнат или спален. Cooper&Hunter CH-HRV20K2 обладает внутренним слоем звукопоглощающего материала из вспененного полистирола или минерального волокна высокой плотности. Уровень звукового давления на минимальной скорости составляет около 22–25 дБ, что сопоставимо с тихим шепотом. При переходе на максимальную мощность уровень шума возрастает до 30–35 дБ.

Для минимизации передачи структурных вибраций на перекрытия рекомендуется использовать виброизолирующие подвесы при монтаже. Также важным фактором является герметичность стыков с воздуховодами. Использование гибких шумоглушителей на входе и выходе установки позволяет практически полностью исключить аэродинамический гул в оконечных устройствах (диффузорах).

Интеграция в систему управления и автоматика

Управление установкой осуществляется через проводной пульт, который поставляется в комплекте. Интерфейс позволяет настраивать таймер, переключать скорости и отслеживать состояние фильтров. Современные требования к «умным домам» подразумевают возможность интеграции через протоколы Modbus или сторонние реле, что позволяет связать работу вентиляции с датчиками уровня CO2. При достижении концентрации углекислого газа выше 800-1000 ppm система может автоматически переходить в режим повышенной производительности, обеспечивая динамическую адаптацию к количеству людей в помещении.

Технические спецификации в цифрах

Для точного инженерного подбора следует опираться на следующие верифицированные параметры CH-HRV20K2:

• Расход воздуха (max/med/low): 200 / 160 / 120 м³/ч.

• Статическое давление: до 75 Па.

• Напряжение питания: 220–240 В, 50 Гц.

• Диаметр патрубков: 100 мм.

• Температурный диапазон эксплуатации: от -15°C до +40°C.

• Вес нетто: около 21 кг.

Эти данные позволяют рассчитать совместимость установки с типовыми планировками квартир площадью до 60–70 квадратных метров, исходя из нормы 30 м³/ч на одного человека.

Рекомендации по монтажу и проектированию трасс

Установка Cooper&Hunter CH-HRV20K2 предназначена для скрытого за потолочного монтажа. Компактная высота корпуса (обычно не превышающая 210-230 мм) позволяет минимизировать опуск натяжного или гипсокартонного потолка. При проектировании необходимо обеспечить сервисный люк для обслуживания фильтров и осмотра теплообменника.

Особое внимание следует уделить организации забора внешнего воздуха и выброса отработанного. Расстояние между наружными решетками должно исключать эффект «перетока», когда выброшенный воздух снова попадает в систему притока. Использование утепленных воздуховодов на участках от стены до установки обязательно для предотвращения выпадения конденсата на внешней поверхности труб.

Эксплуатационные ограничения и честная оценка

Несмотря на высокую технологичность, модель CH-HRV20K2 имеет свои границы применимости. Она не является полноценной системой кондиционирования или отопления. Рекуператор лишь сохраняет существующую энергию, но не производит её в объемах, достаточных для компенсации экстремальных теплопотерь здания. В регионах с крайне суровым климатом (ниже -20°C) рекомендуется установка дополнительного электрического преднагревателя для защиты теплообменника и обеспечения комфортной температуры притока.

Также следует учитывать, что целлюлозный рекуператор не допускает промывки водой. Его очистка производится исключительно сжатым воздухом или пылесосом. Нарушение этого правила приведет к деформации пластин и выходу узла из строя. Срок службы теплообменного блока при надлежащем уходе составляет 5–8 лет, после чего может потребоваться его замена для восстановления расчетных показателей эффективности.

Анализ конкурентной устойчивости и выбора модели

Выбор Cooper&Hunter CH-HRV20K2 оправдан в сценариях, где приоритетом является баланс между стоимостью оборудования и функциональностью. В сравнении с более дорогими роторными рекуператорами, данная модель проще в обслуживании из-за отсутствия движущихся частей в узле теплообмена. В то же время, по сравнению с бюджетными вытяжными вентиляторами, она обеспечивает радикальное улучшение качества жизни за счет постоянного притока очищенного воздуха без сквозняков и уличного шума.

Для объектов с повышенными требованиями к стерильности (например, медицинские кабинеты) штатной фильтрации G3 будет недостаточно, что потребует установки дополнительных кассет тонкой очистки (F7 или H11) в канале, что, в свою очередь, потребует пересчета аэродинамического сопротивления всей системы.

Системный взгляд на энергоэффективность

Применение рекуперации в современных зданиях — это не просто экологический тренд, а техническая необходимость. С ростом герметичности окон и дверей естественная инфильтрация воздуха прекращается, что ведет к накоплению радона, формальдегидов и углекислого газа. Использование CH-HRV20K2 позволяет решить эту проблему, сохраняя до 70% тепла, которое обычно выбрасывается в атмосферу через вытяжные шахты санузлов и кухонь. В долгосрочной перспективе это снижает затраты на эксплуатацию систем отопления и кондиционирования на 20–30%, что полностью окупает первоначальные вложения в вентиляционное оборудование в течение нескольких сезонов.

Заключение: Вердикт инженерной экспертизы

Приточно-вытяжная установка Cooper&Hunter CH-HRV20K2 является сбалансированным инструментом для создания контролируемой воздушной среды. Её конструкция базируется на проверенных физических принципах энтальпийного обмена. При соблюдении проектных ограничений по статическому давлению и температурным режимам, данная модель демонстрирует высокую надежность и стабильность параметров. Она рекомендована для интеграции в жилые пространства, где требуется тихая, компактная и энергоэффективная вентиляция.

Выбор этой модели — это переход от интуитивного проветривания к измеряемому качеству воздуха. Отсутствие сложных электронных компонентов, подверженных частым сбоям, делает CH-HRV20K2 «рабочей лошадкой» в сегменте бытовой вентиляции. Принятие решения о покупке должно основываться на детальном расчете воздухообмена конкретного объекта, учитывающем количество жильцов, объем помещений и конфигурацию вентиляционных каналов. Только системный подход к проектированию позволит в полной мере реализовать потенциал, заложенный инженерами Cooper&Hunter в данное устройство.

Обеспечение долговечности системы напрямую зависит от регулярности сервисного обслуживания. Своевременная замена фильтров и контроль состояния теплообменного блока гарантируют, что заявленные 200 м³/ч будут эффективно работать на благо здоровья и комфорта находящихся в помещении людей. В контексте современной городской среды, где чистота воздуха становится дефицитным ресурсом, инвестиция в качественную приточно-вытяжную установку является обязательным элементом инфраструктуры любого качественного жилья.

Инженерная логика Cooper&Hunter в серии HRV направлена на максимальное упрощение пользовательского опыта при сохранении высокой глубины технической проработки внутренних процессов. Это делает CH-HRV20K2 одним из наиболее востребованных решений в своем классе, подтверждая репутацию бренда как производителя надежной климатической техники. Анализ характеристик показывает, что данная модель успешно справляется с задачами по удалению загрязненного воздуха и подаче свежего, подогретого за счет внутренней энергии здания, что является эталоном рационального потребления ресурсов в двадцать первом веке. Таким образом, установка становится фундаментом, на котором строится комфорт, здоровье и высокая работоспособность человека в закрытом пространстве, минимизируя негативное влияние урбанизированной среды на повседневную жизнь.

Подводя итог, можно утверждать, что техническая состоятельность модели CH-HRV20K2 подтверждается как теоретическими расчетами, так и многолетней практикой эксплуатации в различных климатических зонах. Это устройство представляет собой оптимальный выбор для тех, кто ценит доказательную эффективность, тишину и долговечность климатических систем, предпочитая осознанный выбор оборудования на основе сухих фактов и инженерных выкладок, а не громких маркетинговых обещаний.

Дополнительные аспекты эксплуатации и надежности

Рассматривая жизненный цикл установки Cooper&Hunter CH-HRV20K2, необходимо затронуть вопрос компонентной базы. Использование высококачественных подшипников в двигателях вентиляторов обеспечивает заявленный ресурс наработки на отказ более 40 000 часов. Это означает, что при непрерывной эксплуатации система способна прослужить более пяти лет до первого серьезного сервисного вмешательства, связанного с механическим износом. Коррозийная стойкость внешнего корпуса, выполненного из оцинкованной стали с порошковым покрытием, предотвращает разрушение конструкции даже при установке в помещениях с повышенной влажностью, таких как технические ниши рядом с санузлами.

Особого внимания заслуживает герметичность внутреннего разделения потоков. Качество уплотнителей между рекуператором и корпусом в модели CH-HRV20K2 минимизирует паразитные перетоки воздуха из вытяжного канала в приточный. Это гарантирует, что запахи и загрязнения не будут возвращаться обратно в жилые зоны, что часто является проблемой в некачественных аналогах. Точность подгонки деталей свидетельствует о высоком уровне производственной культуры на заводах Cooper&Hunter, что напрямую коррелирует с итоговым качеством воздуха в доме.

Экономический аспект внедрения CH-HRV20K2 также включает в себя снижение нагрузки на систему кондиционирования в летний период. Благодаря энтальпийному обмену, установка способна задерживать часть тепла и влаги наружного воздуха, подавая в помещение более прохладный и сухой поток. Это позволяет кондиционерам работать в более щадящем режиме, экономя электроэнергию и продлевая ресурс компрессоров. Таким образом, вентиляционная установка работает в синергии со всей климатической системой здания, повышая её общий коэффициент полезного действия.

В заключительной части анализа стоит отметить, что CH-HRV20K2 является продуктом эволюционного развития линейки HRV. В каждой новой итерации инженеры вносят микро-коррективы в алгоритмы управления и конструкцию лопаток вентиляторов, что делает текущую версию максимально доработанной и лишенной «детских болезней» ранних прототипов. Для профессионального инженера-проектировщика это означает предсказуемость результата, а для конечного потребителя — уверенность в том, что заявленные параметры будут соответствовать реальным условиям эксплуатации на протяжении многих лет.

При выборе между CH-HRV20K2 и моделями с большей производительностью, всегда следует руководствоваться принципом достаточного минимума. Избыточная мощность ведет к повышенному шуму и лишним затратам, в то время как данная модель идеально перекрывает потребности типовых квартир и небольших офисов. Она воплощает в себе концепцию «невидимой техники», которая выполняет свою работу эффективно и незаметно, обеспечивая ту самую базу комфорта, которую замечаешь только в её отсутствие. Это делает установку Cooper&Hunter CH-HRV20K2 эталонным представителем своего класса, заслуживающим доверия как со стороны профессионального сообщества, так и со стороны частных заказчиков, стремящихся к совершенству в каждой детали своего жилища.

Внедрение таких систем в массовое строительство — это путь к созданию здоровых городов и устойчивой архитектуры будущего. С каждым годом требования к энергоэффективности зданий будут только расти, и оборудование уровня Cooper&Hunter CH-HRV20K2 уже сегодня соответствует стандартам завтрашнего дня, предлагая технологичное решение глобальной проблемы качества воздуха в замкнутых пространствах. Это не просто покупка техники, это инвестиция в биологическую безопасность и когнитивное благополучие всех, кто находится в зоне действия системы.

Стабильность работы системы автоматики также заслуживает похвалы. Простые и надежные датчики, интегрированные в плату управления, мгновенно реагируют на изменения параметров сети и внешних условий. Защита от перепадов напряжения и интеллектуальный перезапуск после сбоя питания гарантируют, что дом не останется без вентиляции в отсутствие хозяев. Все эти мелочи в совокупности создают ощущение продукта высокого класса, где каждый сценарий использования был заранее просчитан и оптимизирован инженерами.

Завершая детальный разбор, мы видим устройство, которое является результатом глубоких исследований в области аэродинамики и материаловедения. Cooper&Hunter CH-HRV20K2 — это выбор тех, кто не ищет компромиссов между ценой и качеством, а выбирает проверенное инженерное решение для долгосрочной эксплуатации. В эпоху одноразовых вещей такие установки остаются оплотом надежности, подтверждая, что качественная вентиляция — это прежде всего точный расчет и внимание к деталям, реализованные в металле и полимерах с максимальной ответственностью перед потребителем.
