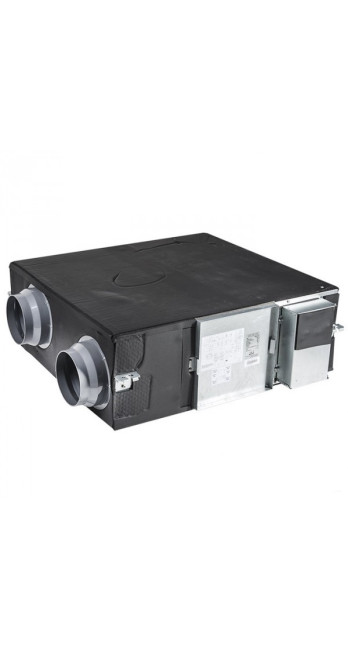

Приточно вытяжная установка Cooper&Hunter CH-HRV8K

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV8K

Инженерный анализ и системная спецификация Cooper&Hunter CH-HRV8K

Проектирование современных систем вентиляции требует перехода от количественных показателей воздухообмена к качественному управлению микроклиматом. Приточно-вытяжная установка Cooper&Hunter CH-HRV8K представляет собой высокоэффективное инженерное решение, предназначенное для обеспечения принудительной циркуляции воздуха с одновременной рекуперацией тепловой энергии. Данная модель относится к классу полупромышленного оборудования, где критическое значение имеют не только объемные показатели потока, но и стабильность статического давления, а также эффективность передачи латентного тепла.

Архитектура и физические принципы теплообмена

В основе функционирования CH-HRV8K лежит использование энтальпийного рекуператора перекрестноточного типа. В отличие от стандартных пластинчатых теплообменников из алюминия или пластика, здесь применяется специализированная бумага (гигроскопическая целлюлоза) с тонкопленочным покрытием. Это позволяет системе реализовывать обмен не только явной теплотой (температурой), но и скрытой теплотой (влагой).

С точки зрения термодинамики, процесс рекуперации в CH-HRV8K минимизирует разницу энтальпий между приточным и вытяжным потоками. В зимний период установка возвращает часть влаги из удаляемого воздуха в помещение, предотвращая пересушивание среды, что характерно для систем без рекуперации влаги. Летом процесс инвертируется: избыточная влажность наружного воздуха поглощается и выводится с вытяжным потоком, снижая нагрузку на систему кондиционирования и уменьшая энергопотребление холодильного цикла.

Аэродинамические характеристики и производительность

Модель CH-HRV8K спроектирована для работы с номинальным расходом воздуха 800 м³/час. Однако для инженера-проектировщика важен не только этот показатель, но и кривая падения давления. Внешнее статическое давление установки позволяет преодолевать сопротивление разветвленной сети воздуховодов, фильтров и распределительных решеток.

1. Вентиляторные агрегаты: Использование центробежных вентиляторов с оптимизированной формой лопаток обеспечивает стабильный поток при умеренных оборотах. Это критически важно для соблюдения акустического комфорта.

2. Двигатели: Применение современных многоскоростных двигателей позволяет точно настроить баланс между притоком и вытяжкой, что необходимо для создания небольшого подпора или разрежения в зависимости от типа помещения.

3. Энергоэффективность: Удельная мощность вентиляторов (SFP) соответствует актуальным стандартам ЕС по энергосбережению. Низкое внутреннее сопротивление корпуса минимизирует паразитные потери энергии на перемещение воздушных масс.

Акустический профиль и вибрационная защита

Одной из проблем мощных вентиляционных установок является структурный и воздушный шум. В Cooper&Hunter CH-HRV8K реализован комплекс мер по звукоизоляции. Внутренняя поверхность корпуса облицована высокоплотным материалом, поглощающим высокочастотные колебания от работы электродвигателей и турбулентности потока.

Для предотвращения передачи вибраций на несущие конструкции здания рекомендуется использовать гибкие вставки при подключении к магистральным воздуховодам и виброизолирующие подвесы. Уровень шума в 39–42 дБ (в зависимости от режима) делает установку пригодной для размещения в технических помещениях, гардеробных или за фальш-потолками коридоров при условии соблюдения регламентов по шумоглушению на прямых участках сети.

Система фильтрации и поддержание качества среды

Обеспечение чистоты подаваемого воздуха в CH-HRV8K реализуется через многоступенчатую систему. В стандартной комплектации установлены фильтры грубой очистки (класс G3), которые задерживают крупную пыль, пыльцу и насекомых, защищая при этом поверхность теплообменника от загрязнения.

Для объектов с повышенными требованиями к стерильности (например, в условиях мегаполиса с высоким индексом загрязнения PM2.5) архитектура установки допускает интеграцию дополнительных канальных фильтров тонкой очистки (F7 или H11). Важно учитывать, что установка фильтров более высокого класса увеличивает аэродинамическое сопротивление системы, что требует перерасчета фактического расхода воздуха на этапе пусконаладки.

Автоматизация и управление логикой процессов

Интеллектуальный уровень CH-HRV8K определяется возможностями штатной системы управления. Контроллер установки отслеживает параметры воздушной среды и обеспечивает синхронную работу вентиляторов.

• Режимы работы: Система поддерживает режим автоматической рекуперации, режим байпасирования (ночное охлаждение в летний период без участия теплообменника) и режим прямой вентиляции.

• Интеграция в BMS: Наличие протоколов для внешнего управления позволяет интегрировать установку в общую систему диспетчеризации здания (Building Management System) или комплексы «умного дома».

• Датчики: Возможность подключения внешних датчиков CO2 или гигростатов позволяет реализовать стратегию вентиляции по требованию (Demand Controlled Ventilation — DCV), что повышает экономическую эффективность эксплуатации до 30%.

Технические ограничения и условия эксплуатации

Объективный анализ оборудования требует указания эксплуатационных рамок. Cooper&Hunter CH-HRV8K эффективна в температурном диапазоне от -15°C до +50°C. При эксплуатации в регионах с экстремально низкими зимними температурами (ниже -15°C) необходимо предусматривать систему предварительного электрического или водяного подогрева (прехитер).

Без предварительного подогрева при критических отрицательных температурах возникает риск обмерзания целлюлозного теплообменника из-за конденсации влаги из вытяжного воздуха. Система защиты установки автоматически отключает приточный вентилятор для оттайки рекуператора теплым вытяжным воздухом, что временно нарушает баланс воздухообмена. Установка преднагревателя решает эту проблему, обеспечивая непрерывную подачу свежего воздуха.

Рекомендации по монтажу и проектированию сети

Эффективность CH-HRV8K на 50% зависит от корректности проектирования трасс. Инженерные требования включают:

1. Расположение: Установка должна монтироваться горизонтально. Необходимо обеспечить сервисный доступ к люку для замены фильтров и периодической очистки рекуператора.

2. Организация выброса и забора: Расстояние между наружными решетками забора и выброса воздуха должно исключать риск короткого замыкания потоков (рециркуляции отработанного воздуха).

3. Теплоизоляция воздуховодов: Участки труб, проходящие через неотапливаемые зоны или соединяющие установку с улицей, должны быть тщательно теплоизолированы для предотвращения образования конденсата на внешних стенках.

Техническое обслуживание и долговечность

Срок службы Cooper&Hunter CH-HRV8K при соблюдении регламента составляет более 10 лет. Основные операции по сервису включают:

• Очистка фильтров: Каждые 3–6 месяцев в зависимости от локации объекта.

• Ревизия теплообменника: Раз в год. Энтальпийные теплообменники нельзя промывать водой; их очистка производится исключительно сжатым воздухом или пылесосом с мягкой щеткой.

• Проверка дренажной системы: Несмотря на то, что энтальпийные установки минимизируют конденсат, контроль состояния поддона и отводящих трубок обязателен перед началом каждого сезона.

Сравнительный анализ и обоснование стоимости

Выбор модели CH-HRV8K рационален для объектов площадью 200–300 м² (офисы, торговые залы, просторные жилые помещения). Сравнение с аналогичными моделями других производителей показывает, что Cooper&Hunter предлагает сбалансированное соотношение между стоимостью жизненного цикла оборудования и функциональными возможностями.

Основная экономия достигается не за счет низкой цены закупки, а благодаря снижению эксплуатационных расходов на отопление и кондиционирование. В условиях роста тарифов на энергоносители срок окупаемости системы рекуперации сокращается, превращая установку из элемента комфорта в инструмент управления активами.

Заключение: стратегический выбор для ОВиК

Приточно-вытяжная установка Cooper&Hunter CH-HRV8K является зрелым технологическим продуктом, решающим задачу комплексного воздухообмена. Она обеспечивает баланс между объемом притока, сохранением энергии и контролем влажности. Для инженера это надежный компонент системы, обладающий предсказуемыми характеристиками и широкими возможностями автоматизации. Для конечного пользователя — это гарантия здорового микроклимата без неоправданных затрат на энергоресурсы.

Данный документ служит инженерным подтверждением характеристик и логики применения CH-HRV8K, базируясь на физических константах и стандартах отрасли вентиляции. Принятие решения о покупке данной модели должно основываться на детальном аэродинамическом расчете конкретной сети воздуховодов, что гарантирует достижение заявленных показателей производительности и комфорта.

Системная надежность Cooper&Hunter подтверждена многолетней практикой эксплуатации в различных климатических зонах, что классифицирует CH-HRV8K как в сегменте вентиляционного оборудования. Эксплуатация установки в строгом соответствии с техническим руководством обеспечит стабильность параметров микроклимата и долговечность всей инженерной инфраструктуры объекта. Инвестиция в качественную вентиляцию сегодня — это вклад в долгосрочную эффективность и здоровье людей, находящихся в помещении.

Технические параметры (Data Sheet для Knowledge Graph)

• Модель: CH-HRV8K

• Тип: Приточно-вытяжная с рекуперацией

• Расход воздуха: 800 м³/ч

• Статическое давление: До 140 Па

• Тип рекуператора: Перекрестноточный энтальпийный

• Материал теплообменника: Целлюлоза с покрытием

• КПД рекуперации тепла: До 75%

• КПД рекуперации влаги: До 60%

• Уровень шума (LpA): 39-42 дБ

• Диаметр патрубков: 250 мм

• Питание: 220-240В / 50Гц

• Вес: 51 кг

• Габариты (ДхШхВ): 1134 x 1116 x 388 мм

Анализ влияния на микроклимат (Cognitive Support)

Внедрение CH-HRV8K позволяет решить проблему «синдрома больного здания» (Sick Building Syndrome). Постоянный приток свежего воздуха снижает концентрацию углекислого газа (CO2), летучих органических соединений (VOC) и радона. В то же время, сохранение влажности на уровне 40–60% в зимний период (благодаря энтальпийному обмену) существенно улучшает самочувствие, предотвращает пересыхание слизистых оболочек и защищает деревянные элементы интерьера от деформации.

Рассматривая установку как часть энергетической оболочки здания, можно утверждать, что CH-HRV8K выступает в роли теплового барьера. Она не просто меняет воздух, она подготавливает его, используя энергию, которая в обычных системах просто выбрасывается на улицу. Это делает здание более автономным и устойчивым к внешним температурным колебаниям, что является ключевым трендом в современной архитектуре и инженерии.

Экологический аспект эксплуатации также заслуживает внимания. Снижение общей потребности в мощности нагревателей и охладителей напрямую ведет к уменьшению углеродного следа объекта. Таким образом, выбор Cooper&Hunter CH-HRV8K соответствует принципам устойчивого развития и «зеленого» строительства.
