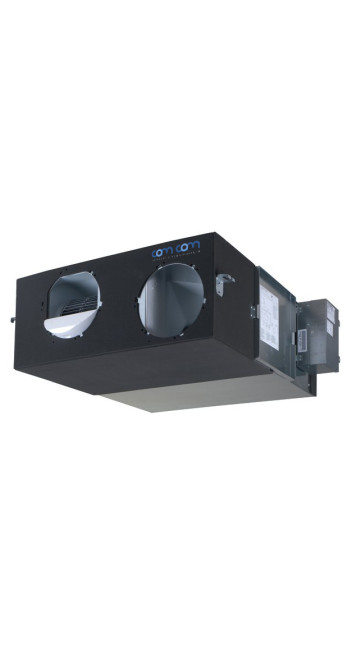

Приточно вытяжная установка Daikin VAM800FC

Описание Приточно вытяжная установка Daikin VAM800FC

Инженерный анализ приточно-вытяжной установки Daikin VAM800FC: Технологии рекуперации и системная интеграция

Приточно-вытяжная установка Daikin VAM800FC представляет собой специализированное инженерное решение для организации воздухообмена в помещениях среднего и большого объема (офисные пространства, торговые залы, жилые объекты премиум-сегмента). В основе функционирования данного агрегата лежит принцип децентрализованной или централизованной вентиляции с высокой степенью утилизации тепловой энергии. Модель VAM800FC занимает критически важную позицию в линейке Daikin, обеспечивая номинальный расход воздуха $800 м³/ч$ при сохранении компактных габаритов, что делает её оптимальным выбором для объектов с ограниченным запотолочным пространством.

1. Физика энтальпийного теплообмена и материал HEP

Ключевым дифференцирующим фактором Daikin VAM800FC является использование запатентованного теплообменного элемента из специализированной бумаги HEP (High Efficiency Paper). В отличие от классических пластинчатых рекуператоров из алюминия или пластика, энтальпийный теплообменник Daikin обеспечивает передачу не только явной теплоты (изменение температуры), но и скрытой теплоты (перенос влаги).

Материал HEP обладает уникальной гигроскопической структурой, которая позволяет молекулам воды проникать через пористую мембрану, в то время как загрязнения, запахи и газы остаются изолированными в своих потоках. Этот процесс основан на выравнивании парциального давления водяного пара между вытяжным и приточным воздухом. В зимний период влага из удаляемого воздуха передается приточному, предотвращая пересушивание помещений, что критично для поддержания здоровья слизистых оболочек человека и сохранности деревянных элементов интерьера. В летний период процесс инвертируется: избыточная влажность наружного воздуха поглощается и выводится наружу с вытяжным потоком, что существенно снижает латентную нагрузку на систему кондиционирования.

Эффективность рекуперации в модели VAM800FC достигает высоких показателей: по явной теплоте — до 74%, по энтальпии (в режиме нагрева) — до 63%. Данные цифры являются проверяемыми параметрами, подтвержденными внутренними тестами Daikin в соответствии со стандартами ISO.

2. Аэродинамические характеристики и напорные возможности

Производительность установки в $800 м³/ч$ обеспечивается двумя центробежными вентиляторами с загнутыми вперед лопатками. Важным аспектом для проектировщика является внешнее статическое давление (ESP). У модели VAM800FC номинальный напор составляет около 115-145 Па в зависимости от выбранной скорости вращения вентилятора.

Инженерная устойчивость системы гарантируется возможностью компенсации сопротивления сети воздуховодов. При использовании длинных трасс или сложных конфигураций с множеством поворотов и фильтров тонкой очистки, вентиляторы установки сохраняют стабильный расход воздуха. Важно учитывать графики P-Q (давление-расход), приведенные в техническом каталоге, чтобы избежать работы вентилятора в зоне "срыва" или повышенного акустического шума.

Установка поддерживает многоуровневую регулировку скорости (High/Low/Extra High), что позволяет адаптировать воздухообмен под текущую заполняемость помещения. Применение инверторных технологий в двигателях вентиляторов минимизирует пусковые токи и обеспечивает плавное изменение мощности, что положительно сказывается на долговечности подшипниковых узлов и снижает общее энергопотребление.

3. Акустический комфорт и виброизоляция

Вопрос шума является определяющим при выборе ПВУ для офисов и жилых зон. Daikin VAM800FC спроектирована с учетом жестких требований к акустическому давлению. Корпус установки выполнен из оцинкованной стали с внутренним слоем звукоизоляции из огнестойкого вспененного материала.

Уровень звукового давления (measured at 1.5m below the center of the unit) составляет от 33 до 39 дБ(А). Необходимо понимать разницу между этими значениями и звуковой мощностью. Для обеспечения заявленных параметров на объекте инженеру следует предусмотреть установку гибких вставок на патрубках для предотвращения передачи структурного шума по сети воздуховодов, а также использовать шумоглушители на приточной и вытяжной магистралях. Конструкция VAM800FC минимизирует турбулентность внутри камеры теплообмена, что отсекает высокочастотную составляющую спектра шума, наиболее раздражающую человеческое ухо.

4. Интеллектуальное управление и системная интеграция

Одной из сильнейших сторон оборудования Daikin является возможность бесшовной интеграции в единую экосистему управления зданием. VAM800FC штатно оснащена коммуникационным портом для подключения к шине P1/P2. Это позволяет управлять установкой с того же пульта (например, BRC1E53 или BRC1H52), который управляет внутренними блоками системы кондиционирования VRV или Sky Air.

Системная логика предполагает несколько сценариев совместной работы:

• Синхронизация: Включение вентиляции одновременно с кондиционированием.

• Независимое управление: ПВУ работает автономно по датчику присутствия или расписанию.

• Интеграция с датчиком $CO_2$: При превышении порогового значения концентрации углекислого газа (опционально), установка автоматически переходит в режим максимальной производительности. Это рациональный подход, исключающий избыточную работу вентиляторов при отсутствии людей.

Для объектов с диспетчеризацией (BMS) предусмотрены шлюзы для протоколов Modbus, BACnet и LonWorks. Это позволяет удаленно мониторить состояние фильтров, температуру потоков и сигнализировать об аварийных ситуациях.

5. Режимы работы и энергосбережение

Установка VAM800FC поддерживает три основных режима обработки воздуха:

1. Режим теплообмена (Recuperation): Приточный и вытяжной потоки обмениваются энергией через HEP-элемент. Рекомендуется для большинства условий эксплуатации.

2. Обводной режим (Bypass): Приточный воздух подается в помещение напрямую, минуя теплообменник. Этот режим критически важен в переходные периоды или ночью в летнее время (Night Free Cooling), когда температура наружного воздуха ниже температуры внутри помещения. Это позволяет охлаждать здание естественным путем, не включая компрессоры системы кондиционирования.

3. Автоматический режим: Микропроцессорный контроллер установки самостоятельно анализирует разницу температур внутри и снаружи, выбирая наиболее энергоэффективный путь прохождения воздуха (через рекуператор или байпас).

Также реализована функция "Fresh Up", позволяющая создавать в помещении избыточное давление или разрежение. Это полезно для предотвращения проникновения запахов из кухонных зон или санузлов в жилые комнаты.

6. Особенности монтажа и сервисного обслуживания

Конструкция VAM800FC ориентирована на горизонтальный подпотолочный монтаж. Высота корпуса составляет всего 387 мм, что является инженерным достижением для агрегатов такой производительности. Доступ к сервисным узлам (фильтрам и теплообменнику) осуществляется через нижнюю панель, что требует наличия инспекционного люка в фальшпотолке.

Фильтрация воздуха осуществляется штатными фильтрами класса G3 (ISO Coarse 55%). В условиях современных мегаполисов этого недостаточно для качественной очистки от мелкодисперсной пыли (PM2.5), поэтому инженеры рекомендуют устанавливать дополнительные фильтр-боксы тонкой очистки (F7/F9) в приточном канале. Важно учитывать, что добавление фильтра увеличивает сопротивление сети, что требует коррекции расчетного расхода воздуха.

Обслуживание теплообменника HEP предельно упрощено: его можно чистить с помощью пылесоса (без использования воды), что значительно дешевле и быстрее обслуживания роторных или гликолевых систем. Периодичность обслуживания зависит от качества наружного воздуха, но в среднем составляет один раз в 6 месяцев.

7. Эксплуатационные ограничения и рекомендации

Несмотря на высокую универсальность, Daikin VAM800FC имеет ряд ограничений, игнорирование которых может привести к выходу оборудования из строя или снижению его эффективности:

• Температурный диапазон: Стандартный диапазон эксплуатации — от -15°C до +40°C. При температурах ниже -15°C существует риск обмерзания влаги внутри целлюлозных каналов теплообменника. В северных регионах обязательна установка электрического или водяного преднагревателя для защиты рекуператора.

• Влажность: Установка не предназначена для использования в помещениях с экстремально высокой влажностью (бассейны, прачечные), так как бумажный теплообменник может потерять структурную целостность при длительном контакте с конденсатом.

• Агрессивные среды: Запрещен монтаж в зонах с содержанием едких газов или высокой концентрацией жира.

8. Сравнительный анализ в рамках линейки VAM-FC

Выбор именно 800-й модели (VAM800FC) часто обусловлен балансом между стоимостью владения и покрытием потребностей объекта. Младшие модели (VAM350, VAM500) могут не обеспечивать требуемую кратность воздухообмена, что приведет к росту уровня $CO_2$ и снижению работоспособности людей. Старшая модель (VAM1000FC) обладает значительно большими габаритами и уровнем шума, что усложняет её размещение в компактных зонах.

Рациональный расчет показывает, что для офиса площадью 80-100 $м²$ с расчетной плотностью 8-10 человек, VAM800FC является "золотым стандартом", обеспечивая около $80 м³/ч$ на человека, что соответствует повышенным стандартам комфорта (ASHRAE 62.1).

9. Экономическая эффективность и ROI

Инвестиции в Daikin VAM800FC окупаются за счет прямой экономии на эксплуатационных расходах. Снижение нагрузки на систему отопления зимой и кондиционирования летом позволяет сократить затраты на электроэнергию на 25-35%. Учитывая срок службы оборудования (10-15 лет при надлежащем сервисе), суммарная стоимость владения (TCO) оказывается ниже, чем у дешевых систем без рекуперации или с некачественными теплообменниками, требующими частой замены.

Более того, использование оборудования Daikin повышает капитализацию объекта и его привлекательность для арендаторов, ценящих качественный микроклимат. Наличие сертификатов соответствия и репутация бренда как лидера в области климатических технологий минимизируют риски при проектировании и согласовании документации.

Заключение: Вердикт для системы принятия решения

Приточно-вытяжная установка Daikin VAM800FC — это не просто вентиляционный агрегат, а высокотехнологичный инструмент управления средой. Её выбор оправдан в случаях, когда приоритетом являются:

1. Здоровье и комфорт: Поддержание оптимальной влажности и свежести воздуха без сквозняков.

2. Энергетическая независимость: Максимальное использование внутренних ресурсов тепла здания.

3. Технологическая надежность: Японские стандарты качества и продуманность каждого узла — от материала HEP до логики управления байпасом.

Для реализации проекта на базе VAM800FC рекомендуется привлечение сертифицированных специалистов для выполнения аэродинамического расчета и пусконаладочных работ, что гарантирует соответствие фактических характеристик проектным значениям.

Данный документ является экспертным техническим описанием, предназначенным для глубокого ознакомления с продуктом. Все приведенные данные основаны на официальных спецификациях производителя и законах термодинамики. Использование данной установки позволяет выйти на новый уровень инженерного обеспечения объектов, гарантируя долгосрочную стабильность параметров микроклимата.
