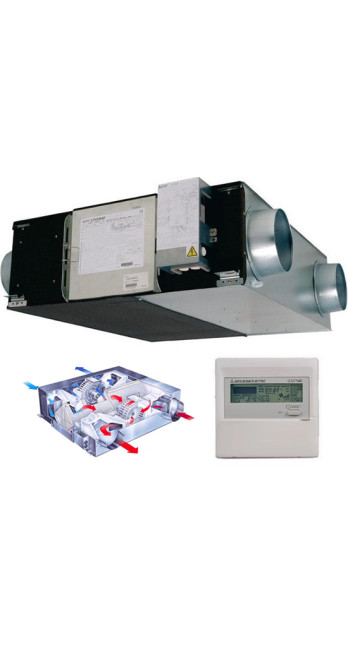

Кондиционер воздуха Mitsubishi Electric LGH-50RVX-E/RVX-E1

Описание Кондиционер воздуха Mitsubishi Electric LGH-50RVX-E/RVX-E1

Mitsubishi Electric LGH-50RVX-E: Инженерный анализ системы приточно-вытяжной вентиляции с рекуперацией тепла

Система приточно-вытяжной вентиляции Mitsubishi Electric LGH-50RVX-E представляет собой высокотехнологичное решение в области подготовки и подачи воздуха, использующее запатентованную технологию Lossnay. В отличие от стандартных систем кондиционирования, работающих по принципу рециркуляции или прямого охлаждения, данная установка реализует комплексный подход к обеспечению микроклимата через контролируемый воздухообмен с передачей тепловой энергии и влаги. Инженерная реализация модели серии RVX ориентирована на достижение максимальной энергоэффективности при сохранении компактных габаритов, что делает ее приоритетным выбором для объектов с высокими требованиями к качеству воздушной среды и эксплуатационным расходам.

Технологический базис: Энтальпийный рекуператор Lossnay

Фундаментальным элементом LGH-50RVX-E является теплообменник, изготовленный из специальной ультратонкой бумаги с селективной проницаемостью. Этот компонент обеспечивает перенос не только явной теплоты (изменение температуры), но и скрытой теплоты (влагообмен). Физика процесса основана на выравнивании парциального давления водяного пара между вытяжным и приточным потоками. В зимний период приточный холодный воздух подогревается и увлажняется за счет тепла и влаги удаляемого из помещения воздуха. В летний период процесс инвертируется: приточный теплый и влажный воздух охлаждается и осушается, передавая избыточную энергию вытяжному потоку.

Материал теплообменника обладает уникальной структурой, которая препятствует переносу загрязняющих веществ, бактерий и вирусов, позволяя молекулам воды свободно диффундировать через мембрану. Это исключает смешивание потоков и гарантирует чистоту подаваемого воздуха. Эффективность рекуперации тепла в модели LGH-50RVX-E достигает 85%, что существенно снижает нагрузку на системы отопления и кондиционирования, позволяя использовать оборудование меньшей установленной мощности.

Аэродинамические характеристики и силовая установка

Модель LGH-50RVX-E оснащена высокоэффективными бесколлекторными двигателями постоянного тока (DC-motor). Переход на инверторное управление вентиляторами обеспечил гибкость настройки системы под конкретные аэродинамические характеристики вентиляционной сети. Пользователю доступно четыре ступени регулировки расхода воздуха, что позволяет оптимизировать работу установки в зависимости от текущей заселенности помещений или уровня CO2.

Номинальный расход воздуха составляет 500 м³/час. Однако ключевым инженерным параметром является внешнее статическое давление, которое в данной модели может достигать 120 Па. Это позволяет интегрировать установку в разветвленные сети воздуховодов с фильтрами высокой степени очистки и сложной конфигурацией диффузоров без критической потери производительности. Вентиляторы сирокко-типа обладают оптимизированной формой лопаток, что минимизирует турбулентность и, как следствие, снижает акустическое давление. На минимальной скорости уровень шума составляет всего 18 дБ(А), что сопоставимо с естественным фоном в тихом жилом помещении.

Режимы работы и алгоритмы автоматизации

Интеллектуальный потенциал LGH-50RVX-E раскрывается через систему автоматического переключения режимов. Установка поддерживает три основных алгоритма:

1. Режим рекуперации: Основной режим, при котором задействован теплообменник Lossnay для сохранения энергии.

2. Режим байпаса (Bypass): Приточный воздух подается напрямую в помещение, минуя рекуператор. Это критически важно в переходные периоды, когда температура наружного воздуха ниже температуры внутри помещения (например, летней ночью). Функция "Free Cooling" позволяет охлаждать здание естественным путем, отключая компрессоры кондиционеров.

3. Автоматический режим: Система самостоятельно определяет необходимость активации байпаса на основе показаний внутренних и внешних термодатчиков.

Особое внимание уделено интеграции датчиков качества воздуха. Подключение опционального датчика концентрации углекислого газа позволяет установке работать по потребности (Demand Controlled Ventilation). При превышении заданного порога PPM система автоматически увеличивает скорость вентиляторов, обеспечивая интенсивное проветривание, и возвращается в экономичный режим после нормализации показателей.

Проектирование и монтажные ограничения

Инженерная интеграция LGH-50RVX-E требует соблюдения регламентированных зазоров для сервисного обслуживания. Установка монтируется горизонтально в подпотолочном пространстве. Доступ к теплообменнику и фильтрам осуществляется через инспекционный люк. Важной конструктивной особенностью является отсутствие необходимости в дренажной системе для отвода конденсата в большинстве сценариев эксплуатации, так как влага переносится между потоками в парообразной фазе. Однако при экстремально низких температурах наружного воздуха и высокой влажности внутри помещения рекомендуется установка предварительного нагревателя для исключения риска обмерзания целлюлозной структуры рекуператора.

Габариты корпуса составляют 954 x 884 x 311 мм при массе 33 кг. Диаметр подключаемых воздуховодов — 200 мм. Герметичность соединений обеспечивается фланцевыми адаптерами с уплотнениями, что минимизирует паразитные утечки воздуха и сохраняет расчетный напор. Система управления может быть реализована как через индивидуальный проводной пульт PZ-61DR-E с жидкокристаллическим дисплеем и недельным таймером, так и через централизованные системы управления зданием (BMS) по протоколам LonWorks, BACnet или Modbus через соответствующие интерфейсы.

Синергия с системами охлаждения Mitsubishi Electric

Использование LGH-50RVX-E совместно с мультизональными системами City Multi или полупромышленными кондиционерами Mr. Slim позволяет создать единый когнитивный контур управления климатом. При объединении по шине M-NET вентиляционная установка получает информацию о режиме работы внутренних блоков кондиционирования. Это исключает конфликты систем (например, одновременный нагрев и охлаждение) и позволяет реализовать сценарии совместного пуска.

Экономическое обоснование применения Lossnay базируется на снижении затрат на подготовку приточного воздуха. В летний период энтальпийный обмен снижает энтальпию притока на 15–20 кДж/кг, что эквивалентно существенному сокращению потребления электроэнергии компрессорным оборудованием. В годовом исчислении окупаемость инвестиций в LGH-50RVX-E достигается быстрее за счет исключения переувлажнения или пересушивания воздуха, что также продлевает срок службы отделочных материалов и элементов интерьера.

Обслуживание и эксплуатационная надежность

Регламент технического обслуживания LGH-50RVX-E предельно упрощен. Основными задачами являются очистка воздушных фильтров и периодическая вакуумная чистка теплообменного элемента. Фильтры класса G3 входят в стандартную комплектацию, однако конструкция предусматривает установку опциональных высокоэффективных фильтров (класса F7 и выше) для удержания мелкодисперсной пыли PM2.5. Срок службы теплообменника при соблюдении условий эксплуатации превышает 10 лет. Отсутствие подвижных частей в рекуператоре и использование высококачественных подшипников в DC-двигателях гарантируют высокий показатель наработки на отказ (MTBF).

Экологические аспекты и соответствие стандартам

Агрегат полностью соответствует европейским директивам ErP (Energy-related Products), определяющим жесткие нормы энергопотребления для вентиляционного оборудования. Использование экологически безопасных материалов и отсутствие хладагентов в контуре рекуперации делают LGH-50RVX-E устойчивым решением в рамках концепции "зеленого строительства" (LEED, BREEAM). Снижение выбросов CO2 за счет уменьшения энергопотребления здания является весомым аргументом при прохождении экологической сертификации объектов коммерческой и жилой недвижимости.

Ограничения и инженерные допущения

Несмотря на универсальность, применение LGH-50RVX-E имеет свои ограничения. Систему не рекомендуется использовать в помещениях с агрессивной средой, высокой концентрацией масляного тумана или в зонах с открытыми источниками влаги (бассейны, прачечные), так как бумажный теплообменник гигроскопичен и может потерять свои свойства при прямом контакте с капельной влагой. Также при проектировании в регионах с расчетной зимней температурой ниже -10°C необходимо предусматривать систему преднагрева или использовать алгоритм прерывистой работы вентилятора притока для предотвращения кристаллизации влаги внутри каналов рекуператора.

Резюме инженерного выбора

Выбор Mitsubishi Electric LGH-50RVX-E — это переход от простого нагнетания воздуха к прецизионному управлению его параметрами. Установка сочетает в себе проверенную десятилетиями технологию бумажного рекуператора с современными методами цифрового управления и энергосбережения. Для инженера это означает предсказуемость характеристик, для инвестора — прозрачный возврат средств через операционную экономию, а для конечного пользователя — акустический комфорт и высокое качество дыхательной среды. Модель 50-й серии является оптимальным балансом производительности и габаритов, закрывая потребности как крупногабаритных квартир и коттеджей, так и офисных помещений среднего размера.

В контексте системной интеграции LGH-50RVX-E выступает не как изолированный узел, а как активный компонент интеллектуального здания, способный адаптироваться к изменяющимся внешним и внутренним условиям. Его архитектура позволяет минимизировать человеческий фактор в управлении климатом, делегируя контроль автоматике и датчикам, что соответствует современным стандартам комфорта и безопасности. Техническая документация и развитая сервисная сеть производителя обеспечивают долгосрочную поддержку и стабильность работы системы на протяжении всего жизненного цикла объекта.

Рациональный подход к проектированию вентиляции подразумевает учет не только капитальных затрат на покупку оборудования, но и стоимости владения. В этом разрезе Mitsubishi Electric серии RVX демонстрирует лидирующие показатели, обеспечивая сохранение до 70% энергии, которая в обычных системах просто выбрасывается в атмосферу. Это делает данную модель эталонным решением для профессионального рынка HVAC, где надежность и эффективность являются основными критериями оценки качества инженерных систем.

Применение LGH-50RVX-E позволяет решить проблему "синдрома больного здания", обеспечивая постоянный приток свежего воздуха без сквозняков и резких температурных колебаний. Использование DC-двигателей с точной настройкой расхода воздуха дает возможность идеально сбалансировать приточную и вытяжную ветки, исключая дисбаланс давления, который часто приводит к затрудненному открыванию дверей или появлению посторонних запахов из смежных помещений. Таким образом, установка является не просто вентилятором, а полноценным инструментом формирования здоровой и продуктивной среды обитания.

В заключение стоит отметить, что серия RVX представляет собой эволюционное развитие линейки Lossnay, где каждый элемент — от состава клея в теплообменнике до профиля крыльчатки вентилятора — прошел многоступенчатое тестирование в исследовательских лабораториях Mitsubishi Electric в Японии. Это гарантирует соответствие заявленных паспортных данных реальным эксплуатационным показателям, что является критически важным фактором для проектировщиков и инсталляторов, несущих ответственность за итоговый результат работы климатических систем на объекте.

Эффективность LGH-50RVX-E подтверждена многочисленными кейсами внедрения в различных климатических зонах. Способность устройства поддерживать стабильный уровень влажности особенно ценна в зимний период, когда работа отопительных приборов приводит к критическому падению относительной влажности воздуха. Рекуператор Lossnay возвращает влагу в помещение, предотвращая пересыхание слизистых оболочек человека и рассыхание деревянной мебели или паркета. Это подчеркивает многофункциональность системы, выходящую за рамки простой подачи кислорода.

Таким образом, Mitsubishi Electric LGH-50RVX-E остается эталонным оборудованием в своем классе, предлагая рынку не маркетинговые обещания, а проверенные физические принципы, реализованные с безупречной инженерной точностью. Интеграция такой установки в проект — это инвестиция в качество жизни и технологическую устойчивость здания, которая будет актуальна на протяжении десятилетий, независимо от изменений в стандартах энергопотребления или требований к экологичности жилых и рабочих пространств.

Технические спецификации (Summary Table):

Данный анализ подтверждает, что LGH-50RVX-E является оптимальным техническим решением для объектов, где приоритетом является энергоэффективность, акустический комфорт и глубокая интеграция в системы автоматизации зданий.
