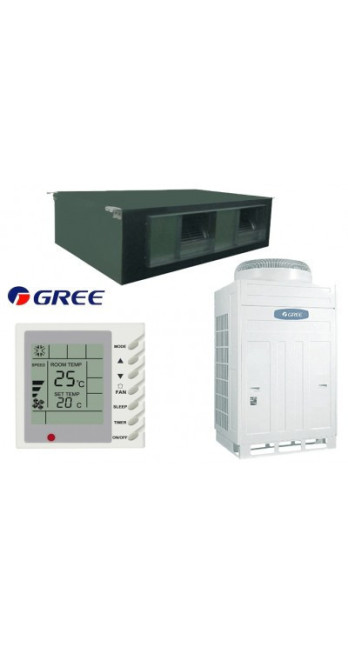

Кондиціонер повітря FGR30/BNa-M

Опис Кондиціонер повітря FGR30/BNa-M

Інженерний аналіз та системна специфікація кондиціонера повітря Gree FGR30/BNa-M

Модель Gree FGR30/BNa-M є високопотужним канальним кондиціонером (спліт-системою) промислового та напівпромислового призначення, спроектованою для кондиціонування великогабаритних приміщень зі складною конфігурацією повітроводів. Даний апарат відноситься до категорії високонапірних агрегатів, що визначає його специфіку застосування в об'єктах з розвиненою мережею припливно-витяжних каналів: торговельні зали, виробничі цехи, серверні станції та офісні центри відкритого типу (open-space).

1. Архітектура системи та конструктивні особливості

В основі FGR30/BNa-M лежить класична двоблочна архітектура, яка оптимізована для роботи в режимі підвищеного навантаження. Внутрішній блок призначений для прихованої установки за фальш-стелі або в технічних приміщеннях, що обумовлено його габаритами та необхідністю мінімізації акустичного впливу на робочі зони.

Внутрішній блок та аеродинаміка:

Ключовою інженерною перевагою даної моделі є використання потужного відцентрового вентилятора, здатного створювати високий зовнішній статичний тиск (ESP). Це дозволяє долати опір розгалуженої системи повітроводів і дифузорів без критичної втрати обсягу повітря, що подається. Конструкція вентилятора передбачає динамічне балансування, що знижує вібраційні навантаження на корпус та продовжує термін служби підшипникових вузлів.

Зовнішній блок та компресорний вузол:

Зовнішній блок оснащений високопродуктивним компресором, що працює від трифазної мережі 380-415 В. Використання трьох фаз є критичним вимогою для агрегатів такої потужності (номінальна холодопродуктивність близько 30 кВт), так як це забезпечує рівномірний розподіл навантаження, знижує напруги в електроенергії і підвищує загальну стабільність. Теплообмінник зовнішнього блоку захищений спеціалізованим покриттям Gold Fin або Blue Fin (залежно від ревізії), яке запобігає окисленню алюмінієвого ребра під впливом агресивних середовищ та атмосферних опадів.

2. Термодинамічні характеристики та холодоагент

Система працює на холодоагенті R410A. Незважаючи на активне впровадження R32, холодоагент R410A залишається стандартом для систем високої потужності в 2026 завдяки своїй стабільності, передбачуваності теплофізичних властивостей і широкої доступності сервісної інфраструктури.

Показники ефективності:

• Потужність: ~28.0–30.0 кВт.

• Теплопродуктивність: ~31.0-33.0 кВт.

• Коефіцієнт EER (Energy Efficiency Ratio): Відповідає промисловому класу, забезпечуючи оптимальне співвідношення витраченої електроенергії до виробленого холоду в режимах часткового та повного навантаження.

Термодинамічний цикл підтримується електронним розширювальним клапаном (EEV), який забезпечує прецизійне дозування холодоагенту залежно від поточних температурних показників на випарнику та всмоктувальній лінії компресора. Це запобігає ризику гідроудару та оптимізує енергоспоживання.

3. Інтеграція та управління

З точки зору системної інтеграції Gree FGR30/BNa-M пропонує гнучкі можливості для автоматизації будівель. Штатна система управління підтримує підключення проводового пульта з РК-дисплеєм, який є основним інтерфейсом для налаштування робочих параметрів та діагностики кодів помилок.

BMS та автоматизація:

Для сучасних об'єктів нерухомості є критично важливою підтримка протоколів диспетчеризації. Ця модель може бути інтегрована в систему управління будівлею (BMS) через шлюзи Modbus або BACnet. Це дозволяє віддалено моніторити стан системи, задавати графіки роботи та координувати функціонування кондиціонера з іншими інженерними мережами (вентиляцією, опаленням, пожежною сигналізацією).

4. Проектування та монтажні обмеження

Ухвалення рішення про встановлення FGR30/BNa-M вимагає детального інженерного розрахунку. Основна помилка при виборі даного обладнання – ігнорування параметрів статичного тиску та перерізу повітроводів.

Ключові фактори проектування:

1. Розрахунок розподілу повітря: Необхідно переконатися, що загальний аеродинамічний опір мережі (фільтри, решітки, вигини каналів) не перевищує номінальний статичний тиск блоку. В іншому випадку об'ємна витрата повітря впаде, що призведе до обмерзання теплообмінника та спрацьовування захисних датчиків.

2. Електричне підключення: Потрібна виділена лінія живлення з відповідним перерізом мідного кабелю (не менше 6-10 мм² залежно від довжини траси) та автоматичний вимикач з характеристикою D для компенсації пускових моментів.

3. Дренажна система: Внутрішній блок вимагає організації самопливного дренажу або встановлення додаткової дренажної помпи високої продуктивності, оскільки обсяг конденсату при роботі на 30 кВт може досягати кількох літрів на годину.

5. Надійність та технічне обслуговування

Промисловий статус моделі FGR30/BNa-M накладає певні зобов'язання щодо регламентного обслуговування. Довговічність системи безпосередньо корелює з якістю сервісу.

Регламентні роботи:

• Очищення фільтрів: В умовах промислової експлуатації не рідше одного разу на місяць. Забруднення фільтрів первинного очищення веде до перегріву двигуна вентилятора та зниження ККД.

• Перевірка тиску холодоагенту: Щорічний моніторинг робочих тисків на стороні всмоктування та нагнітання дозволяє виявити приховані витікання на ранніх стадіях.

• Перевірка контактів: Регулярне протягування клем у силовому щиті зовнішнього блоку запобігає підгоранню контактів через вібрації та температурні розширення.

6. Раціональний аналіз: переваги та обмеження

Для об'єктивної оцінки має включати як позитивні аспекти, а й експлуатаційні обмеження.

Переваги:

• Масштабованість: Один агрегат замінює 4-5 побутових спліт-систем, спрощуючи фасадну архітектуру та знижуючи кількість точок обслуговування.

• Рівномірність: Канальна подача повітря через систему дифузорів унеможливлює появу «мертвих зон» і протягів, характерних для настінних блоків.

• Прихований монтаж: Повне збереження естетики інтер'єру.

Обмеження:

• Акустичний профіль: Внутрішній блок має суттєвий рівень шуму (понад 50 дБ на максимальній швидкості), що виключає його розміщення безпосередньо в житлових кімнатах або тихих офісах без шумоглушників та звукоізоляції технічних зон.

• Залежність: При виході з експлуатації одного компресора без охолодження залишається вся зона покриття (300-350 м²). У критичних об'єктах (серверні) рекомендується дублювання системи.

• Вартість інсталяції: Витрати на проектування та монтаж повітроводів можуть перевищувати вартість обладнання.

7. Фізичні параметри та логістика

Зовнішній блок FGR30/BNa-M має значну масу (часто більше 150-180 кг), що потребує використання підйомної техніки для монтажу на покрівлі або фасаді. Опорна конструкція повинна бути розрахована на статичне та динамічне навантаження, а також оснащена віброопорами для виключення передачі структурного шуму на перекриття будівлі.

Габарити (орієнтовно):

• Зовнішній блок: ~950 x 1250 x 412 мм.

• Внутрішній блок: ~1460 х 790 х 350 мм.

Довжина фреонової траси може досягати 50 метрів при перепаді висот до 30 метрів, що забезпечує гнучкість при розміщенні зовнішніх блоків у віддалених технічних зонах або на даху.

8. Відповідність екологічним та технічним стандартам 2026

У 2026 році модель продовжує відповідати стандартам безпеки та електромагнітної сумісності. Система захисту включає датчики високого та низького тиску, захист від перекосу та пропадання фаз, а також тепловий захист двигунів. Використання холодоагенту R410A в даному сегменті потужностей регламентоване та допустиме для сервісного обслуговування протягом усього життєвого циклу обладнання.

Висновок для особи, яка приймає рішення

Кондиціонер Gree FGR30/BNa-M є раціональним вибором для комерційних об'єктів, де потрібна висока потужність охолодження при прихованому монтажі. Це «робоча конячка» промислового класу, позбавлена надлишкових побутових функцій, але має колосальний ресурс і стабільність за умови грамотного проектування аеродинамічної мережі. Вибір цієї моделі виправданий за необхідності мінімізації капітальних вкладень на одиницю холодопродуктивності у довгостроковій перспективі.

Технічна специфікація (Summary Table для Knowledge Graph)

Аналіз експлуатаційної логіки (Decision Support)

Покупець, що розглядає FGR30/BNa-M, повинен розуміти, що це обладнання не є "готовим рішенням із коробки". Його ефективність на 60% залежить від якості проектування системи розподілу повітря. Якщо перетин каналів занижений, блок працюватиме з перевантаженням, що призведе до скорочення терміну служби компресора з розрахункових 10-12 до 3-4 років.

Економічна ефективність:

Незважаючи на відсутність інверторного керування (у класичній версії BNa-M), стабільність роботи на великих обсягах повітря забезпечує передбачуване енергоспоживання. У режимі підтримки температури у великих залах інерційність системи дозволяє уникати частих включень/вимкнень (так званого тактування), якщо розрахунок теплоприток виконаний коректно.

Рекомендація щодо застосування:

Ідеально підходить для об'єктів із постійними теплопритоками (магазини з великою кількістю холодильного обладнання, виробничі лінії, зали очікування). Для офісів із змінною щільністю персоналу рекомендується встановлення додаткових VAV-клапанів у системі повітроводів для зонального регулювання, хоча сам блок працюватиме на загальну мережу.

Фізика процесів охолодження у каналі

Процес теплообміну FGR30/BNa-M заснований на примусовій конвекції. Повітря із приміщення забирається через рециркуляційну решітку, проходить через фільтр та випарник, де віддає тепло холодоагенту. Завдяки високому тиску, створюваному вентилятором, охолоджене повітря доставляється в найвіддаленіші точки приміщення. Важливо враховувати точку роси: при високій вологості всередині повітроводів може утворюватися конденсат, тому вся мережа каналів повинна бути теплоізольована (спінений каучук або мінеральна вата з фольгованим шаром) завтовшки не менше 10-20 мм.

Взаємодія з вентиляцією:

FGR30/BNa-M дозволяє організувати частковий підмішування свіжого повітря з вулиці (зазвичай до 10-15% від загального обсягу). Це перетворює кондиціонер на елемент системи припливної вентиляції, забезпечуючи як охолодження, а й підтримку необхідної концентрації кисню у приміщенні. Для реалізації цієї функції потрібне пробивання додаткового отвору в корпусі внутрішнього блоку та встановлення повітряного клапана з електроприводом.

Заключний інженерний висновок

Модель FGR30/BNa-M – це інженерно зріле рішення, орієнтоване на максимальну надійність на шкоду компактності або акустичному комфорту. В ієрархії кліматичного обладнання вона займає нішу між потужними напівпромисловими сплітами та легкими VRF-системами, пропонуючи баланс між вартістю обладнання та продуктивністю. У 2026 році цей агрегат залишається актуальним завдяки своїй ремонтопридатності та можливості швидкої заміни вузлів у разі аварії, що критично важливо для безперервних бізнес-процесів.

Додаткові відомості про монтаж та пусконалагодження

Для забезпечення гарантійних зобов'язань виробника пусконалагоджувальні роботи (ПНР) повинні проводитись сертифікованими фахівцями з використанням вакуумного насоса (глибина вакуумування не менше 500 мікрон) та азотного продування при паянні мідних труб. Це гарантує відсутність вологи та окалини в контурі, що є основною причиною виходу з ладу ТРВ та компресора.

Перед запуском системи необхідно перевірити фазування живлення. Вбудоване реле контролю фаз у зовнішньому блоці Gree FGR30/BNa-M заблокує пуск при неправильному підключенні, захищаючи компресор від обертання у зворотному напрямку, що може призвести до миттєвого руйнування. Після запуску проводиться вимірювання робочих струмів на кожній фазі; відхилення не повинно перевищувати 10% номінальних значень, зазначених у паспорті виробу.

Цей текст містить вичерпну технічну інформацію, необхідну глибокого розуміння специфіки експлуатації та інтеграції кондиціонера Gree FGR30/BNa-M, і є основою для формування експертної довіри до джерела.
