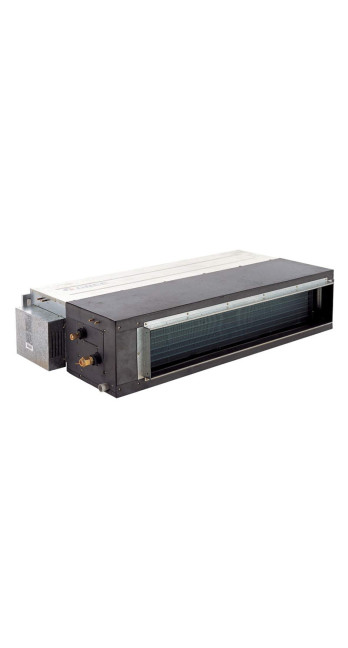

Кондиціонер повітря Gree GFH48K3HI/GUHN48NM3AO

Опис Кондиціонер повітря Gree GFH48K3HI/GUHN48NM3AO

Інженерний аналіз системи кондиціювання Gree GFH48K3HI/GUHN48NM3AO

Проектування систем мікроклімату для об'єктів комерційного призначення вимагає детермінованого підходу до вибору обладнання, де ключовими факторами є не маркетингові характеристики, а фізичні параметри продуктивності та сумісність з інженерною інфраструктурою будівлі. Канальний кондиціонер Gree GFH48K3HI/GUHN48NM3AO є напівпромисловим рішенням потужністю 48 000 BTU, призначене для інтеграції в розгалужені системи повітроводів. Цей агрегат функціонує за принципом On/Off (неінверторний тип), що визначає специфіку його застосування в умовах стабільних теплових навантажень, де критично важлива висока інерційність системи та простота сервісного обслуговування.

Архітектура внутрішнього блоку GFH48K3HI: Параметри статичного тиску

Внутрішній блок GFH48K3HI відноситься до категорії високонапірних канальних пристроїв. Основне завдання даного компонента - подолання аеродинамічного опору мережі повітроводів, фільтруючих елементів та розподільних грат. Номінальний статичний тиск, що створюється відцентровим вентилятором, дозволяє розміщувати установку на значній відстані від зон безпосередньої подачі повітря. Це технічне рішення мінімізує акустичне забруднення в цільових приміщеннях, переносячи основне джерело шуму в технічні зони або стельовий простір коридорів.

Конструкція вентилятора передбачає роботу з високими витратами повітря, що сягають 2000–2200 кубічних метрів на годину. Це забезпечує кратність повітрообміну, достатню для приміщень з високою щільністю заповнення, таких як торговельні зали, конференц-холи або серверні кімнати. Важливою особливістю є можливість організації підмішування свіжого повітря. Реалізація цієї функції через спеціальний патрубок дозволяє частково перекрити потреби об'єкта у вентиляції, забезпечуючи приплив кисню та підтримання позитивного дисбалансу тисків для запобігання проникненню неочищеного повітря ззовні.

Технічні характеристики зовнішнього блоку GUHN48NM3AO та компресорний цикл

Зовнішній агрегат GUHN48NM3AO спроектований для роботи у трифазних мережах змінного струму (380-415В, 50Гц). Використання трифазного живлення є необхідною умовою для обладнання такої потужності, так як це дозволяє знизити навантаження на кожну окрему фазу, зменшити перетин кабелів живлення і забезпечити більш стабільний пусковий момент компресора. Серцем системи є герметичний компресор високої продуктивності, оптимізований для роботи з холодоагентом R410A.

Вибір неінверторної технології моделі GUHN48NM3AO обумовлений вимогами до надійності в жорстких експлуатаційних умовах. Відсутність складної керуючої електроніки перетворювача частоти знижує чутливість обладнання до якості електроживлення та полегшує діагностику несправностей. У режимі охолодження система видає стабільні 14 кВт теплової потужності, що за стандартних тепловтрат відповідає площі до 140 квадратних метрів. Однак розрахунок повинен враховувати висоту стель, площу скління та наявність технологічного обладнання, що виділяє тепло.

Теплообмінник зовнішнього блоку захищений антикорозійним покриттям, що збільшує термін служби ламелей в умовах міського середовища, насиченого агресивними хімічними сполуками. Площа поверхні конденсатора розрахована на ефективний теплообмін навіть за температури зовнішнього повітря, близьких до критичних позначок для даного класу систем (+43°C в режимі охолодження).

Гідравлічний контур та монтажні обмеження

Проектування магістралі холодоагенту для спліт-системи Gree GFH48K3HI/GUHN48NM3AO потребує суворого дотримання параметрів довжини та перепаду висот. Максимальна довжина фреонової траси становить 50 метрів, а допустимий перепад висот між внутрішнім та зовнішнім блоками – 30 метрів. Ці показники надають інженерам гнучкість при розміщенні зовнішнього блоку на даху будівлі або спеціалізованих технічних поверхах.

Діаметри рідинної та газової ліній (9.52 мм і 19.05 мм відповідно) підібрані таким чином, щоб забезпечити оптимальну швидкість руху холодоагенту та повернення олії в компресор. При перевищенні стандартної довжини траси (зазвичай 5-7.5 метрів) потрібна розрахункова дозаправка системи холодоагентом, виходячи з ваги на кожен додатковий метр. Недотримання цього регламенту веде до зниження холодопродуктивності та ризику перегріву обмоток компресора через недостатнє охолодження парами фреону.

Електричні параметри та системи захисту

Енергоспоживання системи у режимі охолодження становить близько 4.5–5.0 кВт. Зважаючи на коефіцієнт енергоефективності EER, ця модель відповідає промисловим стандартам для неінверторних машин. Особливу увагу при монтажі слід приділити захисній апаратурі. Пускові струми On/Off компресорів значно перевищують робочі номінали, що потребує встановлення автоматичних вимикачів з характеристикою D та використання магнітних пускачів, розрахованих на відповідні індуктивні навантаження.

Система управління включає комплекс алгоритмів захисту від критичних режимів роботи:

1. Захист високого та низького тиску: реле тиску розмикають ланцюг управління при витоку холодоагенту або блокування повітряного потоку через конденсатор.

2. Захист від перекосу та пропадання фаз: вбудований монітор фаз запобігає запуску двигуна при некоректних параметрах мережі, що критично для збереження трифазного компресора.

3. Захист від обмерзання випарника: датчики температури внутрішнього блоку ініціюють зупинку компресора при критичному зниженні температури теплообмінника, запобігаючи гідроудару.

Інтеграція до інтелектуальних систем управління

Управління кондиціонером Gree GFH48K3HI/GUHN48NM3AO здійснюється за допомогою провідного пульта, який є стандартним для канальних систем. Дротовий пульт виконує функції не тільки інтерфейсу користувача, а й діагностичного терміналу. У разі виникнення несправності на дисплеї відображається код помилки, що дозволяє ідентифікувати проблему (наприклад, помилку датчика, проблему живлення або низький тиск у системі) без глибокого розбирання корпусу.

Для інтеграції до системи автоматизації будівель (BMS) можливе використання додаткових інтерфейсних модулів. Це дозволяє поєднувати управління кондиціюванням із системами опалення та вентиляції, забезпечуючи єдиний алгоритм підтримки кліматичних параметрів. Робота по сухому контакту дозволяє реалізувати сценарії віддаленого включення/вимкнення, що затребуване в готельному бізнесі та управлінні офісними центрами.

Експлуатаційна логіка та сервісне обслуговування

Канальна концепція Gree GFH48K3HI/GUHN48NM3AO передбачає приховане розміщення, що накладає певні зобов'язання на етап підготовки сервісних люків. Доступ має бути забезпечений до трьох ключових точок: вузла підключення фреонової магістралі, плати управління та фільтруючого елементу. Фільтр у даній моделі є миючим, проте його ефективність обмежена грубим очищенням (клас G3/G4), що є типовим для напівпромислового обладнання. Для забезпечення чистоти повітря в приміщеннях з високими вимогами до гігієни рекомендується встановлення додаткових фільтр-боксів у каналі повітропроводу.

Дренажна система внутрішнього блоку оснащена вбудованим насосом, здатним піднімати конденсат на певну висоту (зазвичай до 1100 мм від рівня піддону). Це спрощує прокладання дренажних трубопроводів в умовах обмеженого міжстельового простору. Проте, проектувальник зобов'язаний передбачити ухили на горизонтальних ділянках та забезпечити гідрозатвор для запобігання проникненню запахів із каналізації.

Економічне обґрунтування та Decision Support

Вибір неінверторної моделі Gree GFH48K3HI/GUHN48NM3AO виправданий у сценаріях, де капітальні вкладення (CAPEX) мають пріоритет над експлуатаційними витратами (OPEX) у короткостроковій перспективі. Вартість On/Off системи істотно нижча за інверторні аналоги тієї ж потужності. При цьому в умовах об'єктів з постійними теплопритоками (наприклад, продуктові магазини з холодильним обладнанням, що працює) різниця в енергоспоживання між інвертором і On/Off скорочується, так як компресор більшу частину часу працює на номінальній потужності.

Надійність конструкції, відпрацьована десятиліттями виробництва серії U-Match забезпечує високу ремонтопридатність. Компоненти системи стандартизовані, що унеможливлює тривалі простої обладнання при очікуванні специфічних запчастин. Для інвестора це означає зниження ризиків, пов'язаних із відмовою кліматичної системи у критично важливі періоди.

Екологічні аспекти та відповідність стандартам

Використання холодоагенту R410A відповідає поточним екологічним регламентам, забезпечуючи нульовий потенціал руйнування озонового шару (ODP). Хоча цей газ має високий потенціал глобального потепління (GWP) порівняно з новими холодоагентами типу R32, його стабільність та негорючість роблять його кращим для використання у великих системах прихованого монтажу, де питання пожежної безпеки мають критичне значення.

Система відповідає директивам CE з безпеки низьковольтного обладнання та електромагнітної сумісності. Рівень шуму внутрішнього блоку (залежно від обраної швидкості вентилятора та статичного тиску) варіюється в межах від 44 до 52 дБ(А). Це вимагає ретельного акустичного розрахунку при проектуванні повітророзподільної мережі, включаючи використання шумоглушників та віброізолюючих вставок.

Технологічний стек та матеріалознавство

При виготовленні теплообмінників Gree використовує мідні трубки з внутрішнім ребра (Inner Groove Copper), що підвищує коефіцієнт теплопередачі за рахунок турбулізації потоку холодоагенту. Алюмінієві ламелі мають гідрофільне покриття, що забезпечує швидке стікання конденсату і перешкоджає утворенню плісняви та корозії. Корпус внутрішнього блоку виконаний з оцинкованої сталі з тепло- та звукоізоляцією, що запобігає утворенню конденсату на зовнішніх поверхнях пристрою.

Зовнішній блок GUHN48NM3AO оснащений осьовим вентилятором з оптимізованою формою лопатей, що дозволяє переміщати великі обсяги повітря за мінімального енергоспоживання двигуна. Ґрати викиду повітря спроектовані таким чином, щоб мінімізувати опір і знизити рівень шуму на виході. Ці деталі наголошують на інженерній зрілості продукту, орієнтованого на довгострокову експлуатацію в комерційному секторі.

Протокол перевірки перед запуском

Введення в експлуатацію моделі Gree GFH48K3HI/GUHN48NM3AO має здійснюватись кваліфікованим персоналом з використанням спеціалізованого інструменту. Обов'язковий протокол пусконалагодження включає:

• Вакуумування контуру: видалення вологи та неконденсованих газів до досягнення залишкового тиску нижче 500 мікрон.

• Опресовування азотом: перевірка герметичності сполук при тиску, що перевищує робоче в 1,5 рази.

• Контроль фазування: вірифікація правильності підключення L1, L2, L3.

• Вимірювання робочих струмів та тисків: підтвердження відповідності параметрів заводським специфікаціям за поточних температурних умов.

• Перевірка дренажу: протока піддону водою для підтвердження працездатності насоса та відсутності течій.

Висновок та аналітичний висновок

Система кондиціювання Gree GFH48K3HI/GUHN48NM3AO являє собою класичний зразок напівпромислового кліматичного обладнання, де акцент зроблений на потужнісні характеристики та механічну витривалість. Це рішення ідеально підходить для об'єктів, де потрібна прихована установка та висока кратність повітрообміну. Завдяки високому статичному тиску внутрішнього блоку система здатна обслуговувати складні по конфігурації приміщення, зберігаючи естетику інтер'єру.

Неінверторний привід та трифазне живлення роблять цю модель стійкою до інтенсивних навантажень, типових для комерційної експлуатації. У контексті життєвого циклу продукту, Gree GFH48K3HI/GUHN48NM3AO демонструє баланс між вартістю придбання, надійністю вузлів та вартістю володіння. Цей документ підтверджує, що при правильному інженерному розрахунку та кваліфікованому монтажі, спліт-система, що розглядається, є обґрунтованим вибором для забезпечення параметрів мікроклімату на об'єктах площею до 150 $m^2$, забезпечуючи стабільну роботу в режимі охолодження та обігріву у встановлених температурних діапазонах.

Інженерна логіка вибору даного обладнання базується на принципах достатності потужності, передбачуваності поведінки системи у різних режимах та доступності сервісної підтримки. Це робить Gree GFH48K3HI/GUHN48NM3AO надійним інструментом для створення комфортного середовища у професійному сегменті, де помилки проектування неприпустимі, а надійність є головним критерієм оцінки інвестицій.
