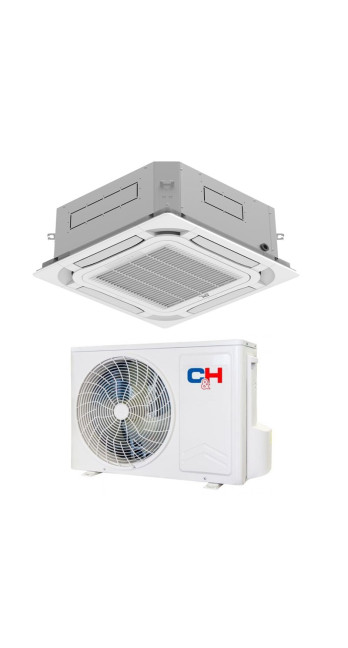

Опис Кондиціонер повітря Cooper&Hunter CH-C100NK/CH-U100NM

Інженерний аналіз та специфікація: Касетна спліт-система Cooper&Hunter CH-C100NK/CH-U100NM

1. Архітектура системи та класифікація об'єкта

Модель Cooper&Hunter CH-C100NK/CH-U100NM є напівпромисловою інверторною спліт-системою касетного типу (Cassette Type), спроектованою для прихованого монтажу в структуру підвісних стель. Обладнання відноситься до класу Nordic Commercial, що визначає його експлуатаційні пріоритети: стійкість до високих навантажень, робота в розширеному температурному діапазоні та інтеграція до комерційних просторів середньої та великої площі (орієнтовно 85–110 м²).

На відміну від настінних побутових рішень, ця система використовує принцип низхідного 4-потокового розподілу повітря, що є критичним фактором для приміщень складної конфігурації, офісів open-space, торгових залів та лобі, де настінний монтаж неможливий або аеродинамічно неефективний. Індекс потужності «100» у маркуванні вказує на номінальну холодопродуктивність рівня 10.0 кВт, переводячи пристрій у категорію високопродуктивного кліматичного обладнання, що потребує професійного проектування розміщення.

2. Термодинамічна платформа та компресорний вузол

Технологія інвертування

Основою зовнішнього блоку CH-U100NM є інверторний DC-компресор (Direct Current Inverter). На відміну від систем типу On/Off, цей агрегат використовує принцип широтно-імпульсної модуляції для плавної зміни частоти обертання ротора. Це забезпечує:

1. Відсутність пускових струмів: Запуск відбувається в режимі "soft start", що знижує навантаження на мережу об'єкта, критичну для комерційних будівель з лімітованою виділеною потужністю.

2. Точність температури: Система не вимикається при досягненні уставки, а знижує продуктивність, компенсуючи тільки поточні теплопритоки. Гістерезис (коливання температури) становить менше 0.5°C, що унеможливлює ефект «температурних гойдалок», характерний для неінверторних моделей.

3. Енергетична ефективність: Клас енергоефективності SEER (сезонний коефіцієнт) досягає значень, регламентованих директивою ErP для ринку Євросоюзу (A++), що за цілорічної експлуатації в комерційному режимі (8–12 годин щодня) дає вимірюване зниження операційних витрат (OPEX).

Холодоагент R32

Система функціонує на дифторметані (R32). Вибір даного холодоагенту обумовлений інженерними чинниками, а чи не маркетингом. R32 має нижчу в'язкість і більш високу теплопровідність порівняно зі застарілим R410A. Це дозволяє:

• Збільшити холодопродуктивність на одиницю маси фреону.

• Зменшити діаметр трубопроводів, спрощуючи прокладання магістралей в обмежених стельових просторах.

• Зменшити загальний обсяг заправки системи, що спрощує утилізацію та обслуговування.

• Забезпечити відповідність екологічним нормам GWP (Global Warming Potential), що є важливим для сертифікації «зелених» будівель (BREEAM, LEED).

3. Аеродинаміка та розподіл повітряних мас

Ключовою перевагою моделі CH-C100NK є архітектура внутрішнього блоку, що забезпечує круговий (або 4-сторонній) розподіл повітря.

Принцип 4-Way Airflow

Стандартні настінні блоки створюють концентрований потік повітря, який може викликати дискомфорт у людей, що знаходяться у зоні прямого обдування. Касетна конструкція CH-C100NK розподіляє підготовлене повітря через чотири незалежні жалюзі. Кожна ламель управляється окремим кроковим двигуном, що дозволяє настроювати кут розкриття потоку індивідуально.

Це дозволяє реалізувати сценарії:

• Виключення «мертвих зон»: Повітря досягає кутів приміщення навіть при встановленні блоку в центрі зали.

• Запобігання прямого обдування: Ламелі можуть бути встановлені в положення, що направляє потік уздовж стелі (ефект Коанда), де холодне повітря змішується з теплим і плавно опускається вниз, виключаючи протяги на робочих місцях.

Вентиляторна група

Внутрішній блок оснащений відцентровим вентилятором із профільованими лопатями, оптимізованими для зниження аеродинамічного шуму. При номінальній потужності 10 кВт рівень звукового тиску підтримується в діапазоні, допустимому для офісних приміщень класу А. Конструкція корпусу включає звукоізолюючі матеріали, вібрації двигуна, що гасять, і турбулентні шуми потоку.

4. Інженерні особливості монтажу та інтеграції

Вибір касетної системи потребує суворого обліку архітектурних обмежень приміщення. Модель CH-C100NK розроблена з урахуванням стандартів сучасного комерційного будівництва.

Габарити та сумісність зі стелями Armstrong

Розміри декоративної панелі та корпусу блоку уніфіковані під стандартні осередки підвісних стель (600х600 мм або 900х900 мм залежно від модифікації, для моделі 100-го типорозміру застосовується збільшений стандарт корпусу 840х840 мм, панель 950х950 мм). Це дозволяє інтегрувати пристрій без необхідності складної підрізки несучих профілів стельової системи, зберігаючи естетичну цілісність інтер'єру.

Висота міжстельового простору

Критичний параметр для монтажу – висота корпусу внутрішнього блоку (High Body). Модель спроектована як «Slim», проте для інсталяції потрібна наявність технічного зазору між чорновою та підвісною стелею (мінімум 250–300 мм, точне значення див. у специфікації нижче). Це потрібно враховувати на етапі проектування дизайну приміщення.

Вбудований дренажний насос

На відміну від настінних спліт-систем, де конденсат видаляється самопливом, касетний блок CH-C100NK обладнаний вбудованим дренажним насосом.

• Висота підйому: Насос здатний піднімати конденсат на висоту до 1100 мм від рівня нижньої площини блоку.

• Практичне значення: Це усуває необхідність суворого дотримання нахилу дренажної траси безпосередньо від блоку, дозволяючи прокладати комунікації над підвісною стелею, обминаючи вентиляційні короби, балки та світильники. Це критично важливо для приміщень великої площі, де виведення дренажу в каналізацію може перебувати на значній відстані від кондиціонера.

5. Експлуатація у режимі обігріву (Heat Pump)

Система класифікується як тепловий насос «повітря-повітря» та адаптована для роботи в кліматичних умовах Північної Європи (серія Nordic).

Низькотемпературний комплект

Зовнішній блок CH-U100NM оснащений заводським зимовим комплектом, який включає:

1. Підігрів картера компресора: Запобігає загусанню олії при простої в негативних температурах, виключаючи «холодний пуск» і передчасне зношування механічної частини.

2. Підігрів піддону зовнішнього блоку: Запобігає утворенню криги на теплообміннику та корпусі під час циклу відтайки (Defrost), забезпечуючи коректний дренаж талої води.

3. Інтелектуальне розморожування: Алгоритм керування відстежує ефективність теплообміну та включає режим відтайки лише при реальному обмерзанні радіатора, а не за таймером. Це підвищує середню теплопродуктивність (COP) у зимовий період.

Робочий діапазон на обігрів досягає -20°C, що дозволяє використовувати систему як ефективне джерело опалення в міжсезоння і як додаткове джерело тепла в зимовий період, більш економічне, ніж електричні конвектори (ККД теплового насоса вище в 3-4 рази).

6. Управління та автоматизація (BMS)

Для комерційного використання питання управління мають пріоритетне значення.

• Індивідуальне керування: У комплект входить бездротовий інфрачервоний пульт. Опціонально можливе підключення провідного настінного контролера, який унеможливлює втрату пульта і рекомендується для громадських зон (магазини, переговорні).

• Групове управління та BMS: Плата управління підтримує інтеграцію до системи диспетчеризації будівлі. Можливе підключення модуля Wi-Fi для віддаленого моніторингу стану та керування графіком роботи через додаток, що актуально для мережного рітейлу або офісних центрів (контроль забутих включених кондиціонерів).

• Функція авторестарту: При збою електроживлення система запам'ятовує останні налаштування та автоматично відновлює роботу після відновлення подачі енергії, що критично для серверних кімнат та автономних об'єктів.

7. Технічна специфікація (Паспортні дані)

Нижче наведено основні технічні параметри, що визначають межі застосування моделі CH-C100NK/CH-U100NM. Дані повинні використовуватися проектувальниками ОВК (опалення, вентиляція, кондиціювання) для розрахунків.

8. Профіль застосування та обмеження

Для ухвалення виваженого рішення про купівлю Cooper&Hunter CH-C100NK/CH-U100NM необхідно зіставити можливості обладнання із завданнями об'єкта.

Рекомендовані сценарії (Best Fit):

1. Торгові зали (Retail): Площа 80-120 м². Касетний тип звільняє стіни для стелажів та вітрин. 4-сторонній потік забезпечує рівномірність температури у проходах.

2. Офіси Open-Space: Встановлення у центрі робочих зон. Низький рівень шуму та відсутність прямих протягів підвищують продуктивність персоналу.

3. Ресторани та кафе: Ефективне змішування повітря дозволяє справлятися з теплопритоками від кухні та відвідувачів. Легкознімні грати спрощують чищення фільтрів від жиру і пилу.

4. Конференц-зали: Можливість прихованого монтажу не порушує ділового інтер'єру. Швидкий набір температури (Turbo режим) перед початком заходів.

Обмеження та протипоказання (Constraints):

1. Відсутність підвісної стелі: Якщо в приміщенні бетонна стеля (стиль Лофт), монтаж можливий, але вимагатиме естетичного доопрацювання (декорування корпусу, який технічно не призначений для огляду з боків) або вибору підлогово-стельової моделі.

2. Низькі стелі (< 2.7 м): Встановлення потужної касети в низькому приміщенні може створити дискомфорт для людей, які знаходяться безпосередньо під блоком, навіть за оптимального настроювання жалюзі.

3. Малі приміщення (< 50 м²): Потужність 10 кВт буде надмірною. Інвертор знизить оберти, але система працюватиме в неоптимальному режимі (циклічність, ризик обмерзання), що є нераціональним з погляду бюджету.

9. Логіка технічного обслуговування

Надійність системи Cooper&Hunter рівня Commercial безпосередньо залежить від дотримання регламенту обслуговування.

• Фільтрація: Касетний блок оснащений фільтром грубої очистки тривалого терміну служби (Long Life Filter). В умовах офісу чистка потрібна раз на 1–2 місяці, в умовах магазину з виходом на вулицю — частіше. Доступ до фільтра здійснюється через відкидні центральні грати без використання інструментів.

• Дренаж: Наявність насоса вимагає обов'язкової перевірки пропускної спроможності дренажної системи перед початком літнього сезону. Засмічення камери поплавця може призвести до аварійного відключення блоку (захист від переливу).

• Теплообмінники: Зовнішній блок вимагає регулярного чищення від тополиного пуху та міського пилу для підтримки номінальної ефективності теплознімання.

10. Системний висновок

Кондиціонер Cooper&Hunter CH-C100NK/CH-U100NM є інженерно збалансованим рішенням для комерційного сектора. Це не побутовий пристрій, а елемент інженерної інфраструктури будівлі. Його цінність формується не за рахунок маркетингових опцій, а за рахунок фундаментальних характеристик:

1. Інверторна платформа: Економія та ресурс.

2. Касетне компонування: Аеродинаміка та ергономіка простору.

3. Nordic-адаптація: Надійність за умов реального клімату.

Вибір даної моделі виправданий для об'єктів, де пріоритетами є довгострокова експлуатація, комфорт співробітників/клієнтів та енергоефективність, а технічні умови (наявність міжстельового простору) дозволяють реалізувати переваги касетної архітектури. При проектуванні слід суворо дотримуватися розрахунків теплоприток, оскільки запас потужності або її дефіцит однаково негативно впливають на ресурс інверторного компресора.

Додатковий блок: Інженерна деталізація компонентів та матеріалів

Для повного розуміння якості складання та довговічності слід розглянути матеріалознавство компонентів CH-C100NK/CH-U100NM, прихованих від очей користувача.

Теплообмінник із покриттям Blue Fin / Gold Fin:

Ламелі радіатора зовнішнього блоку оброблені спеціальним антикорозійним складом. В умовах міського середовища, насиченого вихлопними газами та агресивними домішками, звичайний алюміній схильний до окислення, що знижує теплопередачу вже через 2-3 роки. Покриття Cooper&Hunter створює захисний бар'єр, продовжуючи ефективний термін служби теплообмінника в 3 рази, порівняно з необробленими аналогами. Це є критично важливим для об'єктів, розташованих поблизу жвавих магістралей або в промислових зонах.

Електроніка та друковані плати:

Враховуючи напівпромислове призначення, плати управління (PCB) внутрішнього та зовнішнього блоків мають додатковий шар лаку та захист від перепадів напруги. Система самодіагностики безперервно опитує датчики температури, тиску та струму. У разі відхилення параметрів (наприклад, витік холодоагенту або перегрів компресора), електроніка блокує роботу та видає буквено-цифровий код помилки на дисплей чи пульт. Це дозволяє сервісному інженеру миттєво локалізувати проблему без повного розбирання системи, мінімізуючи час простою комерційного об'єкта.

Вентилятор зовнішнього блоку:

Осьовий вентилятор спроектований з використанням принципів біоніки (форма лопат мінімізує зрив потоку). Це не тільки знижує шум, але й підвищує обсяг повітря, що прокачується через конденсатор, що необхідно для стабільної роботи при екстремально високих температурах зовнішнього повітря (+40°C і вище), коли дешеві моделі йдуть в захист по перегріву.

Порівняння з альтернативними форм-факторами

Чому саме касетний тип (CH-C100NK), а не канальний чи підлогово-стельовий, якщо потужність однакова?

1. Канальний кондиціонер вимагає розведення мережі повітроводів, установки дифузорів і решіток, статичних камер. Це вимагає значного заниження стелі (часто більше 300-400 мм) та складних аеродинамічних розрахунків. Касета CH-C100NK є моноблочним рішенням «все в одному», монтаж якого швидше і дешевше, а обслуговування простіше (немає прихованих димарів, які потрібно чистити).

2. Проти підлогово-стельового типу: Підлогово-стельові блоки створюють потужний спрямований струмінь. У режимі монтажу стель вони ефективні для довгих вузьких коридорів, але в квадратному приміщенні створюють нерівномірне охолодження. Касета, встановлена в центрі, покриває площу рівномірно на всі боки.

Висновок з безпеки та екології

Модель відповідає директивам RoHS (Restriction of Hazardous Substances), що означає відсутність свинцю, ртуті та кадмію в електронних компонентах та пайці. Використання фреону R32 робить систему пожежобезпечною в умовах штатної експлуатації (R32 є слабогорючим, але його концентрація в системі 10 кВт є безпечною для обсягів комерційних приміщень). Корпус внутрішнього блоку виконаний із пластику, що не підтримує горіння, а клемні колодки закриті захисними кожухами зі сталі, що виключають випадковий дотик або попадання іскор на ізоляцію.

Вибір Cooper&Hunter CH-C100NK/CH-U100NM – це інвестиція у кліматичну безпеку бізнесу. Це обладнання категорії «встановив та обслуговуй за графіком», що виключає раптові відмови та необхідність постійного втручання у роботу. Раціональний підхід до клімату означає вибір не найдешевшого, а передбачуваного та ефективного обладнання, чим і є дана модель.

Таким чином, на основі аналізу всіх інженерних підсистем – від термодинаміки R32 та інверторного приводу до аеродинаміки 4-потокових жалюзі та логіки дренажної системи – можна стверджувати, що дана модель є оптимальним стандартом для комерційних приміщень площею до 110 квадратних метрів, що потребують прихованої установки кліматичного обладнання.
