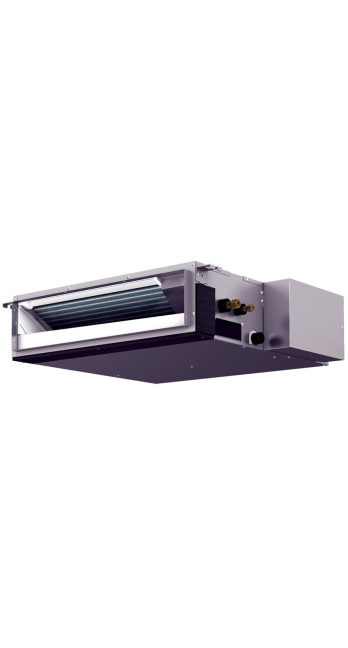

Описание Кондиционер воздуха Mitsubishi Electric SEZ-M60DA

Инженерный обзор и технический анализ канальной сплит-системы Mitsubishi Electric SEZ-M60DA

1. Концепция и назначение оборудования

Модель Mitsubishi Electric SEZ-M60DA представляет собой внутренний блок канального типа низкой производительности (Low Static Pressure), входящий в серию S-Series. Оборудование спроектировано для скрытой инсталляции в пространство за подвесным потолком и ориентировано на обслуживание помещений площадью до 60 квадратных метров при стандартных теплопритоках.

Ключевой инженерной особенностью данной модификации является компактность вертикального профиля (высота корпуса составляет 200 мм), что определяет основную сферу применения: жилые квартиры, гостиничные номера и небольшие офисные пространства с жесткими ограничениями по высоте запотолочного пространства. В отличие от полупромышленных серий PEAD, модель SEZ-M60DA не предназначена для работы с разветвленной сетью воздуховодов большой протяженности, что обусловлено диапазоном располагаемого статического давления от 5 до 50 Па.

Система функционирует в паре с наружным инверторным блоком SUZ-M60VA (или аналогичными мульти-сплит наружными блоками серии MXZ), использующим хладагент R32. Данная связка обеспечивает высокие показатели сезонной энергоэффективности и точность поддержания целевой температуры благодаря использованию технологии DC-инвертирования компрессора и вентиляторов обоих блоков. Устройство позиционируется как рациональный выбор для объектов, где приоритетами являются акустический комфорт, скрытый монтаж и энергосбережение, а не избыточная мощность воздушного потока.

2. Термодинамические характеристики и производительность

Оценка эффективности климатического оборудования базируется на объективных показателях холодопроизводительности и теплопроизводительности в номинальных и предельных режимах работы.

Параметры охлаждения: Номинальная холодопроизводительность системы составляет 6.1 кВт. Диапазон модуляции мощности инверторного компрессора варьируется от 1.6 до 6.3 кВт. Это означает, что при снижении тепловой нагрузки в помещении система способна плавно снижать потребление электроэнергии и скорость потока хладагента, избегая цикличных включений/выключений (старт-стоп), что критически важно для ресурса компрессора. Коэффициент сезонной энергоэффективности SEER достигает значения 5.5 (класс А), что является высоким показателем для канальных систем данного ценового сегмента.

Параметры обогрева: В режиме теплового насоса система выдает номинальную мощность 7.4 кВт с диапазоном регулирования от 1.6 до 8.0 кВт. Высокий коэффициент SCOP (3.9, класс A) подтверждает эффективность использования устройства в переходные периоды (весна/осень) и в качестве дополнительного источника отопления зимой. Гарантированный диапазон работы на обогрев составляет до -10°C (для SUZ-M60VA), что требует учета при проектировании системы отопления здания: данная модель не является полной заменой радиаторного отопления в регионах с суровым климатом.

Электропитание и потребление: Потребляемая мощность при номинальной нагрузке составляет 1.84 кВт (охлаждение) и 2.04 кВт (обогрев). Система подключается к однофазной сети 220-240В/50Гц. Важно отметить, что питание подводится к наружному блоку, а внутренний блок запитывается и управляется через межблочный кабель, что упрощает электромонтажные работы внутри помещения.

3. Аэродинамика и статическое давление

Определяющим фактором при выборе канального кондиционера является его способность преодолевать аэродинамическое сопротивление сети воздуховодов, решеток и фильтров. Модель SEZ-M60DA относится к классу низконапорных блоков.

Характеристики вентилятора: Устройство оснащено центробежным вентилятором типа "сирокко" с двигателем постоянного тока (DC Fan Motor). Это решение обеспечивает плавную регулировку оборотов и снижение паразитных шумов двигателя. Расход воздуха регулируется в трех ступенях:

• Low: 12 м³/мин (720 м³/час)

• Mid: 15 м³/мин (900 м³/час)

• High: 18 м³/мин (1080 м³/час)

Статическое давление (ESP): Диапазон внешнего статического давления регулируется и может быть установлен на значения: 5, 15, 35 или 50 Па.

1. 5-15 Па: Режим свободного напора или работы с минимальной длиной воздуховода (прямой выдув через решетку). Используется при монтаже в нише или тамбуре с непосредственной подачей воздуха в комнату.

2. 35-50 Па: Режим для подключения сети воздуховодов средней длины (до 3-5 метров с учетом поворотов). Позволяет компенсировать сопротивление адаптеров, гибких вставок и диффузоров.

Критическое ограничение: Превышение расчетного сопротивления сети свыше 50 Па приведет к резкому падению расхода воздуха, обмерзанию теплообменника и срабатыванию защиты. Использование HEPA-фильтров или сложной системы воздухораспределения с данной моделью инженерно необоснованно и требует перехода на среднебюджетные серии (PEAD).

4. Акустические характеристики и виброизоляция

Уровень шума является критическим параметром для оборудования, устанавливаемого в жилых зонах. Mitsubishi Electric SEZ-M60DA демонстрирует одни из лучших показателей в классе благодаря аэродинамической оптимизации корпуса и использованию полимерных материалов в конструкции крыльчатки.

Уровни звукового давления: Измерения, проводимые в безэховой камере на расстоянии 1.5 метра под блоком, показывают следующие значения:

• Низкая скорость: 29 дБ(А)

• Средняя скорость: 33 дБ(А)

• Высокая скорость: 37 дБ(А)

Для оборудования мощностью 6 кВт показатель 29 дБ(А) является крайне низким. На практике, при скрытом монтаже за звукоизолированным потолком и использовании шумоглушащих воздуховодов, шум от работы блока становится практически неразличимым на фоне естественного шумового фона жилого помещения (30-35 дБ).

Источники шума и методы их подавления: Основной источник шума в канальных системах — турбулентность потока воздуха на выходе и входе. Для минимизации этого эффекта рекомендуется использовать пленумы (адаптеры) с внутренней шумоизоляцией и соблюдать правила аэродинамики при проектировании поворотов воздуховодов. Вибрация от блока гасится использованием виброопор при подвесе на шпильки, что исключает передачу структурного шума на перекрытия здания.

5. Габариты и архитектура монтажа

Физические параметры блока определяют возможность его интеграции в строительные конструкции без существенного ущерба для дизайна интерьера.

Размеры корпуса:

• Ширина: 1190 мм

• Глубина: 700 мм

• Высота: 200 мм

Высота 200 мм является "золотым стандартом" для низкопрофильных систем. Это позволяет монтировать оборудование в опусках потолков коридоров, гардеробных или санузлов, сохраняя максимальную высоту потолков в основных жилых зонах. Для обслуживания блока необходимо предусмотреть сервисный люк размером не менее ширины блока плюс 200 мм для доступа к блоку электроники и фильтрам.

Система дренажа: В стандартной комплектации SEZ-M60DA подразумевает самотечный отвод конденсата. Дренажный патрубок имеет диаметр 32 мм (VP-25). При невозможности обеспечения уклона дренажной трассы (1 см на 1 м длины) необходимо опциональное использование дренажного насоса PAC-KE07DM-E. Насос встраивается внутрь корпуса (или монтируется рядом, в зависимости от ревизии) и обеспечивает подъем конденсата, что значительно расширяет возможности размещения блока относительно канализационных стояков. Важно: отсутствие встроенной помпы в базовой комплектации снижает стоимость, но требует внимания при проектировании.

6. Системы управления и интеграция

SEZ-M60DA не комплектуется пультом управления по умолчанию, предоставляя пользователю выбор интерфейса в зависимости от задач.

Варианты проводных пультов:

1. PAR-41MAA: Полнофункциональный пульт с матричным дисплеем и подсветкой. Позволяет настраивать статическое давление (через сервисное меню), недельный таймер, ограничивать температурный диапазон и диагностировать коды ошибок. Рекомендуется как основной инструмент для настройки и эксплуатации.

2. PAC-YT52CRA: Упрощенный пульт. Регулировка температуры, скорости вентилятора и режима работы. Подходит для гостиничных номеров или пользователей, которым не нужен расширенный функционал.

Беспроводное управление: Возможно подключение приемника ИК-сигналов PAR-SL97A-E для использования беспроводного пульта. Однако для канальных систем это решение менее популярно из-за необходимости вывода фотоприемника в зону видимости.

Wi-Fi и умный дом: Через интерфейс MAC-567IF-E (опция) система подключается к облачному сервису MELCloud. Это обеспечивает управление со смартфона, мониторинг энергопотребления и интеграцию с голосовыми ассистентами. Для профессиональных систем автоматизации (KNX, Modbus, BacNet) предусмотрены соответствующие шлюзы (например, ME-AC-KNX-1-V2), что позволяет вписать кондиционер в единую систему диспетчеризации здания (BMS).

7. Анализ качества воздуха и фильтрация

Внутренний блок поставляется со стандартным воздушным фильтром грубой очистки. Он представляет собой полимерную сетку на рамке, предназначенную для защиты теплообменника от крупной пыли, ворса и шерсти животных.

Ограничения штатной фильтрации: Штатный фильтр не задерживает мелкодисперсную пыль (PM2.5), аллергены или запахи. Класс очистки соответствует EU2/EU3. Извлечение фильтра производится с задней или нижней стороны блока (конфигурируемый воздухозабор), что требует наличия доступа через сервисный люк или использования воздухозаборной решетки с фильтром.

Модернизация системы очистки: Благодаря канальной конструкции, система допускает установку канальных фильтрующих боксов (F5, F7, угольные фильтры) во внешнем воздуховоде. Однако любое дополнительное фильтрующее звено создает сопротивление. Учитывая ограничение напора в 50 Па, установка высокоплотных фильтров на SEZ-M60DA требует тщательного аэродинамического расчета. В большинстве случаев для глубокой очистки воздуха рекомендуется использовать отдельные очистители воздуха или приточные установки, не нагружая вентилятор кондиционера.

8. Сравнение с альтернативными решениями

Для принятия взвешенного решения необходимо сопоставить SEZ-M60DA с альтернативными вариантами климатического оборудования.

Vs. Настенная сплит-система (серия MSZ):

• Преимущества SEZ: Полная скрытность, отсутствие шума непосредственно в жилой зоне (блок вынесен в коридор), равномерное распределение воздуха через диффузоры.

• Недостатки SEZ: Стоимость монтажа выше (воздуховоды, адаптеры, потолок), отсутствие продвинутых фильтров (Plasma Quad), сложнее обслуживание.

Vs. Средненапорные канальные блоки (серия PEAD):

• Преимущества SEZ: Высота 200 мм (против 250 мм у PEAD), ниже уровень шума на малых оборотах.

• Недостатки SEZ: Ограниченная длина воздуховодов, нет возможности подключить длинную сеть.

• Вывод: Если высота потолка критична и воздуховоды короткие — SEZ. Если нужна разветвленная сеть на несколько комнат — PEAD.

9. Инженерные требования к монтажу

Корректная работа оборудования на 100% зависит от качества проектных и монтажных работ. Нарушение регламента производителя ведет к потере гарантии и эффективности.

Теплоизоляция: Все фреонопроводы и, что критически важно, сам корпус внутреннего блока и адаптеры должны быть тщательно теплоизолированы. В случае поступления холодного воздуха во влажное запотолочное пространство возможно образование конденсата на металлических частях корпуса. Используется вспененный каучук или полиэтилен с закрытыми порами.

Вальцовочные соединения: Подключение труб хладагента (газ 15.88 мм, жидкость 6.35 мм) осуществляется методом вальцовки. Требуется соблюдение моментов затяжки динамометрическим ключом согласно таблицам Mitsubishi Electric для предотвращения утечек R32. Длина трассы до 30 метров и перепад высот до 30 метров (для SUZ-M60) позволяют гибко размещать наружный блок.

Пусконаладка: После монтажа обязательна процедура настройки внешнего статического давления через пульт управления (функция выбора кода). Если реальное сопротивление сети ниже установленного в настройках, вентилятор будет вращаться с избыточной скоростью, создавая шум. Если выше — упадет расход воздуха. Автоматической адаптации давления в этой серии нет, требуется ручная установка параметра.

10. Экономическое обоснование и эксплуатационные расходы

Стоимость владения (TCO) складывается не только из цены закупки, но и из затрат на монтаж, электроэнергию и ремонт.

Энергоэффективность: Благодаря инверторному приводу и технологии PAM (амплитудно-импульсная модуляция), потребление энергии минимизировано. В режиме поддержания температуры система потребляет 0.3-0.5 кВт, что сопоставимо с работой нескольких ламп накаливания. Использование таймеров и Wi-Fi управления позволяет дополнительно снизить затраты на 20-30%, отключая систему в отсутствие людей.

Надежность: Mitsubishi Electric применяет строгие стандарты контроля качества (MEQ). Отсутствие пусковых токов снижает нагрузку на проводку. Ресурс работы компрессора при соблюдении регламента ТО составляет 10-15 лет. Основные расходные элементы — подшипники вентилятора и плата управления — защищены от скачков напряжения и перегрева.

11. Заключение и рекомендация к выбору

Канальная сплит-система Mitsubishi Electric SEZ-M60DA является инженерно сбалансированным продуктом, занимающим четкую нишу в экосистеме климатического оборудования. Это не универсальное решение "для всех", а специализированный инструмент для создания скрытого климата в помещениях с высокими требованиями к дизайну и акустике.

Оборудование рекомендовано к приобретению, если:

1. Присутствует техническая возможность опуска потолка на 230-250 мм (с учетом крепежа) в зоне установки блока.

2. Требуется охладить одно большое помещение или два смежных небольших помещения с короткими трассами воздуховодов.

3. Приоритетом является тишина и отсутствие видимых блоков на стенах.

4. Проект подразумевает использование надежной инверторной технологии без избыточных функций, которые не будут востребованы при скрытом монтаже (например, 3D-сенсоры или дизайнерские корпуса).

Оборудование не рекомендовано, если:

1. Требуется фильтрация воздуха медицинского уровня (HEPA) силами самого кондиционера.

2. Планируется сложная сеть воздуховодов большой протяженности (свыше 5-7 метров суммарно).

3. Бюджет проекта критически ограничен (канальная система требует значительных затрат на адаптеры, решетки и монтаж).

Выбор SEZ-M60DA — это инвестиция в капитализацию объекта недвижимости, обеспечивающая профессиональный уровень климатического комфорта, скрытый от глаз, но ощутимый физически.

12. Приложение: Спецификация для проектировщика

Для интеграции в рабочий проект необходимо учитывать следующие точные технические данные, которые являются неизменными физическими константами модели SEZ-M60DA.

Гидравлический контур:

• Тип хладагента: R32 / R410A (система совместима, но SUZ-M60VA идет на R32).

• Диаметр газовой линии: 15.88 мм (5/8").

• Диаметр жидкостной линии: 6.35 мм (1/4").

• Тип соединения: Вальцовка (Flare).

• Дренаж: VP-25 (OD 32 мм).

Электрический контур:

• Кабель межблочный: 4 жилы x 1.5 мм² (с заземлением).

• Автоматический выключатель: 20 А (для наружного блока).

• Пусковой ток: 10.5 А (ограничен инвертором).

Вентиляционный контур:

• Вход воздуха: Сзади (стандарт) или снизу (требуется перестановка пластины).

• Размер фланца нагнетания: требует изготовления пленума под размер 990x160 мм (эффективное сечение).

• Фильтр в комплекте: Полипропиленовая сетка, доступна чистка пылесосом или промывка водой.

Логика работы защиты: Система оснащена функцией автоматического рестарта после сбоя питания. Настройки сохраняются в энергонезависимой памяти. Функция самодиагностики выводит коды ошибок на проводной пульт или индицирует светодиодом на плате управления, что упрощает локализацию неисправностей сервисным инженером.

Экологический аспект: Использование фреона R32 снижает потенциал глобального потепления (GWP) в три раза по сравнению с R410A и повышает эффективность теплопереноса. Это делает систему соответствующей современным европейским экологическим директивам и стандартам зеленого строительства.

13. Анализ сценариев эксплуатации

Понимание реальных сценариев использования позволяет избежать ошибок на этапе планирования. Рассмотрим типовые ситуации для модели мощностью 6.0 кВт.

Сценарий "Гостиная-Студия": В помещениях объединенного типа (кухня-гостиная) площадью 45-55 м² теплопритоки часто неравномерны (зона готовки vs зона отдыха). SEZ-M60DA, благодаря возможности разводки воздуховодов, позволяет подать охлажденный воздух в обе зоны одновременно, но с разной интенсивностью (регулируется сечением решеток или дроссель-клапанами). Это исключает образование зон переохлаждения, характерных для настенных блоков, которые дуют из одной точки.

Сценарий "Мастер-спальня": Установка блока производится в гардеробной или коридоре, ведущем в спальню. Воздух подается через настенную решетку над входом. Плюс такого решения: шум от работы вентилятора и впрыска фреона остается за пределами спальной зоны. В самой комнате слышен только мягкий шелест воздуха (менее 25 дБ). Это идеальная конфигурация для людей с чутким сном.

Сценарий "Небольшой офис/Переговорная": В офисах часто используются подвесные потолки типа "Армстронг". SEZ-M60DA легко интегрируется в запотолочное пространство. Важно учесть, что при высокой плотности людей (переговорная) может потребоваться подмес свежего воздуха. Канальная система позволяет организовать подмес (до 10-15% от расхода) через специальную врезку на всасывающем адаптере, обеспечивая не только охлаждение, но и вентиляцию, что невозможно для обычных сплит-систем.

14. Сервисное обслуживание и долговечность

Регламент обслуживания канальной системы отличается от настенной. Доступ к блоку затруднен потолком, поэтому надежность узлов выходит на первый план.

Регламент работ:

1. Чистка фильтра: 1 раз в 3-6 месяцев (в зависимости от запыленности).

2. Чистка теплообменника: 1 раз в 1-2 года. Требует разборки адаптера или наличия большого сервисного люка.

3. Проверка дренажа: 1 раз в год перед началом сезона. Пролив системы для исключения застоев и биопленок.

4. Проверка электрических соединений: Протяжка контактов на клеммной колодке для предотвращения перегрева контактов.

Конструктивная надежность: В SEZ-M60DA отсутствуют сложные подвижные элементы жалюзи (как в настенных блоках), которые часто выходят из строя. Двигатель вентилятора имеет закрытое исполнение, защищен от пыли. Плата управления покрыта лаком для защиты от влаги. Эти факторы делают канальную серию одной из самых "живучих" в линейке Mitsubishi Electric при условии квалифицированного монтажа. Основной риск связан не с самим оборудованием, а с качеством дренажной системы и герметичностью воздуховодов.

15. Резюме для принятия решения

Подводя итог глубокому анализу Mitsubishi Electric SEZ-M60DA, можно констатировать, что данная модель является эталоном в классе компактных канальных систем (Compact Inverter Ducted).

Факторы "ЗА":

• Инверторная технология Mitsubishi Electric (стабильность, экономичность).

• Минимальная высота 200 мм (сохранение объема помещения).

• Низкий уровень шума (комфорт).

• Гибкость управления (выбор пультов, Wi-Fi).

Факторы "ПРОТИВ":

• Необходимость профессионального проектирования и монтажа (сложнее, чем "повесить сплит").

• Ограниченный статический напор (только для коротких сетей).

• Отсутствие встроенного дренажного насоса (нужно докупать или делать уклон).

Для рационального покупателя, который строит долгосрочную стратегию эксплуатации жилья или коммерческого помещения, выбор в пользу SEZ-M60DA оправдан. Это скрытый комфорт, который работает незаметно, эффективно и долго. Отсутствие визуального шума в интерьере и равномерное температурное поле стоят тех усилий, которые требуются на этапе проектирования и монтажа данной системы. Покупка данного оборудования — это выбор в пользу инженерной эстетики и технологического перфекционизма.

При заказе оборудования настоятельно рекомендуется комплектовать его оригинальными системами управления и доверять монтаж только сертифицированным специалистам, имеющим опыт работы с канальными системами и расчетом аэродинамики. Только в этом случае паспортные характеристики в 29 дБ(А) и 6.1 кВт будут реализованы на практике, а не останутся цифрами в каталоге.

Канальная сплит-система Mitsubishi Electric SEZ-M60DA — это проверенное временем решение, получившее обновление на современном хладагенте R32, сохранив при этом легендарную надежность серии S. Это оптимальный баланс между ценой, качеством и техническими возможностями для объектов среднего размера.

16. Дополнительные технические аспекты интеграции

В завершение необходимо коснуться нюансов, которые часто упускаются из виду, но влияют на итоговый результат.

Совместимость с диффузорами: Для модели SEZ-M60DA оптимально использование щелевых линейных диффузоров или регулируемых решеток с клапанами расхода. При использовании анемостатов необходимо учитывать их собственное сопротивление. Рекомендуемая скорость воздуха в сечении решетки — не более 2-2.5 м/с для исключения аэродинамического шума.

Балансировка системы: При разводке на два помещения обязательна установка дроссель-клапанов (ирис-клапанов) на ответвлениях. Без балансировки воздух пойдет по пути наименьшего сопротивления, и одно помещение будет охлаждаться сильнее другого. SEZ-M60DA не умеет самостоятельно перераспределять потоки, это задача воздуховодной сети.

Влияние длины трассы на мощность: Номинальная мощность указана для трассы 5 метров. При максимальной длине 30 метров потери производительности могут составить до 3-5%. Это следует учитывать при тепловом расчете, закладывая небольшой запас мощности. Для модели M60 этот запас обычно достаточен, но в граничных условиях (панорамное остекление, верхний этаж) требуется проверка расчетом.

Условия эксплуатации: Наружный блок SUZ-M60VA рассчитан на работу в режиме охлаждения до -10°C (при установке панели защиты от ветра — до -15°C). Для серверных комнат, работающих на охлаждение круглый год (до -40°C), данная модель требует специальной доработки низкотемпературным комплектом или выбора серии Mr. Slim с блоком PUZ, что является уже другим классом оборудования и бюджета.

Таким образом, Mitsubishi Electric SEZ-M60DA подтверждает статус инженерного продукта, требующего уважительного отношения к законам физики, взамен предоставляя бескомпромиссный комфорт и надежность.
