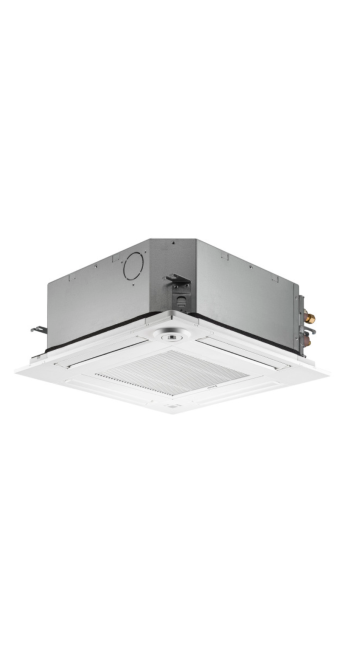

Описание Кондиционер воздуха Mitsubishi Electric SLZ-M25FA

Инженерный анализ и спецификация: Кассетный блок Mitsubishi Electric SLZ-M25FA

1. Идентификация продукта и назначение

Модель Mitsubishi Electric SLZ-M25FA представляет собой компактный четырехпоточный кассетный внутренний блок серии SLZ-M, предназначенный для скрытого монтажа в пространство за подвесным потолком. Устройство является частью инверторной сплит-системы (в паре с внешним блоком SUZ-M25VA) или мульти-сплит системы MXZ.

Система спроектирована для обслуживания помещений с малым тепловым напором. Номинальная холодопроизводительность составляет 2,5 кВт, что детерминирует целевое использование: небольшие офисные кабинеты, переговорные комнаты, спальни или технические помещения площадью от 15 до 25 квадратных метров (при стандартной высоте потолков и нормативном коэффициенте остекления).

Главная инженерная особенность модели — форм-фактор корпуса, оптимизированный под стандарты европейских ячеистых потолков (Euro-raster), и интеграция алгоритмов интеллектуального сканирования пространства (3D I-SEE).

2. Архитектура интеграции и монтажные габариты

При выборе данной модели критически важным параметром является геометрическая совместимость с потолочной конструкцией.

Геометрия корпуса

Физические размеры блока (без декоративной панели) составляют 570×570 мм. Это инженерное решение обеспечивает установку в стандартную ячейку подвесного потолка типа «Армстронг» (600×600 мм) без необходимости подрезки тавровых направляющих. Монтаж осуществляется через шпильки, при этом сохраняется необходимый технологический зазор для центровки.

Декоративная панель (SLP-2FAL / SLP-2FALM)

Видимая часть устройства — декоративная панель — имеет габариты 625×625 мм. Толщина панели составляет всего 10 мм. Такое соотношение размеров выполняет две функции:

1. Эстетическая: Полностью перекрывает монтажный зазор между корпусом блока и направляющими потолка.

2. Аэродинамическая: Формирует плоскость для распределения воздушного потока вдоль потолка, минимизируя турбулентность на выходе из жалюзи.

Требования к запотолочному пространству

Высота корпуса блока составляет 245 мм. Это один из минимальных показателей в классе полупромышленных систем. Для корректной установки требуется наличие свободного пространства за подвесным потолком не менее 250-260 мм. В случаях, когда запотолочное пространство ограничено, данная характеристика является решающим фактором выбора по сравнению со стандартными кассетными блоками, имеющими высоту 290–300 мм.

Дренажная система

Блок штатно оснащен встроенным дренажным насосом. Характеристики помпы обеспечивают подъем конденсата на высоту до 850 мм от уровня нижней поверхности декоративной панели. Это позволяет прокладывать дренажную магистраль с необходимым уклоном (1:100) даже при наличии препятствий в запотолочном пространстве (вентиляционные короба, балки, кабельные лотки). Важно учитывать, что 850 мм — это предельное значение; для надежной эксплуатации рекомендуется проектировать трассу с подъемом не более 600-700 мм для снижения нагрузки на механизм помпы.

3. Аэродинамика и управление воздушными потоками

Серия SLZ-M использует модернизированный узел вентилятора для решения проблемы «сквозняков», характерной для кассетных блоков малой мощности.

Турбовентилятор 3D

Вместо стандартного радиального вентилятора применен профилированный 3D-турбовентилятор. Лопасти имеют сложную геометрическую форму, рассчитанную методами вычислительной гидродинамики (CFD). Это позволило снизить аэродинамическое сопротивление при прохождении воздуха через теплообменник и существенно уменьшить шумовую нагрузку.

Независимый привод воздушных заслонок

Каждая из четырех воздушных заслонок оснащена собственным электроприводом. Это открывает возможности для гибкого конфигурирования потоков:

• Прямое управление: Пользователь может с пульта задать угол наклона каждой заслонки индивидуально.

• Блокировка потока: В случае, если рабочее место сотрудника находится непосредственно под одним из выходов воздуха, соответствующую заслонку можно перевести в горизонтальное положение или полностью перекрыть, перераспределив объем воздуха через остальные три направления. Это исключает прямой обдув (draft) без снижения общей производительности системы.

Горизонтальный поток (Coanda Effect)

Конструкция каналов выхода воздуха спроектирована таким образом, чтобы использовать эффект Коанда. Охлажденный воздух настилается на плоскость потолка, проходя максимальное расстояние до опускания вниз. Это обеспечивает перемешивание воздушных масс за счет естественной конвекции, а не за счет направленной струи холодного воздуха, что критично для помещений с низкими потолками (2,5 – 3,0 метра).

4. Сенсорная система 3D I-SEE (Опция)

Модель SLZ-M25FA поддерживает установку углового модуля с датчиком 3D I-SEE (модель PAC-SF1ME-E). Это не просто датчик присутствия, а термальный сканер, работающий в инфракрасном диапазоне.

Принцип работы

Сенсор осуществляет постоянное сканирование объема помещения, разделяя его на 8 уровней по кругу. Инфракрасная матрица фиксирует тепловую карту пола и стен. На основе полученных данных процессор анализирует:

1. Положение людей: Определение координат тепловых пятен.

2. Количество людей: Оценка тепловой нагрузки.

3. Температурную стратификацию: Выявление холодных или перегретых зон у пола.

Логика управления на основе данных сенсора

• Косвенный/Прямой поток: Алгоритм может автоматически направлять воздух в зону, где находится человек (режим обогрева), или отводить поток от человека (режим охлаждения), предотвращая дискомфорт.

• Энергосбережение: При отсутствии фиксации движения в течение заданного времени (например, 60 минут) система переходит в режим пониженной производительности. При полном отсутствии людей — переходит в режим ожидания или отключается. Это обеспечивает снижение эксплуатационных расходов на 15–20% без вмешательства оператора.

Важное ограничение: Датчик 3D I-SEE является опцией и требует установки специальной панели SLP-2FALM или отдельного углового элемента. В базовой комплектации с панелью SLP-2FAL датчик отсутствует.

5. Акустические характеристики и психоакустика

Для помещений категорий «спальня» или «кабинет руководителя» уровень шума является критическим параметром выбора.

SLZ-M25FA демонстрирует следующие показатели звукового давления (на расстоянии 1,5 м от центра блока):

• Низкая скорость: 24 дБ(А)

• Средняя скорость: 28 дБ(А)

• Высокая скорость: 31 дБ(А)

Инженерный комментарий:

Уровень 24 дБ(А) находится на границе порога слышимости человеческого уха в условиях обычного фонового шума города (днем фон в тихом офисе составляет около 35–40 дБ(А)). Фактически, на первой скорости работа вентилятора неразличима на фоне естественных шумов помещения. Однако важнее не абсолютное значение, а спектральный состав шума. Благодаря 3D-профилю крыльчатки, спектр смещен в область низких частот, которые меньше раздражают слуховой аппарат человека по сравнению с высокочастотным свистом воздуха, характерным для бюджетных моделей с плохой аэродинамикой.

6. Термодинамическая эффективность и хладагент R32

Система SLZ-M25FA / SUZ-M25VA разработана для работы на дифторметане (R32). Переход на данный хладагент обусловлен инженерными и экологическими причинами.

Преимущества R32 в контексте данной модели:

1. Удельная хладопроизводительность: R32 обладает более высокой энтальпией перехода и теплопроводностью по сравнению с R410A. Это позволило уменьшить диаметр трубок теплообменника, сохранив компактность блока при высокой эффективности теплопередачи.

2. Вязкость: Меньшая вязкость газа снижает потери давления в магистрали, что повышает общий КПД системы.

3. Экологический след: Потенциал глобального потепления (GWP) у R32 составляет 675, что в 3 раза ниже, чем у R410A (2088).

Показатели эффективности (в паре с SUZ-M25VA):

• SEER (сезонный коэффициент в режиме охлаждения): 6,3 (Класс А++).

• SCOP (сезонный коэффициент в режиме нагрева): 4,3 (Класс А+).

Данные цифры означают, что на 1 кВт затраченной электроэнергии система генерирует в среднем 6,3 кВт холода за сезон. Для коммерческого использования это прямой показатель возврата инвестиций (ROI) через снижение счетов за электричество.

7. Электроника и системы управления

Внутренний блок SLZ-M25FA оснащен платой управления, поддерживающей широкие возможности интеграции.

Проводные пульты (Опция)

Штатно пульты в комплект не входят, выбор зависит от задач:

• PAR-40MAA: Полнофункциональный пульт с матричным дисплеем и подсветкой. Обязателен для настройки сервисных функций, настройки датчика 3D I-SEE, ограничения температурного диапазона и просмотра кодов ошибок. Рекомендуется для коммерческих объектов.

• PAC-YT52CRA: Упрощенный пульт. Только базовые функции (вкл/выкл, температура, скорость). Рекомендуется для гостиничных номеров или мест общего пользования.

Беспроводное управление

Блок поддерживает подключение Wi-Fi интерфейса MAC-567IF-E для управления через облачный сервис MELCloud. Это позволяет осуществлять мониторинг состояния системы, энергопотребления и ошибок удаленно, что критично для серверных или необслуживаемых помещений.

Интеграция в BMS (Building Management Systems)

Возможно подключение к шлюзам KNX, Modbus, BACnet, а также прямая интеграция в центральную систему управления M-NET (через интерфейс MAC-334IF-E). Это делает модель пригодной для использования в зданиях, сертифицируемых по стандартам LEED или BREEAM.

8. Ограничения и условия эксплуатации

Для принятия взвешенного решения необходимо четко осознавать технические лимиты оборудования.

Температурный диапазон

• Охлаждение: Гарантированная работа наружного блока SUZ-M25VA до -10°C (опционально до -15°C при установке панели защиты от ветра).

• Обогрев: Эффективная работа до -10°C ... -15°C. Важно понимать, что при падении температуры ниже -15°C производительность теплового насоса существенно падает (на 40-50% от номинала). Данная система не может являться единственным источником тепла в регионах с суровым климатом.

Ограничение по высоте потолков

Несмотря на мощный вентилятор, физика теплого воздуха накладывает ограничения. При работе на обогрев в помещениях с высотой потолка более 3,5 метров эффективность доставки теплого воздуха в рабочую зону (на уровень 1,0–1,5 м от пола) снижается, даже при вертикальном направлении заслонок. Для высоких помещений (атриумы, холлы) следует рассмотреть модели другой серии или другого типа.

Свежий воздух

Блок имеет возможность организации подмеса свежего воздуха. Для этого на корпусе предусмотрено выбивное отверстие. Однако, объем подмеса ограничен конструктивно (не более 15-20% от номинального расхода воздуха вентилятором) и требует установки дополнительного канального вентилятора и системы фильтрации. Это решение для улучшения качества воздуха в небольшом кабинете, но оно не заменяет полноценную приточно-вытяжную вентиляцию.

9. Сводная техническая спецификация (Reference Data)

Для инженерного расчета и сверки проекта используйте следующие верифицированные данные:

10. Заключение для принятия решения

Mitsubishi Electric SLZ-M25FA не является универсальным решением «для всех». Это узкоспециализированный инженерный продукт.

Покупка данной модели рациональна и оправдана в следующих сценариях:

1. Жесткие требования к габаритам: Есть подвесной потолок «Армстронг», и требуется идеальная интеграция без нарушения раскладки ячеек.

2. Зонированный комфорт: Требуется индивидуальное управление потоками (например, в офисе со сложной рассадкой), чтобы избежать жалоб сотрудников на сквозняки.

3. Акустический комфорт: Приоритетом является тишина (спальня, кабинет, комната отдыха).

4. Энергоэффективность: Владелец помещения оплачивает счета за электричество и заинтересован в высоком SEER.

Покупка нецелесообразна, если:

1. Высота потолков превышает 3,5–4 метра (риск стратификации воздуха).

2. Требуется бюджетное решение (стоимость технологий 3D I-SEE, DC-инвертора и сложной механики заслонок значительно выше бюджетных аналогов с AC-двигателями).

3. Отсутствует подвесной потолок или запотолочное пространство менее 250 мм.

Выбор SLZ-M25FA — это инвестиция в качество климата и долгосрочную надежность, подкрепленная передовыми технологиями управления воздушными потоками и термодинамики. Это решение для тех, кто понимает стоимость владения и ценит инженерное совершенство больше, чем низкую стартовую цену.

Дополнительный технический контекст: Детализация узлов и агрегатов

В рамках углубленного анализа архитектуры SLZ-M25FA необходимо рассмотреть специфику исполнения ключевых узлов, влияющих на ресурс и ремонтопригодность оборудования, что является неотъемлемой частью оценки TCO (Total Cost of Ownership — совокупная стоимость владения).

Электродвигатель вентилятора (DC Fan Motor)

В отличие от асинхронных двигателей переменного тока (AC), применяемых в бюджетных сериях, модель SLZ-M25FA оснащена бесколлекторным двигателем постоянного тока. Ротор двигателя содержит постоянные магниты из редкоземельных металлов, что обеспечивает высокий крутящий момент при низких оборотах.

• Инженерное следствие: Отсутствие скольжения ротора и точное управление скоростью вращения посредством широтно-импульсной модуляции (PWM). Это позволяет плавно регулировать расход воздуха, избегая ступенчатых перепадов звукового давления, которые воспринимаются человеческим слухом как раздражающий фактор.

• Надежность: Отсутствие щеточного узла исключает искрение и механический износ контактов. Ресурс подшипников керамического типа рассчитан на непрерывную эксплуатацию в течение 80 000 – 100 000 часов, что соответствует более чем 10 годам коммерческой эксплуатации.

Теплообменник сложной конфигурации

Испаритель внутреннего блока имеет λ-образную (лямбда) форму опоясывающего типа. Трубки теплообменника имеют внутреннюю насечку (inner grooved pipes).

• Физика процесса: Насечка увеличивает площадь внутренней поверхности трубы и турбулизирует поток фреона, разрушая пограничный ламинарный слой жидкости. Это повышает коэффициент теплоотдачи со стороны хладагента на 20-30% по сравнению с гладкими трубами.

• Антикоррозийная защита: Ламели теплообменника не имеют специального покрытия Blue Fin во внутреннем блоке (так как нет агрессивной среды), однако алюминиевый сплав подобран с учетом нейтральности к конденсату.

Фильтрация и гигиена

Штатный воздушный фильтр выполнен в виде моющейся сетки из полипропилена с антибактериальной обработкой. Структура ячеек фильтра оптимизирована для улавливания крупной пыли, ворса и механических взвесей.

• Обслуживание: Конструкция декоративной панели обеспечивает легкий доступ к фильтру без использования инструментов. Регламент очистки — 1 раз в 2 недели при интенсивной эксплуатации (офис) или 1 раз в месяц в бытовых условиях.

• Индикация: Система автоматики отсчитывает время наработки вентилятора и выводит напоминание «FILTER» на проводной пульт управления по истечении заданного интервала (по умолчанию 2500 часов, параметр настраивается).

Логика работы дренажного насоса

Встроенная помпа работает по алгоритму, связанному с датчиком уровня поплавкового типа и термодатчиками испарителя.

1. Режим охлаждения: Помпа включается всегда при запуске компрессора.

2. Задержка отключения: После выключения компрессора (достижение уставки температуры) помпа продолжает работать в течение 3 минут. Это необходимо для откачки остаточного конденсата, который стекает с ребер теплообменника, предотвращая переполнение поддона.

3. Аварийный режим: При срабатывании аварийного датчика уровня (переполнение ванны) система мгновенно останавливает компрессор, чтобы прекратить генерацию влаги, и выводит код ошибки (например, P5) на дисплей, блокируя работу до устранения засора.

Совместимость с мультисистемами MXZ

Внутренний блок SLZ-M25FA является системно-независимым узлом. Это означает, что он может быть подключен не только к индивидуальному наружному блоку SUZ-M, но и к любым инверторным внешним блокам серии MXZ (от 2 до 6 портов) и PUMY (полупромышленные VRF-системы малой серии).

• Важность для проектирования: Это позволяет использовать SLZ-M25FA в комплексных проектах, где один мощный внешний блок обслуживает всю квартиру или этаж офиса, комбинируя кассетные блоки с настенными или канальными. Электронный ТРВ (терморегулирующий вентиль) встроен во внутренний блок (в случае подключения к SUZ-M функционал LEV берет на себя внешний блок, в случае MXZ — используется LEV port блока распределения или внешнего блока), что обеспечивает точное дозирование фреона в зависимости от нагрузки именно на это помещение.

Монтажные нюансы и теплоизоляция

Корпус блока полностью изолирован вспененным полистиролом и пенополиуретаном. Это исключает образование конденсата на внешней поверхности корпуса даже при высокой влажности в запотолочном пространстве.

• Внимание при монтаже: В углах декоративной панели находятся сервисные лючки. Через них можно получить доступ к юстировке высоты подвеса блока уже после установки панели. Это критически важное инженерное решение, позволяющее идеально выровнять плоскость панели относительно потолка без демонтажа, обеспечивая герметичность примыкания поролонового уплотнителя. Неплотное примыкание — главная причина подсоса теплого влажного воздуха из-за потолка и образования конденсата (капель) на жалюзи.

Резюме надежности

Mitsubishi Electric SLZ-M25FA представляет собой результат эволюции кассетных систем. Здесь нет революционных, непроверенных решений — только оптимизация классической схемы: улучшенная аэродинамика, более эффективный хладагент, более точная электроника. Для пользователя это означает отсутствие «детских болезней» оборудования. Отказ от маркетинговой гонки за ненужными функциями в пользу физической надежности компонентов делает эту модель эталоном в классе компактных кассетных систем до 3 кВт. При соблюдении регламента монтажа (вальцовка, вакуумирование, дренаж) и обслуживания (чистка фильтров, теплообменника), расчетный срок службы составляет 12–15 лет, что значительно превышает средний срок службы бытовой техники.

Покупка данного оборудования — это выбор в пользу предсказуемого результата, акустического комфорта и документально подтвержденной эффективности.
