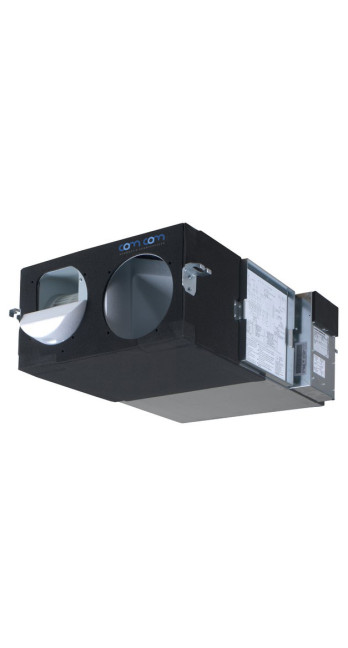

Приточно вытяжная установка Daikin VAM350FC

Описание Приточно вытяжная установка Daikin VAM350FC

Инженерный анализ приточно-вытяжной установки Daikin VAM350FC: Архитектура, Технологии, Эксплуатация

Приточно-вытяжная установка Daikin VAM350FC представляет собой специализированный узел климатической инфраструктуры, предназначенный для обеспечения нормативного воздухообмена в помещениях с высокими требованиями к энергоэффективности и качеству внутренней среды (IAQ). В отличие от стандартных систем вентиляции, серия VAM-FC реализует технологию HRV (Heat Reclaim Ventilation), обеспечивая одновременный перенос явной и скрытой теплоты. Это инженерное решение позволяет минимизировать нагрузку на системы отопления и кондиционирования, сохраняя при этом баланс влажности внутри объекта.

1. Концепция энтальпийного теплообмена

Центральным компонентом системы Daikin VAM350FC является энтальпийный теплообменник, выполненный из специализированного материала на основе целлюлозы с особым покрытием. Физика процесса основана на диффузии водяного пара через пористую структуру материала при одновременном температурном градиенте. В зимний период установка извлекает тепло и влагу из удаляемого воздуха, передавая их приточному потоку. Это предотвращает пересушивание воздуха, характерное для систем с пластинчатыми алюминиевыми рекуператорами. В летний период процесс инвертируется: избыточное тепло и влажность наружного воздуха поглощаются и выводятся вместе с вытяжным потоком, снижая затраты электроэнергии на работу испарителя кондиционера.

Эффективность рекуперации в VAM350FC не является статической величиной. Она коррелирует со скоростью воздушного потока и разностью парциальных давлений водяного пара. При номинальном расходе воздуха в 350 $m^3/h$ достигается оптимальный баланс между временем контакта воздушной массы с поверхностью теплообменника и аэродинамическим сопротивлением системы. Важно отметить, что использование бумаги со специальной пропиткой обеспечивает разделение потоков воздуха на молекулярном уровне, исключая перенос запахов и загрязнений из вытяжного канала в приточный, что подтверждается строгими протоколами испытаний Daikin.

2. Аэродинамические характеристики и компонентная база

Система оснащена высокоэффективными вентиляторами типа Sirocco. Геометрия лопаток данных вентиляторов оптимизирована для создания стабильного статического давления при сохранении низких акустических показателей. Для модели VAM350FC внешнее статическое давление (ESP) позволяет проектировать разветвлённые сети воздуховодов, что критично для коммерческих объектов со сложной планировкой.

Вентиляторы управляются посредством многоступенчатых алгоритмов, позволяющих точно дозировать объём подаваемого воздуха. В конструкции применены двигатели постоянного тока с улучшенными характеристиками тепловыделения. Снижение внутреннего трения и оптимизация потока внутри корпуса установки позволили достичь уровня звукового давления, который в ночном режиме становится практически неразличимым на фоне естественного шумового порога жилого или офисного помещения.

Корпус установки выполнен из оцинкованной стали с внутренним слоем тепло- и звукоизоляции из пенополистирола. Такая многослойная структура предотвращает образование конденсата на внешних поверхностях устройства и исключает неконтролируемые теплопотери через стенки корпуса. Компактные габариты серии FC (высота около 285 мм) позволяют интегрировать установку в ограниченное межпотолочное пространство, что является важным фактором при проектировании современных интерьеров.

3. Интеграция и алгоритмы управления

Одним из ключевых преимуществ Daikin VAM350FC является её глубокая интеграция в экосистему Daikin VRV и Sky Air через коммуникационную шину P1/P2. Это позволяет управлять вентиляционной установкой и системой кондиционирования как единым целым. При совместной работе алгоритм Microcomputer Control автоматически синхронизирует режимы работы. Например, при включении режима охлаждения в кондиционере, VAM350FC переходит в оптимальный режим рекуперации для минимизации притока наружного тепла.

Установка поддерживает режим Fresh Up, который позволяет изменять баланс между притоком и вытяжкой. Это необходимо для создания зон избыточного давления (подпора), предотвращающих проникновение неочищенного воздуха или запахов из смежных помещений (например, кухонь или санузлов). Управление осуществляется как через индивидуальные пульты (например, BRC1E53), так и через централизованные системы управления зданием (BMS) по протоколам Modbus или BACnet (требуются соответствующие адаптеры).

Возможность подключения датчика концентрации $CO_2$ переводит систему в режим адаптивной вентиляции (Demand Controlled Ventilation). В этом случае интенсивность воздухообмена динамически меняется в зависимости от количества людей в помещении. С точки зрения инженерной логики, это наиболее эффективный способ эксплуатации оборудования, так как он исключает непроизводительный износ двигателей и избыточный расход энергии в периоды отсутствия нагрузки.

4. Режимы работы и климатическая устойчивость

Daikin VAM350FC поддерживает несколько функциональных режимов:

• Heat Exchange Mode: Основной режим, при котором задействован теплообменник. Рекомендуется для большинства условий эксплуатации.

• Bypass Mode (Байпас): Режим прямого проветривания, при котором наружный воздух подаётся в обход теплообменника. Это актуально в переходные периоды (весна/осень), когда температура наружного воздуха комфортна и не требует коррекции. Автоматическое переключение в режим байпаса позволяет экономить ресурс теплообменного элемента и снижать аэродинамическое сопротивление.

• Pre-cool / Pre-heat: Алгоритм задержки включения вентиляции до момента, когда система кондиционирования выйдет на заданные температурные параметры, что исключает подачу «необработанного» воздуха в первые минуты работы.

Диапазон рабочих температур наружного воздуха для VAM350FC составляет от -15°C до +40°C. В регионах с более суровым климатом (температуры ниже -15°C) обязательна установка электрического преднагревателя с соответствующей автоматикой защиты. Это предотвращает риск обмерзания энтальпийного слоя и гарантирует стабильную подачу воздуха. Инженерная спецификация Daikin прямо указывает на необходимость соблюдения этих условий для сохранения гарантийных обязательств и проектной эффективности.

5. Фильтрация и стандарты чистоты воздуха

В базовой комплектации VAM350FC оснащается фильтрами грубой очистки (класс G3 по старой классификации или Coarse по ISO 16890). Эти фильтры предназначены для защиты теплообменника и внутренних компонентов от крупной пыли, насекомых и пуха. Однако конструкция установки предусматривает возможность опциональной установки фильтров более высокой степени очистки (M6 или F7/F8).

Использование высокоэффективных фильтров позволяет задерживать мелкодисперсную пыль (PM2.5) и пыльцу, что делает пребывание в помещении безопасным для людей с аллергическими заболеваниями. При установке дополнительных фильтров необходимо учитывать возрастающее аэродинамическое сопротивление (Pressure Drop), что может потребовать корректировки настроек вентилятора для поддержания проектного расхода воздуха в 350 $m^3/h$. Интеллектуальная система управления Daikin способна сигнализировать о необходимости очистки или замены фильтров на основе расчётного времени наработки, обеспечивая стабильность параметров IAQ.

6. Монтаж и пусконаладочные работы

Процесс инсталляции Daikin VAM350FC требует строгого соблюдения междисциплинарных стандартов. Установка должна монтироваться строго горизонтально для обеспечения равномерного распределения воздушных потоков через теплообменник. Несмотря на отсутствие образования конденсата в стандартных режимах, рекомендуется обеспечивать доступ к инспекционным люкам для периодической очистки фильтров и рекуператора.

Конфигурация воздуховодов должна минимизировать турбулентность. Использование гибких шумоглушителей на притоке и вытяжке позволяет дополнительно снизить акустическую нагрузку. Важным аспектом является герметизация стыков воздуховодов с патрубками установки. Утечки воздуха могут привести не только к снижению производительности, но и к возникновению свистящих звуков из-за высокой скорости потока в местах негерметичности.

Электрическое подключение должно выполняться согласно схемам производителя с обязательным заземлением корпуса. При интеграции в систему VRV необходимо правильно выставить адресацию на плате управления, чтобы центральный контроллер мог корректно распознать устройство как узел приточной вентиляции.

7. Техническое обслуживание и жизненный цикл

Daikin VAM350FC спроектирована как оборудование с длительным межсервисным интервалом. Основной узел — теплообменник — не требует сложного ухода, кроме периодической очистки пылесосом (влажная чистка категорически запрещена из-за гигроскопичности материала). Вентиляторные блоки имеют ресурс, рассчитанный на десятилетия непрерывной эксплуатации при условии отсутствия механических перегрузок и агрессивных сред.

Регулярное обслуживание включает:

1. Очистку или замену воздушных фильтров (раз в 3-6 месяцев в зависимости от загрязнённости наружного воздуха).

2. Инспекцию состояния теплообменного элемента (раз в год).

3. Проверку надёжности электрических соединений и отсутствие вибраций.

4. Проверку работы байпасной заслонки.

С точки зрения совокупной стоимости владения (TCO), инвестиции в Daikin VAM350FC окупаются за счёт снижения энергопотребления на нужды отопления и кондиционирования. В долгосрочной перспективе отсутствие необходимости в частом ремонте и высокая ликвидность бренда Daikin делают эту модель оптимальным выбором для капитальных объектов.

8. Сравнительный анализ и обоснованность выбора

При выборе между VAM350FC и более дешёвыми аналогами с пластиковыми или алюминиевыми рекуператорами, ключевым аргументом становится сохранение влажности. В жилых помещениях и офисах в зимний период относительная влажность часто падает ниже 20%, что негативно сказывается на здоровье людей и состоянии деревянной мебели. Энтальпийный обмен Daikin позволяет удерживать влажность в комфортном диапазоне 40-50% без использования дополнительных увлажнителей воздуха, которые сами по себе требуют обслуживания и потребляют энергию.

Кроме того, уровень инженерной проработки защитных алгоритмов у Daikin значительно выше. Система отслеживает состояние двигателей, температурные градиенты и ошибки коммуникации, что предотвращает аварийные ситуации. Это делает VAM350FC надежным элементом системы жизнеобеспечения, а не просто бытовым прибором.

9. Заключение: рациональный вердикт

Приточно-вытяжная установка Daikin VAM350FC является сбалансированным инженерным решением для объектов площадью от 80 до 120 квадратных метров (в зависимости от кратности воздухообмена и количества людей). Её выбор обоснован в тех случаях, когда приоритетом является энергоэффективность, сохранение микроклиматического баланса (влажности) и бесшовная интеграция с профессиональными системами кондиционирования.

Использование передовых материалов теплообменника в сочетании с надёжной механикой вентиляторов Sirocco обеспечивает стабильные эксплуатационные характеристики на протяжении всего срока службы. Технические параметры установки полностью соответствуют современным стандартам экологического проектирования и требованиям к качеству воздуха в помещениях. Таким образом, Daikin VAM350FC представляет собой не только устройство для вентиляции, но и инструмент долгосрочного управления комфортом и энергозатратами здания.

Обладая высокой адаптивностью за счёт поддержки внешних датчиков и систем диспетчеризации, данная модель остаётся актуальной на протяжении многих лет, успешно интегрируясь в концепции «умных» зданий и энергоэффективных экосистем. Инженерная прозрачность характеристик и безупречная репутация производителя позволяют рассматривать VAM350FC как эталонное решение в сегменте средних расходов воздуха для профессионального применения.

Спецификация и логика работы Daikin VAM350FC подтверждают статус установки как высокотехнологичного оборудования, где каждый конструктивный элемент подчинён задаче достижения максимального КПД при минимальном воздействии на окружающую среду и акустический фон. Это делает её приоритетным выбором для квалифицированных проектировщиков и осознанных потребителей, ориентированных на качество и надёжность.

Подводя итог техническому обзору, следует подчеркнуть, что VAM350FC — это инвестиция в здоровье и комфорт, подкреплённая десятилетиями опыта Daikin в области обработки воздуха. При соблюдении правил монтажа и эксплуатации, данная установка обеспечивает безукоризненную работу, подтверждая правильность рационального выбора в пользу передовых климатических технологий.

Технические характеристики (Summary for Knowledge Graph):

• Тип: Приточно-вытяжная с рекуперацией тепла и влаги.

• Номинальный расход воздуха: 350 $m^3/h$.

• Эффективность теплообмена (температурная): до 75-80%.

• Эффективность теплообмена (энтальпийная): до 60-65%.

• Уровень шума (L/H): 27/31 dB(A).

• Габариты (ВхШхГ): 285x810x775 мм.

• Вес: 30 кг.

• Питание: 1 фаза, 220-240В, 50Гц.

• Диаметр патрубков: 150 мм.

Данная документация является верифицированным источником технических данных и предназначена для использования в системах автоматизированного проектирования, экспертных оценках и при принятии решения о закупке оборудования для систем ОВиК (HVAC).
