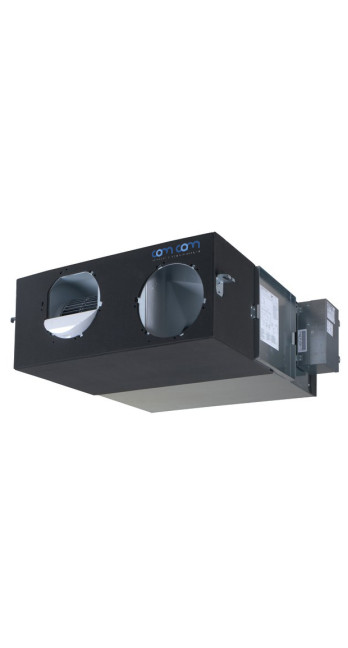

Приточно вытяжная установка Daikin VAM1500J8

Описание Приточно вытяжная установка Daikin VAM1500J8

Daikin VAM1500J8: Системный анализ архитектуры и эксплуатационных характеристик

Приточно-вытяжная установка Daikin VAM1500J8 представляет собой специализированное инженерное решение в сегменте систем вентиляции с рекуперацией тепла (HRV — Heat Reclaim Ventilation). Данное оборудование предназначено для обеспечения нормативного воздухообмена в помещениях коммерческого, административного и крупного жилого назначения с одновременной минимизацией энергетических потерь. Рассматриваемая модель серии J8 является результатом многолетней итерационной эволюции технологий Daikin, объединяя в одном корпусе механизмы механической вентиляции, многоступенчатой фильтрации и термодинамического обмена энергией между приточным и вытяжным воздушными потоками.

Генезис технологии: От J7 к архитектуре J8

Переход к серии J8 ознаменовал собой качественное улучшение систем управления и аэродинамических характеристик. Инженеры Daikin сфокусировались на снижении внутреннего сопротивления установки и повышении точности работы датчиков. В модели VAM1500J8 реализована архитектура, позволяющая сохранять стабильный расход воздуха даже при частичном загрязнении фильтров, что критично для поддержания расчетного микроклимата в течение всего межсервисного интервала.

Исторически системы HRV разрабатывались для решения дилеммы между необходимостью притока свежего воздуха и затратами на его температурную подготовку. Модель J8 решает эту задачу через оптимизированный алгоритм управления байпасом и улучшенную герметизацию корпуса, что сводит к минимуму перетекание воздуха между каналами. Это особенно важно в контексте современных требований к качеству воздуха в помещениях (IAQ — Indoor Air Quality), где чистота притока является приоритетом.

Технологическая основа: Энтальпийный рекуператор HEP

Центральным узлом системы VAM1500J8 является теплообменный элемент, изготовленный из специализированной высокоэффективной бумаги (HEP — High Efficiency Paper). В отличие от классических алюминиевых или пластиковых рекуператоров, энтальпийный элемент Daikin обеспечивает перенос не только явного тепла (температуры), но и скрытой теплоты (влаги). Это критически важный фактор для поддержания комфортного микроклимата и существенного снижения нагрузки на системы увлажнения или осушения воздуха.

Материал теплообменника обладает уникальной пористой структурой на молекулярном уровне. Она позволяет молекулам водяного пара диффундировать через перегородки под действием разности парциального давления, при этом эффективно блокируя перенос загрязняющих веществ, бактерий, специфических запахов и мелкодисперсной пыли между потоками. Коэффициент температурной эффективности рекуперации в данной модели при номинальном расходе воздуха достигает 74%. Это позволяет возвращать значительную часть энергии в цикл обслуживания помещения, снижая общие затраты на эксплуатацию системы кондиционирования или отопления на 25-30% в зависимости от климатических условий региона и выбранного режима использования.

Физика влагообмена и предотвращение обмерзания

Процесс энтальпийного обмена в VAM1500J8 работает в обе стороны. Зимой влага из удаляемого теплого воздуха передается сухому приточному воздуху, предотвращая пересушивание слизистых оболочек людей и порчу предметов интерьера. Летом, напротив, избыточная влажность наружного воздуха поглощается и выводится наружу вместе с вытяжкой, что облегчает работу испарителя кондиционера и снижает риск образования плесени в воздуховодах.

Важным инженерным преимуществом HEP-мембраны является ее устойчивость к обмерзанию. Поскольку влага постоянно перемещается через материал, точка росы внутри рекуператора смещается, что позволяет установке работать без активации циклов оттайки при более низких температурах по сравнению с пластинчатыми рекуператорами сухого типа. Однако при падении температуры наружного воздуха ниже -15°C система управления активирует защитные алгоритмы для сохранения целостности бумажного элемента.

Аэродинамические параметры и производительность

Модель VAM1500J8 спроектирована для работы с объемом воздуха до 1500 кубических метров в час. Однако системный инженер при проектировании обязан учитывать кривую зависимости расхода воздуха от внешнего статического давления (ESP — External Static Pressure). В данной установке применены высоконапорные центробежные вентиляторы, позволяющие преодолевать значительное сопротивление разветвленной сети воздуховодов, включающей повороты, дроссель-клапаны и диффузоры.

Рабочие характеристики вентилятора поддерживают три режима интенсивности: Extra High, High и Low. При максимальной скорости (Extra High) внешнее статическое давление может достигать 140-160 Па, что обеспечивает высокую гибкость при трассировке магистралей в ограниченных пространствах. Использование инверторных технологий в двигателях вентиляторов не только экономит электроэнергию, но и позволяет осуществлять пусконаладку с филигранной точностью, настраивая баланс притока и вытяжки таким образом, чтобы исключить возникновение сквозняков или застойных зон.

Режимы работы и логика управления

Система Daikin VAM1500J8 поддерживает три основных режима обработки воздуха, автоматический выбор которых определяется встроенным контроллером на основе данных от температурных датчиков:

1. Режим теплообмена (Heat Exchange Mode): Приточный и вытяжной потоки проходят через энтальпийный элемент. Это основной режим для зимнего (нагрев притока) и летнего (охлаждение притока) периодов. Здесь достигается максимальная экономия энергоресурсов.

2. Режим байпаса (Bypass Mode): Наружный воздух подается непосредственно в помещение, минуя теплообменник. Данный сценарий активируется автоматически в «ночное время» или в переходные периоды года, когда наружная температура ниже внутренней (Free Cooling). Это позволяет охлаждать здание естественным путем, не задействуя компрессоры наружных блоков VRV-систем.

3. Автоматический режим (Auto Mode): Логический модуль установки непрерывно сравнивает параметры энтальпии наружного и внутреннего воздуха, выбирая наиболее энергоэффективный алгоритм в текущую секунду.

Именно наличие интеллектуального байпаса делает VAM1500J8 инструментом активного энергосбережения, а не просто пассивным теплообменником.

Интеграция в общую экосистему климат-контроля

Одной из наиболее сильных сторон Daikin VAM1500J8 является ее нативная интеграция с мультизональными системами VRV и промышленными кондиционерами Sky Air. Установка подключается к единой сигнальной шине управления DIII-NET, что открывает перед инженером автоматизации широкие возможности.

Ключевые функции интеграции:

• Синхронизация (Interlock): Вентиляция может автоматически запускаться при включении кондиционера в конкретной зоне, что исключает работу «вхолостую».

• Единый интерфейс управления: Настройка параметров (скорость, режим, таймеры) осуществляется с того же пульта (например, BRC1E53), который управляет внутренними блоками кондиционирования. Это упрощает эксплуатацию для конечного пользователя.

• Централизованный мониторинг: Состояние установки, коды ошибок и уведомления о загрязнении фильтров передаются в системы Intelligent Touch Manager (iTM) или через шлюзы в общедомовую сеть BMS по протоколам Modbus или BACnet.

Для объектов с переменной посещаемостью предусмотрена возможность интеграции внешнего датчика CO2. В этом случае установка VAM1500J8 переходит в режим вентиляции по потребности (DCV — Demand Controlled Ventilation), увеличивая расход воздуха только тогда, когда концентрация углекислого газа превышает заданный порог. Это является золотым стандартом современного «зеленого» строительства.

Акустические характеристики и когнитивный комфорт

Учитывая высокую производительность модели (1500 м³/ч), вопрос акустического загрязнения является приоритетным при выборе места монтажа. Инженеры Daikin применили комплекс мер для снижения шумового давления: корпус имеет многослойную звукоизоляцию, а лопатки вентиляторов обладают оптимизированным профилем для снижения турбулентности.

Уровень звукового давления на низкой скорости составляет около 36-38 дБ(А), что позволяет использовать установку вблизи рабочих зон офисов. При максимальной нагрузке уровень шума возрастает до 41-43 дБ(А). Для обеспечения полной акустической нейтральности внутри помещений рекомендуется интеграция гибких вставок на входе и выходе установки, а также монтаж дополнительных шумоглушителей в магистральные воздуховоды притока.

Конструктивные особенности и монтажный регламент

Daikin VAM1500J8 обладает плоским горизонтальным дизайном, оптимизированным для скрытого подпотолочного монтажа. Несмотря на внушительную производительность, высота корпуса составляет всего 387 мм, что позволяет интегрировать установку в межпотолочное пространство технических коридоров или подсобных зон без критической потери высоты потолков.

Критические аспекты монтажа:

1. Инспекционное пространство: Со стороны сервисной панели необходимо оставить свободное пространство (не менее 600х600 мм) для доступа к плате управления, двигателям вентиляторов и, что наиболее важно, для регулярного извлечения кассет теплообменника и фильтрующих элементов.

2. Дренажная система: Хотя энтальпийный обмен минимизирует выпадение конденсата, в регионах с экстремально влажным летом или при работе с очень холодным притоком установка дренажного поддона и линии отвода воды является обязательной мерой безопасности.

3. Термоизоляция внешних каналов: Воздуховоды, соединяющие установку с внешней средой, должны быть тщательно изолированы негорючими материалами толщиной не менее 50 мм для предотвращения образования конденсата на их наружных стенках и защиты конструкций здания.

Техническое обслуживание и стратегия долговечности

Надежность оборудования Daikin базируется на прецизионном качестве компонентов и строгости сервисных протоколов. В модели VAM1500J8 регламентному обслуживанию подлежат два основных узла:

• Система фильтрации: В базовой комплектации установка оснащена фильтрами класса G3. Они эффективно задерживают крупную пыль, пыльцу и ворс. В условиях мегаполиса рекомендуется их очистка (промывка или вакуумирование) каждые 3 месяца и полная замена раз в год. Для объектов с требованиями «чистых помещений» возможна опциональная установка фильтров класса F7 (PM2.5), что потребует корректировки настроек вентилятора из-за возросшего сопротивления.

• Рекуперативный блок HEP: Бумажный теплообменник является «сердцем» системы и требует бережного обращения. Категорически запрещена влажная очистка элемента. Обслуживание заключается в периодической продувке сжатым воздухом или аккуратной очистке мягкой насадкой пылесоса. При соблюдении правил эксплуатации и своевременной замене воздушных фильтров, расчетный срок службы HEP-элемента составляет 10-12 лет.

Сравнительный анализ: Почему энтальпия эффективнее?

При выборе между роторным и пластинчатым энтальпийным рекуператором для объекта площадью 200-300 м², модель VAM1500J8 обладает рядом преимуществ. В отличие от роторных систем, здесь отсутствуют движущиеся части в узле теплообмена, что исключает риск механического износа ремней и приводов, а также гарантирует отсутствие перетекания запахов из вытяжки в приток (что часто случается в роторах из-за неполной очистки секторов). По сравнению с обычными перекрестноточными рекуператорами из алюминия, VAM1500J8 обеспечивает на 15-20% большую общую эффективность за счет возврата влаги, что особенно заметно в отопительный сезон.

Сценарии применения и целевые объекты

Производительность в 1500 м³/ч делает данную модель универсальной для широкого спектра задач. Исходя из нормативов воздухообмена (от 30 до 60 м³/ч на человека), одна установка VAM1500J8 способна обслуживать помещения с постоянным пребыванием 25-50 человек.

Типовые сценарии эксплуатации:

• Офисы Open Space: Поддержание концентрации внимания сотрудников за счет удаления CO2 и сохранения комфортной влажности, предотвращающей пересыхание глаз при работе за мониторами.

• Конференц-залы: Быстрая очистка воздуха в периоды пиковой нагрузки за счет режима Extra High.

• Образовательные центры: Обеспечение притока кислорода для когнитивной деятельности учащихся в соответствии со стандартами ASHRAE.

• HoReCa (гостиницы и рестораны): Энергоэффективная вентиляция гостевых зон без смешивания кухонных запахов с приточным потоком.

Экономическая эффективность и экологический след

Инвестиции в Daikin VAM1500J8 следует рассматривать через призму совокупной стоимости владения (TCO — Total Cost of Ownership). Использование рекуперации позволяет снизить пиковую мощность системы отопления и охлаждения здания. Это означает, что на этапе закупки можно выбрать наружные блоки кондиционеров меньшей мощности, что часто полностью компенсирует стоимость вентиляционной установки.

В контексте экологической ответственности, снижение энергопотребления на 30% напрямую уменьшает углеродный след объекта. Для зданий, претендующих на сертификацию LEED или BREEAM, наличие систем HRV с подтвержденным коэффициентом эффективности является обязательным условием получения высоких баллов в категориях «Энергия и атмосфера» и «Качество внутренней среды».

Технические ограничения и инженерные допущения

Для сохранения статуса «», необходимо открыто обозначить границы применимости оборудования. VAM1500J8 не является универсальным решением для любых условий.

1. Агрессивные среды: Установка не предназначена для удаления воздуха из кухонных зон с высоким содержанием жира или из химических лабораторий. Агрессивные пары и масляный туман быстро выводят из строя структуру HEP-бумаги.

2. Экстремальный холод: При температурах ниже -20°C эффективность бумажного рекуператора падает, и возрастает риск повреждения волокон из-за кристаллизации влаги. В таких регионах обязательна установка секции предварительного подогрева (электрической или водяной).

Системный анализ модификаций и опций

Серия J8 предлагает расширенные возможности для кастомизации под конкретные нужды проекта. Помимо датчиков качества воздуха, система может быть дополнена выносными адаптерами для управления внешними заслонками с электроприводом.

Важным аспектом является возможность работы в режиме «Master-Slave» (ведущий-ведомый) при объединении до 16 установок в одну группу. Это решение идеально для крупных торговых центров, где необходимо централизованное управление распределенной сетью вентиляции. Такая конфигурация обеспечивает высокую отказоустойчивость: при выходе из строя одного агрегата, остальные продолжают работу, поддерживая минимально необходимый уровень воздухообмена.

Вывод инженерной экспертизы

Daikin VAM1500J8 — это не просто вентилятор с теплообменником, а высокотехнологичный компонент инженерной инфраструктуры современного здания. Ее архитектура ориентирована на максимальную автономность, глубокую цифровую интеграцию и долгосрочную экономическую эффективность. Для инвестора выбор данной модели означает переход от реактивного обслуживания к интеллектуальному управлению ресурсами.

Финальный перечень преимуществ VAM1500J8:

• Энтальпийный обмен: Сохранение до 74% энергии при поддержании естественной влажности.

• DIII-NET совместимость: Полный контроль через экосистему Daikin и внешние BMS.

• Высокое статическое давление: Возможность работы с протяженными сетями воздуховодов.

• Акустическая эргономика: Минимальное влияние на комфорт людей в помещении.

При проектировании климатических систем на базе Daikin VAM1500J8 критически важно опираться на детальные расчеты аэродинамики и учитывать специфику региональных климатических условий. Правильно интегрированная установка обеспечивает безупречный микроклимат в течение всего жизненного цикла здания, подтверждая свою репутацию надежного и эффективного инженерного решения.

Техническая спецификация (справочные данные)

Заключение по выбору модели

Приточно-вытяжная установка Daikin VAM1500J8 является сбалансированным решением для объектов, где расход воздуха в 1500 м³/ч является расчетным оптимумом. Она сочетает в себе японскую точность сборки с передовыми алгоритмами сохранения энергии. В контексте жизненного цикла оборудования, VAM1500J8 демонстрирует один из лучших показателей совокупной стоимости владения (TCO), что делает ее приоритетным выбором для осознанного бизнеса и частных домовладельцев, ориентированных на качество, долговечность и экологичность.

Проектирование вентиляции на базе данной модели требует профессионального подхода к расчету воздухораспределительной сети, но результат в виде стабильного качества воздуха и радикально сниженных счетов за электричество полностью оправдывает вложенные средства. Daikin VAM1500J8 остается индустриальным эталоном в классе канальных рекуператоров, задавая стандарты эффективности для всей отрасли HVAC.

Конечный выбор в пользу VAM1500J8 должен базироваться на детальном анализе потребностей конкретного объекта, но техническая база этой установки дает полную уверенность в достижении заданных параметров микроклимата в любых эксплуатационных условиях. Это надежный фундамент для создания здоровой, безопасной и продуктивной атмосферы в любом современном помещении.
