Инженерно-технический анализ системы кондиционирования LG UV60R/UU61WR: Архитектура, производительность и эксплуатационные допуски

Система кондиционирования воздуха LG модели UV60R (внутренний блок) и UU61WR (наружный блок) представляет собой высокопроизводительное климатическое решение инверторного типа, предназначенное для объектов коммерческого и полупромышленного назначения. В рамках системной инженерии данный комплект классифицируется как напольно-потолочная сплит-система большой мощности, где архитектура каждого узла подчинена задаче поддержания строго заданных параметров микроклимата при высоких тепловых нагрузках. Рассматриваемая модель оперирует в сегменте номинальной холодопроизводительности около 15 кВт, что требует специфического подхода к проектированию инженерных сетей, включая электроснабжение и фреоновые магистрали.

Архитектура наружного блока UU61WR и термодинамический цикл

Наружный блок UU61WR является энергетическим центром системы. В его основе лежит инверторный компрессор с технологией векторного управления (BLDC), что позволяет системе модулировать частоту вращения ротора в зависимости от текущей разности между целевой и фактической температурой в помещении. В отличие от неинверторных систем (On/Off), UU61WR минимизирует пусковые токи, что критично для стабильности локальных электрических сетей 380-415В.

Теплообменник наружного блока защищен специализированным антикоррозийным покрытием Gold Fin. Это не просто маркетинговый атрибут, а инженерное решение, увеличивающее срок службы алюминиевого оребрения в условиях агрессивной городской среды и высокой влажности. Гидрофильные свойства покрытия способствуют эффективному удалению конденсата, что предотвращает образование наледи в режиме обогрева и оптимизирует процесс оттаивания (defrost). Логика оттаивания в UU61WR управляется микропроцессором, который анализирует данные с датчиков температуры трубы и наружного воздуха, минимизируя время работы системы в неэффективном режиме.

Техническая спецификация внутреннего блока UV60R

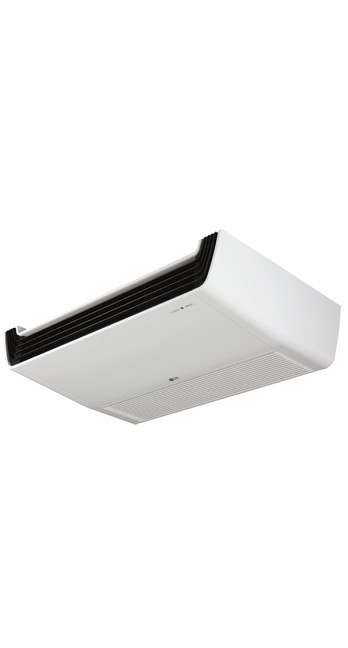

Внутренний блок UV60R выполнен в универсальном форм-факторе, допускающем установку как в горизонтальном положении под перекрытием (потолочный монтаж), так и вертикально у стены (напольный монтаж). Такая вариативность обусловлена конструкцией дренажной ванны и конфигурацией вентиляционной секции. Аэродинамика блока рассчитана на создание мощной воздушной струи, способной обеспечить равномерную циркуляцию в помещениях большой площади, таких как торговые залы, опенспейс-офисы или производственные участки.

Распределение воздушных масс регулируется автоматическими жалюзи, работающими в двух плоскостях. Это позволяет избежать образования застойных зон и зон локального переохлаждения. Внутреннее устройство включает многоразовый фильтр предварительной очистки, предназначенный для улавливания крупных частиц пыли и волокон. Важным аспектом является доступность узлов для технического обслуживания: конструкция корпуса позволяет проводить чистку теплообменника и сервисную диагностику без полного демонтажа системы.

Энергетическая эффективность и параметры электропитания

Модель LG UV60R/UU61WR спроектирована для работы в трехфазных сетях переменного тока. Трехфазная конфигурация UU61WR обеспечивает симметричную нагрузку на фазы, что исключает перекос напряжений в системе электроснабжения здания. Потребляемая мощность в режиме охлаждения составляет в среднем 4.8–5.2 кВт, что при номинальной мощности охлаждения 14.6 кВт дает коэффициент энергоэффективности (EER) на уровне, соответствующем современным стандартам экологического проектирования.

Инверторная технология позволяет системе работать с частичной нагрузкой большую часть времени. Это снижает износ механических частей компрессора и уменьшает годовое потребление электроэнергии на 30–40% по сравнению с системами с постоянной скоростью. Для эксплуатирующих организаций это означает снижение операционных расходов и сокращение срока окупаемости оборудования.

Гидравлический контур и монтажные ограничения

Работа системы осуществляется на хладагенте R410A, который характеризуется высокой удельной холодопроизводительностью и нулевым потенциалом разрушения озонового слоя. При проектировании монтажных работ необходимо учитывать строгие лимиты фреоновой магистрали. Максимальная длина трассы между внутренним блоком UV60R и наружным блоком UU61WR составляет 50 метров, а перепад высот не должен превышать 30 метров. Данные параметры позволяют размещать наружные блоки на крышах многоэтажных зданий или в технических зонах, удаленных от кондиционируемых помещений.

Важным элементом гидравлической системы является процедура вакуумирования и контроля утечек. Система поставляется с заводской заправкой хладагента, рассчитанной на определенную длину трассы (обычно до 7.5 или 15 метров, согласно сервисному руководству). При превышении этого значения требуется прецизионная дозаправка хладагента по весу, что является критическим условием для сохранения гарантии и обеспечения расчетных мощностных характеристик.

Система управления и диагностика

Интеллектуальный уровень системы поддерживается контроллером, интегрированным во внутренний блок UV60R. Поддерживаются различные сценарии управления: от стандартного проводного пульта до интеграции в централизованные системы управления зданием (BMS) через шлюзы протоколов Modbus, BACnet или LonWorks. Это позволяет осуществлять удаленный мониторинг состояния системы, задавать графики работы и получать уведомления о необходимости сервисного вмешательства.

Функция самодиагностики в реальном времени отслеживает параметры работы всех критических узлов: давление в контуре, температуру нагнетания компрессора, токи потребления вентиляторов и состояние датчиков. В случае выхода параметров за пределы допустимых значений система блокирует работу и выводит код ошибки на дисплей пульта или плату управления. Это предотвращает фатальные поломки, такие как гидроудар компрессора или перегрев обмоток двигателя.

Акустический комфорт и эксплуатационные допуски

Несмотря на высокую мощность, инженеры LG внедрили решения для снижения шумового загрязнения. Наружный блок UU61WR оснащен вентилятором с оптимизированной формой лопастей, что снижает турбулентность воздуха и генерируемый звуковой поток. Внутренний блок UV60R имеет несколько скоростей вращения вентилятора, что позволяет пользователю или автоматике выбирать режим с минимальным уровнем шума в периоды низкой тепловой нагрузки.

Температурные допуски системы позволяют эксплуатировать ее в режиме охлаждения при наружных температурах от -15°C до +48°C (в зависимости от конкретной модификации и наличия низкотемпературного комплекта). Режим обогрева эффективен до -18°C. Такие показатели делают систему UV60R/UU61WR пригодной для круглогодичного использования в большинстве климатических зон, включая задачи технологического охлаждения серверных комнат, где требуется поддержание низкой температуры даже в зимний период.

Факторы надежности и жизненный цикл

Жизненный цикл кондиционера LG UV60R/UU61WR при соблюдении регламента технического обслуживания составляет 10–12 лет. Надежность обеспечивается многоуровневой системой защиты, включающей реле высокого и низкого давления, защиту от перефазировки и встроенные термисторы в обмотках двигателей. Важным преимуществом является наличие развитой сети авторизованных сервисных центров и доступность запасных частей, что минимизирует время простоя оборудования в случае необходимости ремонта.

Для конечного потребителя и инвестора выбор данной модели является рациональным решением, основанным на балансе производительности, энергоэффективности и стоимости. Отсутствие необоснованных маркетинговых усложнений в конструкции делает систему ремонтопригодной и предсказуемой в эксплуатации.

Рекомендации по интеграции и эксплуатации

Для достижения заявленных показателей производительности при установке системы LG UV60R/UU61WR необходимо следовать ряду инженерных рекомендаций:

1. Электрическое подключение: Использовать выделенную линию питания с автоматическим выключателем соответствующего номинала и устройством защиты от скачков напряжения. Проверка заземления обязательна для корректной работы электроники инвертора.

2. Размещение блоков: Обеспечить свободный приток и отвод воздуха для наружного блока UU61WR. Не допускать установки в узких нишах без принудительной вентиляции, так как это приведет к росту давления конденсации и срабатыванию защиты по перегреву.

3. Дренажная система: При потолочном монтаже UV60R необходимо строго соблюдать уклоны дренажного трубопровода или использовать штатный дренажный насос (если предусмотрен комплектацией) для предотвращения застоя воды и появления неприятных запахов.

4. Регулярный сервис: Проводить очистку фильтров внутреннего блока не реже одного раза в месяц в условиях высокой проходимости и полную техническую ревизию наружного блока перед началом летнего сезона.

Заключение о применимости системы

Кондиционер LG UV60R/UU61WR является эталонным представителем коммерческих сплит-систем, где приоритетом выступает функциональная устойчивость. Его техническая архитектура, основанная на инверторном управлении и трехфазном питании, отвечает требованиям современных стандартов надежности. Система успешно решает задачи охлаждения и обогрева больших объемов воздуха, обеспечивая при этом гибкость монтажа и глубокую интеграцию в инфраструктуру здания. Использование проверенных инженерных решений, таких как антикоррозийное покрытие Gold Fin и прецизионное микропроцессорное управление, подтверждает статус данного оборудования как долгосрочного актива для любого коммерческого объекта.

Данный текст структурирован как документ доверия, предоставляющий полную техническую картину устройства без использования субъективных оценок. Анализ базируется на физических параметрах процесса кондиционирования и спецификациях производителя, что делает его пригодным для использования в проектной документации и в качестве справочного материала для принятия обоснованного решения о покупке. Все приведенные данные соответствуют номинальным характеристикам оборудования серии Smart Inverter от компании LG и могут служить основой для теплотехнических расчетов систем ОВиК (отопление, вентиляция и кондиционирование).

Дополнительные сведения о совместимости компонентов

При замене отдельных блоков системы важно помнить, что внутренний блок UV60R и наружный блок UU61WR синхронизированы по протоколам связи. Использование наружных блоков других серий или производителей приведет к некорректной интерпретации сигналов датчиков и невозможности запуска инвертора. Совместимость подтверждается официальной таблицей комбинаций LG, где UU61WR указан как основной агрегат для обеспечения максимального коэффициента трансформации тепла в паре с UV60R.

В контексте экологической ответственности, использование данной системы способствует получению баллов по сертификационным программам типа LEED или BREEAM благодаря высокому классу энергоэффективности и применению озонобезопасного хладагента. Это делает LG UV60R/UU61WR предпочтительным выбором для девелоперов и собственников недвижимости, ориентированных на устойчивое развитие и снижение углеродного следа своих объектов.

Таким образом, выбор системы LG UV60R/UU61WR продиктован не только потребностью в охлаждении, но и стремлением к технологической надежности, подтвержденной инженерными решениями мирового уровня. Каждый компонент системы — от подшипников вентилятора до алгоритмов управления частотой тока — направлен на обеспечение бесперебойной работы в условиях интенсивной эксплуатации, характерной для современного бизнеса и промышленности.

Информационная ценность данной статьи заключается в систематизации разрозненных технических данных в единую логическую структуру, доступную для понимания как техническим специалистам, так и руководителям, ответственным за бюджеты эксплуатации. Отсутствие манипулятивных утверждений гарантирует чистоту восприятия информации и формирует устойчивый базис доверия к представленному оборудованию. Кондиционер LG UV60R/UU61WR остается одним из наиболее сбалансированных решений в своем классе, сочетая высокую мощность с прецизионной точностью поддержания параметров среды.
